9 点亮第一块彩屏
9.1 认识TFTLCD

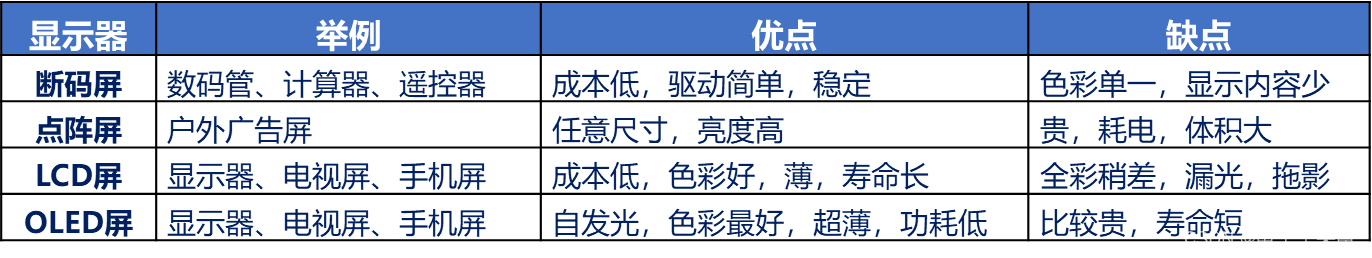

这是市面上显示器优缺点：
这就引出了我们今天的主角(点阵和断码就先不理他们)——LCD。
TFT-LCD 即薄膜晶体管液晶显示器。
它：
- 低成本
- 高解析
- 高对比度
- 响应速度快
是您的不二选择。
详情请咨询：
LCD原理

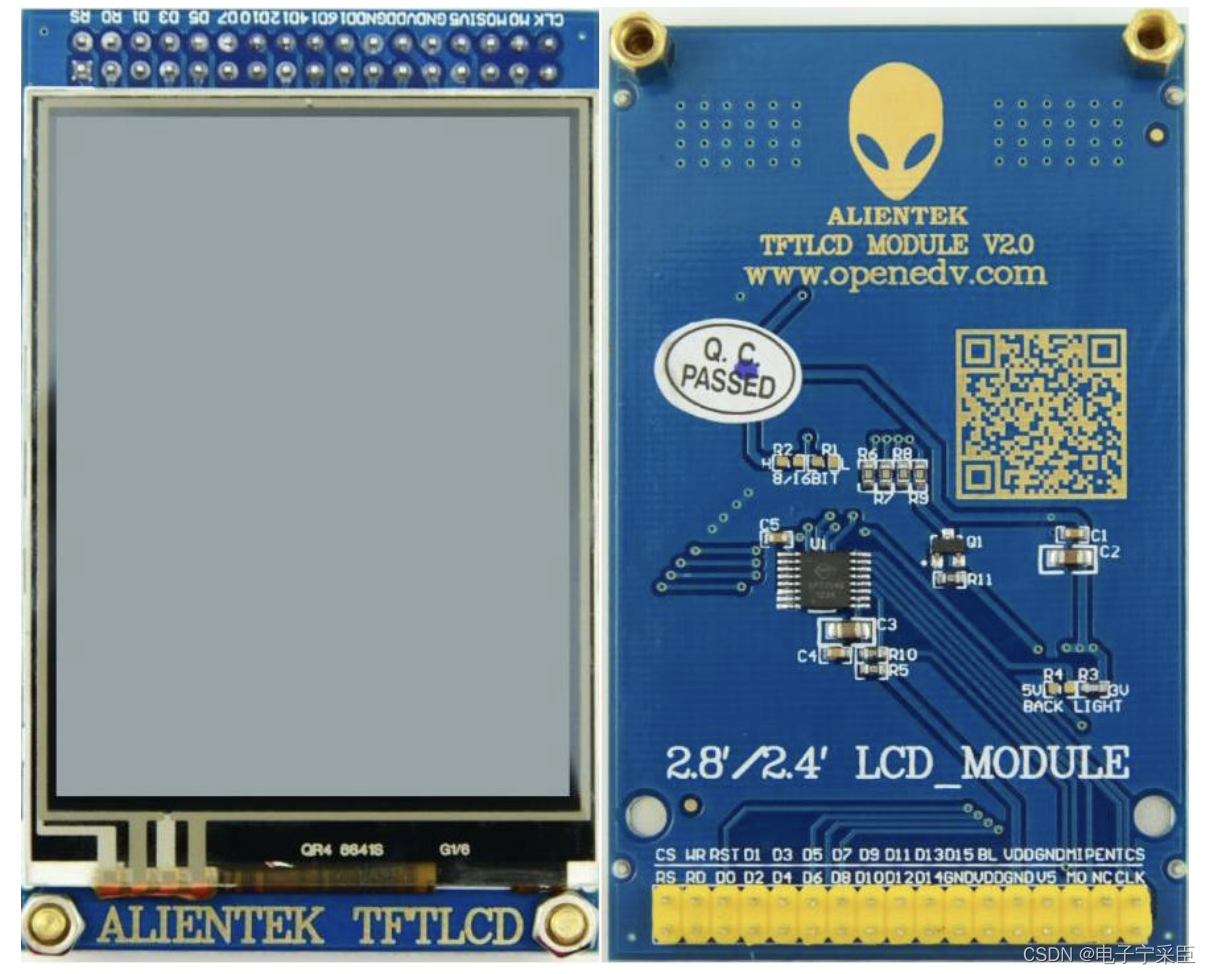

这个就是笔者使用的LCD屏幕：
三基色原理
笔者这块LCD屏的颜色是RGB565——意思就是Red有2的5次方=32种，Green有2的6次方=64种，Blue有2的5次方=32种
无法通过其他颜色混合得到的颜色，称之为：基本色
通过三基色(也叫三原色)混合，可以得到自然界中绝大部分颜色！
电脑一般用32位来表示一个颜色（ARGB888）：(A表示透明度)
单片机一般用16/24位表示一个颜色（RGB565/RGB888）
RGB565:
RGB888：
那我们驱动LCD其实很驱动OLED(第六期)差不多，就是把写0写1改成写一个个RGB寄存器，往里面写颜色。

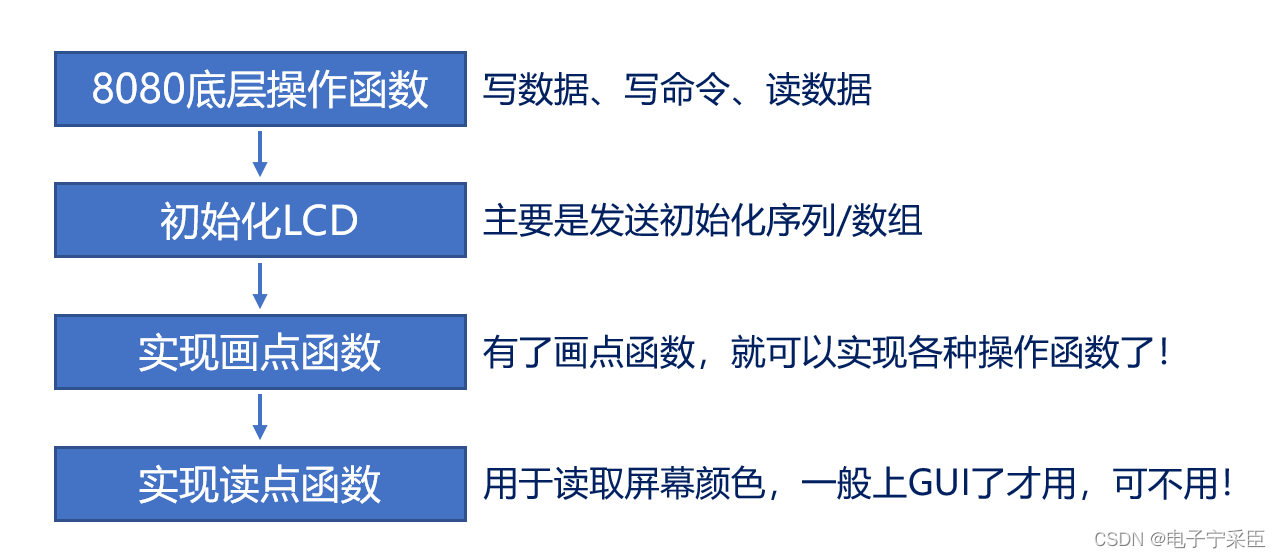

驱动LCD的一般过程：
9.2 8080时序
它使用的是8080 的并行接口。8080 并行接口的发明者是 INTEL，该总线也被广泛应用于各类液晶显示器。

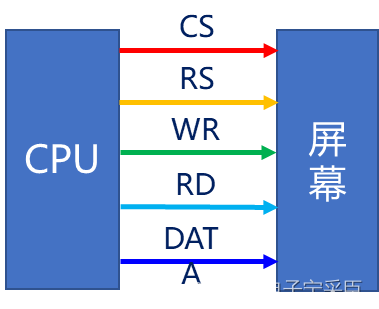

时序使用的是8080时序：

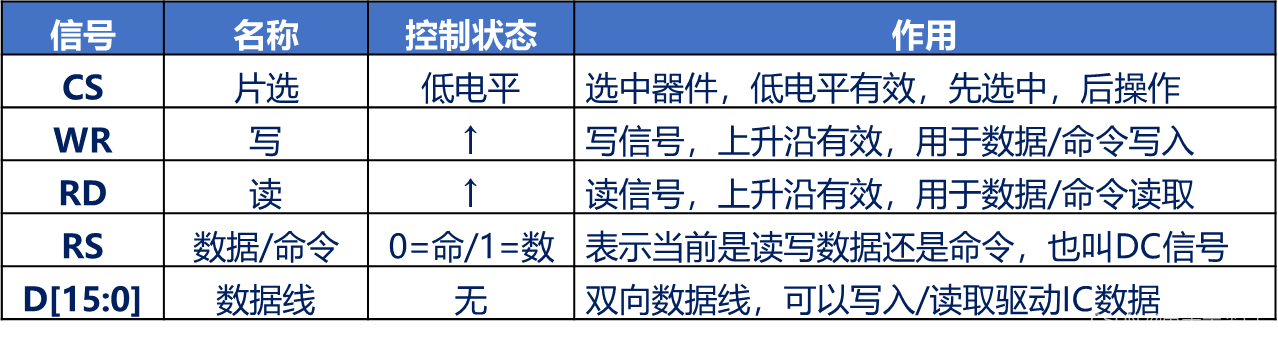

LCD屏8080时序
8080时序读写过程
先将读写的数据类型RS设置为高（数据）/低（命令），然后拉低片选，选中对应的设备、然后将读数据还是写数据RD/WR拉低。
读数据：在RD的上升沿、读取数据线上的数据。
写数据：在WR的下降沿、使数据写入设备中。

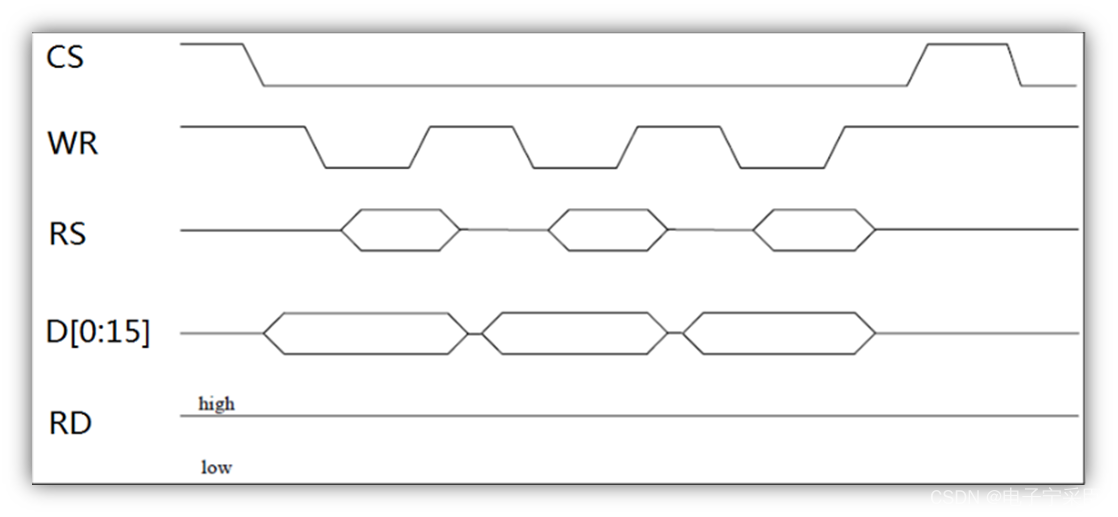

8080写时序：
数据（RS=1）/命令（RS=0）在WR的上升沿，写入LCD驱动IC，RD保持高电平
8080读时序
数据（RS=1）/命令（RS=0）在RD的上升沿，读取到MCU，WR保持高电平
8080 写数据
void _lcd_wr_data (uint16_t data)
{
LCD_RS(1); /* 操作数据 */
LCD_CS(0); /* 选中 */
LCD_DATA_OUT(data); /* 数据 */
LCD_WR(0); /* WR低电平 */
LCD_WR(1); /* WR高电平 */
LCD_CS(1); /* 释放片选 */
}
8080 读数据
uint16_t lcd_rd_data(void)
{
uint16_t ram; /* 定义变量 */
LCD_RS(1); /* 操作数据 */
LCD_CS(0); /* 选中 */
LCD_RD(0); /* RD低电平 */
ram = LCD_DATA_IN; /* 读取数据 */
LCD_RD(1); /* RD高电平 */
LCD_CS(1); /* 释放片选 */
return ram； /* 返回读数 */
}
9.3 LCD驱动

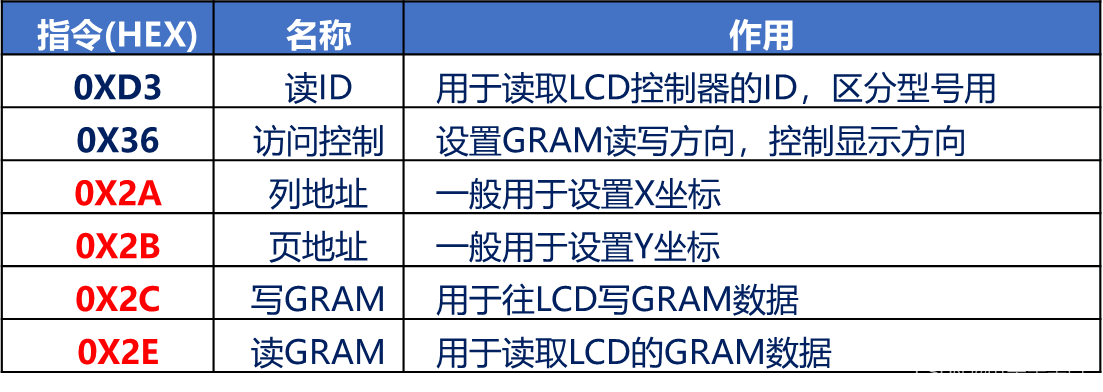

常用LCD的命令：
好多都是我们的老朋友了(第六期OLED实验)，在编写驱动的流程也是差不多，往对应显存写入数据即可。
附上代码：
lcd.h
//
// Created by Whisky on 2023/1/6.
//
#ifndef HELLOWORLD_LCD_H
#define HELLOWORLD_LCD_H
#include "main.h"
/* 引脚定义 */
#define LCD_BL_GPIO_PORT GPIOB
#define LCD_BL_GPIO_PIN GPIO_PIN_0
#define LCD_BL_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)
#define LCD_WR_GPIO_PORT GPIOD
#define LCD_WR_GPIO_PIN GPIO_PIN_5
#define LCD_WR_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
#define LCD_RD_GPIO_PORT GPIOD
#define LCD_RD_GPIO_PIN GPIO_PIN_4
#define LCD_RD_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
#define LCD_CS_GPIO_PORT GPIOG
#define LCD_CS_GPIO_PIN GPIO_PIN_12
#define LCD_CS_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOG_CLK_ENABLE(); }while(0)
#define LCD_RS_GPIO_PORT GPIOG
#define LCD_RS_GPIO_PIN GPIO_PIN_0
#define LCD_RS_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOG_CLK_ENABLE(); }while(0)
#define LCD_BL(x) LCD_BL_GPIO_PORT->BSRR = LCD_BL_GPIO_PIN << (16 * (!x))
#define LCD_WR(x) LCD_WR_GPIO_PORT->BSRR = LCD_WR_GPIO_PIN << (16 * (!x))
#define LCD_RD(x) LCD_RD_GPIO_PORT->BSRR = LCD_RD_GPIO_PIN << (16 * (!x))
#define LCD_CS(x) LCD_CS_GPIO_PORT->BSRR = LCD_CS_GPIO_PIN << (16 * (!x))
#define LCD_RS(x) LCD_RS_GPIO_PORT->BSRR = LCD_RS_GPIO_PIN << (16 * (!x))
#define D0_Pin GPIO_PIN_14
#define D0_GPIO_Port GPIOD
#define D0_len 14
#define D1_Pin GPIO_PIN_15
#define D1_GPIO_Port GPIOD
#define D1_len 15
#define D2_Pin GPIO_PIN_0
#define D2_GPIO_Port GPIOD
#define D2_len 0
#define D3_Pin GPIO_PIN_1
#define D3_GPIO_Port GPIOD
#define D3_len 1
#define D4_Pin GPIO_PIN_7
#define D4_GPIO_Port GPIOE
#define D4_len 7
#define D5_Pin GPIO_PIN_8
#define D5_GPIO_Port GPIOE
#define D5_len 8
#define D6_Pin GPIO_PIN_9
#define D6_GPIO_Port GPIOE
#define D6_len 9
#define D7_Pin GPIO_PIN_10
#define D7_GPIO_Port GPIOE
#define D7_len 10
#define D8_Pin GPIO_PIN_11
#define D8_GPIO_Port GPIOE
#define D8_len 11
#define D9_Pin GPIO_PIN_12
#define D9_GPIO_Port GPIOE
#define D9_len 12
#define D10_Pin GPIO_PIN_13
#define D10_GPIO_Port GPIOE
#define D10_len 13
#define D11_Pin GPIO_PIN_14
#define D11_GPIO_Port GPIOE
#define D11_len 14
#define D12_Pin GPIO_PIN_15
#define D12_GPIO_Port GPIOE
#define D12_len 15
#define D13_Pin GPIO_PIN_8
#define D13_GPIO_Port GPIOD
#define D13_len 8
#define D14_Pin GPIO_PIN_9
#define D14_GPIO_Port GPIOD
#define D14_len 9
#define D15_Pin GPIO_PIN_10
#define D15_GPIO_Port GPIOD
#define D15_len 10
#define GPIO_CLK_Enable() {__HAL_RCC_GPIOE_CLK_ENABLE();__HAL_RCC_GPIOD_CLK_ENABLE();}
#define D0 ((D0_GPIO_Port->IDR & D0_Pin)>>D0_len)
#define D1 ((D1_GPIO_Port->IDR & D1_Pin)>>D1_len)
#define D2 ((D2_GPIO_Port->IDR & D2_Pin)>>D2_len)
#define D3 ((D3_GPIO_Port->IDR & D3_Pin)>>D3_len)
#define D4 ((D4_GPIO_Port->IDR & D4_Pin)>>D4_len)
#define D5 ((D5_GPIO_Port->IDR & D5_Pin)>>D5_len)
#define D6 ((D6_GPIO_Port->IDR & D6_Pin)>>D6_len)
#define D7 ((D7_GPIO_Port->IDR & D7_Pin)>>D7_len)
#define D8 ((D8_GPIO_Port->IDR & D8_Pin)>>D8_len)
#define D9 ((D9_GPIO_Port->IDR & D9_Pin)>>D9_len)
#define D10 ((D10_GPIO_Port->IDR & D10_Pin)>>D10_len)
#define D11 ((D11_GPIO_Port->IDR & D11_Pin)>>D11_len)
#define D12 ((D12_GPIO_Port->IDR & D12_Pin)>>D12_len)
#define D13 ((D13_GPIO_Port->IDR & D13_Pin)>>D13_len)
#define D14 ((D14_GPIO_Port->IDR & D14_Pin)>>D14_len)
#define D15 ((D15_GPIO_Port->IDR & D15_Pin)>>D15_len)
#define _D0 (D0_GPIO_Port->ODR)
#define _D1 (D1_GPIO_Port->ODR)
#define _D2 (D2_GPIO_Port->ODR)
#define _D3 (D3_GPIO_Port->ODR)
#define _D4 (D4_GPIO_Port->ODR)
#define _D5 (D5_GPIO_Port->ODR)
#define _D6 (D6_GPIO_Port->ODR)
#define _D7 (D7_GPIO_Port->ODR)
#define _D8 (D8_GPIO_Port->ODR)
#define _D9 (D9_GPIO_Port->ODR)
#define _D10 (D10_GPIO_Port->ODR)
#define _D11 (D11_GPIO_Port->ODR)
#define _D12 (D12_GPIO_Port->ODR)
#define _D13 (D13_GPIO_Port->ODR)
#define _D14 (D14_GPIO_Port->ODR)
#define _D15 (D15_GPIO_Port->ODR)
#define LCD_DATA_IN ( (D0) |(D1 << 1) | (D2 << 2) | (D3 << 3) | (D4 << 4) | (D5 << 5) | (D6 << 6) | \
(D7 << 7) |(D8 << 8) | (D9 << 9) | (D10 << 10) | (D11 << 11) | (D12 << 12) | \
(D13 << 13) | (D14 << 14) | (D15 << 15) )
#define get_bit(x, Pin, bit, len, o) {(x & Pin) >> bit;if((((x & Pin) >> bit) & 0x01) == 1) o |= (1 << len); else o &= ~(1 << len);}
#define LCD_DATA_OUT(x) { \
get_bit(x, GPIO_PIN_0, 0, D0_len, _D0) \
get_bit(x, GPIO_PIN_1, 1, D1_len, _D1) \
get_bit(x, GPIO_PIN_2, 2, D2_len, _D2) \
get_bit(x, GPIO_PIN_3, 3, D3_len, _D3) \
get_bit(x, GPIO_PIN_4, 4, D4_len, _D4) \
get_bit(x, GPIO_PIN_5, 5, D5_len, _D5) \
get_bit(x, GPIO_PIN_6, 6, D6_len, _D6) \
get_bit(x, GPIO_PIN_7, 7, D7_len, _D7) \
get_bit(x, GPIO_PIN_8, 8, D8_len, _D8) \
get_bit(x, GPIO_PIN_9, 9, D9_len, _D9) \
get_bit(x, GPIO_PIN_10, 10, D10_len, _D10) \
get_bit(x, GPIO_PIN_11, 11, D11_len, _D11) \
get_bit(x, GPIO_PIN_12, 12, D12_len, _D12) \
get_bit(x, GPIO_PIN_13, 13, D13_len, _D13) \
get_bit(x, GPIO_PIN_14, 14, D14_len, _D14) \
get_bit(x, GPIO_PIN_15, 15, D15_len, _D15) \
}
#define LCD_FONTSIZE_1206 12
#define LCD_FONTSIZE_1608 16
#define LCD_FONTSIZE_2412 24
#define LCD_FONTSIZE_3216 32
typedef struct
{
uint16_t width;
uint16_t height;
uint16_t id;
uint8_t dir; /* 方向 0-竖屏 1-横屏*/
uint16_t wramcmd; /* gram指令 w */
uint16_t rramcmd; /* gram指令 r */
uint16_t setxcmd; /* 设置x坐标 */
uint16_t setycmd; /* 设置y坐标 */
} _lcd_dev;
#define WHITE 0xFFFF /* 白色 */
#define BLACK 0x0000 /* 黑色 */
#define RED 0xF800 /* 红色 */
#define GREEN 0x07E0 /* 绿色 */
#define BLUE 0x001F /* 蓝色 */
#define MAGENTA 0XF81F /* 品红色/紫红色 = BLUE + RED */
#define YELLOW 0XFFE0 /* 黄色 = GREEN + RED */
#define CYAN 0X07FF /* 青色 = GREEN + BLUE */
#define BROWN 0XBC40 /* 棕色 */
#define BRRED 0XFC07 /* 棕红色 */
#define GRAY 0X8430 /* 灰色 */
#define DARKBLUE 0X01CF /* 深蓝色 */
#define LIGHTBLUE 0X7D7C /* 浅蓝色 */
#define GRAYBLUE 0X5458 /* 灰蓝色 */
#define LIGHTGREEN 0X841F /* 浅绿色 */
#define LGRAY 0XC618 /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE 0XA651 /* 浅灰蓝色(中间层颜色) */
#define LBBLUE 0X2B12 /* 浅棕蓝色(选择条目的反色) */
typedef struct {
uint16_t color;
uint8_t size;
uint8_t mode;
} f_args;
void lcd_init(void);
#define lcd_clear(...) _lcd_clear((f_args){__VA_ARGS__})
#define lcd_show_char(x, y, chr,...) _lcd_show_char(x, y, chr, (f_args){__VA_ARGS__})
void _lcd_clear(f_args in);
void _lcd_show_char(uint16_t x, uint16_t y, char chr, f_args in);
void _lcd_wr_data (uint16_t data);
void _lcd_wr_regno(uint16_t reg);
void _lcd_ex_ili9341_reginit(void);
void _lcd_ex_st7789_reginit(void);
#endif //HELLOWORLD_LCD_H
这里的LCD_DATA_IN是读这些引脚的电平，之后合并成一个16位数据。
LCD_DATA_OUT(x)同理，就是把x写给这16个引脚
这里笔者的方法非常的笨拙，见谅。(其实比较好的方法是把这些引脚归为一个GPIOx里面，直接对GPIOx_PIN_ALL进行操作)
然后编写的驱动上使用了默认函数来方便调用。实现原理可以参考(第六期)
lcd.c
//
// Created by Whisky on 2023/1/6.
//
#include "lcd.h"
#include "retarget.h"
#include "lcdfont.h"
uint32_t g_point_color = RED;
uint32_t g_back_color = WHITE;
_lcd_dev lcddev;
/* 8080 写数据 */
void _lcd_wr_data (uint16_t data)
{
LCD_RS(1); /* 操作数据 */
LCD_CS(0); /* 选中 */
LCD_DATA_OUT(data); /* 数据 */
LCD_WR(0); /* WR低电平 */
LCD_WR(1); /* WR高电平 */
LCD_CS(1); /* 释放片选 */
}
/* 8080 写命令 */
void _lcd_wr_regno(uint16_t reg)
{
LCD_RS(0); /* RS=0,表示写寄存器 */
LCD_CS(0); /* 选中 */
LCD_DATA_OUT(reg); /* 命令 */
LCD_WR(0); /* WR低电平 */
LCD_WR(1); /* WR高电平 */
LCD_CS(1); /* 释放片选 */
}
/* 往寄存器写值 */
void lcd_write_reg(uint16_t reg, uint16_t data)
{
_lcd_wr_regno(reg); /* 写入要写的寄存器序号 */
_lcd_wr_data(data); /* 写入数据 */
}
static void lcd_opt_delay(uint32_t i)
{
while(i--);
}
/* LCD读数据 */
uint16_t lcd_rd_data(void)
{
volatile uint16_t ram; /* 防止被优化 */
GPIO_InitTypeDef GPIO_InitStruct;
/* LCD_DATA 引脚模式设置, 上拉输入, 准备接收数据 */
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
GPIO_InitStruct.Pin = D0_Pin;
HAL_GPIO_Init(D0_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D1_Pin;
HAL_GPIO_Init(D1_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D2_Pin;
HAL_GPIO_Init(D2_GPIO_Port, &GPIO_InitStruct);;
GPIO_InitStruct.Pin = D3_Pin;
HAL_GPIO_Init(D3_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D4_Pin;
HAL_GPIO_Init(D4_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D5_Pin;
HAL_GPIO_Init(D5_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D6_Pin;
HAL_GPIO_Init(D6_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D7_Pin;
HAL_GPIO_Init(D7_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D8_Pin;
HAL_GPIO_Init(D8_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D9_Pin;
HAL_GPIO_Init(D9_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D10_Pin;
HAL_GPIO_Init(D10_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D11_Pin;
HAL_GPIO_Init(D11_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D12_Pin;
HAL_GPIO_Init(D12_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D13_Pin;
HAL_GPIO_Init(D13_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D14_Pin;
HAL_GPIO_Init(D14_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D15_Pin;
HAL_GPIO_Init(D15_GPIO_Port, &GPIO_InitStruct);
LCD_RS(1); /* RS=1,表示操作数据 */
LCD_CS(0);
LCD_RD(0);
lcd_opt_delay(2);
ram = LCD_DATA_IN; /* 读取数据 */
LCD_RD(1);
LCD_CS(1);
/* LCD_DATA 引脚模式设置, 推挽输出, 恢复输出状态 */
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
GPIO_InitStruct.Pin = D0_Pin;
HAL_GPIO_Init(D0_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D1_Pin;
HAL_GPIO_Init(D1_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D2_Pin;
HAL_GPIO_Init(D2_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D3_Pin;
HAL_GPIO_Init(D3_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D4_Pin;
HAL_GPIO_Init(D4_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D5_Pin;
HAL_GPIO_Init(D5_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D6_Pin;
HAL_GPIO_Init(D6_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D7_Pin;
HAL_GPIO_Init(D7_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D8_Pin;
HAL_GPIO_Init(D8_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D9_Pin;
HAL_GPIO_Init(D9_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D10_Pin;
HAL_GPIO_Init(D10_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D11_Pin;
HAL_GPIO_Init(D11_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D12_Pin;
HAL_GPIO_Init(D12_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D13_Pin;
HAL_GPIO_Init(D13_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D14_Pin;
HAL_GPIO_Init(D14_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D15_Pin;
HAL_GPIO_Init(D15_GPIO_Port, &GPIO_InitStruct);
return ram;
}
/* 准备写GRAM */
void lcd_write_ram_prepare(void)
{
_lcd_wr_regno(lcddev.wramcmd);
}
/* 准备读GRAM */
void lcd_read_ram_prepare(void)
{
_lcd_wr_regno(lcddev.rramcmd);
}
/* 设置坐标 */
void lcd_set_cursor(uint16_t x, uint16_t y)
{
_lcd_wr_regno(lcddev.setxcmd);
_lcd_wr_data(x >> 8);
_lcd_wr_data(x & 0xFF);
_lcd_wr_regno(lcddev.setycmd);
_lcd_wr_data(y >> 8);
_lcd_wr_data(y & 0xFF);
}
void lcd_draw_point(uint16_t x, uint16_t y, uint16_t color)
{
lcd_set_cursor(x, y);
lcd_write_ram_prepare();
_lcd_wr_data(color);
}
uint16_t lcd_read_point(uint16_t x, uint16_t y)
{
uint16_t R = 0, G = 0, B = 0;
lcd_set_cursor(x, y);
lcd_read_ram_prepare();
// _lcd_wr_regno(0x2E);
R = lcd_rd_data(); //dummy
R = lcd_rd_data();
B = lcd_rd_data();
G = R & 0xFF;
return (((R >> 11) << 11) | ((G >> 2) << 5) | (B >> 11));
}
void lcd_init(void)
{
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_CLK_Enable();
LCD_BL_GPIO_CLK_ENABLE();
LCD_CS_GPIO_CLK_ENABLE();
LCD_WR_GPIO_CLK_ENABLE();
LCD_RD_GPIO_CLK_ENABLE();
LCD_RS_GPIO_CLK_ENABLE();
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
GPIO_InitStruct.Pin = D0_Pin;
HAL_GPIO_Init(D0_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D1_Pin;
HAL_GPIO_Init(D1_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D2_Pin;
HAL_GPIO_Init(D2_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D3_Pin;
HAL_GPIO_Init(D3_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D4_Pin;
HAL_GPIO_Init(D4_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D5_Pin;
HAL_GPIO_Init(D5_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D6_Pin;
HAL_GPIO_Init(D6_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D7_Pin;
HAL_GPIO_Init(D7_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D8_Pin;
HAL_GPIO_Init(D8_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D9_Pin;
HAL_GPIO_Init(D9_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D10_Pin;
HAL_GPIO_Init(D10_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D11_Pin;
HAL_GPIO_Init(D11_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D12_Pin;
HAL_GPIO_Init(D12_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D13_Pin;
HAL_GPIO_Init(D13_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D14_Pin;
HAL_GPIO_Init(D14_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = D15_Pin;
HAL_GPIO_Init(D15_GPIO_Port, &GPIO_InitStruct);
GPIO_InitStruct.Pin = LCD_BL_GPIO_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(LCD_BL_GPIO_PORT, &GPIO_InitStruct);
GPIO_InitStruct.Pin = LCD_CS_GPIO_PIN;
HAL_GPIO_Init(LCD_CS_GPIO_PORT, &GPIO_InitStruct);
GPIO_InitStruct.Pin = LCD_WR_GPIO_PIN;
HAL_GPIO_Init(LCD_WR_GPIO_PORT, &GPIO_InitStruct);
GPIO_InitStruct.Pin = LCD_RD_GPIO_PIN;
HAL_GPIO_Init(LCD_RD_GPIO_PORT, &GPIO_InitStruct);
GPIO_InitStruct.Pin = LCD_RS_GPIO_PIN;
HAL_GPIO_Init(LCD_RS_GPIO_PORT, &GPIO_InitStruct);
LCD_WR(1); /* WR 默认拉高 */
LCD_RD(1); /* RD 默认拉高 */
LCD_CS(1); /* CS 默认拉高 */
LCD_RS(1); /* RS 默认拉高 */
LCD_DATA_OUT(0xffff); /* D0-15 默认拉高 */
_lcd_wr_regno(0xD3);
lcddev.id = lcd_rd_data(); /* dummy */
lcddev.id = lcd_rd_data(); /* 00 */
lcddev.id = lcd_rd_data(); /* 93 */
lcddev.id <<= 8;
lcddev.id |= lcd_rd_data(); /* 41 */
printf("id:%#x \r\n", lcddev.id);
/* 完成初始化数组序列 */
if (lcddev.id == 0x9341)
{
_lcd_ex_ili9341_reginit();
}
else{
_lcd_ex_st7789_reginit();
}
/* 初始化LCD结构体 */
lcddev.width = 240;
lcddev.height = 320;
lcddev.setxcmd = 0x2A;
lcddev.setycmd = 0x2B;
lcddev.wramcmd = 0x2C;
lcddev.rramcmd = 0x2E;
/* 设置终末位置 */
_lcd_wr_regno(lcddev.setxcmd);
_lcd_wr_data(0);
_lcd_wr_data(0);
_lcd_wr_data((lcddev.width - 1) >> 8);
_lcd_wr_data((lcddev.width - 1) & 0XFF);
_lcd_wr_regno(lcddev.setycmd);
_lcd_wr_data(0);
_lcd_wr_data(0);
_lcd_wr_data((lcddev.height - 1) >> 8);
_lcd_wr_data((lcddev.height - 1) & 0XFF);
/* 设置扫描方向 */
lcd_write_reg(0x36, 1 << 3);
/* 点亮背光 */
LCD_BL(1);
lcd_clear();
}
void _lcd_clear(f_args in)
{
uint16_t color = in.color?in.color:g_back_color;
uint32_t index = 0;
uint32_t totalpoint = lcddev.width;
totalpoint *= lcddev.height; /* 得到总点数 */
lcd_set_cursor(0, 0); /* 设置光标位置 */
lcd_write_ram_prepare(); /* 开始写入GRAM */
LCD_RS(1); /* RS=1,表示写数据 */
LCD_CS(0);
for (index = 0; index < totalpoint; index++)
{
LCD_DATA_OUT(color); /* 写入要写的数据 */
LCD_WR(0);
LCD_WR(1);
}
LCD_CS(1);
}
void _lcd_show_char(uint16_t x, uint16_t y, char chr, f_args in)
{
/* 设置默认参数 */
uint8_t size = in.size ? in.size : LCD_FONTSIZE_1608;
uint8_t mode = in.mode ? in.mode : 1;
uint16_t color = in.color ? in.color : g_point_color;
uint8_t *pfont = NULL;
uint8_t chr_cnt = (size/8+((size%8)?1:0))*(size/2) ; /* 总字节数 */
uint16_t y0 = y;
chr = chr - ' '; //字库是从' '开始存的
switch(size)
{
case LCD_FONTSIZE_1206:
pfont = (uint8_t *)asc2_1206[chr]; /* 调用1206字体 */
break;
case LCD_FONTSIZE_1608:
pfont = (uint8_t *)asc2_1608[chr]; /* 调用1608字体 */
break;
case LCD_FONTSIZE_2412:
pfont = (uint8_t *)asc2_2412[chr]; /* 调用2412字体 */
break;
case LCD_FONTSIZE_3216:
pfont = (uint8_t *)asc2_3216[chr]; /* 调用3216字体 */
break;
default:
return ;
}
for(uint8_t t = 0; t < chr_cnt; t++)
{
uint8_t temp = pfont[t];
for(uint8_t t1 = 0; t1 < 8; t1++) //处理8位数据
{
if(temp & 0x80){ //首位有效
lcd_draw_point(x, y , color);
}
else if(mode == 0)
{
lcd_draw_point(x, y , g_back_color);
}
temp <<= 1;
y++;
if((y - y0) == size)
{
y = y0;
x++;
break;
}
}
}
}
lcd_ex.c (用于存放厂家推荐设置配置的初始化命令)
#include "lcd.h"
/**
* @brief ST7789 寄存器初始化代码
* @param 无
* @retval 无
*/
void _lcd_ex_st7789_reginit(void)
{
_lcd_wr_regno(0x11);
delay_ms(120);
_lcd_wr_regno(0x36);
_lcd_wr_data(0x00);
_lcd_wr_regno(0x3A);
_lcd_wr_data(0X05);
_lcd_wr_regno(0xB2);
_lcd_wr_data(0x0C);
_lcd_wr_data(0x0C);
_lcd_wr_data(0x00);
_lcd_wr_data(0x33);
_lcd_wr_data(0x33);
_lcd_wr_regno(0xB7);
_lcd_wr_data(0x35);
_lcd_wr_regno(0xBB); /* vcom */
_lcd_wr_data(0x32); /* 30 */
_lcd_wr_regno(0xC0);
_lcd_wr_data(0x0C);
_lcd_wr_regno(0xC2);
_lcd_wr_data(0x01);
_lcd_wr_regno(0xC3); /* vrh */
_lcd_wr_data(0x10); /* 17 0D */
_lcd_wr_regno(0xC4); /* vdv */
_lcd_wr_data(0x20); /* 20 */
_lcd_wr_regno(0xC6);
_lcd_wr_data(0x0f);
_lcd_wr_regno(0xD0);
_lcd_wr_data(0xA4);
_lcd_wr_data(0xA1);
_lcd_wr_regno(0xE0); /* Set Gamma */
_lcd_wr_data(0xd0);
_lcd_wr_data(0x00);
_lcd_wr_data(0x02);
_lcd_wr_data(0x07);
_lcd_wr_data(0x0a);
_lcd_wr_data(0x28);
_lcd_wr_data(0x32);
_lcd_wr_data(0X44);
_lcd_wr_data(0x42);
_lcd_wr_data(0x06);
_lcd_wr_data(0x0e);
_lcd_wr_data(0x12);
_lcd_wr_data(0x14);
_lcd_wr_data(0x17);
_lcd_wr_regno(0XE1); /* Set Gamma */
_lcd_wr_data(0xd0);
_lcd_wr_data(0x00);
_lcd_wr_data(0x02);
_lcd_wr_data(0x07);
_lcd_wr_data(0x0a);
_lcd_wr_data(0x28);
_lcd_wr_data(0x31);
_lcd_wr_data(0x54);
_lcd_wr_data(0x47);
_lcd_wr_data(0x0e);
_lcd_wr_data(0x1c);
_lcd_wr_data(0x17);
_lcd_wr_data(0x1b);
_lcd_wr_data(0x1e);
_lcd_wr_regno(0x2A);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0xef);
_lcd_wr_regno(0x2B);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x01);
_lcd_wr_data(0x3f);
_lcd_wr_regno(0x29); /* display on */
}
/**
* @brief ILI9341寄存器初始化代码
* @param 无
* @retval 无
*/
void _lcd_ex_ili9341_reginit(void)
{
_lcd_wr_regno(0xCF);
_lcd_wr_data(0x00);
_lcd_wr_data(0xC1);
_lcd_wr_data(0X30);
_lcd_wr_regno(0xED);
_lcd_wr_data(0x64);
_lcd_wr_data(0x03);
_lcd_wr_data(0X12);
_lcd_wr_data(0X81);
_lcd_wr_regno(0xE8);
_lcd_wr_data(0x85);
_lcd_wr_data(0x10);
_lcd_wr_data(0x7A);
_lcd_wr_regno(0xCB);
_lcd_wr_data(0x39);
_lcd_wr_data(0x2C);
_lcd_wr_data(0x00);
_lcd_wr_data(0x34);
_lcd_wr_data(0x02);
_lcd_wr_regno(0xF7);
_lcd_wr_data(0x20);
_lcd_wr_regno(0xEA);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_regno(0xC0); /* Power control */
_lcd_wr_data(0x1B); /* VRH[5:0] */
_lcd_wr_regno(0xC1); /* Power control */
_lcd_wr_data(0x01); /* SAP[2:0];BT[3:0] */
_lcd_wr_regno(0xC5); /* VCM control */
_lcd_wr_data(0x30); /* 3F */
_lcd_wr_data(0x30); /* 3C */
_lcd_wr_regno(0xC7); /* VCM control2 */
_lcd_wr_data(0XB7);
_lcd_wr_regno(0x36); /* Memory Access Control */
_lcd_wr_data(0x48);
_lcd_wr_regno(0x3A);
_lcd_wr_data(0x55);
_lcd_wr_regno(0xB1);
_lcd_wr_data(0x00);
_lcd_wr_data(0x1A);
_lcd_wr_regno(0xB6); /* Display Function Control */
_lcd_wr_data(0x0A);
_lcd_wr_data(0xA2);
_lcd_wr_regno(0xF2); /* 3Gamma Function Disable */
_lcd_wr_data(0x00);
_lcd_wr_regno(0x26); /* Gamma curve selected */
_lcd_wr_data(0x01);
_lcd_wr_regno(0xE0); /* Set Gamma */
_lcd_wr_data(0x0F);
_lcd_wr_data(0x2A);
_lcd_wr_data(0x28);
_lcd_wr_data(0x08);
_lcd_wr_data(0x0E);
_lcd_wr_data(0x08);
_lcd_wr_data(0x54);
_lcd_wr_data(0XA9);
_lcd_wr_data(0x43);
_lcd_wr_data(0x0A);
_lcd_wr_data(0x0F);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_regno(0XE1); /* Set Gamma */
_lcd_wr_data(0x00);
_lcd_wr_data(0x15);
_lcd_wr_data(0x17);
_lcd_wr_data(0x07);
_lcd_wr_data(0x11);
_lcd_wr_data(0x06);
_lcd_wr_data(0x2B);
_lcd_wr_data(0x56);
_lcd_wr_data(0x3C);
_lcd_wr_data(0x05);
_lcd_wr_data(0x10);
_lcd_wr_data(0x0F);
_lcd_wr_data(0x3F);
_lcd_wr_data(0x3F);
_lcd_wr_data(0x0F);
_lcd_wr_regno(0x2B);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x01);
_lcd_wr_data(0x3f);
_lcd_wr_regno(0x2A);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0xef);
_lcd_wr_regno(0x11); /* Exit Sleep */
delay_ms(120);
_lcd_wr_regno(0x29); /* display on */
}
最后还有字库(和第六期OLED实验类似，这里碍于篇幅问题放不出来)
#ifndef __LCDFONT_H
#define __LCDFONT_H
/* 12*12 ASCII字符集点阵 */
const unsigned char asc2_1206[95][12]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
...//省略代码
#endif
9.4 用FSMC爆改8080时序
不过，刚刚我们编写的LCD驱动还是太过暴力，这么多引脚，执行起来也有很多语句，相应执行效率也不算太高，那有没有可以统一管理这些多引脚的方法的办法呢？
有，FSMC。

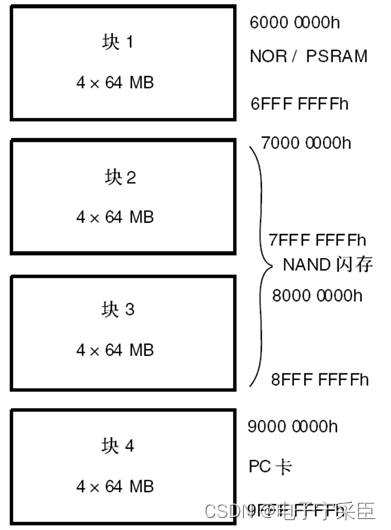

FSMC是沟通CPU与外部存储器之间的桥梁。用于驱动SRAM，NOR FLASH，NAND FLASH及PC卡类型的存储器。
配置好FSMC，定义一个指向这些地址的指针，通过对指针操作就可以直接修改存储单元的内容，FSMC自动完成读写命令和数据访问操作，不需要程序去实现时序，FSMC外设配置好就可以模拟出时序。
LCD类似于SRAM的存储，8080时序也类似FSMC的A模式时序。

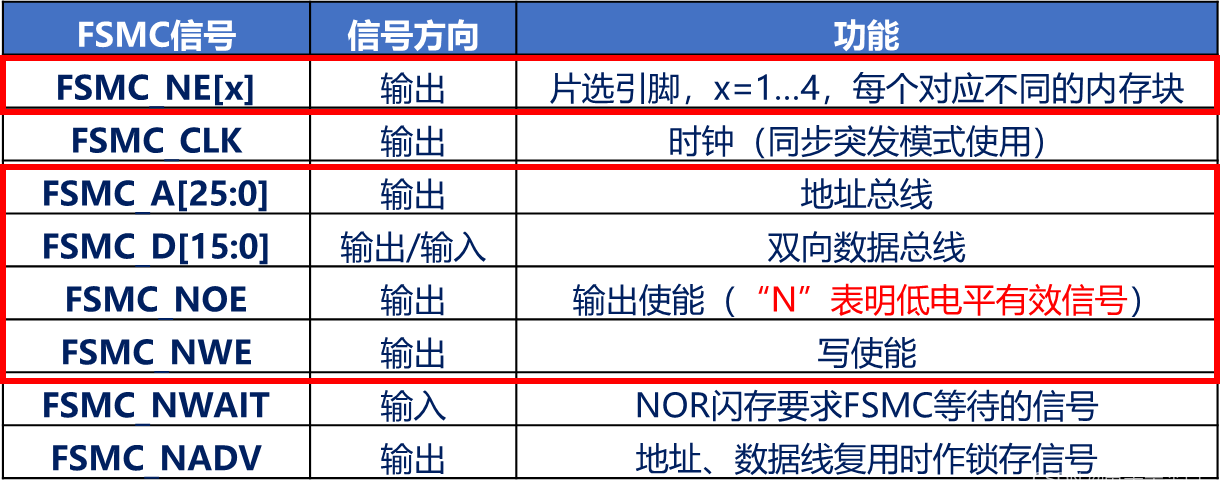

这是FSMC的引脚：
红色框起来的，确实能为我们所用。

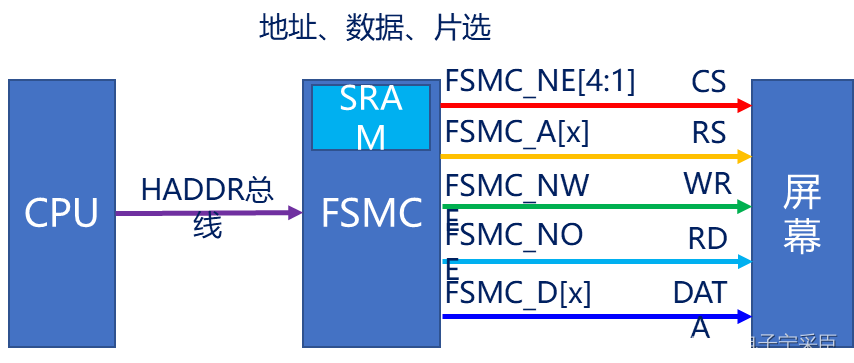

于是
就可以变成

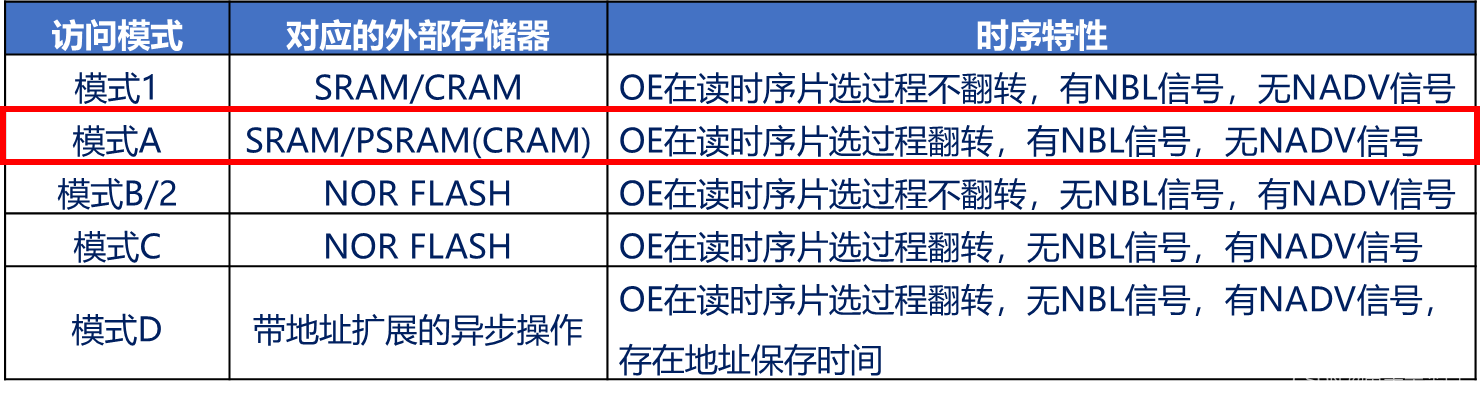

接着选模式：
访问模式上选A模式
因为我们OE读时序需要翻转，且LCD使用的是类似异步、地址与数据线独立的SRAM控制方式，故选A模式。
那RS怎么办?单独给它个引脚来软件控制吗？
No，no，no，太麻烦了，虽然LCD没有地址引脚，但是我们可以利用FSMC地址线的这个概念来控制RS引脚——把RS接到Ax地址线上去。
RS引脚接在地址线Ax上去了呀，我们怎么控制它呢？
使用FSMC外接存储器，其存储单元是映射到STM32的内部寻址空间的。
从FSMC角度看，可以把外部存储器划分为固定大小为256M字节的四个存储块。
FSMC存储块1被分为4个区，每个区管理64M字节空间：
我们访问FSMC地址，就能使对应地址线置位(地址线对应高低电平等于我们访问的地址)，不得不说，FSMC真的好智能。
而当FSMC_A10为高电平时（即RS为高电平），FSMC_D[15:0]被理解为数据。
当FSMC_A10为低电平时（即RS为低电平），FSMC_D[15:0]被理解为命令。
于是，我们就可以靠访问不同的地址达到传输数据和命令的效果。
比如，我们选择第一块的区域4作为我们的LCD
于是NE4的基地址就是
公式：0x6000 0000 + (0x400 0000 * (x - 1))
当x=4时，NE4=0x6C000000
A10作为RS引脚：
公式：FSMC_Ay(y=0…25)： 2^y * 2
当y=10时，A10= 2^10*2=0x800
所得：
代表LCD命令的地址：0x6C00 0000
代表LCD数据的地址：0x6C00 0800
详情也可以参考：
STM32 ----小谈FSMC RS选择
9.5 新版LCD驱动
原理了于心，码字如神助。
直接附上代码：
lcd.h
//
// Created by Whisky on 2023/1/7.
//
#ifndef HELLOWORLD_LCD_H
#define HELLOWORLD_LCD_H
#include "main.h"
/* 写引脚 */
#define LCD_WR_GPIO_PORT GPIOD
#define LCD_WR_GPIO_PIN GPIO_PIN_5
#define LCD_WR_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
/* 读引脚 */
#define LCD_RD_GPIO_PORT GPIOD
#define LCD_RD_GPIO_PIN GPIO_PIN_4
#define LCD_RD_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
/* LCD_BL背光引脚 */
#define LCD_BL_GPIO_PORT GPIOB
#define LCD_BL_GPIO_PIN GPIO_PIN_0
#define LCD_BL_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)
/* LCD_CS(需要根据LCD_FSMC_NEX设置正确的IO口) 和 LCD_RS(需要根据LCD_FSMC_AX设置正确的IO口) 引脚 定义 */
/* CS片选引脚 */
#define LCD_CS_GPIO_PORT GPIOG
#define LCD_CS_GPIO_PIN GPIO_PIN_12
#define LCD_CS_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOG_CLK_ENABLE(); }while(0) /* PG口时钟使能 */
/* RS数据类型引脚 */
#define LCD_RS_GPIO_PORT GPIOG
#define LCD_RS_GPIO_PIN GPIO_PIN_0
#define LCD_RS_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOG_CLK_ENABLE(); }while(0) /* PG口时钟使能 */
#define GPIO_CLK_Enable() {__HAL_RCC_GPIOE_CLK_ENABLE();__HAL_RCC_GPIOD_CLK_ENABLE();__HAL_RCC_GPIOG_CLK_ENABLE();}
/* LCD重要参数集 */
typedef struct
{
uint16_t width;
uint16_t height;
uint16_t id;
uint8_t dir; /* 方向 0-竖屏 1-横屏*/
uint16_t wramcmd; /* gram指令 w */
uint16_t rramcmd; /* gram指令 r */
uint16_t setxcmd; /* 设置x坐标 */
uint16_t setycmd; /* 设置y坐标 */
} _lcd_dev;
extern _lcd_dev _lcddev;
/* LCD背光控制 */
#define LCD_BL(x) LCD_BL_GPIO_PORT->BSRR = LCD_BL_GPIO_PIN << (16 * (!x))
/* FSMC 硬件选择 */
#define LCD_FSMC_NEX 4 /* 使用FSMC_NE4接LCD_CS,取值范围只能是: 1~4 */
#define LCD_FSMC_AX 10 /* 使用FSMC_A10接LCD_RS,取值范围是: 0 ~ 25 */
/* LCD_BASE = (0X6000 0000 + (0X400 0000 * (x - 1))) | (2^y * 2 - 2) */
#define FSMC_ADDR_DATA ((uint32_t) 0X6C000800) //A10置为1 CS = 1
#define FSMC_ADDR_CMD ((uint32_t) 0X6C000000) //A10置为0 CS = 0
#define LCD_CHINESE_FONT_12 12
#define LCD_CHINESE_FONT_16 16
#define LCD_CHINESE_FONT_24 24
#define LCD_FONTSIZE_1206 12
#define LCD_FONTSIZE_1608 16
#define LCD_FONTSIZE_2412 24
#define LCD_FONTSIZE_3216 32
#define WHITE 0xFFFF /* 白色 */
#define BLACK 0x0000 /* 黑色 */
#define RED 0xF800 /* 红色 */
#define GREEN 0x07E0 /* 绿色 */
#define BLUE 0x001F /* 蓝色 */
#define MAGENTA 0XF81F /* 品红色/紫红色 = BLUE + RED */
#define YELLOW 0XFFE0 /* 黄色 = GREEN + RED */
#define CYAN 0X07FF /* 青色 = GREEN + BLUE */
#define BROWN 0XBC40 /* 棕色 */
#define BRRED 0XFC07 /* 棕红色 */
#define GRAY 0X8430 /* 灰色 */
#define DARKBLUE 0X01CF /* 深蓝色 */
#define LIGHTBLUE 0X7D7C /* 浅蓝色 */
#define GRAYBLUE 0X5458 /* 灰蓝色 */
#define LIGHTGREEN 0X841F /* 浅绿色 */
#define LGRAY 0XC618 /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE 0XA651 /* 浅灰蓝色(中间层颜色) */
#define LBBLUE 0X2B12 /* 浅棕蓝色(选择条目的反色) */
#define LCD_MODE_BACKFILLED 1
#define LCD_MODE_NO_BACKFILLED 0
typedef struct {
uint16_t color;
uint8_t size;
uint8_t mode;
uint16_t width; //string
uint16_t height; //string
uint16_t back_color;
uint16_t chinese_size;
} f_args;
extern f_args painter;
//To User:
void lcd_init(void);
void lcd_draw_point(uint16_t x, uint16_t y, uint16_t color);
uint16_t lcd_read_point(uint16_t x, uint16_t y);
#define lcd_clear(...) _lcd_clear((f_args){__VA_ARGS__})
#define lcd_show_char(x, y, chr,...) _lcd_show_char(x, y, chr, (f_args){__VA_ARGS__})
#define lcd_show_num(x, y, num, len,...) _lcd_show_num(x, y, num, len, (f_args){__VA_ARGS__})
void lcd_show_string(uint16_t x, uint16_t y, uint8_t *p);
void lcd_fill(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint16_t color);
//To Me:
void _lcd_clear(f_args in);
void _lcd_show_char(uint16_t x, uint16_t y, char chr, f_args in);
void _lcd_show_num(uint16_t x, uint16_t y, uint32_t num, uint8_t len, f_args in);
void _lcd_wr_data (uint16_t data);
void _lcd_wr_regno(uint16_t reg);
void _lcd_ex_ili9341_reginit(void);
void _lcd_ex_st7789_reginit(void);
#endif //HELLOWORLD_LCD_H
lcd.c
//
// Created by Whisky on 2023/1/7.
//
#include "lcd.h"
#include "retarget.h"
SRAM_HandleTypeDef hsram4;
/* 管理LCD重要参数 */
_lcd_dev _lcddev;
/* 写命令 */
void _lcd_wr_regno(volatile uint16_t cmd)
{
cmd = cmd;
*(uint16_t *)(FSMC_ADDR_CMD) = cmd;
}
/* 写数据 */
void _lcd_wr_data(volatile uint16_t data)
{
data = data;
*(uint16_t *)(FSMC_ADDR_DATA) = data;
}
/* 写寄存器 */
void lcd_write_reg(uint16_t regno, uint16_t data)
{
_lcd_wr_regno(regno);
_lcd_wr_data(data);
}
/* 读数据 */
uint16_t lcd_rd_data(void)
{
volatile uint16_t ram;
ram = *(uint16_t *)(FSMC_ADDR_DATA);
return ram;
}
/* 准备写GRAM */
void lcd_write_ram_prepare(void)
{
_lcd_wr_regno(_lcddev.wramcmd);
}
/* 准备读GRAM */
void lcd_read_ram_prepare(void)
{
_lcd_wr_regno(_lcddev.rramcmd);
}
/* 设置坐标 */
void lcd_set_cursor(uint16_t x, uint16_t y)
{
_lcd_wr_regno(_lcddev.setxcmd);
_lcd_wr_data(x >> 8);
_lcd_wr_data(x & 0xFF);
_lcd_wr_regno(_lcddev.setycmd);
_lcd_wr_data(y >> 8);
_lcd_wr_data(y & 0xFF);
}
void lcd_draw_point(uint16_t x, uint16_t y, uint16_t color)
{
lcd_set_cursor(x, y);
lcd_write_ram_prepare();
_lcd_wr_data(color);
}
uint16_t lcd_read_point(uint16_t x, uint16_t y)
{
uint16_t R = 0, G = 0, B = 0;
lcd_set_cursor(x, y);
lcd_read_ram_prepare();
R = lcd_rd_data(); //dummy
R = lcd_rd_data();
B = lcd_rd_data();
G = R & 0xFF;
return (((R >> 11) << 11) | ((G >> 2) << 5) | (B >> 11));
}
void lcd_MspInit(void);
void lcd_init(void)
{
FSMC_NORSRAM_TimingTypeDef Timing = {0};
FSMC_NORSRAM_TimingTypeDef ExtTiming = {0};
/** Perform the SRAM4 memory initialization sequence
*/
hsram4.Instance = FSMC_NORSRAM_DEVICE;
hsram4.Extended = FSMC_NORSRAM_EXTENDED_DEVICE;
/* hsram4.Init */
hsram4.Init.NSBank = FSMC_NORSRAM_BANK4;
hsram4.Init.DataAddressMux = FSMC_DATA_ADDRESS_MUX_DISABLE;
hsram4.Init.MemoryType = FSMC_MEMORY_TYPE_SRAM;
hsram4.Init.MemoryDataWidth = FSMC_NORSRAM_MEM_BUS_WIDTH_16;
hsram4.Init.BurstAccessMode = FSMC_BURST_ACCESS_MODE_DISABLE;
hsram4.Init.WaitSignalPolarity = FSMC_WAIT_SIGNAL_POLARITY_LOW;
hsram4.Init.WrapMode = FSMC_WRAP_MODE_DISABLE;
hsram4.Init.WaitSignalActive = FSMC_WAIT_TIMING_BEFORE_WS;
hsram4.Init.WriteOperation = FSMC_WRITE_OPERATION_ENABLE;
hsram4.Init.WaitSignal = FSMC_WAIT_SIGNAL_DISABLE;
hsram4.Init.ExtendedMode = FSMC_EXTENDED_MODE_ENABLE;
hsram4.Init.AsynchronousWait = FSMC_ASYNCHRONOUS_WAIT_DISABLE;
hsram4.Init.WriteBurst = FSMC_WRITE_BURST_DISABLE;
/* Timing */ /* 读时序 */
Timing.AddressSetupTime = 1;
Timing.AddressHoldTime = 15;
Timing.DataSetupTime = 15;
Timing.BusTurnAroundDuration = 0;
Timing.CLKDivision = 16;
Timing.DataLatency = 17;
Timing.AccessMode = FSMC_ACCESS_MODE_A;
/* ExtTiming */ /* 写时序 */
ExtTiming.AddressSetupTime = 1;
ExtTiming.AddressHoldTime = 15;
ExtTiming.DataSetupTime = 3;
ExtTiming.BusTurnAroundDuration = 0;
ExtTiming.CLKDivision = 16;
ExtTiming.DataLatency = 17;
ExtTiming.AccessMode = FSMC_ACCESS_MODE_A;
lcd_MspInit();
HAL_SRAM_Init(&hsram4, &Timing, &ExtTiming);
delay_ms(50);
_lcd_wr_regno(0xD3);
_lcddev.id = lcd_rd_data(); /* dummy */
_lcddev.id = lcd_rd_data(); /* 00 */
_lcddev.id = lcd_rd_data(); /* 93 */
_lcddev.id <<= 8;
_lcddev.id |= lcd_rd_data(); /* 41 */
printf("LCD id:%#x \r\n", _lcddev.id);
/* 完成初始化数组序列 */
if (_lcddev.id == 0x9341)
{
_lcd_ex_ili9341_reginit();
}
else{
_lcd_ex_st7789_reginit();
}
/* 初始化LCD结构体 */
_lcddev.width = 240;
_lcddev.height = 320;
_lcddev.setxcmd = 0x2A;
_lcddev.setycmd = 0x2B;
_lcddev.wramcmd = 0x2C;
_lcddev.rramcmd = 0x2E;
/* 设置终末位置 */
_lcd_wr_regno(_lcddev.setxcmd);
_lcd_wr_data(0);
_lcd_wr_data(0);
_lcd_wr_data((_lcddev.width - 1) >> 8);
_lcd_wr_data((_lcddev.width - 1) & 0XFF);
_lcd_wr_regno(_lcddev.setycmd);
_lcd_wr_data(0);
_lcd_wr_data(0);
_lcd_wr_data((_lcddev.height - 1) >> 8);
_lcd_wr_data((_lcddev.height - 1) & 0XFF);
/* 设置扫描方向 */
lcd_write_reg(0x36, 1 << 3);
painter.color = RED;
painter.back_color = WHITE;
painter.size = LCD_FONTSIZE_1608;
painter.mode = LCD_MODE_BACKFILLED;
painter.chinese_size = LCD_CHINESE_FONT_16;
/* 点亮背光 */
LCD_BL(1);
lcd_clear();
}
static uint32_t FSMC_Initialized = 0;
void lcd_MspInit(void){
GPIO_InitTypeDef GPIO_InitStruct = {0};
if (FSMC_Initialized) {
return;
}
FSMC_Initialized = 1;
/* Peripheral clock enable */
__HAL_RCC_FSMC_CLK_ENABLE();
GPIO_CLK_Enable();
LCD_BL_GPIO_CLK_ENABLE();
LCD_CS_GPIO_CLK_ENABLE();
LCD_WR_GPIO_CLK_ENABLE();
LCD_RD_GPIO_CLK_ENABLE();
LCD_RS_GPIO_CLK_ENABLE();
GPIO_InitStruct.Pin = LCD_BL_GPIO_PIN;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(LCD_BL_GPIO_PORT, &GPIO_InitStruct);
// GPIO_InitStruct.Pin = LCD_CS_GPIO_PIN;
// HAL_GPIO_Init(LCD_CS_GPIO_PORT, &GPIO_InitStruct);
//
// GPIO_InitStruct.Pin = LCD_WR_GPIO_PIN;
// HAL_GPIO_Init(LCD_WR_GPIO_PORT, &GPIO_InitStruct);
//
// GPIO_InitStruct.Pin = LCD_RD_GPIO_PIN;
// HAL_GPIO_Init(LCD_RD_GPIO_PORT, &GPIO_InitStruct);
//
// GPIO_InitStruct.Pin = LCD_RS_GPIO_PIN;
// HAL_GPIO_Init(LCD_RS_GPIO_PORT, &GPIO_InitStruct);
/** FSMC GPIO Configuration
PG0 ------> FSMC_A10
PE7 ------> FSMC_D4
PE8 ------> FSMC_D5
PE9 ------> FSMC_D6
PE10 ------> FSMC_D7
PE11 ------> FSMC_D8
PE12 ------> FSMC_D9
PE13 ------> FSMC_D10
PE14 ------> FSMC_D11
PE15 ------> FSMC_D12
PD8 ------> FSMC_D13
PD9 ------> FSMC_D14
PD10 ------> FSMC_D15
PD14 ------> FSMC_D0
PD15 ------> FSMC_D1
PD0 ------> FSMC_D2
PD1 ------> FSMC_D3
PD4 ------> FSMC_NOE
PD5 ------> FSMC_NWE
PG12 ------> FSMC_NE4
*/
/* GPIO_InitStruct */
GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_12;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);
/* GPIO_InitStruct */
GPIO_InitStruct.Pin = GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10
|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14
|GPIO_PIN_15;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);
/* GPIO_InitStruct */
GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_14
|GPIO_PIN_15|GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_4
|GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);
}
void _lcd_clear(f_args in)
{
uint16_t color = in.color? in.color: painter.back_color;
uint32_t totalpoint = _lcddev.width;
totalpoint *= _lcddev.height; /* 得到总点数 */
lcd_set_cursor(0, 0); /* 设置光标位置 */
lcd_write_ram_prepare(); /* 开始写入GRAM */
for (uint32_t index; index < totalpoint; index++)
{
_lcd_wr_data(color);
}
}
//在指定区域内填充单个颜色
//(sx,sy),(ex,ey):填充矩形对角坐标
//区域大小为:(ex-sx+1)*(ey-sy+1)
//color:要填充的颜色
void lcd_fill(uint16_t sx,uint16_t sy,uint16_t ex,uint16_t ey,uint16_t color)
{
uint16_t i, j;
uint16_t xlen = 0;
xlen = ex - sx + 1;
for (i = sy; i <= ey; i++)
{
lcd_set_cursor(sx, i); //设置光标位置
lcd_write_ram_prepare(); //开始写入GRAM
for (j = 0; j < xlen; j++)
{
*(uint16_t *)FSMC_ADDR_DATA = color; //设置光标位置
}
}
}
lcd_ex.c
#include "lcd.h"
/**
* @brief ST7789 寄存器初始化代码
* @param 无
* @retval 无
*/
void _lcd_ex_st7789_reginit(void)
{
_lcd_wr_regno(0x11);
delay_ms(120);
_lcd_wr_regno(0x36);
_lcd_wr_data(0x00);
_lcd_wr_regno(0x3A);
_lcd_wr_data(0X05);
_lcd_wr_regno(0xB2);
_lcd_wr_data(0x0C);
_lcd_wr_data(0x0C);
_lcd_wr_data(0x00);
_lcd_wr_data(0x33);
_lcd_wr_data(0x33);
_lcd_wr_regno(0xB7);
_lcd_wr_data(0x35);
_lcd_wr_regno(0xBB); /* vcom */
_lcd_wr_data(0x32); /* 30 */
_lcd_wr_regno(0xC0);
_lcd_wr_data(0x0C);
_lcd_wr_regno(0xC2);
_lcd_wr_data(0x01);
_lcd_wr_regno(0xC3); /* vrh */
_lcd_wr_data(0x10); /* 17 0D */
_lcd_wr_regno(0xC4); /* vdv */
_lcd_wr_data(0x20); /* 20 */
_lcd_wr_regno(0xC6);
_lcd_wr_data(0x0f);
_lcd_wr_regno(0xD0);
_lcd_wr_data(0xA4);
_lcd_wr_data(0xA1);
_lcd_wr_regno(0xE0); /* Set Gamma */
_lcd_wr_data(0xd0);
_lcd_wr_data(0x00);
_lcd_wr_data(0x02);
_lcd_wr_data(0x07);
_lcd_wr_data(0x0a);
_lcd_wr_data(0x28);
_lcd_wr_data(0x32);
_lcd_wr_data(0X44);
_lcd_wr_data(0x42);
_lcd_wr_data(0x06);
_lcd_wr_data(0x0e);
_lcd_wr_data(0x12);
_lcd_wr_data(0x14);
_lcd_wr_data(0x17);
_lcd_wr_regno(0XE1); /* Set Gamma */
_lcd_wr_data(0xd0);
_lcd_wr_data(0x00);
_lcd_wr_data(0x02);
_lcd_wr_data(0x07);
_lcd_wr_data(0x0a);
_lcd_wr_data(0x28);
_lcd_wr_data(0x31);
_lcd_wr_data(0x54);
_lcd_wr_data(0x47);
_lcd_wr_data(0x0e);
_lcd_wr_data(0x1c);
_lcd_wr_data(0x17);
_lcd_wr_data(0x1b);
_lcd_wr_data(0x1e);
_lcd_wr_regno(0x2A);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0xef);
_lcd_wr_regno(0x2B);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x01);
_lcd_wr_data(0x3f);
_lcd_wr_regno(0x29); /* display on */
}
/**
* @brief ILI9341寄存器初始化代码
* @param 无
* @retval 无
*/
void _lcd_ex_ili9341_reginit(void)
{
_lcd_wr_regno(0xCF);
_lcd_wr_data(0x00);
_lcd_wr_data(0xC1);
_lcd_wr_data(0X30);
_lcd_wr_regno(0xED);
_lcd_wr_data(0x64);
_lcd_wr_data(0x03);
_lcd_wr_data(0X12);
_lcd_wr_data(0X81);
_lcd_wr_regno(0xE8);
_lcd_wr_data(0x85);
_lcd_wr_data(0x10);
_lcd_wr_data(0x7A);
_lcd_wr_regno(0xCB);
_lcd_wr_data(0x39);
_lcd_wr_data(0x2C);
_lcd_wr_data(0x00);
_lcd_wr_data(0x34);
_lcd_wr_data(0x02);
_lcd_wr_regno(0xF7);
_lcd_wr_data(0x20);
_lcd_wr_regno(0xEA);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_regno(0xC0); /* Power control */
_lcd_wr_data(0x1B); /* VRH[5:0] */
_lcd_wr_regno(0xC1); /* Power control */
_lcd_wr_data(0x01); /* SAP[2:0];BT[3:0] */
_lcd_wr_regno(0xC5); /* VCM control */
_lcd_wr_data(0x30); /* 3F */
_lcd_wr_data(0x30); /* 3C */
_lcd_wr_regno(0xC7); /* VCM control2 */
_lcd_wr_data(0XB7);
_lcd_wr_regno(0x36); /* Memory Access Control */
_lcd_wr_data(0x48);
_lcd_wr_regno(0x3A);
_lcd_wr_data(0x55);
_lcd_wr_regno(0xB1);
_lcd_wr_data(0x00);
_lcd_wr_data(0x1A);
_lcd_wr_regno(0xB6); /* Display Function Control */
_lcd_wr_data(0x0A);
_lcd_wr_data(0xA2);
_lcd_wr_regno(0xF2); /* 3Gamma Function Disable */
_lcd_wr_data(0x00);
_lcd_wr_regno(0x26); /* Gamma curve selected */
_lcd_wr_data(0x01);
_lcd_wr_regno(0xE0); /* Set Gamma */
_lcd_wr_data(0x0F);
_lcd_wr_data(0x2A);
_lcd_wr_data(0x28);
_lcd_wr_data(0x08);
_lcd_wr_data(0x0E);
_lcd_wr_data(0x08);
_lcd_wr_data(0x54);
_lcd_wr_data(0XA9);
_lcd_wr_data(0x43);
_lcd_wr_data(0x0A);
_lcd_wr_data(0x0F);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_regno(0XE1); /* Set Gamma */
_lcd_wr_data(0x00);
_lcd_wr_data(0x15);
_lcd_wr_data(0x17);
_lcd_wr_data(0x07);
_lcd_wr_data(0x11);
_lcd_wr_data(0x06);
_lcd_wr_data(0x2B);
_lcd_wr_data(0x56);
_lcd_wr_data(0x3C);
_lcd_wr_data(0x05);
_lcd_wr_data(0x10);
_lcd_wr_data(0x0F);
_lcd_wr_data(0x3F);
_lcd_wr_data(0x3F);
_lcd_wr_data(0x0F);
_lcd_wr_regno(0x2B);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x01);
_lcd_wr_data(0x3f);
_lcd_wr_regno(0x2A);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0x00);
_lcd_wr_data(0xef);
_lcd_wr_regno(0x11); /* Exit Sleep */
delay_ms(120);
_lcd_wr_regno(0x29); /* display on */
}
lcdlib.c
//
// Created by Whisky on 2023/1/7.
//
#include "lcd.h"
#include "lcdfont.h"
f_args painter;
void _lcd_show_char(uint16_t x, uint16_t y, char chr, f_args in)
{
/* 设置默认参数 */
uint8_t size = in.size ? in.size : painter.size;
uint16_t color = in.color ? in.color : painter.color;
uint8_t mode = in.mode ? in.mode : painter.mode;
uint8_t *pfont = NULL;
uint8_t chr_cnt = (size/8+((size%8)?1:0))*(size/2) ; /* 总字节数 */
uint16_t y0 = y;
chr = chr - ' '; //字库是从' '开始存的
switch(size)
{
case LCD_FONTSIZE_1206:
pfont = (uint8_t *)asc2_1206[chr]; /* 调用1206字体 */
break;
case LCD_FONTSIZE_1608:
pfont = (uint8_t *)asc2_1608[chr]; /* 调用1608字体 */
break;
case LCD_FONTSIZE_2412:
pfont = (uint8_t *)asc2_2412[chr]; /* 调用2412字体 */
break;
case LCD_FONTSIZE_3216:
pfont = (uint8_t *)asc2_3216[chr]; /* 调用3216字体 */
break;
default:
return ;
}
for(uint8_t t = 0; t < chr_cnt; t++)
{
uint8_t temp = pfont[t];
for(uint8_t t1 = 0; t1 < 8; t1++) //处理8位数据
{
if(temp & 0x80){ //首位有效
lcd_draw_point(x, y , color);
}
else if(mode == LCD_MODE_BACKFILLED)
{
lcd_draw_point(x, y , painter.back_color);
}
temp <<= 1;
y++;
if((y - y0) == size)
{
y = y0;
x++;
break;
}
}
}
}
void lcd_show_string(uint16_t x, uint16_t y, uint8_t *p)
{
//默认参数
uint16_t width = painter.width ? painter.width : (_lcddev.width - x);
uint16_t height = painter.height ? painter.height : (_lcddev.height - y);
uint8_t x0 = x;
width += x;
height += y;
while ((*p <= '~') && (*p >= ' ')) //判断是不是非法字符!
{
if (x >= width)
{
x = x0;
y += painter.size;
}
if (y >= height)break; //退出
lcd_show_char(x, y, *p, .size = painter.size, .color = painter.color, .mode = painter.mode);
x += painter.size / 2;
p++;
}
}
uint32_t _lcd_pow(uint8_t m, uint8_t n)
{
uint32_t result = 1;
while (n--)result *= m;
return result;
}
void _lcd_show_num(uint16_t x, uint16_t y, uint32_t num, uint8_t len, f_args in)
{
//默认参数
uint8_t size = in.size ? in.size : painter.size;
uint16_t color = in.color ? in.color : painter.color;
uint8_t mode = in.mode ? in.mode : painter.mode;
uint8_t t, temp;
uint8_t enshow = 0;
for (t = 0; t < len; t++)
{
temp = (num / _lcd_pow(10, len - t - 1)) % 10;
if (enshow == 0 && t < (len - 1))
{
if (temp == 0)
{
lcd_show_char(x + (size / 2)*t, y, ' ', .size=size, .mode = mode, .color = color);
continue;
}
else enshow = 1;
}
lcd_show_char(x + (size / 2)*t, y, temp + '0', .size=size, .mode = mode, .color = color);
}
}
lcdfont.h (太大了，附不了了)
#ifndef __LCDFONT_H
#define __LCDFONT_H
/* 12*12 ASCII字符集点阵 */
const unsigned char asc2_1206[95][12]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x00,0x00,0x00,0x00,0x3F,0x40,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
...//省略代码
至此，我们也完成了一个LCD的驱动
不过，笔者没有像正点原子那样做很多完备的功能函数(像什么画圆，画线就没移植过来了)，朋友们可以自行查阅。
扫一扫
2518
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
