NB-IoT中DCI Format N0格式解析

DCI Format N0的用途

DCI: Downlink Control Information 携带在NPDCCH中，用于上下行发送的调度。
DCI Format N0用于调度上行的NPUSCH。

RAR random access response

为什么需要先了解下RAR?

在解析在DCI Fromat N0时刻，有些信息在RAR中已经作为前置条件存在，如子载波间隔subcarrier spacing

RAR的组成(总长度15比特)，从MSB到LSB:

• Uplink subcarrier spacing: 1bit 0-3.75kHz 1-15kHz
• subcarrier indication field: 6bits 参考DCI Format N0中的 subcarrier indication
• Scheduling delay field: 2bits 参考DCI Format N0中的 Scheduling delay，不同的是值为0时，delay为12
• Msg3 repetition number: 3bits 参考DCI Format N0中的repetition number

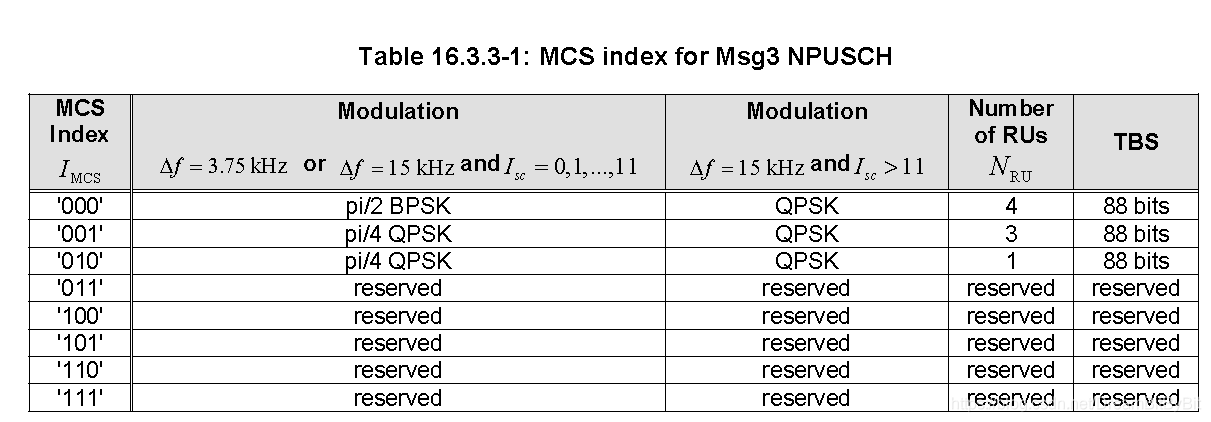

• MCS index indicating TBS, modulation, and number of RUs for Msg3: 3bits 参考下图,第一次Msg3的RV0，后续重传使用NPDCCH中的配置


DCI Format N0包含的信元:

Flag for format N0/format N1

1bit 0-format N0 1-format N1

subcarrier indication - 6bits

• Msg3MCS.PNG 从之前的RAR中获取；
• 采用3.75k的情况下，信元指示的值即为所采用子载波，有效值为0-47，48-63为保留值；

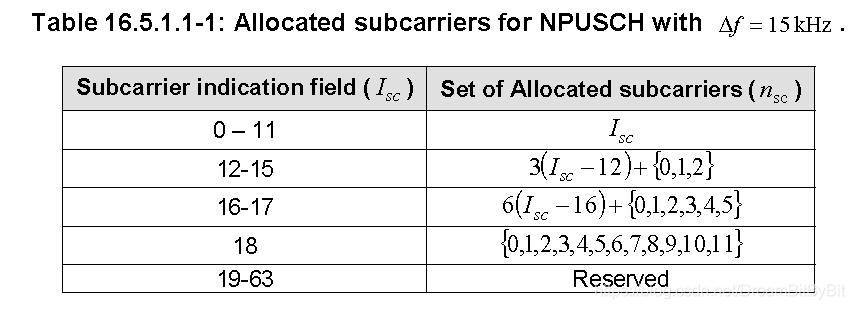

• 采用15kHz的情况下参考下图


Resource assignment -3bits

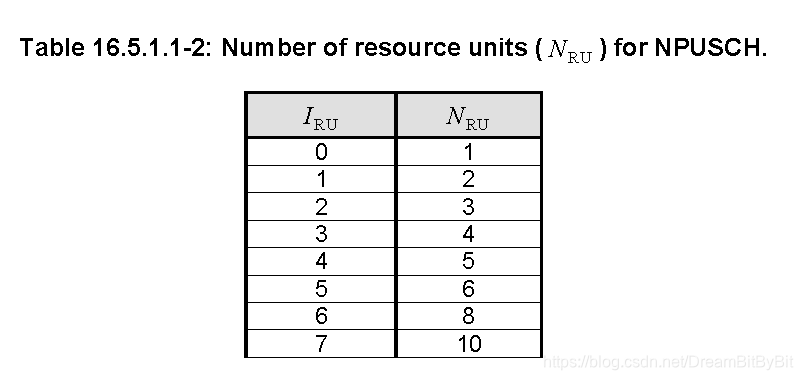

• 能够到RU的个数，参考下图


Scheduling delay-2bits

• 指示最后一个子帧距离第一个上行发送的子帧间隔


Modulation and scheme-4bits

• 得到的值为$I_{MCS}$,如$N_{sc}>1$ ITBS=IMC
