FFmpeg源代码结构图 - 编码

本文转自雷霄骅大神的博客，仅供学习，更多内容请阅读原文：https://blog.youkuaiyun.com/leixiaohua1020/article/details/44226355

函数调用关系图

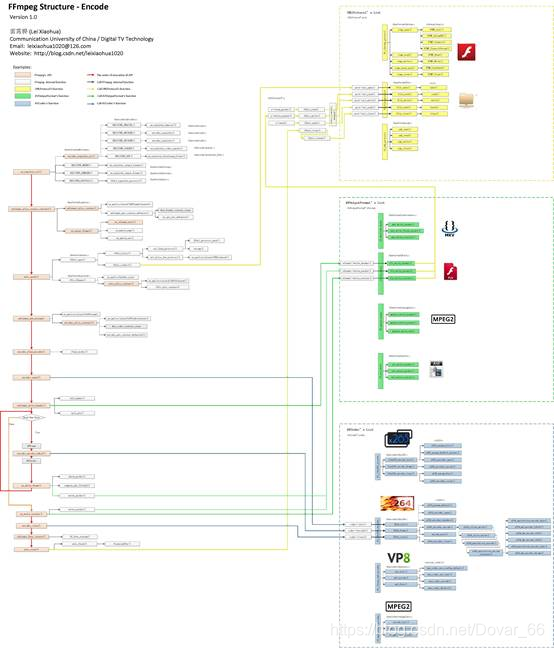

首先呈现分析的结果，如图所示。这张图的尺寸很大（大于4000x4000），因此需要打开图片链接之后将图片保存为本地文件，然后才能查看。它表明了FFmpeg在编码一个视频的时候的函数调用流程。为了保证结构清晰，其中仅列出了最关键的函数，剔除了其它不是特别重要的函数。

下面解释一下图中关键标记的含义。

函数背景色

函数在图中以方框的形式表现出来。不同的背景色标志了该函数不同的作用：

    粉红色背景函数：FFmpeg的API函数。
    白色背景的函数：FFmpeg的内部函数。
    黄色背景的函数：URLProtocol结构体中的函数，包含了读写各种协议的功能。
    绿色背景的函数：AVOutputFormat结构体中的函数，包含了读写各种封装格式的功能。
    蓝色背景的函数：AVCodec结构体中的函数，包含了编解码的功能。

区域

整个关系图可以分为以下几个区域：

    左边区域——架构函数区域：这些函数并不针对某一特定的视频格式。
    右上方黄色区域——协议处理函数区域：不同的协议（RTP，RTMP，FILE）会调用不同的协议处理函数。
    右边中间绿色区域——封装格式处理函数区域：不同的封装格式（MKV，FLV，MPEG2TS，AVI）会调用不同的封装格式处理函数。
    右边下方蓝色区域——编解码函数区域：不同的编码标准（HEVC，H.264，MPEG2）会调用不同的编解码函数。

箭头线

为了把调用关系表示的更明显，图中的箭头线也使用了不同的颜色：

    红色的箭头线：标志了编码的流程。
    其他颜色的箭头线：标志了函数之间的调用关系。其中：

        调用URLProtocol结构体中的函数用黄色箭头线标识；

        调用AVOutputFormat结构体中的函数用绿色箭头线标识；

        调用AVCodec结构体中的函数用蓝色箭头线标识。

函数所在的文件

每个函数标识了它所在的文件路径。



函数功能简述

下面简单列出几个区域中函数之间的调用关系（函数之间的调用关系使用缩进的方式表现出来）。详细的函数分析可以参考相关的《FFmpeg源代码分析》系列文章。

左边区域（架构函数）



1. av_register_all()【函数简单分析】

1) avcodec_register_all()

(a) REGISTER_HWACCEL()

(b) REGISTER_ENCODER()

(c) REGISTER_DECODER()

(d) REGISTER_PARSER()

(e) REGISTER_BSF()

2) REGISTER_MUXER()

3) REGISTER_DEMUXER()

4) REGISTER_PROTOCOL()

2. avformat_alloc_output_context2()【函数简单分析】

1) avformat_alloc_context()

(a) av_malloc(sizeof(AVFormatContext))

(b) avformat_get_context_defaults()

a) av_opt_set_defaults()

2) av_guess_format()

(a) av_oformat_next()

(b) av_match_name()

(c) av_match_ext()

3. avio_open2()【函数简单分析】

1) ffurl_open()

(a) ffurl_alloc()

a) url_find_protocol()

b) url_alloc_for_protocol()

(b) ffurl_connect()

a) URLProtocol->url_open()

2) ffio_fdopen()

(a) av_malloc(buffer_size)

(b) avio_alloc_context()

a) av_mallocz(sizeof(AVIOContext))

b) ffio_init_context()

4. avformat_new_stream()【函数简单分析】

1) av_mallocz(sizeof(AVStream))

2) avcodec_alloc_context3()

(a) av_malloc(sizeof(AVCodecContext))

(b) avcodec_get_context_defaults3()

5. avcodec_find_encoder()【函数简单分析】

1) find_encdec()

6. avcodec_open2()【函数简单分析】

1) AVCodec->init()

7. avformat_write_header()【函数简单分析】

1) init_muxer()

2) AVOutputFormat->write_header()

3) init_pts()

8. avcodec_encode_video2()【函数简单分析】

1) AVCodec->encode2()

9. av_write_frame()【函数简单分析】

1) check_packet()

2) compute_pkt_fields2()

3) write_packet()

(a) AVOutputFormat->write_packet()

10. av_write_trailer()【函数简单分析】

1) write_packet()

2) AVOutputFormat->write_trailer()

11. avcodec_close()【函数简单分析】

1) AVCodec->close()

12. avformat_free_context()【函数简单分析】

1) ff_free_stream()

13. avio_close()【函数简单分析】

1) avio_flush()

(a) flush_buffer()

2) ffurl_close()

(a) ffurl_closep()

a) URLProtocol->url_close()
