ghpython_曲面表面生成细分曲面

最新推荐文章于 2025-06-15 13:29:02 发布
原创 最新推荐文章于 2025-06-15 13:29:02 发布 · 1.4k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

部署运行你感兴趣的模型镜像

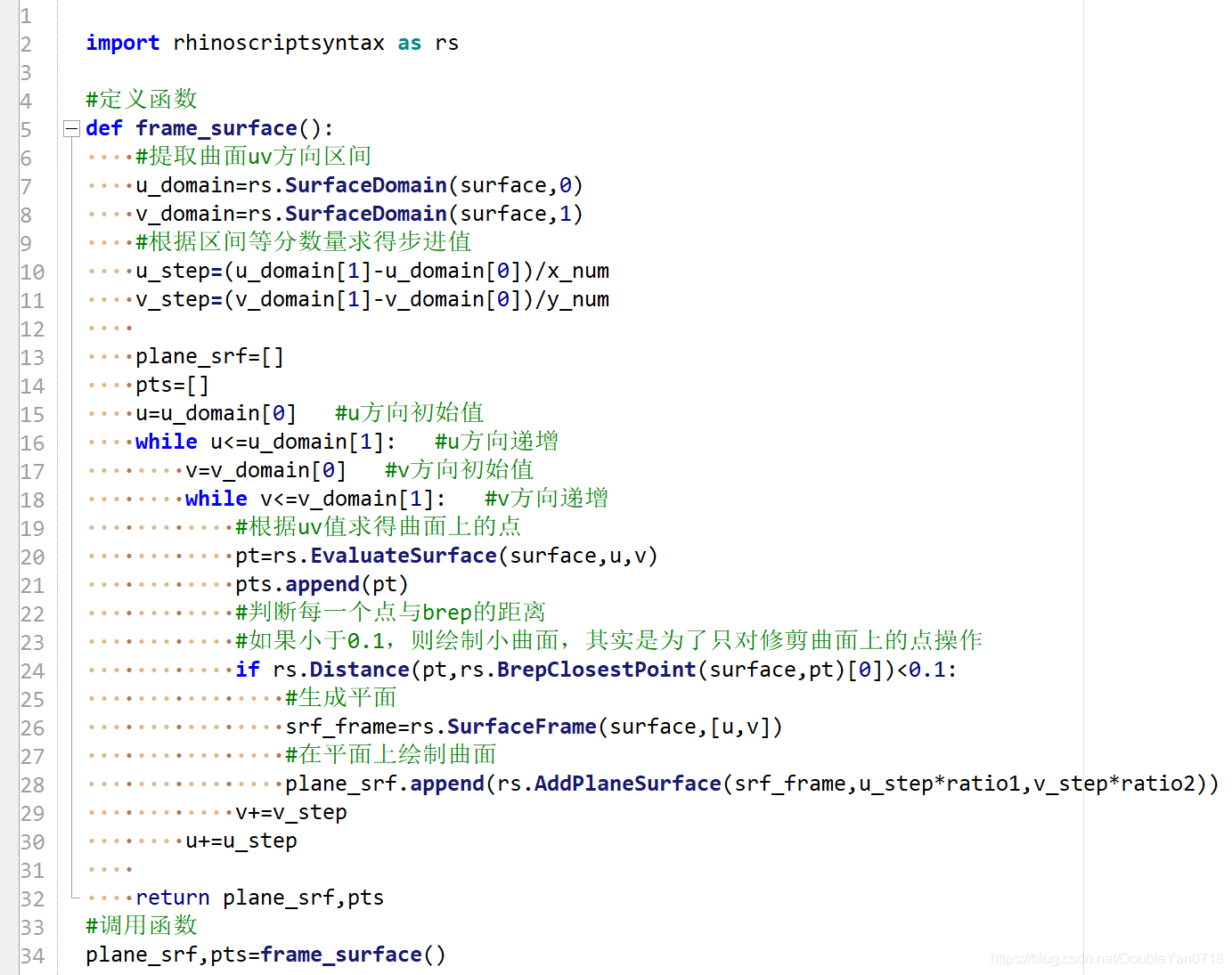

1.提取曲面的uv方向区间；
2.根据uv方向细分数得到区间的步进值；
3.用嵌套while循环分别对uv值进行递增，根据uv值提取曲面的uv点；
4.判定uv点与曲面的距离，主要是判断点是否在修剪后的曲面上；

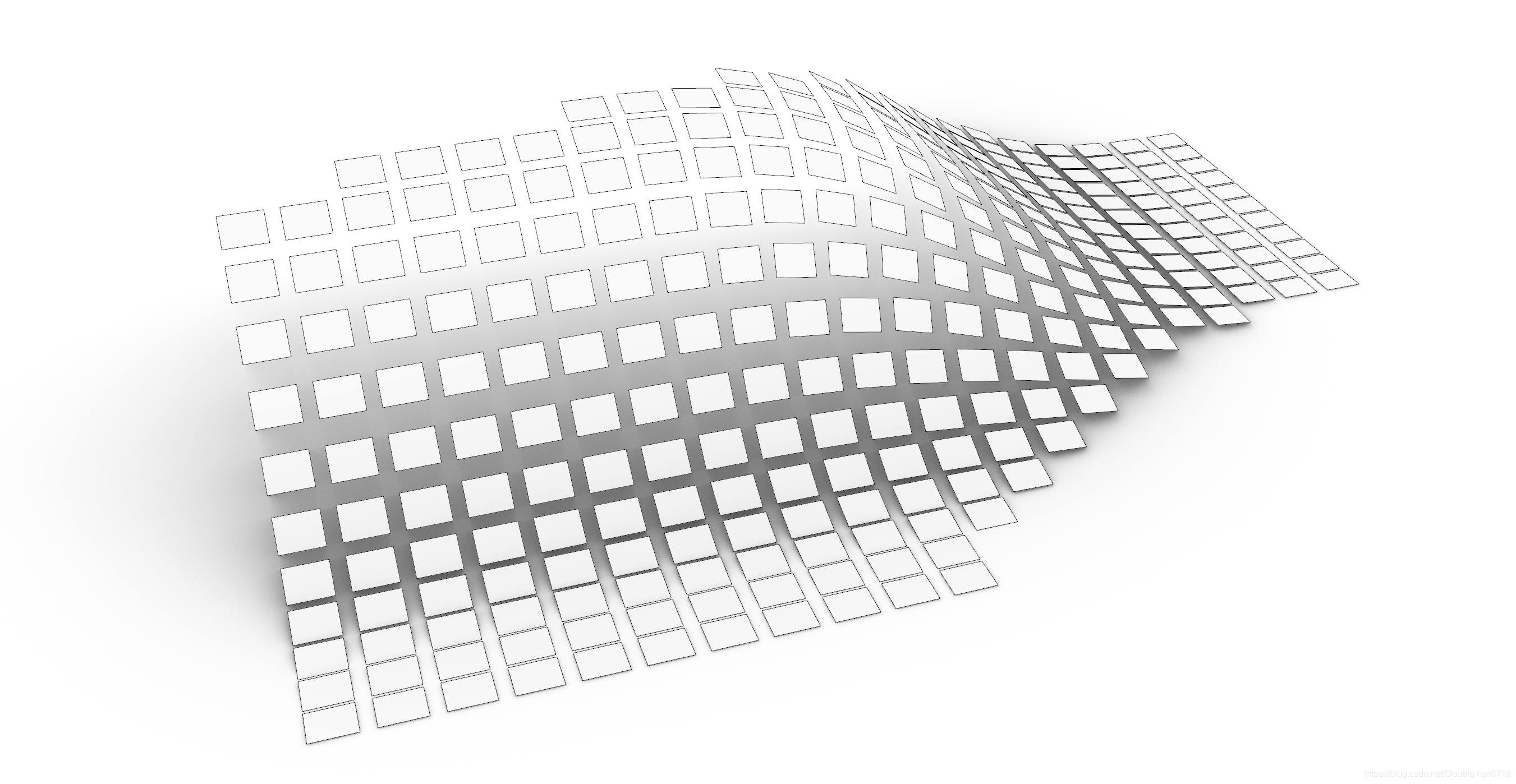

5.对修剪后的曲面上的点生成曲面平面，在平面上绘制曲面。

#ghpython#

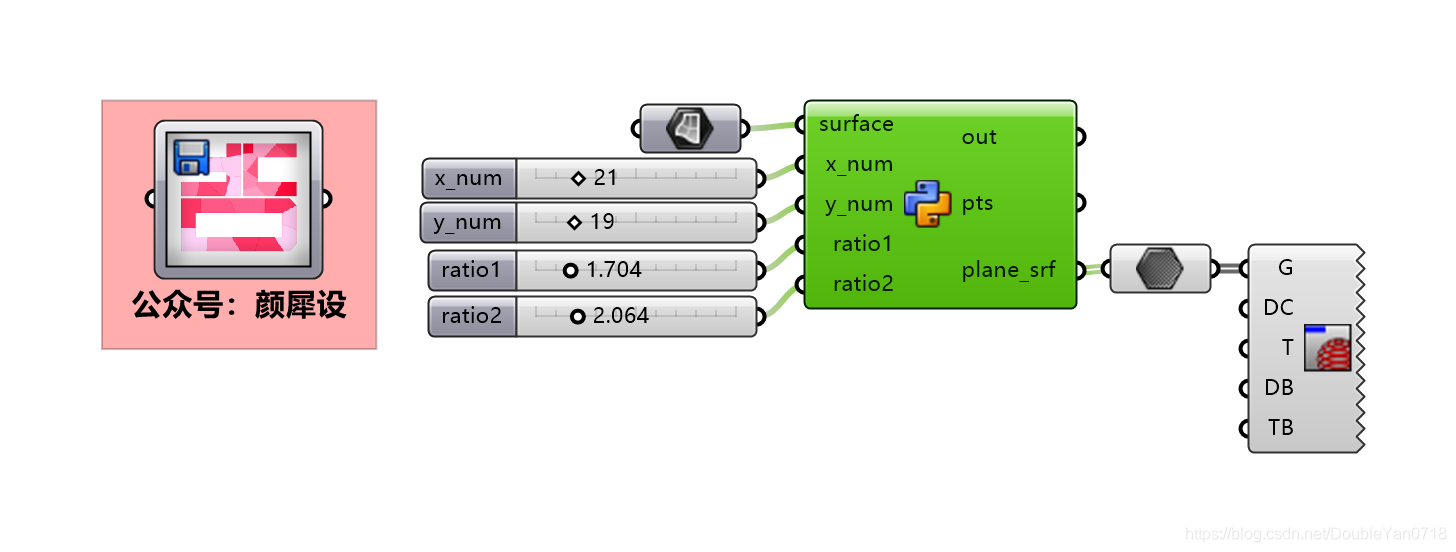

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
