源代码编译，Apache DolphinScheduler前后端分离部署解决方案

转载自神龙大侠

生产环境部署方案

在企业线上生产环境中，普遍的做法是至少实施两套环境。

1. 测试环境
2. 线上环境

测试环境用于验证代码的正确性，当测试环境验证ok后才会部署线上环境。

鉴于CI/CD应用的普遍性，源代码一键部署是必要的。

本文是探索对DolphinScheduler源代码改造，构建测试，线上双环境一键部署和上线。

同时，我对dolphinscheduler-api进行改造，使得前端管理系统前后端分离，以使得部署更贴近生产环境，方便生产环境组件横向部署，这也让前后端并行代码开发更加便利。

如果熟悉DolphinScheduler的同学可以前面的介绍，直接跳到部署方案那里看起。

DolphinScheduler介绍

Apache DolphinScheduler 是一个分布式易扩展的可视化DAG工作流任务调度开源系统。适用于企业级场景，提供了一个可视化操作任务、工作流和全生命周期数据处理过程的解决方案。

Apache DolphinScheduler 旨在解决复杂的大数据任务依赖关系，并为应用程序提供数据和各种 OPS 编排中的关系。 解决数据研发ETL依赖错综复杂，无法监控任务健康状态的问题。 DolphinScheduler 以 DAG（Directed Acyclic Graph，DAG）流式方式组装任务，可以及时监控任务的执行状态，支持重试、指定节点恢复失败、暂停、恢复、终止任务等操作。

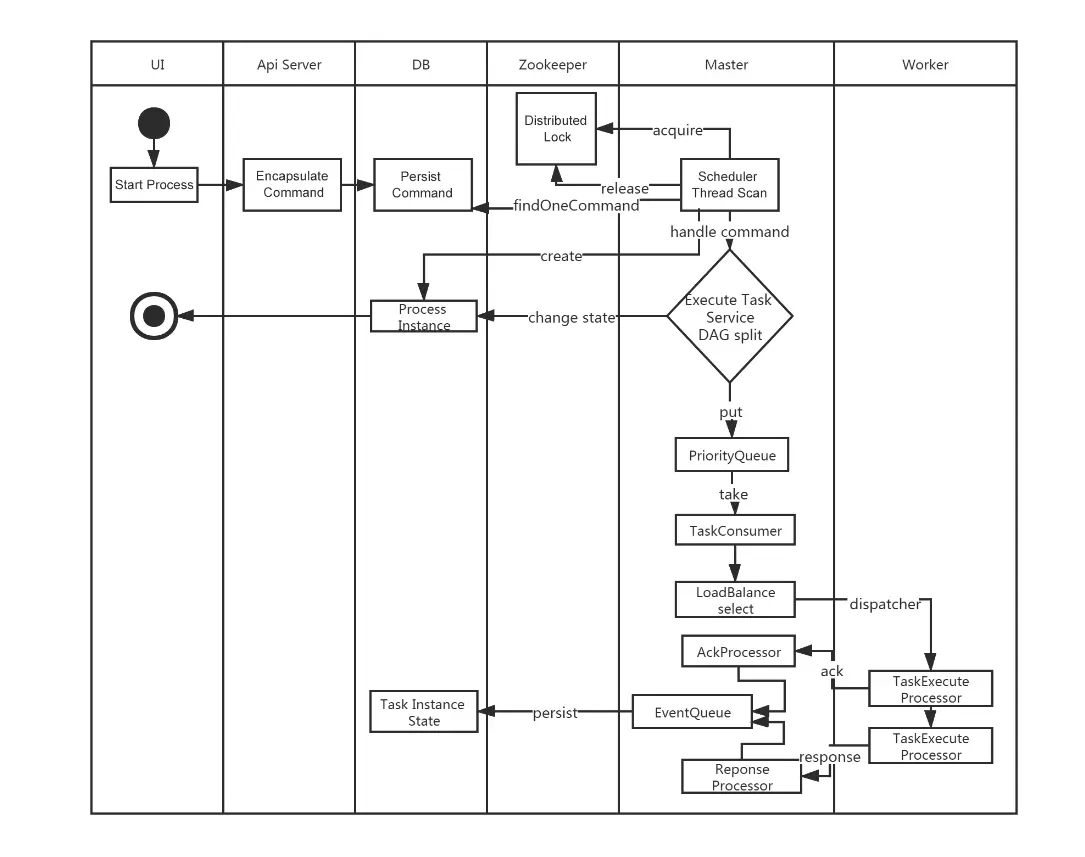

工作流定义启动流程

很丝滑有木有（这里面没有alert-server的位置，不过这个也不负责具体的任务执行）

DolphinScheduler核心模块

在二进制文件部署方案中，DolphinScheduler主要是有4个核心server如下：

• alert-server 提供告警服务，通过告警插件的方式实现丰富的告警手段。

• master-server MasterServer采用分布式无中心设计理念，MasterServer主要负责 DAG 任务切分、任务提交监控，并同时监听其它MasterServer和WorkerServer的健康状态。 MasterServer服务启动时向Zookeeper注册临时节点，通过监听Zookeeper临时节点变化来进行容错处理。 MasterServer基于netty提供监听服务。

该服务内主要包含: DistributedQuartz分布式调度组件，主要负责定时任务的启停操作，当quartz调起任务后，Master内部会有线程池具体负责处理任务的后续操作；

MasterSchedulerService是一个扫描线程，定时扫描数据库中的t_ds_command表，根据不同的命令类型进行不同的业务操作；

WorkflowExecuteRunnable主要是负责DAG任务切分、任务提交监控、各种不同事件类型的逻辑处理；

TaskExecuteRunnable主要负责任务的处理和持久化，并生成任务事件提交到工作流的事件队列；

EventExecuteService主要负责工作流实例的事件队列的轮询；

StateWheelExecuteThread主要负责工作流和任务超时、任务重试、任务依赖的轮询，并生成对应的工作流或任务事件提交到工作流的事件队列；

FailoverExecuteThread主要负责Master容错和Worker容错的相关逻辑；

• worker-server WorkerServer也采用分布式无中心设计理念，WorkerServer主要负责任务的执行和提供日志服务。 WorkerServer服务启动时向Zookeeper注册临时节点，并维持心跳。 WorkerServer基于netty提供监听服务。

• api-server API接口层，主要负责处理前端UI层的请求。该服务统一提供RESTful api向外部提供请求服务。

从严格意义上来讲，api-server包含了两个模块，一个是后端接口api-server，一个是api-ui前端页面。在dolphinscheduler的二进制部署方案中ApiServer和ui是合并打包的。

在实际的生产环境中一般前后端是分离部署，一个是缩小上线改动的影响范围，上线效率更快，一个是前端和后端的部署机器没必要都保持一样的数量，分离部署更灵活，这个博文是使用最新的release版本3.2.1进行部署的。（2024年7月22日）

• api-ui

系统的前端页面，提供系统的各种可视化操作界面。

部署方案

DolphinScheduler部署主要有四种：

• 单机部署(Standalone)
• 伪集群部署(Pseudo-Cluster)
• 集群部署(Cluster)
• 快速试用 Kubernetes 部署

其中单机部署主要是用于操作体验，并不能执行工作流调度。

官网部署指南：https://dolphinscheduler.apache.org/zh-cn/docs/3.2.2/%E9%83%A...

DolphinScheduler官网提供了二进制文件部署，这种我也试了一下，安装流程很流畅，不过还是没有采用这种部署方案，主要考虑后面产品或者业务会提一些需求，需要这边基于最新的版本做一些开发。

最终决定采用如下两套部署方案：

• 伪集群部署方案 作为测试环境(stag)
• 集群部署方案 作为线上环境(prod)

下文用stag和prod作为测试环境和线上环境标志。

源代码开发pom管理有两种方案：

1. 升级版本信息3.2.1到3.2.2
2. 使用snapshot版本

为了不跟主线混淆主版本，也是致敬经典，我就使用snapshot作为后续的开发迭代版本了。

修改pom版本

本文基于3.2.1版本统一改成了snapshot版本，这样我自己修改的代码，重新编译之后可以在测试或者生产环境生效。

<groupId>org.apache.dolphinscheduler</groupId>
<artifactId>dolphinscheduler</artifactId>
<version>3.2.100-SNAPSHOT</version>

备注：需要修改所有子模块的pom版本信息。

修改通用环境配置

目前环境需要的依赖或者配置信息目录在根目录下的script/env下，/script/env下保存了测试环境和线上环境都要求一致的配
