Apache DolphinScheduler：深入了解大数据调度工具

一、海豚调度介绍

• Apache DolphinScheduler 是一个分布式易扩展的可视化DAG工作流任务调度开源系统。适用于企业级场景，提供了一个可视化操作任务、工作流和全生命周期数据处理过程的解决方案。

• Apache DolphinScheduler 旨在解决复杂的大数据任务依赖关系，并为应用程序提供数据和各种 OPS 编排中的关系。解决数据研发ETL依赖错综复杂，无法监控任务健康状态的问题。DolphinScheduler 以 DAG（Directed Acyclic Graph，DAG）流式方式组装任务，可以及时监控任务的执行状态，支持重试、指定节点恢复失败、暂停、恢复、终止任务等操作。

二、海豚调度特性

简单易用：

• 可视化 DAG: 用户友好的，通过拖拽定义工作流的，运行时控制工具
  模块化操作: 模块化有助于轻松定制和维护。

• 模块化操作: 模块化有助于轻松定制和维护。

丰富的使用场景：

• 支持多种任务类型: 支持Shell、MR、Spark、SQL等10余种任务类型，支持跨语言，易于扩展

• 丰富的工作流操作: 工作流程可以定时、暂停、恢复和停止，便于维护和控制全局和本地参数。

High Reliability：

• 高可靠性: 去中心化设计，确保稳定性。原生 HA 任务队列支持，提供过载容错能力。DolphinScheduler 能提供高度稳健的环境。

High Scalability：

• 高扩展性: 支持多租户和在线资源管理。支持每天10万个数据任务的稳定运行。

三、建议配置

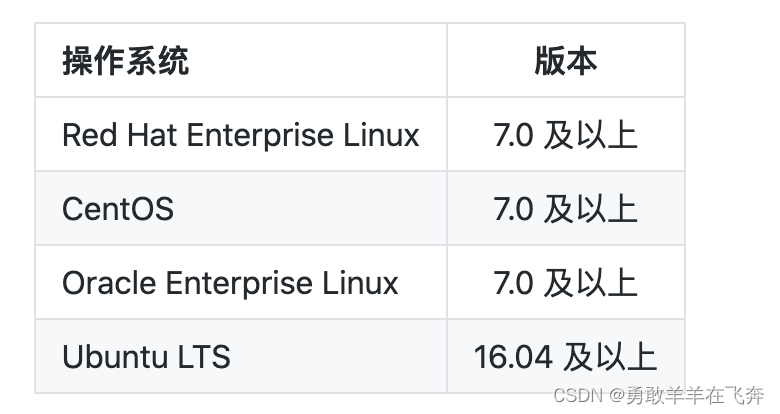

操作系统版本要求

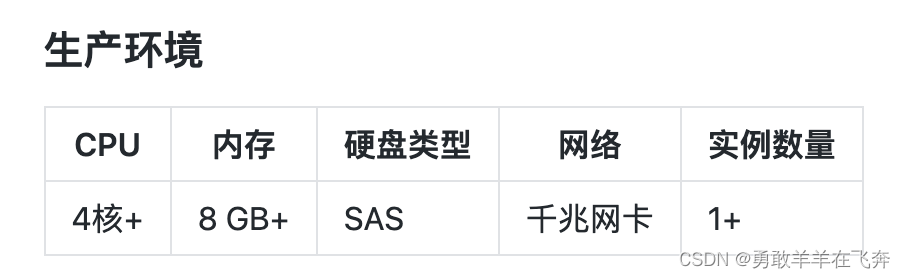

服务器建议配置
网络要求

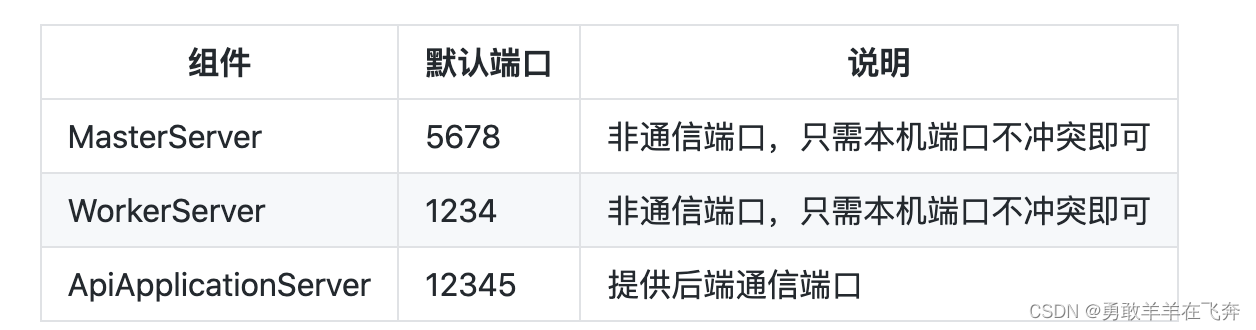

Apache DolphinScheduler正常运行提供如下的网络端口配置：

客户端Web浏览器要求

Apache DolphinScheduler 推荐 Chrome 以及使用 Chromium 内核的较新版本浏览器访问前端可视化操作界面

四、名词解释

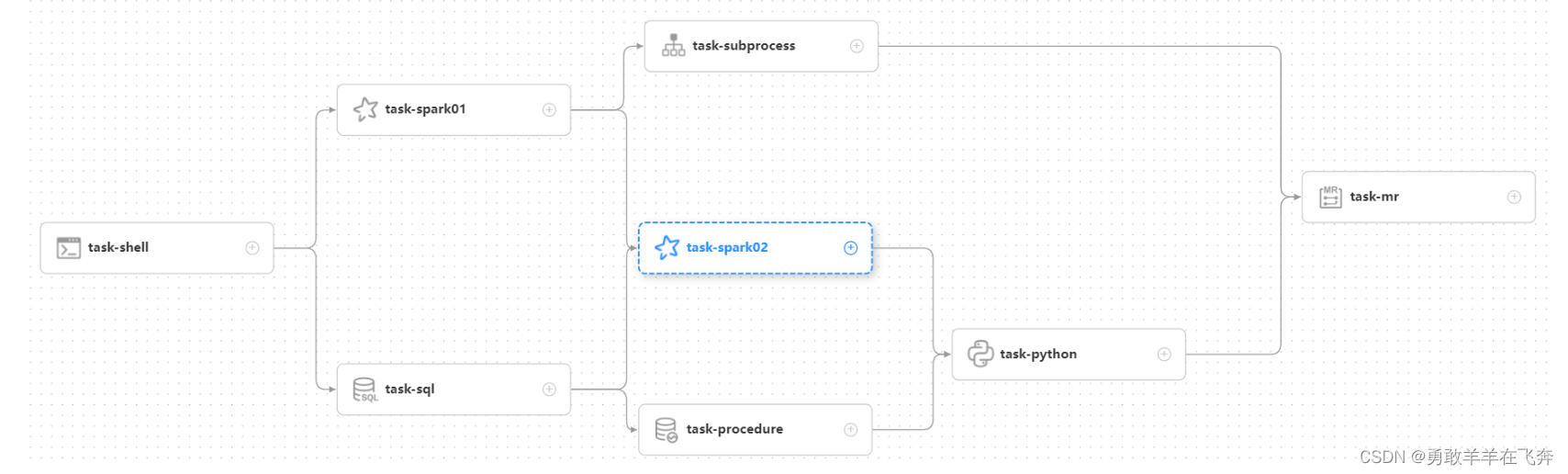

DAG：全称 Directed Acyclic Graph，简称 DAG。工作流中的 Task 任务以有向无环图的形式组装起来，从入度为零的节点进行拓扑遍历，直到无后继节点为止。举例如下图：

1. 流程定义：通过拖拽任务节点并建立任务节点的关联所形成的可视化DAG

2. 流程实例：流程实例是流程定义的实例化，可以通过手动启动或定时调度生成。每运行一次流程定义，产生一个流程实例

3. 任务实例：任务实例是流程定义中任务节点的实例化，标识着某个具体的任务

4. 任务类型：目前支持有 SHELL、SQL、SUB_PROCESS(子流程)、PROCEDURE、MR、SPARK、PYTHON、DEPENDENT(依赖)，同时计划支持动态插件扩展，注意：其中 SUB_PROCESS类型的任务需要关联另外一个流程定义，被关联的流程定义是可以单独启动执行的

5. 调度方式：系统支持基于 cron 表达式的定时调度和手动调度。命令类型支持：启动工作流、从当前节点开始执行、恢复被容错的工作流、恢复暂停流程、从失败节点开始执行、补数、定时、重跑、暂停、停止、恢复等待线程。其中 恢复被容错的工作流 和 恢复等待线程 两种命令类型是由调度内部控制使用，外部无法调用

6. 定时调度：系统采用 quartz 分布式调度器，并同时支持cron表达式可视化的生成

7. 依赖：系统不单单支持 DAG 简单的前驱和后继节点之间的依赖，同时还提供任务依赖节点，支持流程间的自定义任务依赖

8. 优先级：支持流程实例和任务实例的优先级，如果流程实例和任务实例的优先级不设置，则默认是先进先出

9. 邮件告警：支持 SQL任务 查询结果邮件发送，流程实例运行结果邮件告警及容错告警通知

10. 失败策略：对于并行运行的任务，如果有任务失败，提供两种失败策略处理方式，继续是指不管并行运行任务的状态，直到流程失败结束。结束是指一旦发现失败任务，则同时Kill掉正在运行的并行任务，流程失败结束

11. 补数：补历史数据，支持区间并行和串行两种补数方式，其日期选择方式包括日期范围和日期枚举两种

五、模块介绍

• dolphinscheduler-master master模块，提供工作流管理和编排服务。

• dolphinscheduler-worker worker模块，提供任务执行管理服务。

• dolphinscheduler-alert 告警模块，提供 AlertServer 服务。

• dolphinscheduler-api web应用模块，提供 ApiServer 服务。

• dolphinscheduler-common 通用的常量枚举、工具类、数据结构或者基类

• dolphinscheduler-dao 提供数据库访问等操作。

• dolphinscheduler-remote 基于 netty 的客户端、服务端

• dolphinscheduler-service service模块，包含Quartz、Zookeeper、日志客户端访问服务，便于server模块和api模块调用

• dolphinscheduler-ui 前端模块

六、功能介绍

1.项目首页

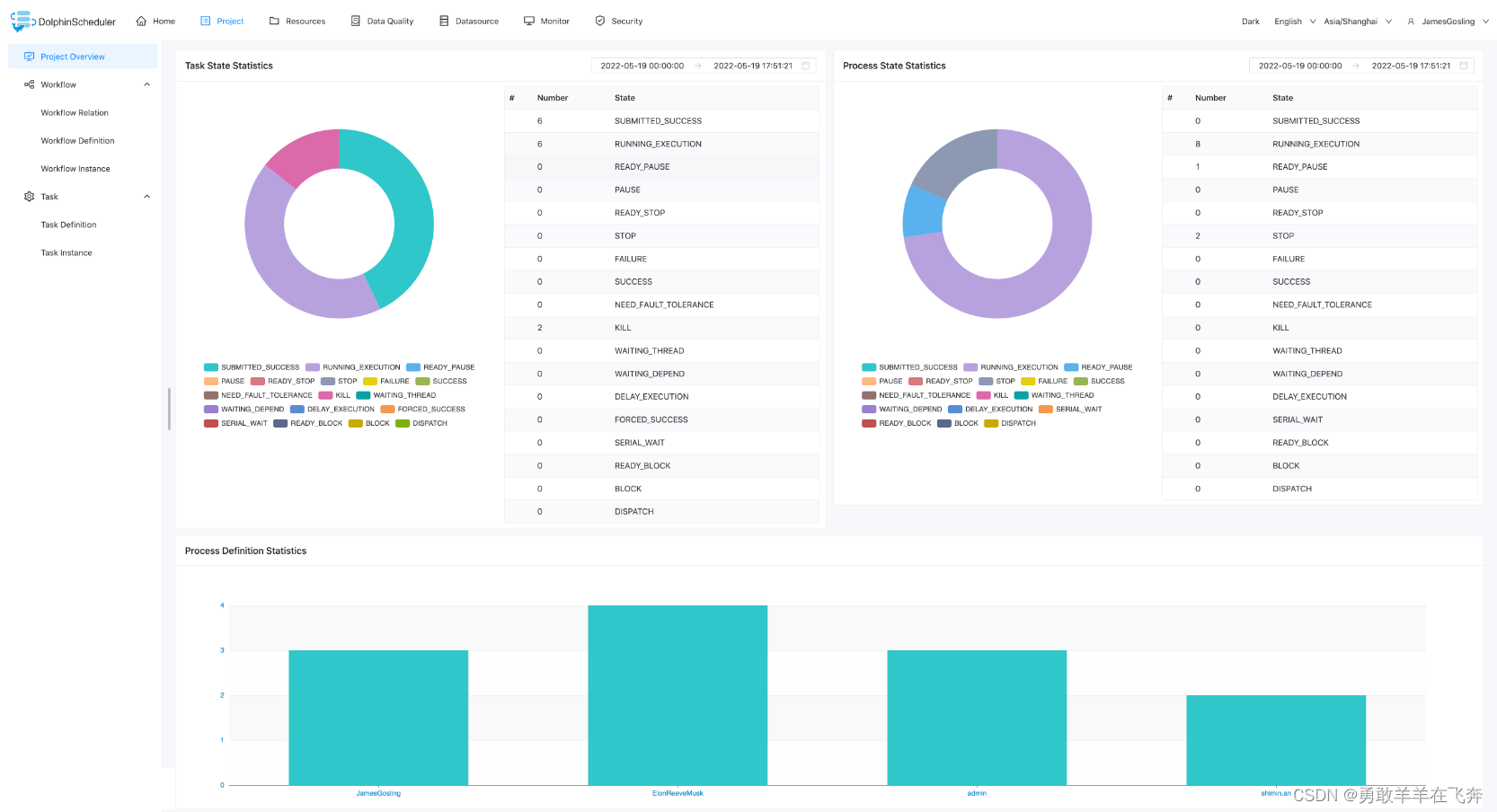

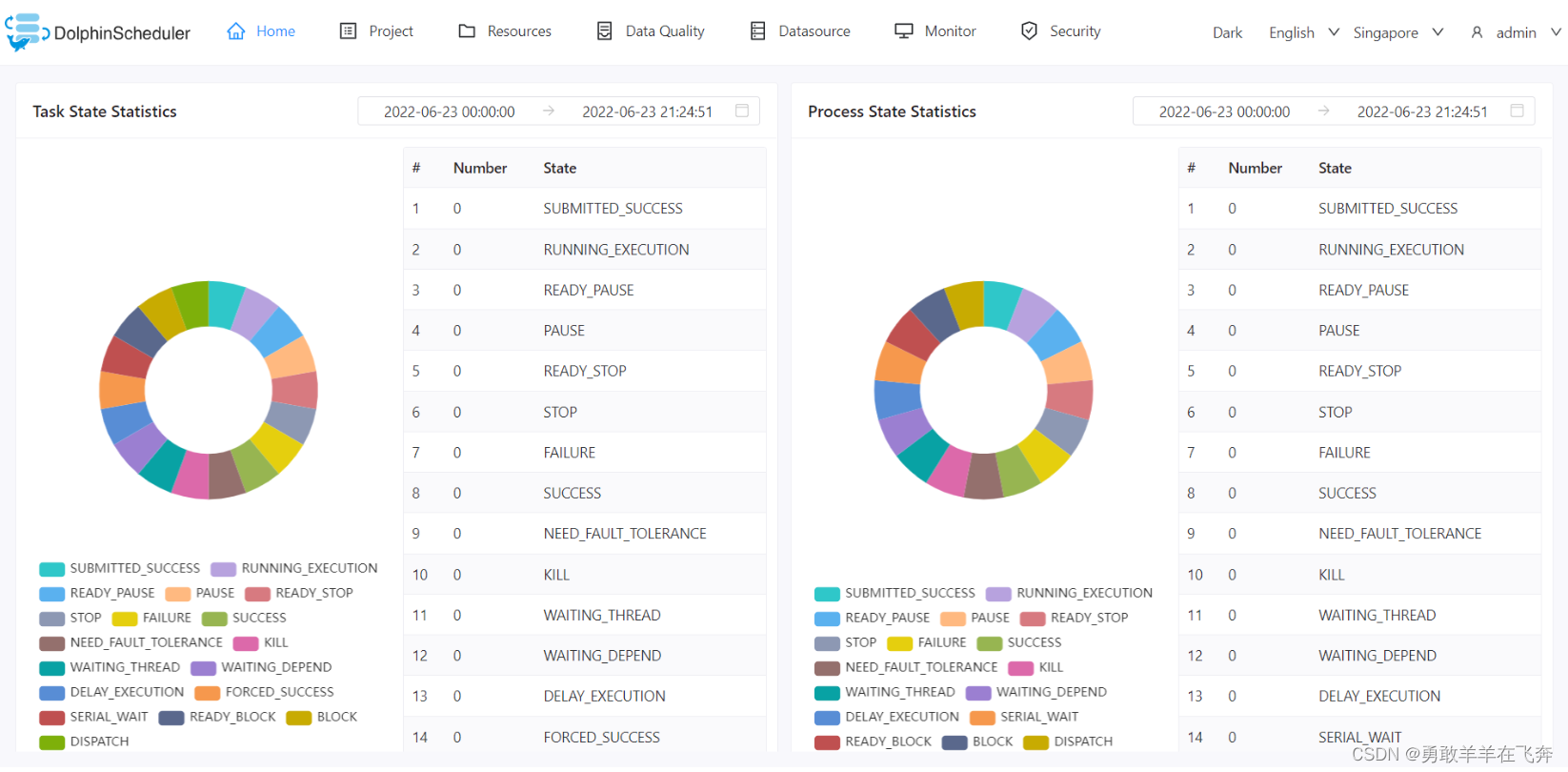

在项目管理页面点击项目名称链接，进入项目首页，如下图所示，项目首页包含该项目的任务状态统计、流程状态统计、工作流定义统计。这几个指标的说明如下

• 任务状态统计：在指定时间范围内，统计任务实例中状态为提交成功、正在运行、准备暂停、暂停、准备停止、停止、失败、成功、需要容错、kill、等待线程的个数

• 流程状态统计：在指定时间范围内，统计工作流实例中状态为提交成功、正在运行、准备暂停、暂停、准备停止、停止、失败、成功、需要容错、kill、等待线程的个数

• 工作流定义统计：统计用户创建的工作流定义及管理员授予该用户的工作流定义

2.工作流定义

创建工作流定义

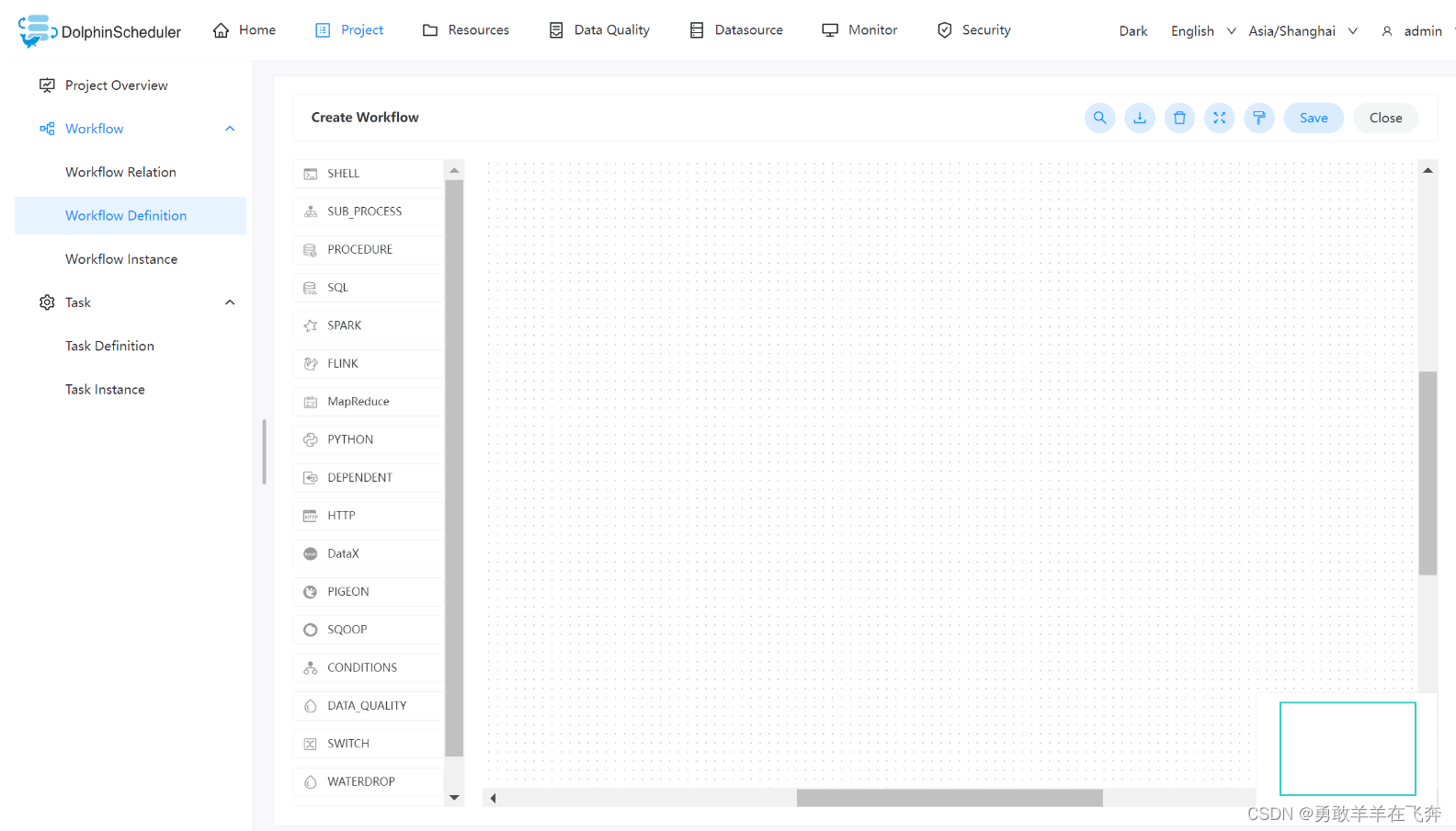

• 点击项目管理->工作流->工作流定义，进入工作流定义页面，点击“创建工作流”按钮，进入工作流DAG编辑页面，如下图所示：

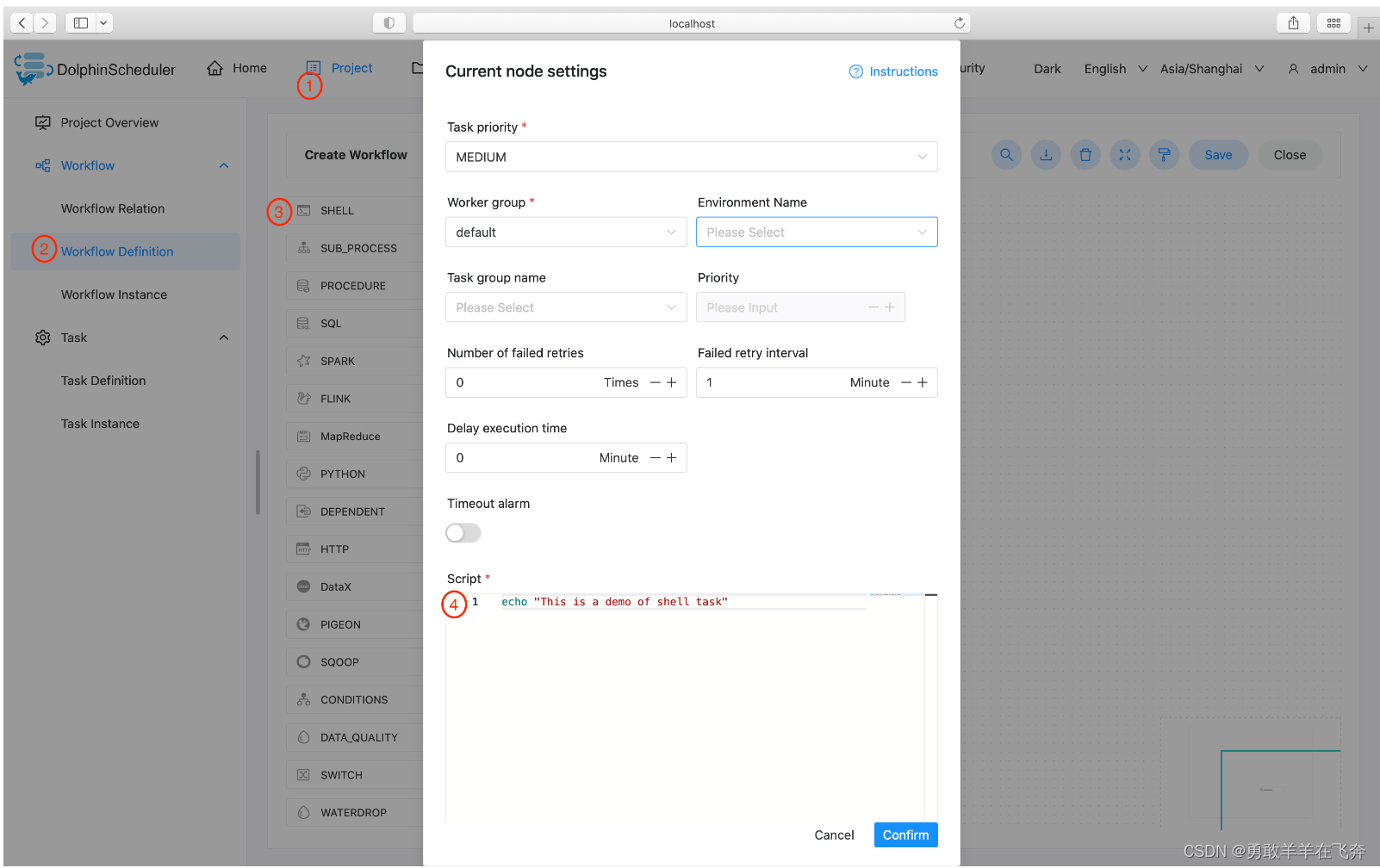

工具栏中拖拽 到画板中，新增一个Shell任务,如下图所示：

添加Shell任务的参数设置：

• 填写“节点名称”，“描述”，“脚本”字段；

• “运行标志”勾选“正常”，若勾选“禁止执行”，运行工作流不会执行该任务；

• 选择“任务优先级”：当 worker 线程数不足时，级别高的任务在执行队列中会优先执行，相同优先级的任务按照先进先出的顺序执行；

• 超时告警（非必选）：勾选超时告警、超时失败，填写“超时时长”，当任务执行时间超过超时时长，会发送告警邮件并且任务超时失败；

• 资源（非必选）：资源文件是资源中心->文件管理页面创建或上传的文件，如文件名为 test.sh，脚本中调用资源命令为 sh test.sh。注意调用需要使用资源的全路径；

• 自定义参数（非必填）；

• 点击"确认添加"按钮，保存任务设置。

配置任务之间的依赖关系：

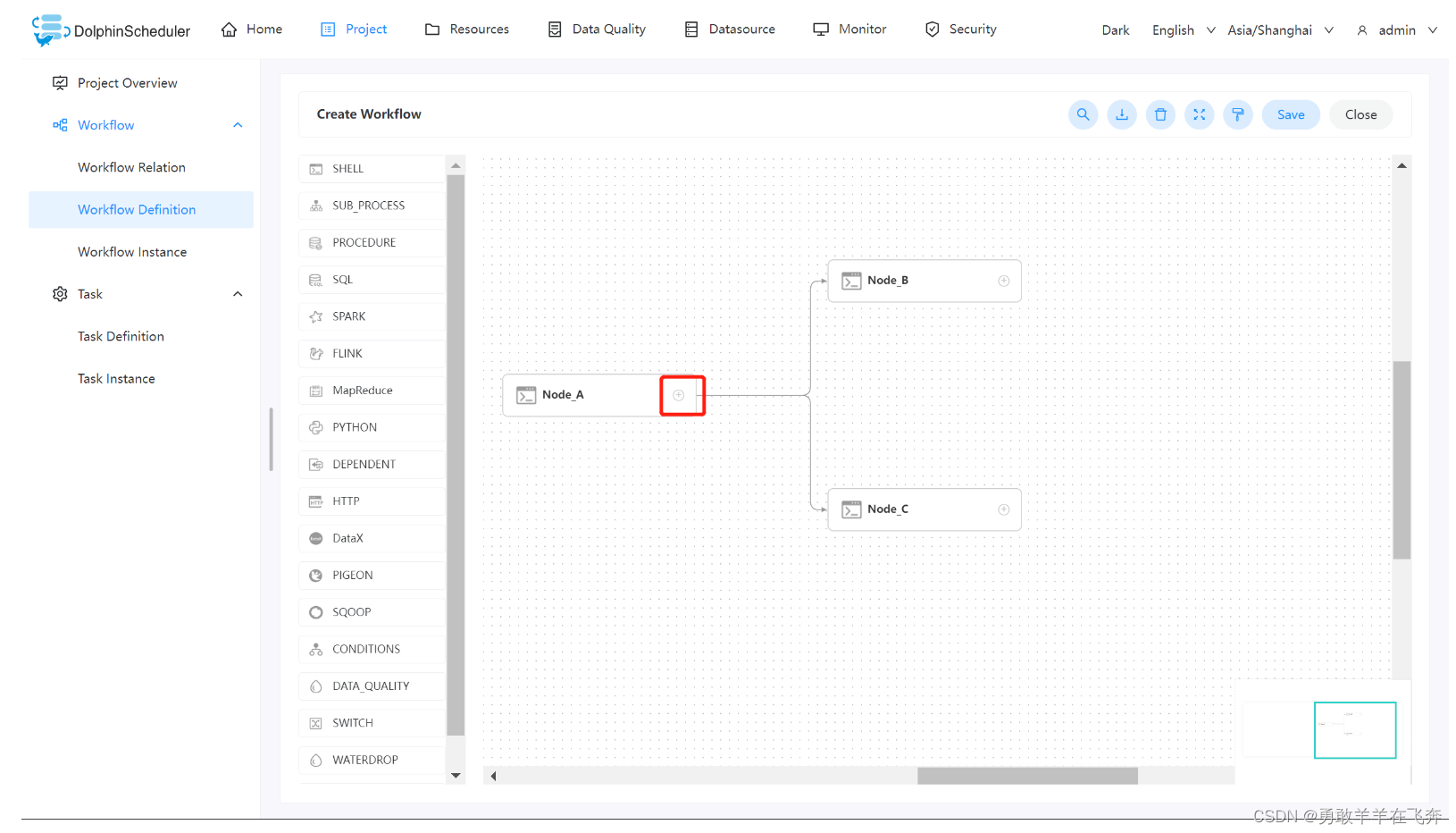

• 点击任务节点的右侧加号连接任务；如下图所示，任务 Node_B 和任务 Node_C 并行执行，当任务 Node_A 执行完，任务 Node_B、Node_C 会同时执行。

实时任务的依赖关系：

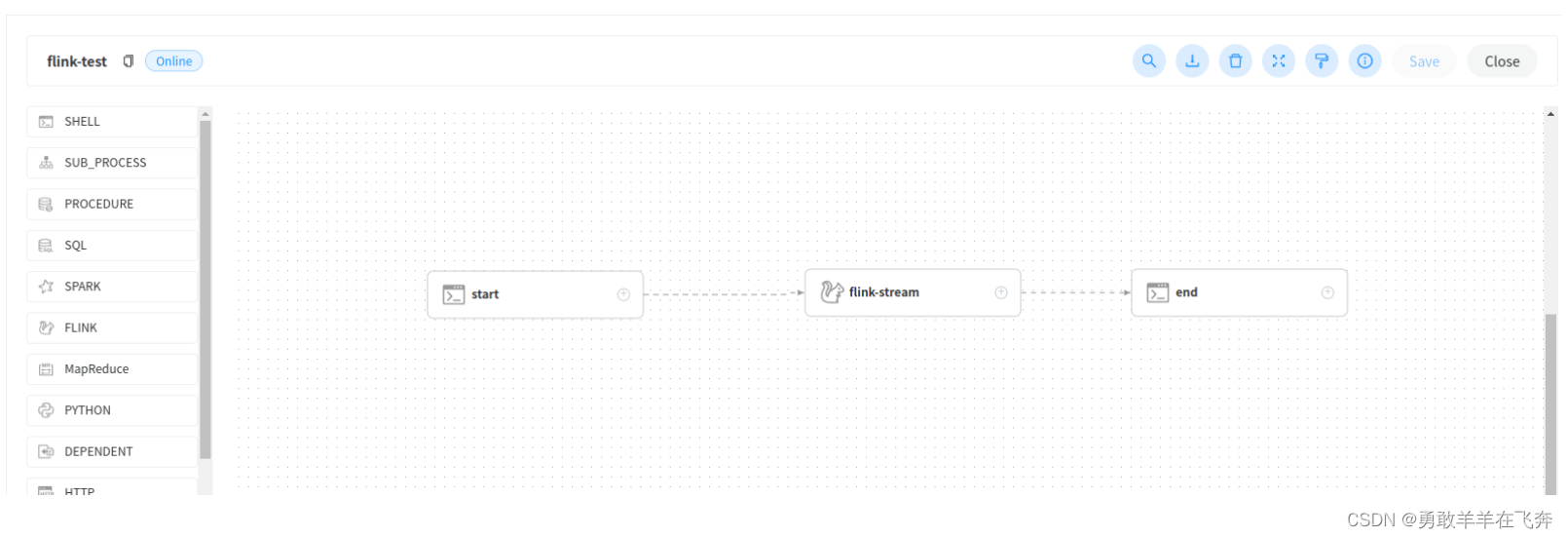

• 若DAG中包含了实时任务的组件，则实时任务的关联关系显示为虚线，在执行工作流实例的时候会跳过实时任务的执行

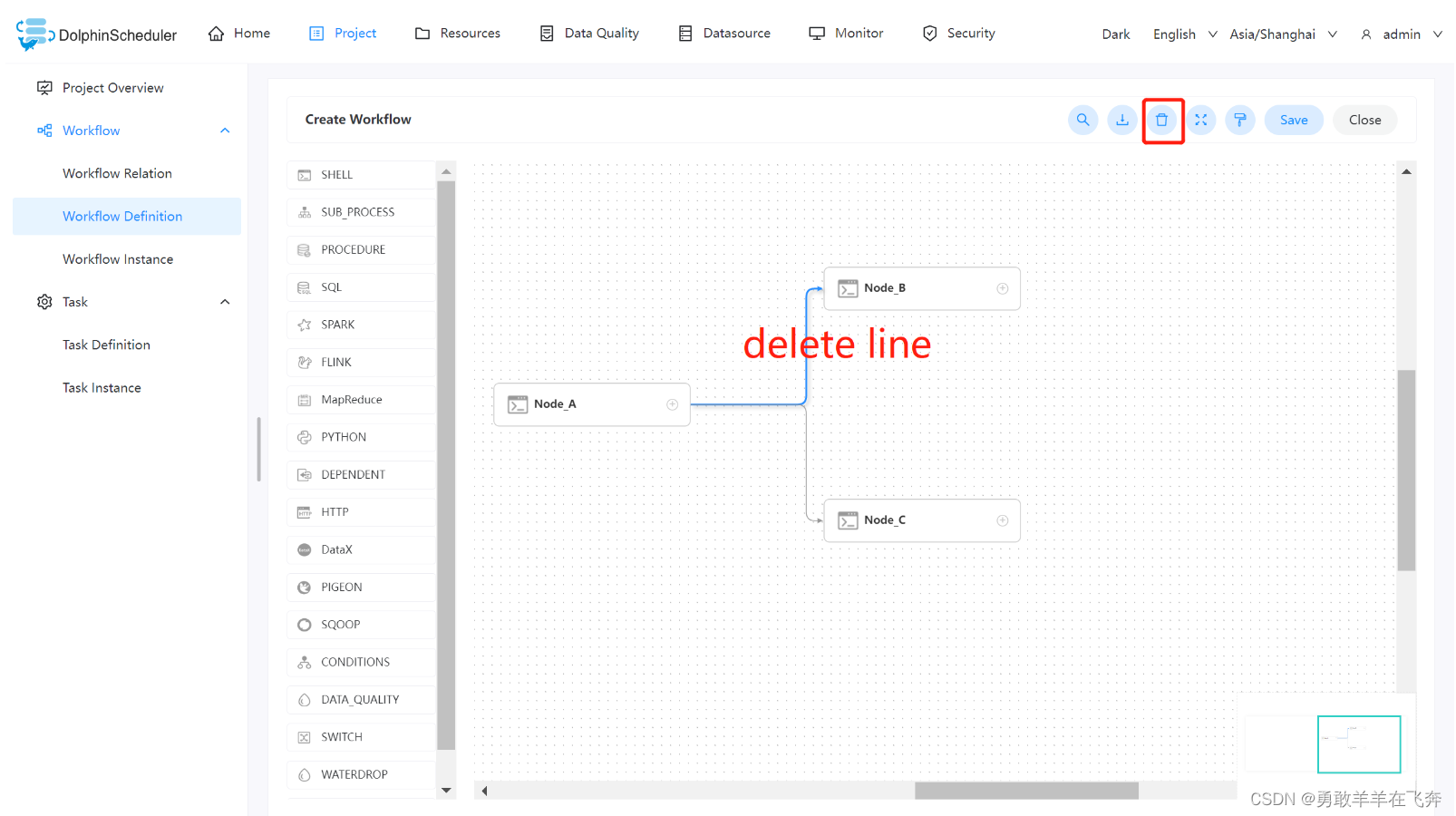

删除依赖关系：点击右上角"箭头"图标，选中连接线，点击右上角"删除"图标，删除任务间的依赖关系。

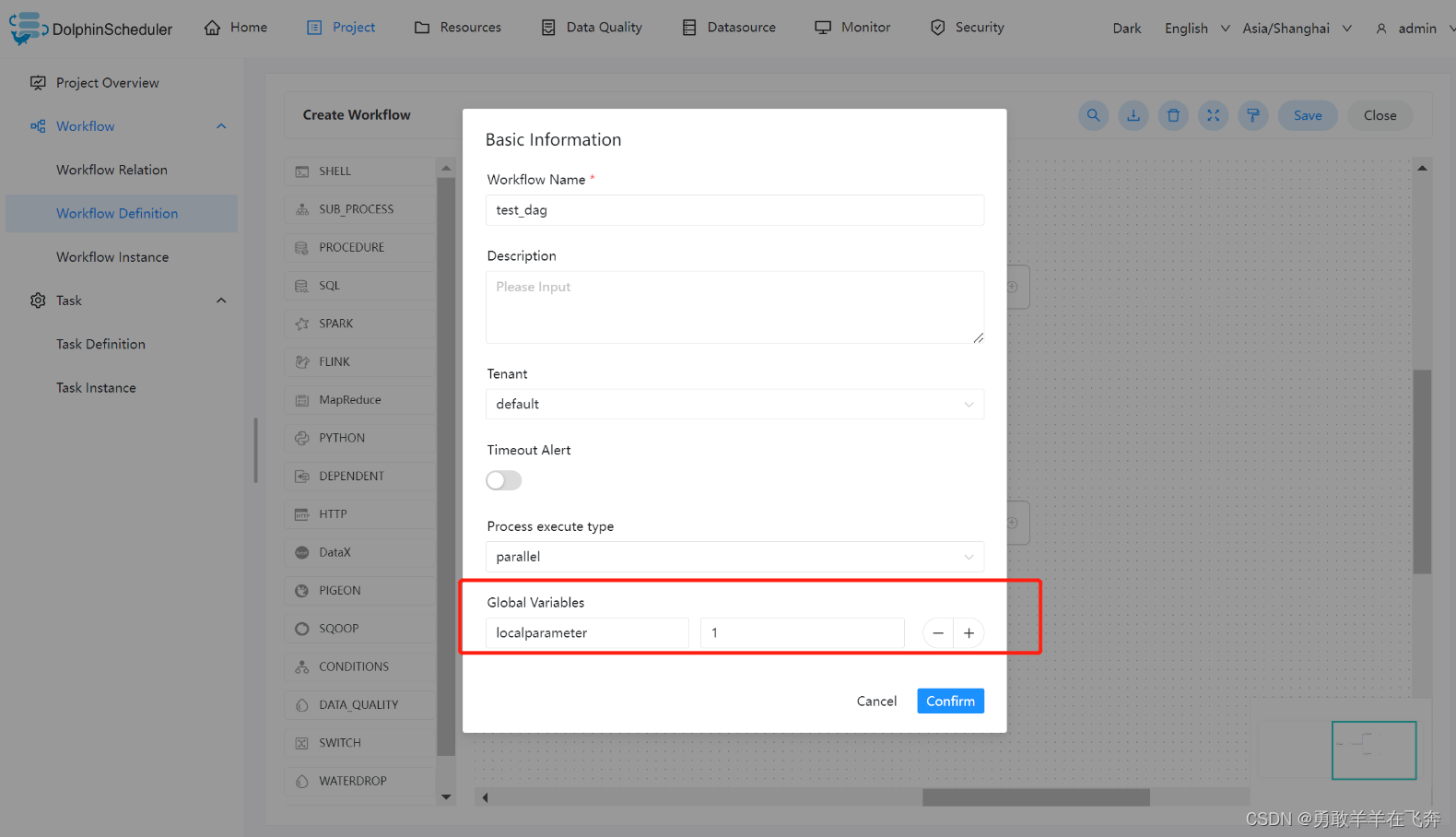

保存工作流定义：点击”保存“按钮，弹出"设置DAG图名称"弹框，如下图所示，输入工作流定义名称，工作流定义描述，设置全局参数（选填，参考全局参数），点击"添加"按钮，工作流定义创建成功。

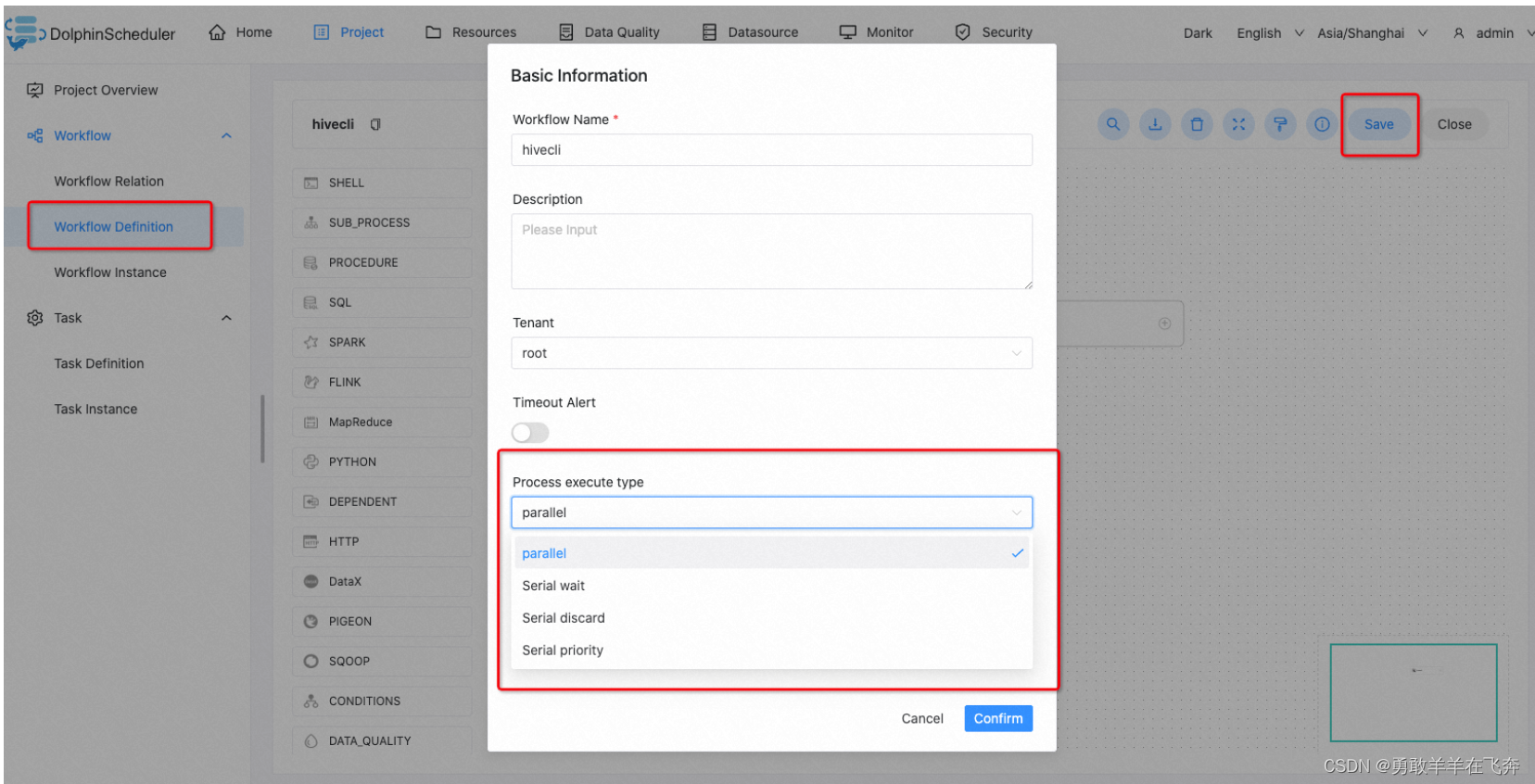

执行策略：

• 并行：如果对于同一个工作流定义，同时有多个工作流实例，则并行执行工作流实例。

• 串行等待：如果对于同一个工作流定义，同时有多个工作流实例，则并行执行工作流实例。

• 串行抛弃：如果对于同一个工作流定义，同时有多个工作流实例，则抛弃后生成的工作流实例并杀掉正在跑的实例。

• 串行优先：如果对于同一个工作流定义，同时有多个工作流实例，则按照优先级串行执行工作流实例。

工作流定义操作功能

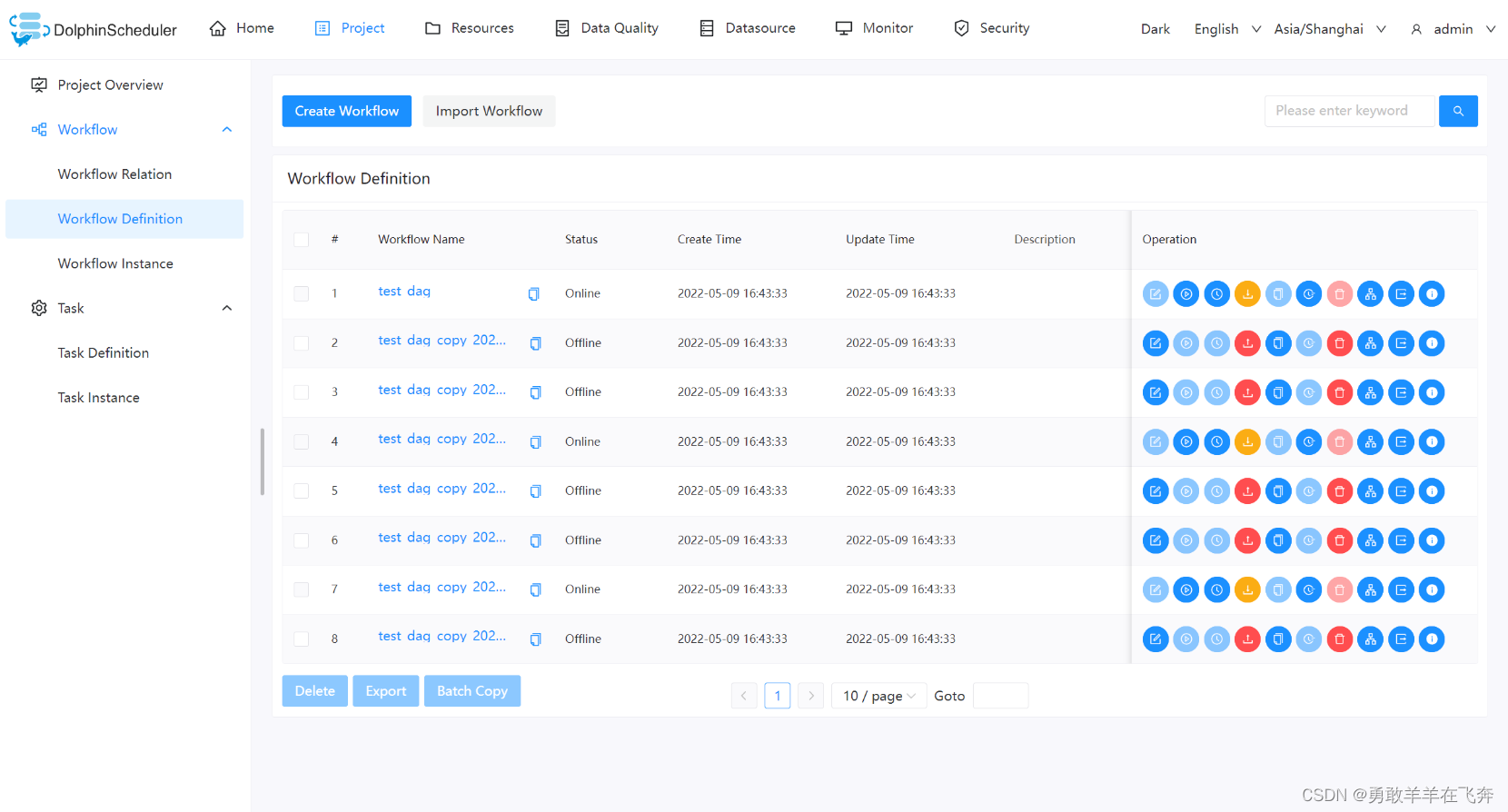

点击项目管理->工作流->工作流定义，进入工作流定义页面，如下图所示:

工作流定义列表的操作功能如下：

• 编辑：只能编辑"下线"的工作流定义。工作流DAG编辑同创建工作流定义。

• 上线：工作流状态为"下线"时，上线工作流，只有"上线"状态的工作流能运行，但不能编辑。

• 下线：工作流状态为"上线"时，下线工作流，下线状态的工作流可以编辑，但不能运行。

• 运行：只有上线的工作流能运行。运行操作步骤见运行工作流

• 定时：只有上线的工作流能设置定时，系统自动定时调度工作流运行。创建定时后的状态为"下线"，需在定时管理页面上线定时才生效。定时操作步骤见工作流定时

• 定时管理：定时管理页面可编辑、上线/下线、删除定时。

• 删除：删除工作流定义。在同一个项目中，只能删除自己创建的工作流定义，其他用户的工作流定义不能进行删除，如果需要删除请联系创建用户或者管理员。

• 下载：下载工作流定义到本地。

• 树形图：以树形结构展示任务节点的类型及任务状态，如下图所示：
