F1C200S挖坑日记（1）——前言

原创 已于 2023-05-25 21:12:21 修改 · 3.2k 阅读 · 32 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #嵌入式硬件 #linux

于 2023-05-24 22:57:34 首次发布
作者分享了自己设计智能手表的经历，对比了STM32L4和HC32F460的性能问题后，选择了F1C200S作为新的核心芯片，因其内置64MDDR和低功耗特性。作者计划基于此芯片重启项目，并参考了多个教程和社区资源进行开发，包括LC-PI-200S和荔枝派等开发板的使用，以及Linux系统的移植和调试。

        之前一直想自己设计一款智能手表锻炼自己的能力，顺便可以装个逼，也希望开源给大伙复刻，在群友和各路大神的帮助下，曾经设计过SMT32L431以及HC32F460的手表，STM32L4性能太低，HC32也遇到不能调试的问题，最后也都咕咕了。

        毕业前时间多了这不又想着重启项目，于是乎寻找合适的IC，偶然的机会注意到了F1C200S，看到稚晖君也做了它的项目，所以这个芯片应该可行性OK（强烈的信任感！）淘宝也有卖F1C200S的开发板像荔枝派和LCtech那款，包括立创社区也有大佬开源。

        于是乎！我也打算尝试下！这款芯片的性能真比STM32强多了

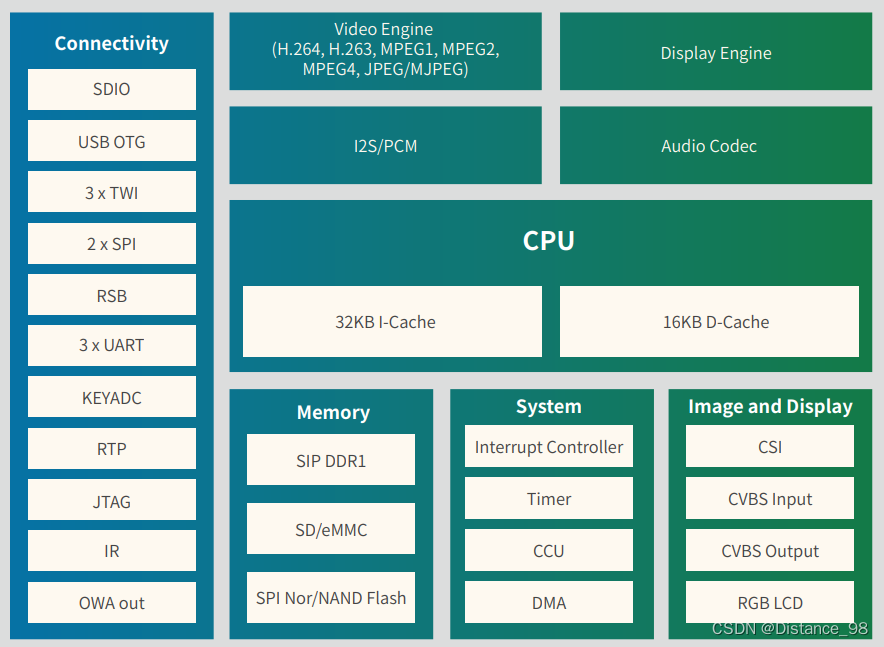

        给大家参考下

        别的不说，这个芯片内置了64M的DDR。再对比下STM32F4系列，最高也就192K啊！！简直香到家了。咱再对比下功耗，以我用的最多的STM32F407VE来看，数据手册参数如下：

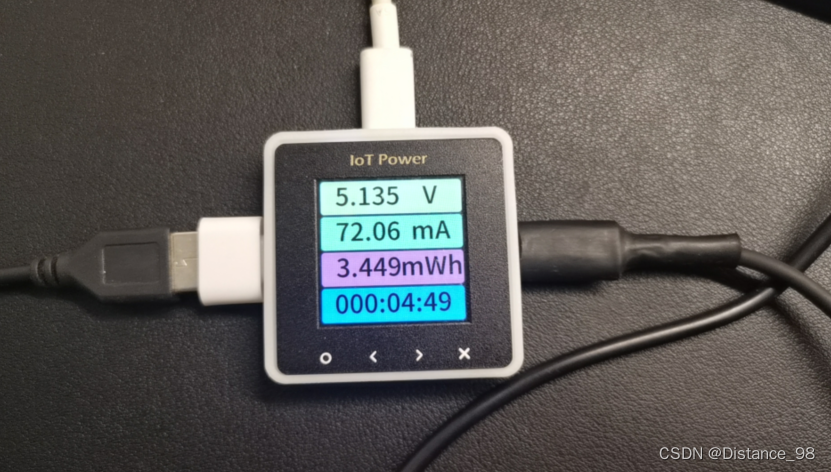

         而我买的F1C200S的开发板，裸奔上电测试功耗如下：

         而且这玩意运行频率还高啊，配个屏幕玩，多香啊，而且我也看到有人拿它玩LVGL了。

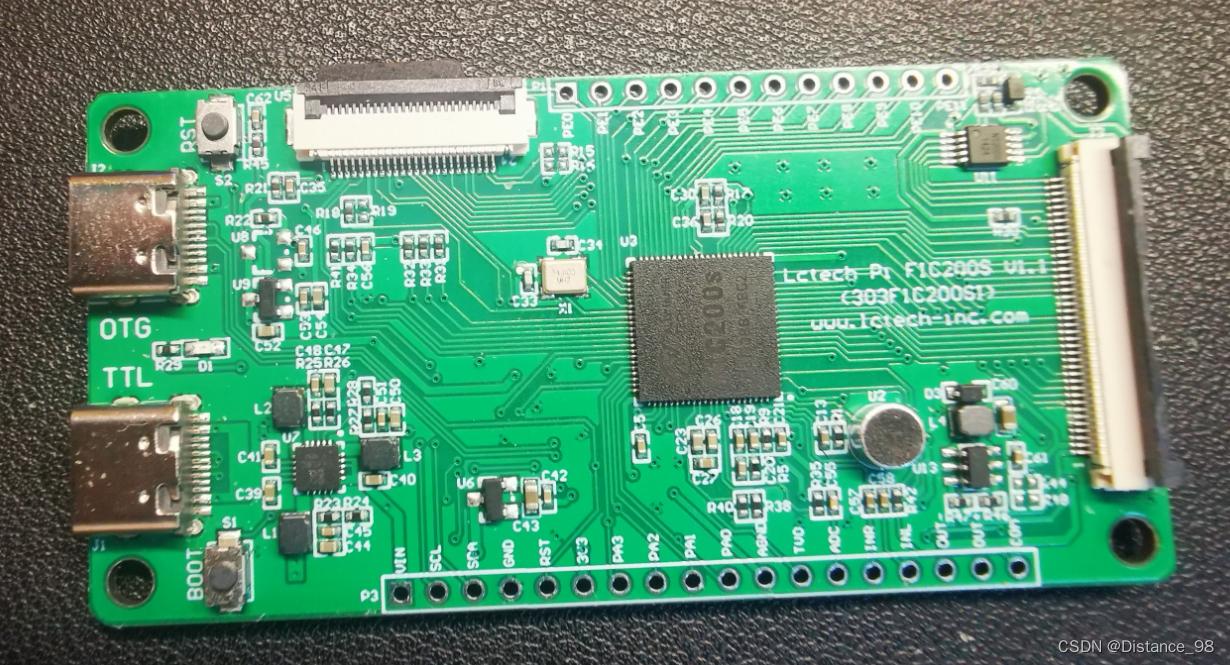

于是乎，开发板到手

         后面给大家从头整理下他的开发过程

在完成本教程之前本人所参考过的资料如下：

LC-PI-200S - LCWIKI (lcmaker.com)

初见 - Sipeed Wiki

《保姆级教程》全志F1C100S/F1C200S spi-flash 启动全流程适配烧录及踩坑指南 / 全志 SOC / WhyCan Forum(哇酷开发者社区)

荔枝派nano（f1c100s)从零开始TF卡启动（附源码下载） (betheme.net)

自制F1C200S demo板（四、TF卡启动）_f1c100s中probe不了tf卡_a11999114的博客-优快云博客

【buildroot适配】local.mk添加自带编译linux和uboot资源_buildroot local.mk_IT小生lkc的博客-优快云博客 全志F1C100s主线linux入坑记录 （1）linux系统移植_鱼尾001的博客-优快云博客

peng-zhihui/Planck-Pi: Super TINY & Low-cost Linux Develop-Kit Based On F1C200s. (github.com)

Simakeng/F1c100s-Dev-Note: AllWinner F1c100s SoC 调试开发笔记 (github.com)

 以及正点原子IMX6ULL开发资料

以及荔枝派交流群各位群友的帮助~~非常感谢各位的帮忙
