PCIE协议-2-事务层规范-Message Request Rules

2.2.8 消息请求规则

本文档定义了以下几组消息：

• INTx 中断信号
• 电源管理
• 错误信号
• 锁定事务支持
• 插槽电源限制支持
• 厂商定义消息
• 延迟容忍度报告（LTR）消息
• 优化缓冲区冲洗/填充（OBFF）消息
• 设备就绪状态（DRS）消息
• 功能就绪状态（FRS）消息
• 精确时间测量（PTM）消息

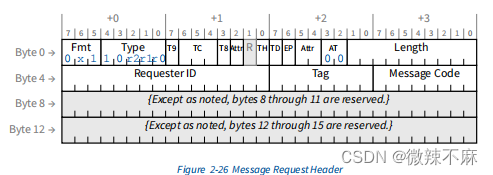

• requester ID[15:0] 和Tag[9:0]，形成事务ID。
• message code[7:0] - 指定请求中体现的特定消息。
• 所有消息请求使用 Msg 或 MsgD 类型字段编码。
• message code字段必须完全解码（不允许消息别名）。
• Attr[2] 字段不是保留的,除非特别标明为保留。
• Attr[1:0] 字段是保留的, 除非另有注明。
• LN 不适用于消息请求，该位是保留的。
• TH 不适用于消息请求，该位是保留的,除非另有注明。
• AT[1:0] 必须是 00b，接收方不要求或鼓励检查这一点。
• byte8 到 15 是保留的，除非另有注明。
• 消息请求是转发的，不需要完成返回。
• 消息请求遵循与内存写请求相同的排序规则。

包括厂商定义消息在内的许多类型的消息，可能在非 D0状态下使用，强烈建议当端口的桥接功能处于 D1、D2 和 D3Hot 状态时，端口处理消息的方式与处于 D0 状态时相同。强烈建议 type0功能支持在非 D0状态下生成和接收消息。

除了地址和ID路由之外，消息还支持几种其他的路由机制。这些机制被称为“隐式”的，因为不需要指定地址或ID来确定目的地，而是通过路由类型隐含目的地。以下规则涵盖了消息路由机制：

• 消息路由使用类型字段的 r[2:0] 子字段来确定

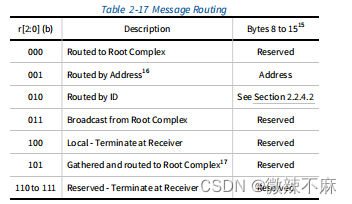

1. 消息路由的 r[2:0] 值在表 2-17 中定义
2. 每个消息的允许值在以下各节中定义



2.2.8.1 INTx 中断信号规则

消息信号中断（MSI 或 MSI-X）是 PCI Express 中首选的中断信号机制（见第 6.1 节）。然而，在某些系统中，可能存在无法支持 MSI 或 MSI-X 机制的功能。INTx 虚拟线中断信号机制用
