一、DAC 简介

DAC(Digital-to-Analog Converter),即为数字/模拟转换模块,又称D/A转换器;

作用就是把输入的数字编码,转换成对应的模拟电压输出,它的功能与ADC 相反。即为输出波形和输出固定电压
例如:将一定比例电压值的数字信号转换为模拟信号。

在常见的数字信号系统中,大部分传感器信号被化成电压信号,而ADC 把电压模拟信号转换成易于计算机存储、处理的数字编码,由计算机处理完成后,再由DAC 输出电压模拟信号,该电压模拟信号常常用来驱动某些执行器件,使人类易于感知。

STM32 具有片上DAC 外设,它的分辨率可配置为8 位或12 位的数字输入信号,具有两个DAC输出通道,这两个通道互不影响,每个通道都可以使用DMA 功能,都具有出错检测能力,可外部触发
在双DAC模式下,2个通道可以独立地进行转换,也可以同时进行转换并同步地更新2个通道的输出。DAC可以通过引脚输入参考电压VREF+ 以获得更精确的转换结果。

DAC工作在12位模式时,数据可以设置成左对齐或右对齐

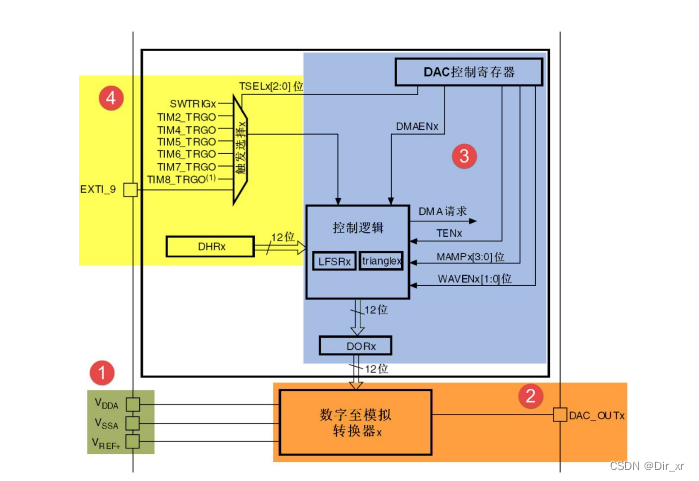

二、DAC的功能框图

DAC
整个DAC 模块围绕框图下方的“数字至模拟转换器x”展开,它的左边分别是参考电源的引脚:VDDA、VSSA 及Vref+,其中STM32 的DAC 规定了它的参考电压Vref+ 输入范围为2.4——3.3V。

“数字至模拟转换器x”的输入为DAC 的数据寄存器“DORx”的数字编码,经过它转换得的模拟信号由图中右侧的“DAC_OUTx”输出。而数据寄存器“DORx”又受“控制逻辑”支配,它可以控制数据寄存器加入一些伪噪声信号或配置产生三角波信号。

图中的左上角为DAC 的触发源,DAC根据触发源的信号来进行DAC 转换,其作用就相当于DAC 转换器的开关,它可以配置的触发源为外部中断源触发、定时器触发或软件控制触发。

参考电压

与ADC 外设类似,DAC 也使用VREF+ 引脚作为参考电压,在设计原理图的时候一般把VSSA 接地,把VREF+ 和VDDA 接3.3V,可得到DAC 的输出电压范围为:0~3.3V。

如果想让输出的电压范围变宽,可以在外部加一个电压调理电路,把0~3.3V 的DAC 输出抬升到特定的范围即可。

数模转换及输出通道

框图中的“数字至模拟转换器x”是核心部件,整个DAC 外设都围绕它而展开。它以左边的VREF+作为参考电源,以DAC 的数据寄存器“DORx”的数字编码作为输入,经过它转换得的模拟信号由右侧的“DAC_OUTx”通道输出。

其中各个部件中的“x”是指设备的标号,在STM32 中具有2 个这样的DAC 部件,每个DAC 有1 个对应的输出通道连接到特定的引脚,即:PA4-通道1,
PA5-通道2,为避免干扰,使用DAC 功能时,DAC 通道引脚需要被配置成模拟输入功能(AIN)。

触发源及DHRx 寄存器

在使用DAC 时,不能直接对上述DORx 寄存器写入数据,任何输出到DAC 通道x 的数据都必须写入到DHRx 寄存器中(其中包含DHR8Rx、DHR12Lx 等,根据数据对齐方向和分辨率的情况写入到对应的寄存器中)。

数据被写入到DHRx 寄存器后,DAC 会根据触发配置进行处理,若使用硬件触发,则DHRx 中的数据会在3 个APB1 时钟周期后传输至DORx,DORx 随之输出相应的模拟电压到输出通道;

若DAC 设置为外部事件触发,可以使用定时器(TIMx_TRGO)、EXTI_9 信号或软件触发(SWTRIGx)这几种方式控制数据DAC 转换的时机,例如使用定时器触发,配合不同时刻的DHRx 数据,可实现DAC 输出正弦波的功能。

三、STM32Cube MX配置

基础STM32Cube MX的配置可以参考这篇博客:STM32 CubeMx教程 – 基础知识及配置使用教程

这里讲一下DAC的一些通用配置介绍,具体使用在第四部分

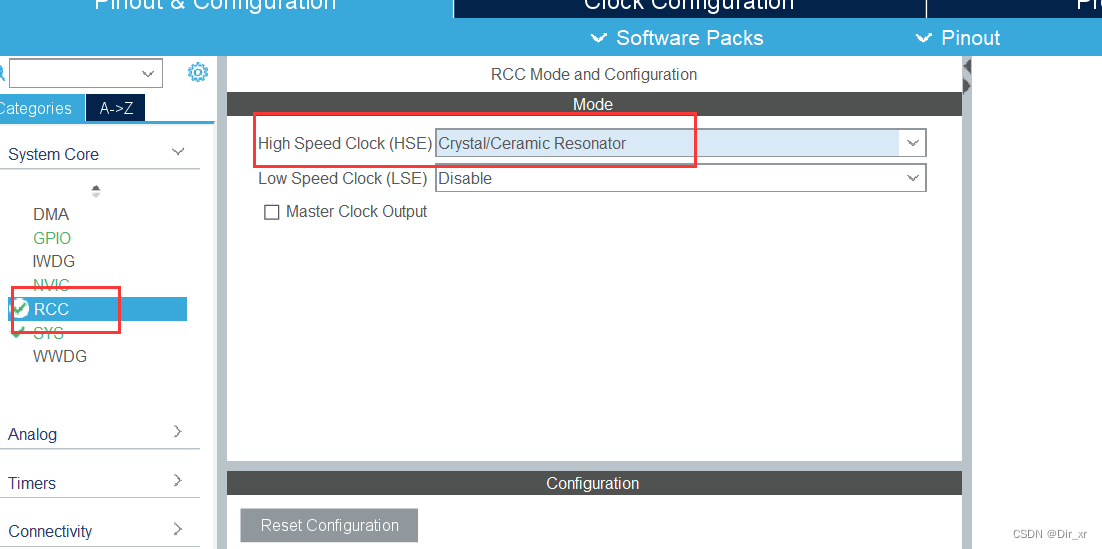

配置RCC,使用外部晶振模式

RCC

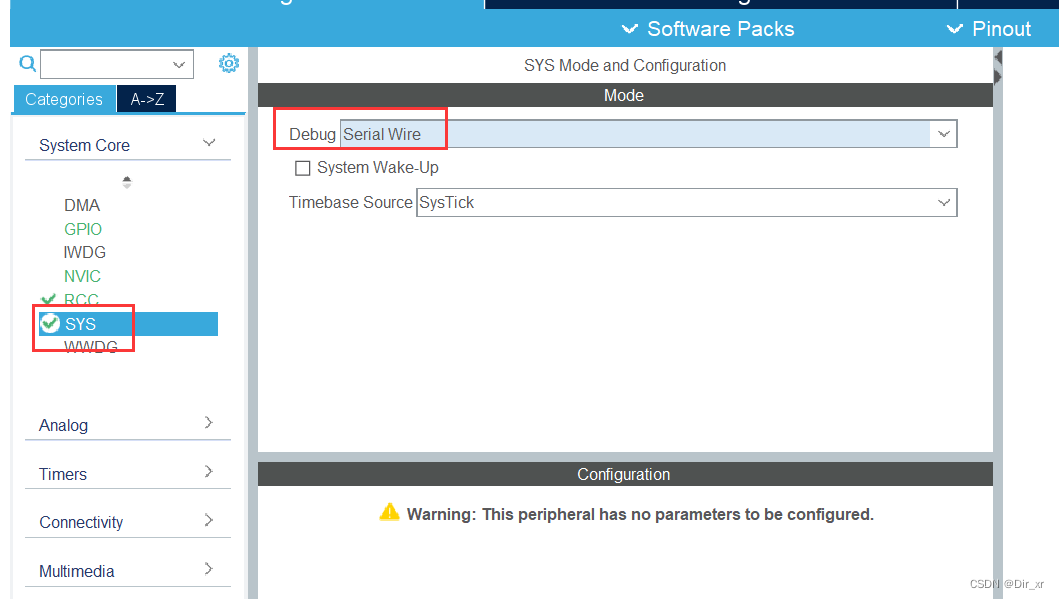

配置SYS,debug模式选择使用Serial Wire

SYS

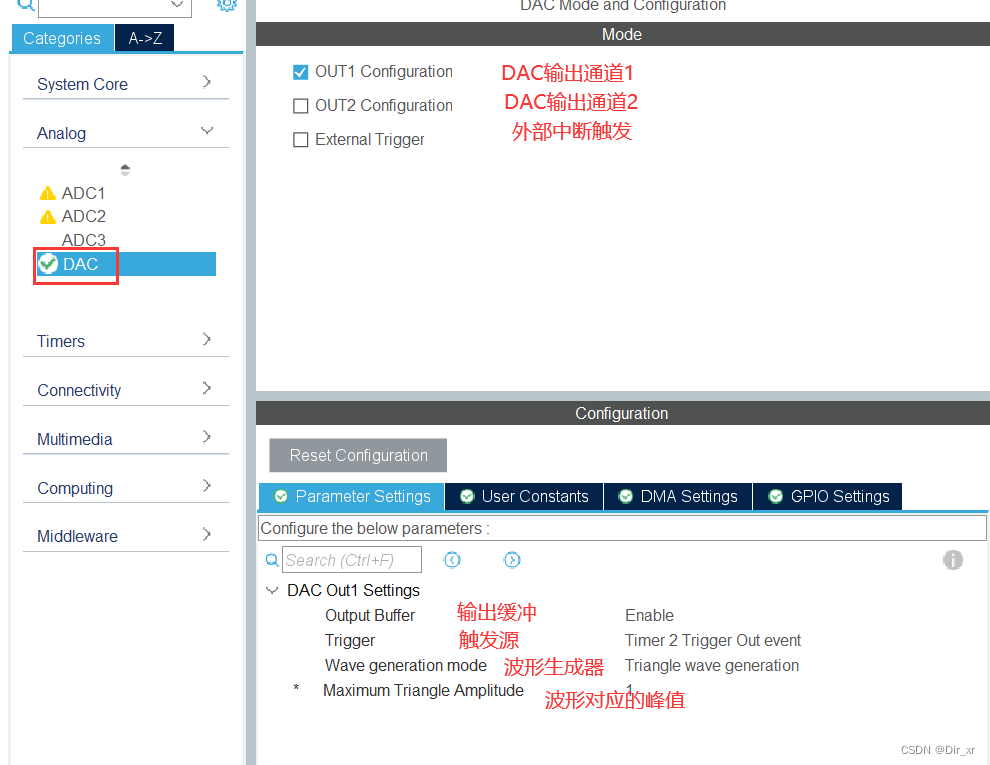

配置DAC,

DAC

OUT1 Configuration:使能DAC通道1输出
OUT2 Configuration:使能DAC通道2输出
External Trigger 外部中断EXTI9 触发
(使用外部中断来触发ADC)

Output Buffer:输出缓存
Enable:使能输出缓存,DAC的输出阻抗会降低,无需外部运放即可直接驱动外部负载。但是输出的电压没法低于20mv。如果不需要输出小于20mv的信号,一般开启输出缓存。
Disable:不使能输出缓存,那么DAC可以输出低于20mv的信号。

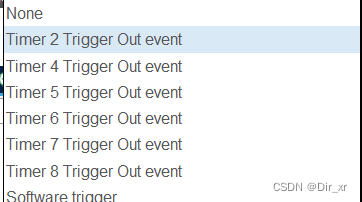

Trigger:触发源选择。

trigger

Wave generation mode(波形生成模式) :
可以选择三角波发生器(Triangle wave generation)和噪声波形(noise wave generation)

Maximum Triangle Amplitude(最大三角波幅) :
DAC12位数据存储,最大为4095
0-4095 对应 0V~3.3V

配置时钟树
