一、综述

1.引言

在数字世界中，确保数据在传输和存储过程中的准确性至关重要。错误检测机制帮助我们识别和纠正这些过程中可能出现的错误。循环冗余校验（CRC）是一种流行的错误检测技术，它通过特定的算法计算出一个短的校验码，附加在数据包的末尾。自20世纪60年代被提出以来，CRC因其简单性和高效性，在各种通信和存储系统中得到了广泛应用。随着技术的发展，CRC校验不断被优化，以适应不同的应用需求，继续在保障数据完整性方面发挥着重要作用。

2.CRC校验原理

2.1CRC校验的基本原理

CRC校验的基本原理是基于二进制除法和余数的概念。在数据传输或存储前，通过CRC算法对待传输或存储的数据进行处理，以生成一个短的校验码。这个校验码随后会随数据一起发送或保存，用于接收端或读取时的错误检测。

CRC校验通常需要经过以下步骤：

  1. 数据表示：首先，将待传输或存储的数据序列表示为一个长二进制数。
  2. 生成多项式：选择一个预定的生成多项式，它决定了CRC算法的错误检测能力。
  3. 附加零：在数据的二进制表示后面添加与生成多项式位数（减去一位）相同数量的零。这些零是临时的，用于CRC计算过程中的扩展。
  4. 模2除法：使用模2除法（异或运算）将扩展后的数据除以生成多项式，计算得到余数。
  5. 生成校验码：这个余数（CRC校验码）被附加到原始数据的末尾，形成一个新的数据序列。
  6. 错误检测：在接收端，使用相同的生成多项式对接收到的数据（包括CRC校验码）进行同样的模2除法操作。如果余数为零，则认为数据在传输过程中未发生错误；如果余数不为零，则表明数据可能在传输过程中出现了错误。

2.2生成多项式概念与作用

生成多项式是CRC算法的核心，它是一个预定义的二进制多项式，用于确定CRC校验码的计算方式。生成多项式的选择对CRC校验的性能有着决定性的影响。多项式的位数和系数决定了CRC算法能够检测的错误类型和强度。例如，CRC-16、CRC-32等不同标准的CRC算法使用不同的生成多项式，以适应不同的应用场景和错误检测需求。

3.CRC校验的应用

3.1CRC检验不同领域的应用实例

  • 计算机网络：在以太网和无线网络通信中，CRC校验用于确保数据包的完整性。例如，CRC-32通常用于检测网络数据传输中的错误。

  • 文件系统：在文件传输和存储过程中，CRC校验可以用来验证文件的完整性。软件压缩包如ZIP和RAR等常用CRC校验来检测文件是否在传输或存储过程中被损坏。

  • 硬盘驱动器：硬盘制造商使用CRC校验来保护硬盘上的数据，确保数据的准确性和可靠性。

  • 工业控制系统：在自动化和控制系统中，CRC校验用于确保传感器数据和控制命令的准确传输。

  • 通信协议：许多通信协议，如HDLC、PPP和SCSI，采用CRC校验来确保数据传输的准确性和完整性。

3.2CRC检验的优势与局限

①优势

  • 高效性：CRC校验算法相对简单，计算速度快，适合于实时系统和嵌入式设备。

  • 广泛应用：由于其高效性，CRC校验被广泛应用于各种通信协议和数据存储系统中。

  • 良好的错误检测能力：CRC校验能够有效检测出突发错误，尤其是对于单个位错误和连续位错误。

②局限性

  • 安全性较低：CRC校验主要用于错误检测，并不涉及错误纠正。对于安全敏感的应用，CRC校验可能不足以提供所需的安全级别。

  • 碰撞问题：虽然不常见，但存在不同的数据产生相同CRC校验码的可能性，这在某些安全应用中可能是一个问题。

  • 局限性：对于大量数据的错误检测，CRC校验可能不如其他更复杂的校验方法（如哈希函数）那样有效。

4.研究现状

4.1研究进展概述

  • 生成多项式的优化：研究者们致力于寻找更有效的生成多项式，以提高CRC校验的错误检测能力。这些多项式的选择基于它们能够检测特定类型的错误，如连续错误或突发错误。

  • 算法效率的提高：为了适应高速数据传输的需求，研究者们不断优化CRC算法的计算效率。这包括开发更快的计算方法，如使用查表法（预先计算好的CRC值表）来减少实时计算的复杂性。

  • 硬件实现：随着集成电路技术的进步，CRC校验功能越来越多地被集成到硬件中。这不仅提高了数据处理速度，还降低了功耗，特别是在嵌入式系统和移动设备中。

  • 安全性研究：虽然CRC主要用于错误检测，但近年来，研究者也开始探索如何提高CRC校验的安全性，以抵御恶意攻击，例如通过设计更难被预测的生成多项式。

4.2研究现状与改进

  • CRC-32C：这是一种改进的CRC-32算法，使用不同的生成多项式（0x1EDC6F41），它提供了更好的错误检测性能，特别是在处理错误突发时。

  • 多表CRC算法：为了进一步提高CRC校验的速度，研究者提出了使用多个CRC表的方法。这种方法通过并行处理可以显著减少校验所需的时间。

  • 自适应CRC算法：一些研究聚焦于开发自适应的CRC算法，这些算法可以根据数据的特性动态调整其参数，以优化错误检测的性能。

  • CRC在量子计算中的应用：随着量子计算的兴起，研究者开始探索如何将CRC校验应用于量子通信领域，以确保在量子比特上传输的数据的完整性。

二、设计思路

crcLib.h

//保护宏，防止头文件被多次包含
#ifndef __CRCLIB_H__
#define __CRCLIB_H__

//引入标准整数类型头文件，用于定义固定大小的整数类型
#include "stdint.h"

// 定义计算ITU标准的4位CRC校验码的函数
uint8_t crc4_itu(uint8_t *data, uint16_t length);
// 定义计算EPC标准的5位CRC校验码的函数
uint8_t crc5_epc(uint8_t *data, uint16_t length);
// 定义计算ITU标准的5位CRC校验码的函数
uint8_t crc5_itu(uint8_t *data, uint16_t length);
// 定义计算USB标准的5位CRC校验码的函数
uint8_t crc5_usb(uint8_t *data, uint16_t length);
// 定义计算ITU标准的6位CRC校验码的函数
uint8_t crc6_itu(uint8_t *data, uint16_t length);
// 定义计算MMC标准的7位CRC校验码的函数
uint8_t crc7_mmc(uint8_t *data, uint16_t length);
// 定义计算8位CRC校验码的函数
uint8_t crc8(uint8_t *data, uint16_t length);
// 定义计算ITU标准的8位CRC校验码的函数
uint8_t crc8_itu(uint8_t *data, uint16_t length);
// 定义计算ROHC（Robust Header Compression）标准的8位CRC校验码的函数
uint8_t crc8_rohc(uint8_t *data, uint16_t length);
// 定义计算Maxim公司定义的8位CRC校验码的函数，常用于DS18B20温度传感器
uint8_t crc8_maxim(uint8_t *data, uint16_t length);
// 定义计算IBM标准的16位CRC校验码的函数
uint16_t crc16_ibm(uint8_t *data, uint16_t length);
// 定义计算Maxim公司定义的16位CRC校验码的函数
uint16_t crc16_maxim(uint8_t *data, uint16_t length);
// 定义计算USB标准的16位CRC校验码的函数
uint16_t crc16_usb(uint8_t *data, uint16_t length);
// 定义计算Modbus协议的16位CRC校验码的函数
uint16_t crc16_modbus(uint8_t *data, uint16_t length);
// 定义计算CCITT（国际电信联盟）标准的16位CRC校验码的函数
uint16_t crc16_ccitt(uint8_t *data, uint16_t length);
// 定义计算CCITT标准的另一种16位CRC校验码的函数（可能是指初始化值不同）
uint16_t crc16_ccitt_false(uint8_t *data, uint16_t length);
// 定义计算X.25协议的16位CRC校验码的函数
uint16_t crc16_x25(uint8_t *data, uint16_t length);
// 定义计算XMODEM协议的16位CRC校验码的函数
uint16_t crc16_xmodem(uint8_t *data, uint16_t length);
// 定义计算DNP（分布式网络协议）的16位CRC校验码的函数
uint16_t crc16_dnp(uint8_t *data, uint16_t length);
// 定义计算32位CRC校验码的函数
uint32_t crc32(uint8_t *data, uint16_t length);
// 定义计算MPEG-2标准的32位CRC校验码的函数
uint32_t crc32_mpeg_2(uint8_t *data, uint16_t length);

// 结束保护宏
#endif // __CRCLIB_H__

crcLib.c

每个函数都遵循类似的模式：初始化CRC值、遍历输入数据，对每个数据字节进行处理，最后返回计算得到的CRC值。不同的CRC标准通过改变多项式、初始值、反射处理和最终结果的处理进行区分。

#include "crcLib.h"

/******************************************************************************
 * Name:    CRC-4/ITU           x4+x+1
 * Poly:    0x03
 * Init:    0x00
 * Refin:   True
 * Refout:  True
 * Xorout:  0x00
 * Note:
 *****************************************************************************/
uint8_t crc4_itu(uint8_t *data, uint16_t length)
{
    uint8_t i;             // 循环变量
    uint8_t crc = 0;       // 初始化 CRC 值为 0
    while(length--)        // 循环处理输入数据
    {
        crc ^= *data++;        // 将 CRC 值与数据异或，然后移动到下一个数据位
        for (i = 0; i < 8; ++i) // 对数据进行 8 次处理
        {
            if (crc & 1)       // 如果 CRC 的最低位为 1
                crc = (crc >> 1) ^ 0x0C; // 右移一位后与特定值异或
            else
                crc = (crc >> 1);  // 否则只右移一位
        }
    }
    return crc;              // 返回计算得到的 CRC 值
}

/******************************************************************************
 * Name:    CRC-5/EPC           x5+x3+1
 * Poly:    0x09
 * Init:    0x09
 * Refin:   False
 * Refout:  False
 * Xorout:  0x00
 * Note:
 *****************************************************************************/
uint8_t crc5_epc(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0x48;     // 初始化 CRC 值为 0x48
    while(length--)
    {
        crc ^= *data++;        // 同上
        for ( i = 0; i < 8; i++ )
        {
            if ( crc & 0x80 )   // 如果 CRC 的第 8 位（从 0 开始计数）为 1
                crc = (crc << 1) ^ 0x48; // 左移一位后与特定值异或
            else
                crc <<= 1;      // 否则只左移一位
        }
    }
    return crc >> 3;         // 返回计算得到的 CRC 值，右移 3 位
}

/******************************************************************************
 * Name:    CRC-5/ITU           x5+x4+x2+1
 * Poly:    0x15
 * Init:    0x00
 * Refin:   True
 * Refout:  True
 * Xorout:  0x00
 * Note:
 *****************************************************************************/
// 同 crc4_itu 函数，但是初始化的 CRC 值和处理方式有所不同
uint8_t crc5_itu(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0;                // Initial value
    while(length--)
    {
        crc ^= *data++;                 // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0x15;// 0x15 = (reverse 0x15)>>(8-5)
            else
                crc = (crc >> 1);
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-5/USB           x5+x2+1
 * Poly:    0x05
 * Init:    0x1F
 * Refin:   True
 * Refout:  True
 * Xorout:  0x1F
 * Note:
 *****************************************************************************/
// 处理过程与 crc4_itu 类似，但是使用的多项式和最终结果的处理不同
uint8_t crc5_usb(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0x1F;                // 初始化 CRC 值为 0x1F
    while(length--)
    {
        crc ^= *data++;                 // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0x14;// 0x14 = (reverse 0x05)>>(8-5)
            else
                crc = (crc >> 1);
        }
    }
    return crc ^ 0x1F;// 最后将结果与 0x1F 异或后返回
}

/******************************************************************************
 * Name:    CRC-6/ITU           x6+x+1
 * Poly:    0x03
 * Init:    0x00
 * Refin:   True
 * Refout:  True
 * Xorout:  0x00
 * Note:
 *****************************************************************************/
// 同 crc4_itu 函数，但是 CRC 值的大小和处理方式有所不同
uint8_t crc6_itu(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0;         // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0x30;// 0x30 = (reverse 0x03)>>(8-6)
            else
                crc = (crc >> 1);
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-7/MMC           x7+x3+1
 * Poly:    0x09
 * Init:    0x00
 * Refin:   False
 * Refout:  False
 * Xorout:  0x00
 * Use:     MultiMediaCard,SD,ect.
 *****************************************************************************/
// 同 crc4_itu 函数，但是 CRC 值的大小和处理方式有所不同
uint8_t crc7_mmc(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0;        // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for ( i = 0; i < 8; i++ )
        {
            if ( crc & 0x80 )
                crc = (crc << 1) ^ 0x12;        // 0x12 = 0x09<<(8-7)
            else
                crc <<= 1;
        }
    }
    return crc >> 1;
}

/******************************************************************************
 * Name:    CRC-8               x8+x2+x+1
 * Poly:    0x07
 * Init:    0x00
 * Refin:   False
 * Refout:  False
 * Xorout:  0x00
 * Note:
 *****************************************************************************/
// 同 crc4_itu 函数，但是 CRC 值的大小和处理方式有所不同
uint8_t crc8(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0;        // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for ( i = 0; i < 8; i++ )
        {
            if ( crc & 0x80 )
                crc = (crc << 1) ^ 0x07;
            else
                crc <<= 1;
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-8/ITU           x8+x2+x+1
 * Poly:    0x07
 * Init:    0x00
 * Refin:   False
 * Refout:  False
 * Xorout:  0x55
 * Alias:   CRC-8/ATM
 *****************************************************************************/
// 同 crc8 函数，但是初始化的 CRC 值和最终结果的处理不同
uint8_t crc8_itu(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0;        // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for ( i = 0; i < 8; i++ )
        {
            if ( crc & 0x80 )
                crc = (crc << 1) ^ 0x07;
            else
                crc <<= 1;
        }
    }
    return crc ^ 0x55;
}

/******************************************************************************
 * Name:    CRC-8/ROHC          x8+x2+x+1
 * Poly:    0x07
 * Init:    0xFF
 * Refin:   True
 * Refout:  True
 * Xorout:  0x00
 * Note:
 *****************************************************************************/
 // 同 crc8 函数，但是初始化的 CRC 值和处理方式有所不同
uint8_t crc8_rohc(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0xFF;         // Initial value
    while(length--)
    {
        crc ^= *data++;            // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xE0;        // 0xE0 = reverse 0x07
            else
                crc = (crc >> 1);
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-8/MAXIM         x8+x5+x4+1
 * Poly:    0x31
 * Init:    0x00
 * Refin:   True
 * Refout:  True
 * Xorout:  0x00
 * Alias:   DOW-CRC,CRC-8/IBUTTON
 * Use:     Maxim(Dallas)'s some devices,e.g. DS18B20
 *****************************************************************************/
// 同 crc8 函数，但是使用的多项式和处理方式有所不同
uint8_t crc8_maxim(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint8_t crc = 0;         // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for (i = 0; i < 8; i++)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0x8C;        // 0x8C = reverse 0x31
            else
                crc >>= 1;
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-16/IBM          x16+x15+x2+1
 * Poly:    0x8005
 * Init:    0x0000
 * Refin:   True
 * Refout:  True
 * Xorout:  0x0000
 * Alias:   CRC-16,CRC-16/ARC,CRC-16/LHA
 *****************************************************************************/
// 处理过程与 crc4_itu 类似，但是 CRC 值的大小和处理方式有所不同
uint16_t crc16_ibm(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0;        // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xA001;        // 0xA001 = reverse 0x8005
            else
                crc = (crc >> 1);
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-16/MAXIM        x16+x15+x2+1
 * Poly:    0x8005
 * Init:    0x0000
 * Refin:   True
 * Refout:  True
 * Xorout:  0xFFFF
 * Note:
 *****************************************************************************/
// 同 crc16_ibm 函数，但是最终结果需要取反
uint16_t crc16_maxim(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0;        // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xA001;        // 0xA001 = reverse 0x8005
            else
                crc = (crc >> 1);
        }
    }
    return ~crc;    // crc^0xffff
}

/******************************************************************************
 * Name:    CRC-16/USB          x16+x15+x2+1
 * Poly:    0x8005
 * Init:    0xFFFF
 * Refin:   True
 * Refout:  True
 * Xorout:  0xFFFF
 * Note:
 *****************************************************************************/
// 同 crc16_maxim 函数，但是初始化的 CRC 值不同
uint16_t crc16_usb(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0xffff;        // Initial value
    while(length--)
    {
        crc ^= *data++;            // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xA001;        // 0xA001 = reverse 0x8005
            else
                crc = (crc >> 1);
        }
    }
    return ~crc;    // crc^0xffff
}

/******************************************************************************
 * Name:    CRC-16/MODBUS       x16+x15+x2+1
 * Poly:    0x8005
 * Init:    0xFFFF
 * Refin:   True
 * Refout:  True
 * Xorout:  0x0000
 * Note:
 *****************************************************************************/
// 同 crc16_usb 函数
uint16_t crc16_modbus(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0xffff;        // Initial value
    while(length--)
    {
        crc ^= *data++;            // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xA001;        // 0xA001 = reverse 0x8005
            else
                crc = (crc >> 1);
        }
    }
    return crc;
}

/******************************************************************************

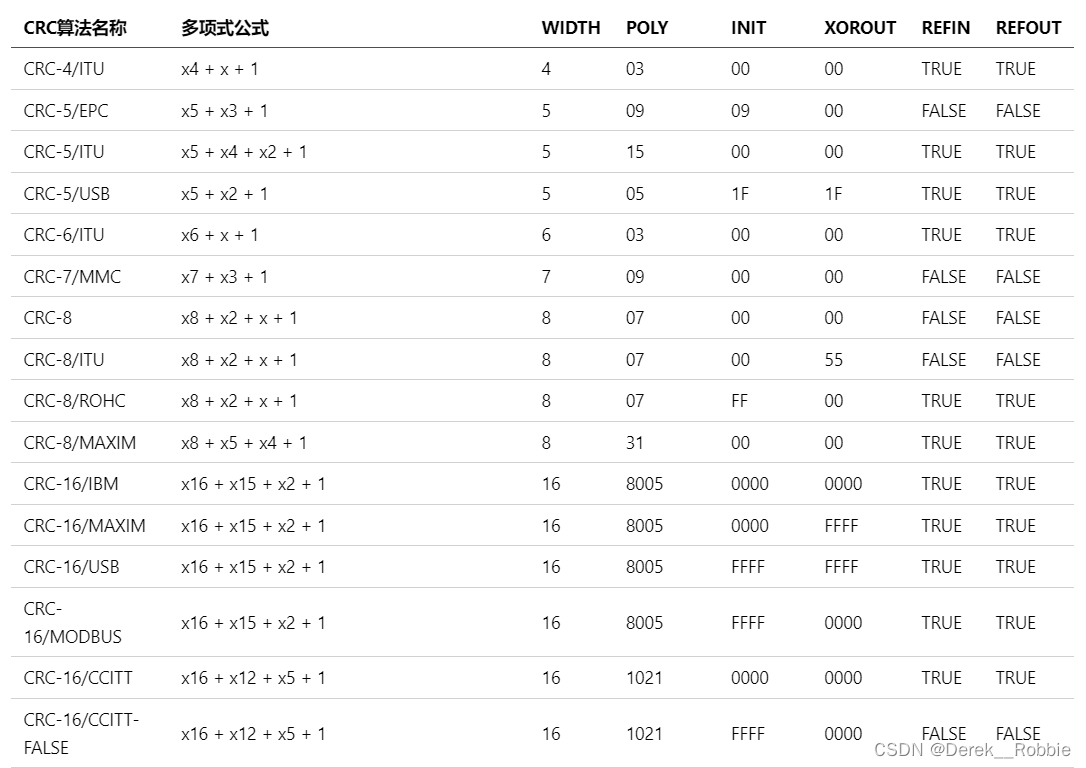

 * Name:    CRC-16/CCITT        x16+x12+x5+1
 * Poly:    0x1021
 * Init:    0x0000
 * Refin:   True
 * Refout:  True
 * Xorout:  0x0000
 * Alias:   CRC-CCITT,CRC-16/CCITT-TRUE,CRC-16/KERMIT
 *****************************************************************************/
// 同 crc16_ibm 函数，但是使用的多项式和处理方式有所不同
uint16_t crc16_ccitt(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0;        // Initial value
    while(length--)
    {
        crc ^= *data++;        // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0x8408;        // 0x8408 = reverse 0x1021
            else
                crc = (crc >> 1);
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-16/CCITT-FALSE   x16+x12+x5+1
 * Poly:    0x1021
 * Init:    0xFFFF
 * Refin:   False
 * Refout:  False
 * Xorout:  0x0000
 * Note:
 *****************************************************************************/
// 同 crc16_ccitt 函数，但是不进行反射处理
uint16_t crc16_ccitt_false(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0xffff;        //Initial value
    while(length--)
    {
        crc ^= (uint16_t)(*data++) << 8; // crc ^= (uint6_t)(*data)<<8; data++;
        for (i = 0; i < 8; ++i)
        {
            if ( crc & 0x8000 )
                crc = (crc << 1) ^ 0x1021;
            else
                crc <<= 1;
        }
    }
    return crc;
}

/******************************************************************************

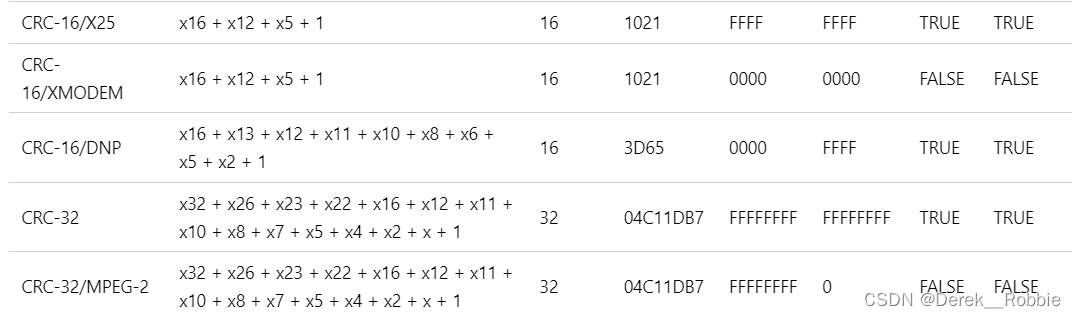

 * Name:    CRC-16/X25          x16+x12+x5+1
 * Poly:    0x1021
 * Init:    0xFFFF
 * Refin:   True
 * Refout:  True
 * Xorout:  0XFFFF
 * Note:
 *****************************************************************************/
// 同 crc16_ccitt 函数，但是初始化的 CRC 值和最终结果的处理不同
uint16_t crc16_x25(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0xffff;        // Initial value
    while(length--)
    {
        crc ^= *data++;            // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0x8408;        // 0x8408 = reverse 0x1021
            else
                crc = (crc >> 1);
        }
    }
    return ~crc;                // crc^Xorout
}

/******************************************************************************
 * Name:    CRC-16/XMODEM       x16+x12+x5+1
 * Poly:    0x1021
 * Init:    0x0000
 * Refin:   False
 * Refout:  False
 * Xorout:  0x0000
 * Alias:   CRC-16/ZMODEM,CRC-16/ACORN
 *****************************************************************************/
// 同 crc16_ccitt_false 函数
uint16_t crc16_xmodem(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0;            // Initial value
    while(length--)
    {
        crc ^= (uint16_t)(*data++) << 8; // crc ^= (uint16_t)(*data)<<8; data++;
        for (i = 0; i < 8; ++i)
        {
            if ( crc & 0x8000 )
                crc = (crc << 1) ^ 0x1021;
            else
                crc <<= 1;
        }
    }
    return crc;
}

/******************************************************************************
 * Name:    CRC-16/DNP          x16+x13+x12+x11+x10+x8+x6+x5+x2+1
 * Poly:    0x3D65
 * Init:    0x0000
 * Refin:   True
 * Refout:  True
 * Xorout:  0xFFFF
 * Use:     M-Bus,ect.
 *****************************************************************************/
 // 同 crc16_x25 函数，但是使用的多项式和处理方式有所不同
uint16_t crc16_dnp(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint16_t crc = 0;            // Initial value
    while(length--)
    {
        crc ^= *data++;            // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xA6BC;        // 0xA6BC = reverse 0x3D65
            else
                crc = (crc >> 1);
        }
    }
    return ~crc;                // crc^Xorout
}

/******************************************************************************
 * Name:    CRC-32  x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4+x2+x+1
 * Poly:    0x4C11DB7
 * Init:    0xFFFFFFF
 * Refin:   True
 * Refout:  True
 * Xorout:  0xFFFFFFF
 * Alias:   CRC_32/ADCCP
 * Use:     WinRAR,ect.
 *****************************************************************************/
// 处理过程与 crc4_itu 类似，但是 CRC 值的大小和处理方式有所不同
uint32_t crc32(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint32_t crc = 0xffffffff;        // 初始化 CRC 值为 0xffffffff
    while(length--)
    {
        crc ^= *data++;                // crc ^= *data; data++;
        for (i = 0; i < 8; ++i)
        {
            if (crc & 1)
                crc = (crc >> 1) ^ 0xEDB88320;// 0xEDB88320= reverse 0x04C11DB7
            else
                crc = (crc >> 1);
        }
    }
    return ~crc;
}

/******************************************************************************
 * Name:    CRC-32/MPEG-2  x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4+x2+x+1
 * Poly:    0x4C11DB7
 * Init:    0xFFFFFFF
 * Refin:   False
 * Refout:  False
 * Xorout:  0x0000000
 * Note:
 *****************************************************************************/
// 同 crc32 函数，但是不进行反射处理，且最终结果不取反
uint32_t crc32_mpeg_2(uint8_t *data, uint16_t length)
{
    uint8_t i;
    uint32_t crc = 0xffffffff;  // Initial value
    while(length--)
    {
        crc ^= (uint32_t)(*data++) << 24;// crc ^=(uint32_t)(*data)<<24; data++;
        for (i = 0; i < 8; ++i)
        {
            if ( crc & 0x80000000 )
                crc = (crc << 1) ^ 0x04C11DB7;
            else
                crc <<= 1;
        }
    }
    return crc;
}

main.c

#include <stdio.h>
#include <stdlib.h>
#include "crcLib.h"

int main()
{
    uint8_t data;
    uint8_t crc;

    data = 0x34;
    crc = crc8_maxim(&data, 1);

    printf("data:%02x, crc:%02x\n", data, crc);
    return 0;
}

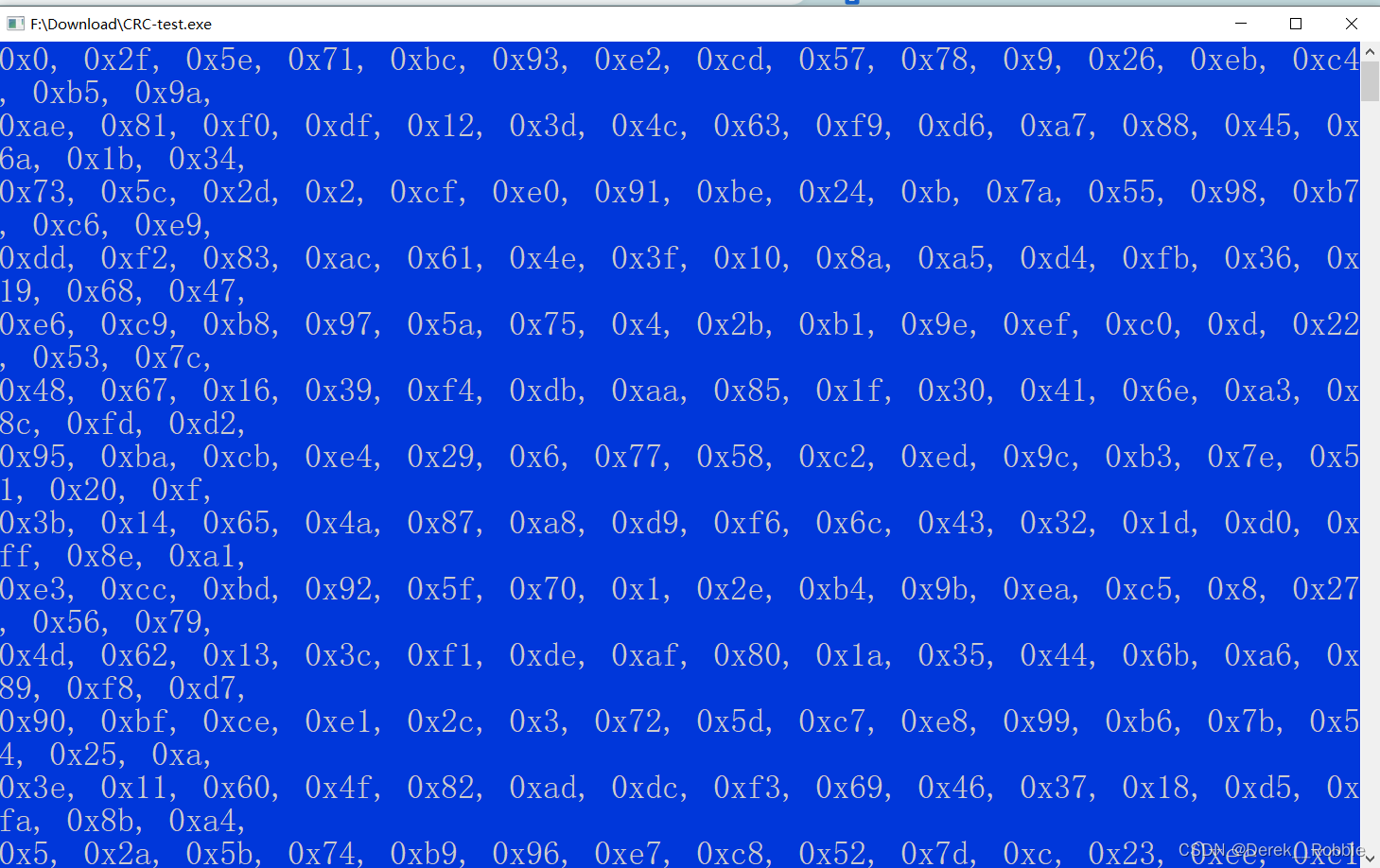

CRC校验表

#include <stdio.h>

/* 本地调用此函数计算出所有 CRC-8 校验码 */

//正序
unsigned char Cal_CRC8(const unsigned char data) {
	unsigned char i, crc;
	crc = data;
	/* 数据往左移了8位，需要计算8次 */
	for (i = 8; i > 0; i--) {
		/* 判断最高位是否为1 */
		if (crc & 0x80) {
			/* 最高位为1，不需要异或，往左移一位，然后与0x2f异或 */
			/* 0x12f(多项式：x8 + x5 + x3 + x2 + x + 1,  100101111)，最高位不需要异或，直接去掉 */

			//按照实际情况，更改这个部分
			crc = (crc << 1) ^ 0x2f;
		} else {
			/* 最高位为0时，不需要异或，整体数据往左移一位 */
			crc = (crc << 1);
		}
	}
	return crc;
}

//需要反序的就调用这个函数
unsigned char cal_table_low_first(unsigned char value) {
	unsigned char i, crc;

	crc = value;
	/* 同样需要计算8次 */
	for (i = 8; i > 0; --i) {
		if (crc & 0x01)  /* 反序异或变成判断最低位是否为1 */
			/* 数据变成往右移位了 */
			/* 计算的多项式从0x31（0011 0001）变成了0x8C (1000 1100) */
			/* 多项式值，原来的最高位变成了最低位，原来的最低位变成最高位，8位数据高低位交换一下位置 */
			crc = (crc >> 1) ^ 0x8C;
		else
			crc = (crc >> 1);
	}

	return crc;
}

int main() {
	unsigned char j = 0;
	int count = 1;
	for (unsigned int i = 0; i < 256; i++) {
		j = Cal_CRC8(i);
		if (count %  16) {
			count++;
			printf("0x%x, ", j);
		} else {
			count++;
			printf("0x%x,\n", j);
		}
	}
	return 0;
}

三、参考资料

CRC校验（模型、手算、程序编写）_crc校验程序-优快云博客

GitHub - whik/crc-lib-c: 基于C语言的CRC校验库，包括常用的21个CRC参数模型实现

CRC32校验-优快云博客

CRC校验原理及其使用-优快云博客

CRC（循环冗余校验）在线计算_ip33.com

CRC_Calc v0.1：http://xz.w10a.com/Small/CRCJISUANQI.zip

格西CRC计算器：http://www.geshe.com/home/products/GToolbox/bin/GCRC.exe

crc校验，和校验
hy_changchang的博客
11-10 3164
c++
CRC校验原理及硬件实现
03-20
CRC校验原理及硬件实现.
CRC校验
最新发布
qq_75200456的博客
04-09 2267
细致入微的讲解CRC校验，手把手带你验证。CRC（Cyclic Redundancy Check）校验即循环冗余校验，是一种在数字通信和数据存储领域广泛应用的检错技术，用于检测数据在传输或存储过程中是否发生错误。
CRC校验原理与FPGA实现（含推导过程）
qq_42224089的博客
09-22 6932
本文介绍了CRC校验中的基本概念，包括CRC校验模型、生成多项式、校验码宽度、数据宽度、寄存器初始值等。同时推导了串行CRC校验与并行CRC校验的公式与相应的电路，包括长除法、线性移位寄存器法设计的串行CRC校验电路与由线性移位寄存器法校验电路推导得到的并行CRC校验电路，我们还给出了相应的电路对应的RTL代码，并进行功能验证，验证通过。
CRC算法与实现
kw123信息专栏
09-07 1708
  引言CRC的全称为Cyclic Redundancy Check，中文名称为循环冗余校验。它是一类重要的线性分组码，编码和解码方法简单，检错和纠错能力强，在通信领域广泛地用于实现差错控制。实际上，除数据通信外，CRC在其它很多领域也是大有用武之地的。例如我们读软盘上的文件，以及解压一个ZIP文件时，偶尔会碰到“Bad CRC”错误，由此它在数据存储方面的应用可略见一斑。差错控制理论
CRC校验原理和推导过程及Verilog实现（一文讲透）
热门推荐
小火子的博客
09-28 2万+
CRC，Verilog，校验
基于C++的串口数据CRC-16校验实现与应用
10-05
主要内容：本文提供了利用C++实现CRC-16校验的一个简洁程序样例。通过对输入序列进行按字节逐位异或运算完成CRC-16检验，帮助确保通过串口通信所传送的数据完整性。附带详细的注解有助于开发者快速理解和运用该方法...
CRC-32，CRC-8校验c++实现.pdf
05-03
CRC-8的实现简单地展示了如何通过位操作计算一个8位的CRC校验值。这个例子中定义了一个名为`CRC8`的函数，它接收一个字符指针`buffer`作为输入。函数首先将CRC初始化为0，然后遍历缓冲区中的每个字节，对每个字节...
CRC16 MODBUS校验算法实现
12-17
CRC16 MODBUS校验算法实现涉及到对数据进行特定的计算，以产生一个16位的校验码，这个校验码可以用于检查数据是否在传输过程中发生了错误。 1. CRC16原理 CRC16的核心在于一个称为生成多项式（Generator Polynomial...
CRC校验:C#实现CRC8
02-22
CRC（Cyclic Redundancy Check，...通过这种方式，C#程序可以有效地实现CRC8校验，确保数据的正确性，防止因传输或存储过程中的错误导致的问题。在实际应用中，CRC8常用于低数据速率的通信协议、传感器数据校验等场景。
crc_check.zip_C++_C++ CRC 16_crc_crc校验实现
09-21
C++是实现CRC校验的一种常用编程语言，本篇文章将详细探讨CRC校验的原理以及如何在C++中实现CRC 16和CRC 32。 首先，理解CRC的基本概念至关重要。CRC通过计算数据序列的多项式表示，并将其与预定义的检查多项式进行...
CRC检校算法实现
07-25
CRC8、CRC16、CRC32和MD5检校算法的代码实现，其中CRC8、CRC16、CRC32三种检校算法分别采用了直接计算法和查表法两种方法实现，结果验证准确无误，方便大家学习使用！
CRC校验算法详解、C语言实现
08-13 4176
RC算法的原理基于多项式除法。在CRC校验中，数据被视为一个系数为0或1的多项式序列，而CRC校验码则是通过使用一个预定义的生成多项式对该数据多项式进行模2除法运算得到的。
CRC实现
weixin_42405645的博客
02-10 652
CRC实现@TOC 欢迎使用Markdown编辑器 你好！ 这是你第一次使用 Markdown编辑器 所展示的欢迎页。如果你想学习如何使用Markdown编辑器, 可以仔细阅读这篇文章，了解一下Markdown的基本语法知识。 新的改变 我们对Markdown编辑器进行了一些功能拓展与语法支持，除了标准的Markdown编辑器功能，我们增加了如下几点新功能，帮助你用它写博客： 全新的界面设计 ，...
CRC校验和CRC各种算法
qq_23018459的博客
03-02 1706
原文地址为：CRC校验和CRC各种算法 1、简介 CRC即循环冗余校验码（Cyclic Redundancy Check）：是数据通信领域中最常用的一种查错校验码，其特征是信息字段和校验字段的长度可以任意选定。循环冗余检查（CRC）是一种数据传输检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面，接收设备也执行类似的算法，以保证数据传输的正确性和完整性。 2、工作原理 循...
最通俗的CRC校验原理剖析
weixin_34327223的博客
11-19 2111
以下内容摘自笔者即将出版的最新著作《深入理解计算机网络》一书。本书将于12月底出版上市，敬请留意！！ 本书原始目录参见此文：http://winda.blog.51cto.com/55153/1063878 5.3.2 循环冗余校验检错方案 上节介绍的奇偶校验码（PCC）只能校验一位错误，本节所要介绍的循环冗余校验码（CRC）的检错能力更强，...
CRC校验原理及实现
小王在努力...的博客
09-14 2387
现代数据通信要求信息传输具有高度可靠性 ，即误码率要足够低。然而 ，数据信号在传输过程中不可避免地会受到噪声干扰 ，或者信道不理想 ，从而造成的码间干扰而产生差错 ，即出现误码。我们通常是通过一个校验码去判断接收的消息是否出现差错。信息在发送时，发送端会通过某个算法得到一个值，这个值被称为校验码。通信时发送端在发送消息时将校验码加在信息末端，接收端以相同的算法得到一个校验码，将发送端和接收端的校验码进行对比来判断是否正确接收到了信息。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Derek__Robbie

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
