一、Harbor概述

1、什么是Harbor

• Harbor是VMware公司开源的企业级Docker Registry项目,其目标是帮助用户迅速搭建一个企业级的Docker Registry服务

• Harbor以 Docker 公司开源的Registry 为基础,提供了图形管理UI、基于角色的访问控制(Role Based AccessControl)、AD/LDAP集成、以及审计日志(Auditlogging)等企业用户需求的功能,同时还原生支持中文

• Harbor的每个组件都是以Docker 容器的形式构建的,使用docker-compose 来对它进行部署。用于部署Harbor 的docker- compose模板位于harbor/ docker- compose.yml

2、Harbor的特性

1.基于角色控制: 用户和仓库都是基于项目进行组织的,而用户在项目中可以拥有不同的权限

2.基于镜像的复制策略: 镜像可以在多个Harbor实例之间进行复制(同步)

3.支持LDAP/AD: Harbor 可以集成企业内部有的AD/LDAP (类似数据库的一-张表),用于对已经存在的用户认证和管理

4.镜像删除和垃圾回收: 镜像可以被删除,也可以回收镜像占用的空间

5.图形化用户界面: 用户可以通过浏览器来浏览,搜索镜像仓库以及对项目进行管理

6.审计管理: 所有针对镜像仓库的操作都可以被记录追溯,用于审计管理

7.支持RESTful API: RESTful API提供给管理员对于Harbor 更多的操控,使得与其它管理软件集成变得更容易

8.Harbor 和docker registry的 关系: Harbor实质 上是对docker registry做 了封装,扩展了自己的业务模板

3、Harbor的构成

Harbor在架构上主要有Proxy、 Registry、 Core services、 Database (Harbor-db) 、Log collector ( Harbor-log)、Job services六个组件

Proxy: Harbor 的Registry、 UI、Token 服务等组件,都处在nginx 反向代理后边。该代理将来自浏览器、docker clients的请求转发到后端不同的服务上

Registry:负责储存Docker 镜像,并处理Docker push/pull命令。由于要对用户进行访问控制,即不同用户对Docker 镜像有不同的读写权限,Registry 会指向一个Token 服务,强制用户的每次Docker pull/push 请求都要携带一个合法的Token,Registry会通过公钥对Token进行解密验证

Core services: Harbor的核心功能,主要提供以下3个服务:
1.UI (harbor-ui) :提供图形化界面,帮助用户管理Registry. 上的镜像( image),并对用户进行授权
2.WebHook: 为了及时获取Registry.上image 状态变化的情况,在Registry. 上配置 Webhook,把状态变化传递给UI模块
3.Token 服务:负责根据用户权限给每个Docker push/pull 命令签发Token。 Docker 客户端向Registry服务发起的请求,
如果不包含Token,会被重定向到Token服务,获得Token后再重新向Registry 进行请求

Database (harbor-db) :为core services提供数据库服务,负责储存用户权限、审计日志、Docker 镜像分组信息等数据

Job services: 主要用于镜像复制,本地镜像可以被同步到远程Harbor 实例上

Log collector (harbor-log) :负责收集其他组件的日志到一个地方

• Harbor的每个组件都是以Docker 容器的形式构建的,因此,使用Docker Compose 来对它进行部署。

• 总共分为7个容器运行,通过在docker-compose.yml所在目录中执行docker-compose ps命令来查看,
名称分别为: nginx、 harbor-jobservice、 harbor-ui、 harbor-db、harbor-adminserver、registry、 harbor-log.
其中harbor-adminserver主要是作为一个后端的配置数据管理,并没有太多的其他功能。harbor-ui所要操作的所有数据都通过harbor-adminserver这样一个数据配置管理中心来完成。

二、Harbor部署

环境准备

Harbor服务器 192.168.116.80 docker-ce、docker-compose、 harbor-offline-v1.2.2

client服务器 192.168.116.90 docker-ce

部署步骤:

安装 Docker-Compose 并查看版本判断安装是否成功

cp docker-compose /usr/local/bin/
chmod +x /usr/local/bin/docker-compose
docker-compose -v

关闭所有节点的防火墙

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

(一)、部署 Harbor 服务

Harbor 被部署为多个 Docker 容器,因此可以部署在任何支持 Docker 的 Linux 发行版 上。
服务端主机需要安装 Python、Docker 和 Docker Compose。

1.下载 Harbor 安装程序

wget http:// harbor.orientsoft.cn/harbor-1.2.2/harbor-offline-installer-v1.2.2.tgz

tar zxvf harbor-offline-installer-v1.2.2.tgz -C /usr/local/

2.配置 Harbor 参数文件

vim /usr/local/harbor/harbor.cfg

hostname = 192.168.200.60     #第五行修改为主机IP

关于 Harbor.cfg 配置文件中有两类参数:所需参数和可选参数

(1)、所需参数:这些参数需要在配置文件 Harbor.cfg 中设置。
如果用户更新它们并运行 install.sh脚本重新安装 Harbour,参数将生效。具体参数如下:

hostname:用于访问用户界面和 register 服务。它应该是目标机器的 IP 地址或完全限定的域名(FQDN)
例如 192.168.200.60 或 hub.gcc.cn。不要使用 localhost 或 127.0.0.1 为主机名。

ui_url_protocol:(http 或 https,默认为 http)用于访问 UI 和令牌/通知服务的协议。如果公证处于启用状态,则此参数必须为 https。

max_job_workers:镜像复制作业线程。

db_password:用于db_auth 的MySQL数据库root 用户的密码。

customize_crt:该属性可设置为打开或关闭,默认打开。打开此属性时,准备脚本创建私钥和根证书,用于生成/验证注册表令牌。
当由外部来源提供密钥和根证书时,将此属性设置为 off。

ssl_cert:SSL 证书的路径,仅当协议设置为 https 时才应用。

ssl_cert_key:SSL 密钥的路径,仅当协议设置为 https 时才应用。

secretkey_path:用于在复制策略中加密或解密远程 register 密码的密钥路径。

(2)可选参数
这些参数对于更新是可选的,即用户可以将其保留为默认值,并在启动 Harbor 后在 Web UI 上进行更新。
如果进入 Harbor.cfg,只会在第一次启动 Harbor 时生效,随后对这些参数的更新,Harbor.cfg 将被忽略。

注意:如果选择通过UI设置这些参数,请确保在启动Harbour后立即执行此操作。具体来说,必须在注册或在 Harbor 中创建任何新用户之前设置所需的 auth_mode。当系统中有用户时(除了默认的 admin 用户),auth_mode 不能被修改。具体参数如下:

Email:Harbor需要该参数才能向用户发送“密码重置”电子邮件,并且只有在需要该功能时才需要。
请注意,在默认情况下SSL连接时没有启用。如果SMTP服务器需要SSL,但不支持STARTTLS,那么应该通过设置启用SSL email_ssl = TRUE。

harbour_admin_password:管理员的初始密码,只在Harbour第一次启动时生效。之后,此设置将被忽略,并且应 UI中设置管理员的密码。
请注意,默认的用户名/密码是 admin/Harbor12345。

auth_mode:使用的认证类型,默认情况下,它是 db_auth,即凭据存储在数据库中。对于LDAP身份验证,请将其设置为 ldap_auth。

self_registration:启用/禁用用户注册功能。禁用时,新用户只能由 Admin 用户创建,只有管理员用户可以在 Harbour中创建新用户。
注意:当 auth_mode 设置为 ldap_auth 时,自注册功能将始终处于禁用状态,并且该标志被忽略。

Token_expiration:由令牌服务创建的令牌的到期时间(分钟),默认为 30 分钟。

project_creation_restriction:用于控制哪些用户有权创建项目的标志。默认情况下, 每个人都可以创建一个项目。
如果将其值设置为“adminonly”,那么只有 admin 可以创建项目。

verify_remote_cert:打开或关闭,默认打开。此标志决定了当Harbor与远程 register 实例通信时是否验证 SSL/TLS 证书。
将此属性设置为 off 将绕过 SSL/TLS 验证,这在远程实例具有自签名或不可信证书时经常使用。

另外,默认情况下,Harbour 将镜像存储在本地文件系统上。在生产环境中,可以考虑使用其他存储后端而不是本地文件系统,
如 S3、Openstack Swif、Ceph 等。但需要更新 common/templates/registry/config.yml 文件。

3.启动 Harbor

sh /usr/local/harbor/install.sh

4.查看 Harbor 启动镜像

#查看镜像
[root@localhost ~]# docker images

REPOSITORY                  TAG                 IMAGE ID            CREATED             SIZE
vmware/harbor-log           v1.2.2              36ef78ae27df        2 years ago         200MB
vmware/harbor-jobservice    v1.2.2              e2af366cba44        2 years ago         164MB
vmware/harbor-ui            v1.2.2              39efb472c253        2 years ago         178MB
vmware/harbor-adminserver   v1.2.2              c75963ec543f        2 years ago         142MB
vmware/harbor-db            v1.2.2              ee7b9fa37c5d        2 years ago         329MB
vmware/nginx-photon         1.11.13             6cc5c831fc7f        2 years ago         144MB
vmware/registry             2.6.2-photon        5d9100e4350e        2 years ago         173MB
vmware/postgresql           9.6.4-photon        c562762cbd12        2 years ago         225MB
vmware/clair                v2.0.1-photon       f04966b4af6c        2 years ago         297MB
vmware/harbor-notary-db     mariadb-10.1.10     64ed814665c6        2 years ago         324MB
vmware/notary-photon        signer-0.5.0        b1eda7d10640        2 years ago         156MB
vmware/notary-photon        server-0.5.0        6e2646682e3c        2 years ago         157MB
photon                      1.0                 e6e4e4a2ba1b        3 years ago         128MB
#查看容器

[root@localhost ~]# docker ps -a

CONTAINER ID        IMAGE                              COMMAND                  CREATED              STATUS              PORTS                                                              NAMES
aee770c69872        vmware/nginx-photon:1.11.13        "nginx -g 'daemon of…"   About a minute ago   Up About a minute   0.0.0.0:80->80/tcp, 0.0.0.0:443->443/tcp, 0.0.0.0:4443->4443/tcp   nginx
74e21da53cdd        vmware/harbor-jobservice:v1.2.2    "/harbor/harbor_jobs…"   About a minute ago   Up About a minute                                                                      harbor-jobservice
0a37b29881e9        vmware/harbor-ui:v1.2.2            "/harbor/harbor_ui"      About a minute ago   Up About a minute                                                                      harbor-ui
f77d9c7cf595        vmware/harbor-adminserver:v1.2.2   "/harbor/harbor_admi…"   About a minute ago   Up About a minute                                                                      harbor-adminserver
5dad74ff8d31        vmware/harbor-db:v1.2.2            "docker-entrypoint.s…"   About a minute ago   Up About a minute   3306/tcp                                                           harbor-db
d09a85bb8da1        vmware/registry:2.6.2-photon       "/entrypoint.sh serv…"   About a minute ago   Up About a minute   5000/tcp                                                           registry
041184a34344        vmware/harbor-log:v1.2.2           "/bin/sh -c 'crond &…"   About a minute ago   Up About a minute   127.0.0.1:1514->514/tcp                                            harbor-log
[root@localhost ~]# cd /usr/local/harbor/
[root@localhost ~]# docker-compose ps
       Name                     Command               State                  Ports
-------------------------------------------------------------------------------------------------
harbor-adminserver   /harbor/harbor_adminserver       Up
harbor-db            docker-entrypoint.sh mysqld      Up      3306/tcp
harbor-jobservice    /harbor/harbor_jobservice        Up
harbor-log           /bin/sh -c crond && rm -f  ...   Up      127.0.0.1:1514->514/tcp
harbor-ui            /harbor/harbor_ui                Up
nginx                nginx -g daemon off;             Up      0.0.0.0:443->443/tcp,
                                                              0.0.0.0:4443->4443/tcp,
                                                              0.0.0.0:80->80/tcp
registry             /entrypoint.sh serve /etc/ ...   Up      5000/tcp

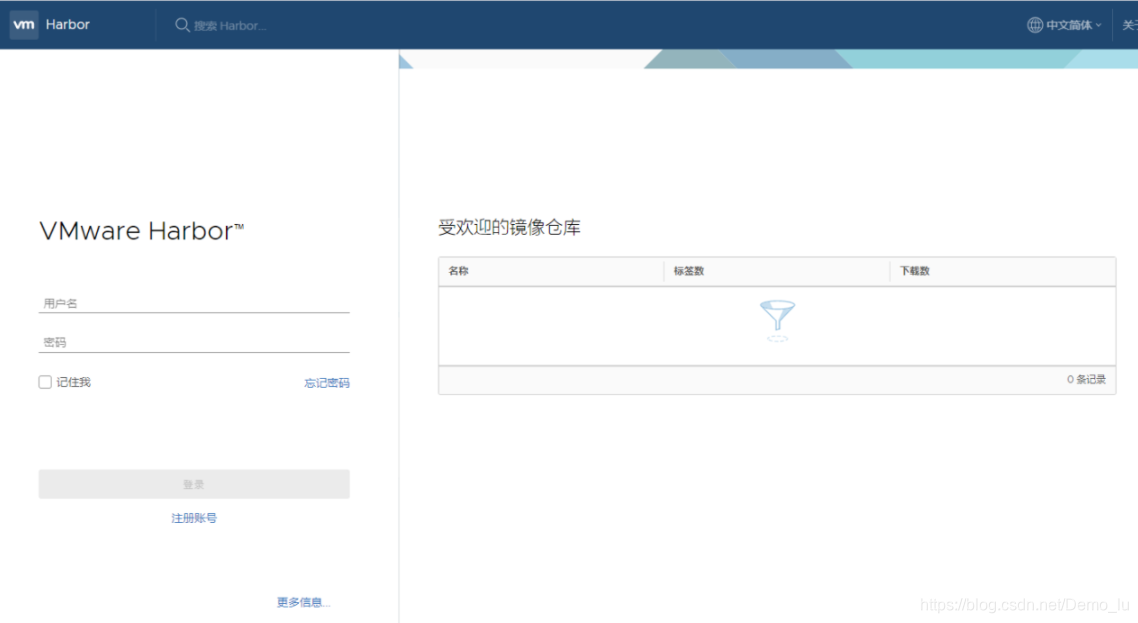

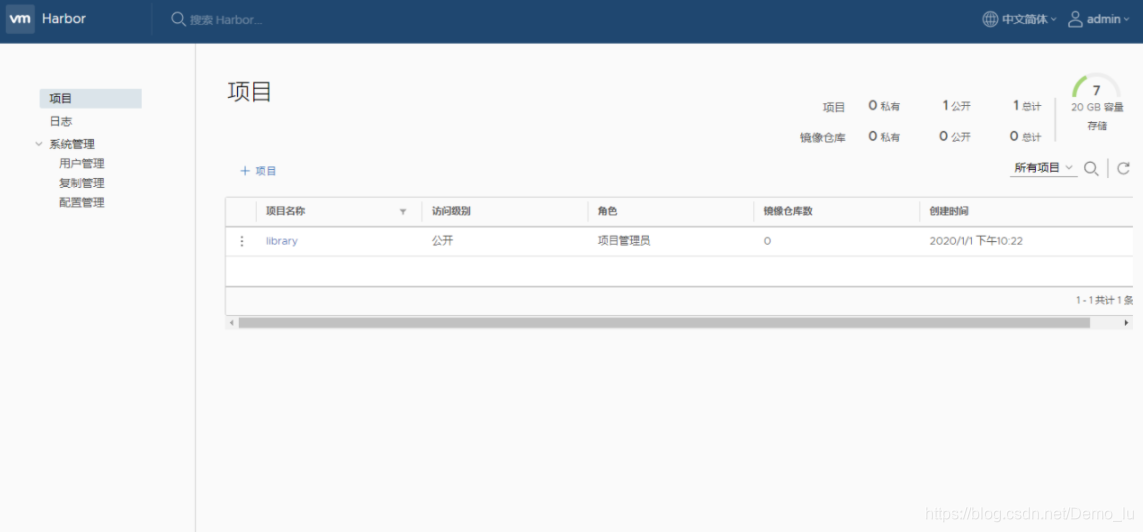

如果一切都正常,应该可以打开浏览器访问 http://192.168.200.60 的管理页面,默认 的管理员用户名和密码是 admin/Harbor12345。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
此时可使用 Docker 命令在本地通过 127.0.0.1 来登录和推送镜像。默认情况下,
Register 服务器在端口 80 上侦听。

//登录
docker login -u admin -p Harbor12345 http://127.0.0.1

//下载镜像进行测试
docker pull cirros


//镜像打标签
docker tag cirros 127.0.0.1/myproject-lyj/cirros:v1

//上传镜像到Harbor
docker push 127.0.0.1/myproject-lyj/cirros:v1

以上操作都是在 Harbor 服务器本地操作。如果其他客户端上传镜像到 Harbor,就会报
如下错误。出现这问题的原因 Docker Registry 交互默认使用的是 HTTPS,但是搭建私有镜
像默认使用的是 HTTP 服务,所以与私有镜像交互时出现以下错误。

[root@client ~]# docker login  -u admin -p Harbor12345 http://192.168.200.60
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
Error response from daemon: Get https://192.168.200.60/v2/: EOF

#解决:

[root@client ~]# vim /usr/lib/systemd/system/docker.service

ExecStart=/usr/bin/dockerd -H fd:// --insecure-registry 192.168.200.60 --containerd=/run/containerd/containerd.sock

[root@client ~]# systemctl daemon-reload
[root@client ~]# systemctl restart docker
[root@client ~]# docker login  -u admin -p Harbor12345 http://192.168.200.60
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded
[root@client ~]# docker pull cirros
Using default tag: latest
latest: Pulling from library/cirros
3d6427f49fe3: Pull complete
1915bfe8159b: Pull complete
d0ec9ef25b96: Pull complete
Digest: sha256:8654d33ecbcdc8fd65c80325c3ec3b1bc938dfad9f20d1a2e3cf21e521ab70e6
Status: Downloaded newer image for cirros:latest
docker.io/library/cirros:latest
[root@client ~]# docker images
REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
cirros              latest              bc94bceaae77        11 months ago       10.3MB

[root@client ~]# docker tag cirros 192.168.200.60/myproject-lyj/cirros:v2


[root@client ~]# docker push 192.168.200.60/myproject-lyj/cirros:v2
The push refers to repository [192.168.200.60/myproject-kgc/cirros]
abbd6d6ac643: Layer already exists
75b99987219d: Layer already exists
0cc237193a30: Layer already exists
v2: digest: sha256:96137d51e0e46006243fa2403723eb47f67818802d1175b5cde7eaa7f19446bd size: 943
1.部署Docker-Compose服务|
#下载或者上传Docker-Compose
curl -L https://github.com/docker/compose/releases/download/1.21.1/docker-compose-`uname -s`-`uname -m`-o /usr/local/bin/docker-compose

chmod +x /usr/local/bin/docker-compose
docker-compose -v

2.部署Harbor服务
(1)下载或上传Harbor 安装程序
wget http://harbor.orientsoft.cn/harbor-1.2.2/harbor-offline installer-v1.2.2.tgz

tar zxvf harbor-offline-installer-v1.2.2.tgz -C /usr/local/

(2)修改harbor安装的配置文件
vim /usr/1ocal/harbor/harbor.cfg
--5行--修改,设置为Harbor服务器的IP地址或者域名
hostname = 192.168.80.10
-- 59行--指定管理员的初始密码,默认的用户名/密码是admin/ Harbor12345
harbor_admin_ password = Harbor12345
======================================================
关于Harbor.cfg 配置文件中有两类参数:所需参数和可选参数
1、所需参数:这些参数需要在配置文件Harbor.cfg 中设置。如果用户更新它们并运行install.sh 脚本重新安装Harbour,参数将生效。具体参数如下:
●hostname:用于访问用户界面和register 服务。它应该是目标机器的IP地址或完全限定的域名(FQDN) ,例如192.168.80.10 或 hub. kgc.cn。不要使用localhost 或127.0.0.1 为主机名

●ui_url_protocol:(http或https,默认为http)用于访问UI和令牌/通知服务的协议。如果公证处于启用状态,则此参数必须为https

●max_job_workers: 镜像复制作业线程

●db_password: 用于db_auth的MySQL数据库root用户的密码

●customize_crt:该属性可设置为打开或关闭,默认打开。打开此属性时,准备脚本创建私钥和根证书,用于生成/验证注册表令牌。当由外部来源提供密钥和根证书时,将此属性设置为off

●ssl_cert: SSL 证书的路径,仅当协议设置为https时才应用

●secretkey_path:用于在复制策略中加密或解密远程register 密码的密钥路径

●project_creation_restriction: 用于控制哪些用户有权创建项目的标志。默认情况下,每个人都可以创建-一个项目。如果将其值设置为“adminonly” 那么只有admin可以创建项目

●verify_remote_cert: 打开或关闭,默认打开。此标志决定了当Harbor与远程register实例通信时是否验证SSL/TLS 证书。将此属性设置为off将绕过SSL/TLS验证,这在远程实例具有自签名或不可信证书时经常使用

另外,默认情况下,Harbour 将镜像存储在本地文件系统.上。在生产环境中,可以考虑使用其他存储后端而不是本地文件系统,如S3、Openstack Swif、Ceph 等对象存储。但需要更新common/templates/registry/config.yml文件
========================================================

3.启动Harbor
cd /usr/local/harbor/
./install.sh

4.查看Harbor启动镜像
cd /usr/local/harbor/
docker-compose ps

5.创建一个新项目
(1)浏览器访问: http://192.168.80.10 登录Harbor WEB UI界面,默认的管理员用户名和密码是admin/Harbor12345

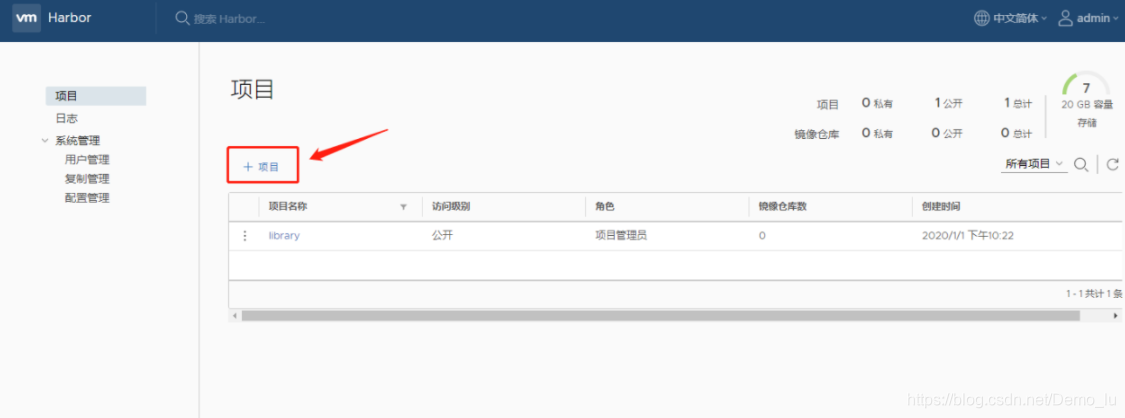

(2)输入用户名和密码登录界面后可以创建一个新项目。点击“+项目”按钮
(3)填写项目名称为"myproject-kgc",点击“确定”按钮,创建新项目
(4)此时可使用Docker 命令在本地通过127.0.0.1 来登录和推送镜像。默认情况下,Registry服务器在端口80. 上侦听。
//登录Harbor
docker login -u admin -p Harbor12345 http://127.0.0.1
//下载镜像进行测试
docker pull nginx
//将镜像打标签
格式: docker tag镜像:标签 仓库IP/项目名称/镜像名:标签
docker tag nginx:latest 127.0.0.1/myproject-kgc/nginx:v1
//上传镜像到Harbor
docker push 127.0.0.1/myproject-gcc/cirros:v1

(5)在Harbor界而myproject-kgc目录下可看见此镜像及相关信息

6.在其他客户端上传镜像
以上操作都是在Harbor 服务器本地操作。如果其他客户端登录到Harbor, 就会报如下错误。出现这问题的原因为Docker Registry交互默认使用的是HTTPS,但是搭建私有镜像默认使用的是HTTP服务,所以与私有镜像交互时出现以下错误。

docker login -u admin -p Harbor12345 http://192.168.80.10
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
Error response from daemon: Get https:L/192.168.80.10/v2/: dial tcp 192.168.80.10:443: connect: connection refused

(1)在Docker客户端配置操作
//解决办法是:在Docker server 启动的时候,增加启动参数,默认使用HTTP访问。
vim /usr/lib/systemd/system/docker.service
--13行--修改
ExecStart=/usr/bin/dockerd -H fd:// --insecure-registry 192.168.80.10 --containerd=/run/containerd/containerd. sock
或
ExecStart=/usr/bin/dockerd --insecure-registry 192.168.80.10
//重启Docker, 再次登录
systemctl daemon- reload
systemctl restart docker
//再次登录Harbor
docker login -u admin -p harbor12345 http://192.168.80.10
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Login Succeeded
//将自动保存凭据到/root/.docker/config.json, 下次登录时可直接使用凭据登录Harbor

//下载镜像进行测试
docker pull 192.168.80.10/myproject-kgc/nginx:v1

//上传镜像进行测试
docker pull cirros
docker tag cirros:latest 192.168.80.10/myproject-kgc/cirros:v2
docker push 192.168.80.10/myproject-kgc/cirros:v2

(2)刷新Harbor 的Web管理界面进行查看,会发现myproject-kgc 项目里面有两个镜像
参考资源链接:[K8s集群部署Docker-Harbor镜像:Node认证详解](https://wenku.youkuaiyun.com/doc/2q2vrzz0vq?utm_source=wenku_answer2doc_content) 在Kubernetes集群中部署来自Docker-Harbor私有仓库的镜像并进行节点认证,涉及到的关键步骤包括创建认证所需的Secret以及配置YAML文件。首先,需要创建一个类型为`docker-registry`的Secret来存储Harbor仓库的认证信息。这可以通过`kubectl`命令来完成。例如: ``` kubectl create secret docker-registry my-harbor-secret \ --docker-server=*** \ --docker-username=myuser \ --docker-password=mypassword \ --docker-email=*** ``` 这里`my-harbor-secret`是创建的Secret名称,`***`是你的Harbor仓库地址,后续是你的Harbor账户信息。 接下来,你需要编写一个YAML文件来定义你的Deployment、Service和Ingress资源。在Deployment配置中,通过`spec.template.spec.imagePullSecrets`引用之前创建的Secret: ```yaml apiVersion: apps/v1 kind: Deployment metadata: name: myapp-deployment spec: replicas: 3 selector: matchLabels: app: myapp template: metadata: labels: app: myapp spec: imagePullSecrets: - name: my-harbor-secret containers: - name: myapp-container image: ***/myproject/myapp:v1.0.0 ports: - containerPort: 8080 ``` 在这个示例中,`my-harbor-secret`是之前创建的Secret,`***/myproject/myapp:v1.0.0`是私有仓库中的镜像路径。 最后,使用`kubectl apply -f deploy.yml`命令将这些配置应用到集群中,Kubernetes将会根据这些配置拉取私有仓库中的镜像,并部署应用。 为了进一步确保集群的安全性,还可以配置LivenessProbe和ReadinessProbe以监控应用的健康状态,以及利用Ingress对象设置外部访问规则。这些高级配置可以通过查阅《K8s集群部署Docker-Harbor镜像:Node认证详解》来获取更详细的指导和最佳实践。 参考资源链接:[K8s集群部署Docker-Harbor镜像:Node认证详解](https://wenku.youkuaiyun.com/doc/2q2vrzz0vq?utm_source=wenku_answer2doc_content)
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
