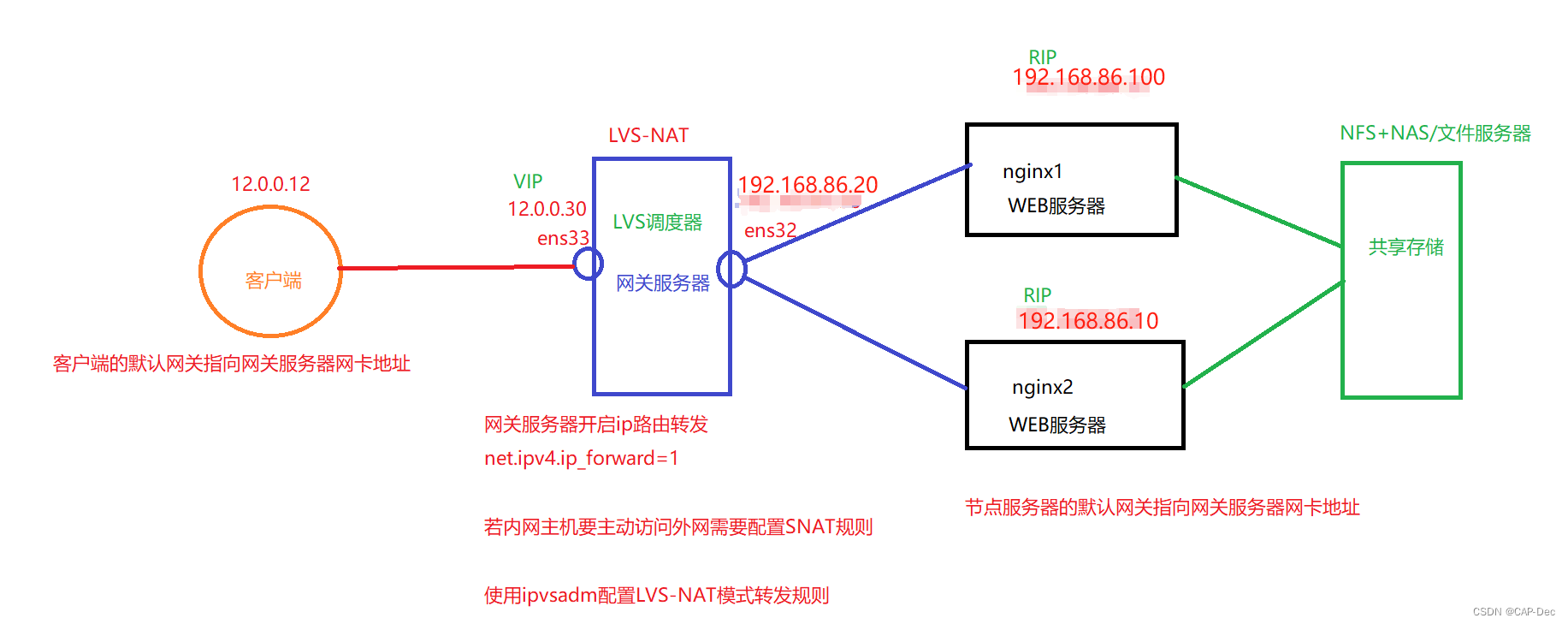

LVS负载均衡群集部署—NAT模式

一.企业集群应用概述

1、群集概述

• 集群、群集由多台主机构成，但对外，只表现为一个整体，只提供一个访问入口（域名或IP），相当于一台大型计算机。

2、解决方法

• 使用价格昂贵的小型机、大型机。
• 使用多台相对廉价的普通服务器构建服务群集。
• 通过整合多台服务器，使用LVS来达到服务器高可用和负载均衡，并于同一个IP地址对外提供相同服务。
• 这就是企业中常用的一种群集技术——LVS（Linux Virtual Server ，Linux虚拟服务器）

3.根据群集所针对的目标差异进行分类

负载均衡群集

• 提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标，获得高并发、高负载(LB)的整体性能。

• LB的负载分配依赖于主节点的分流算法，将来自客户机的访问请求分担给多个服务器节点，从而缓解整个系统的负载。

高可用群集

• 提高应用系统的可靠性、尽可能地减少中断时间为目标，确保服务的连续性，达到高可用(HA) 的容错效果。
• HA的工作方式包括双工和主从两种模式，双工即所有节点同时在线；主从则只有主节点在线，但当出现故障时从节点能自动切换为主节点。

例如：“故障切换”、“双机热备” 等。

高性能运算群集

• 以提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算(HPC)能力。
• 高性能依赖于"分布式运算”、“并行计算” ， 通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力。例如，“云计算”、“网格计算”等。

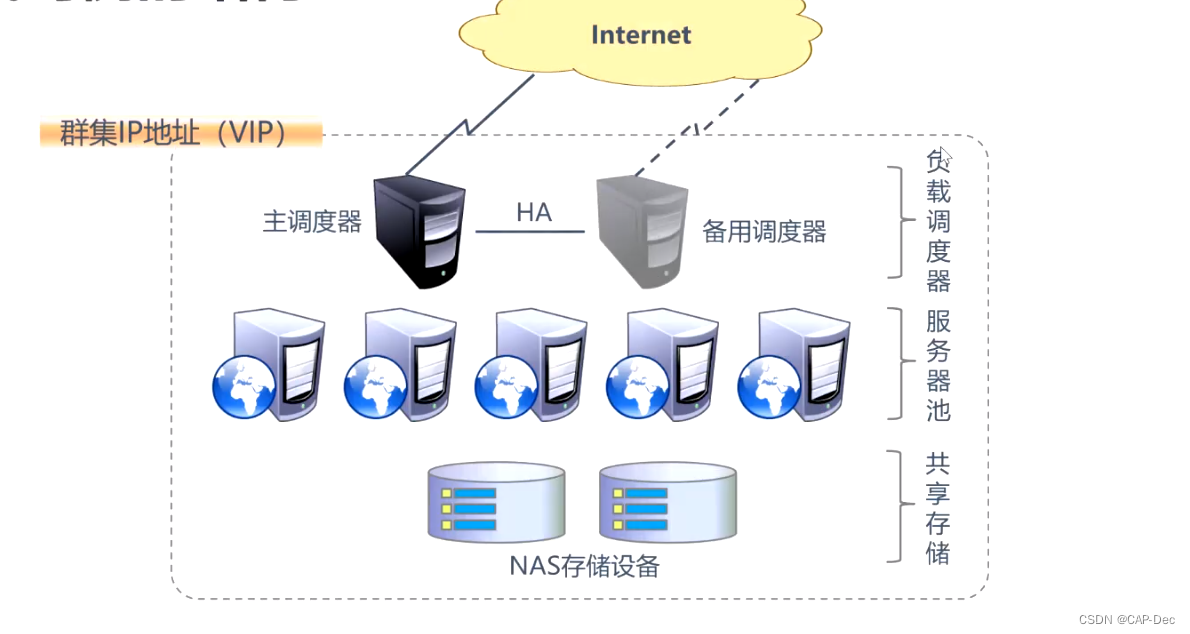

二.负载均衡群集结构

• 第一层，负载调度器

访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集IP 地址。通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性。

• 第二层，服务器池

群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址(真实IP)，只处理调度器分发过来的客户机请求。当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。

• 第三层，共享存储

为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性，共享存储可以使用NSA服务，或者提供NFS共享服务的专用服务器。
