IEC104协议解析工具

背景

IEC104协议是电力系统通信中广泛使用的一种标准，大量的DTU、FTU和TTU设备都在使用该协议。它基于TCP/IP协议，非常适用于电力自动化系统中的监控和控制。IEC104协议的全称是IEC60870-5-104，它定义了数据的传输、控制和监视机制。

IEC104协议结构，IEC104协议的数据单元主要由三部分组成：APDU、APCI和ASDU。

• APDU (Application Protocol Data Unit): 应用协议数据单元，是IEC104协议帧的主体。

• APCI (Application Protocol Control Information): 应用协议控制信息，类似于帧头，负责定义帧的类型和控制信息。

• ASDU (Application Service Data Unit): 应用服务数据单元，包含实际的监控或控制数据。

IEC104协议基于TCP通讯协议传输，传输的内容是二进制格式的比特流。传输数据内容非常紧凑，数据传输效率也很高，但数据含义不直观，不利于我们的阅读和理解。我们在解析协议报文时需要逐个依次拆解各个字节，有的甚至要按位拆解，数据内容的可读性差，而且容易出错。

---

解析工具

IEC104协议解析工具是为了解决分析IEC104报文的工作难度而开发的一款工具，工具功能如下：

• 工具支持解析简短的U帧和S帧，更支持变长的I帧。
• 支持解析的类型有：1，2，3，4，5，6，7，8，9，10，11，12，13，14，15，16，17，18，19，20，21， 31，32，33，34，35，36，37，38，39，40，45，46，47，48，49，50，51，58，59，60，61，62，63，64，100，101，103，104，105，106，107，109，110，111，112，113，120，121，122，123，124，125，126，127
• 可以灵活指定COT、COA和IOA字段长度
• 解析内容分解到每一个有含义的元素
• 可以双击元素来查看对应的字节内容
• 可以验证报文的合法性

应用场景

•         学习IEC104协议人员
•         IEC104协议开发人员
•         调试使用IEC104的工程人员

下载地址(tip:  price = ten )

 提示：软件有注册费用，使用软件后能帮助我们

• 轻松地分析报文，不用费神在字节间来回比对，大脑和眼睛不再像人工解析那么累
• 大大减少解析报文的时间，报文越长越明显，解析时可以悠闲地喝点茶或咖啡
• 加快定位问题的效率，可以快速查看设备和后台间交换的数据，也可以在解析报文间来回查看，分析报文间的上下文交换情况
• 有利于快速地学习掌握协议，看到解析后报文的总体结构，并方便地定位字节

https://pan.baidu.com/s/1y82T3LGFSccgJTj2rPh1Qw?pwd=mwjyhttps://pan.baidu.com/s/1y82T3LGFSccgJTj2rPh1Qw?pwd=mwjy

---

解析示例

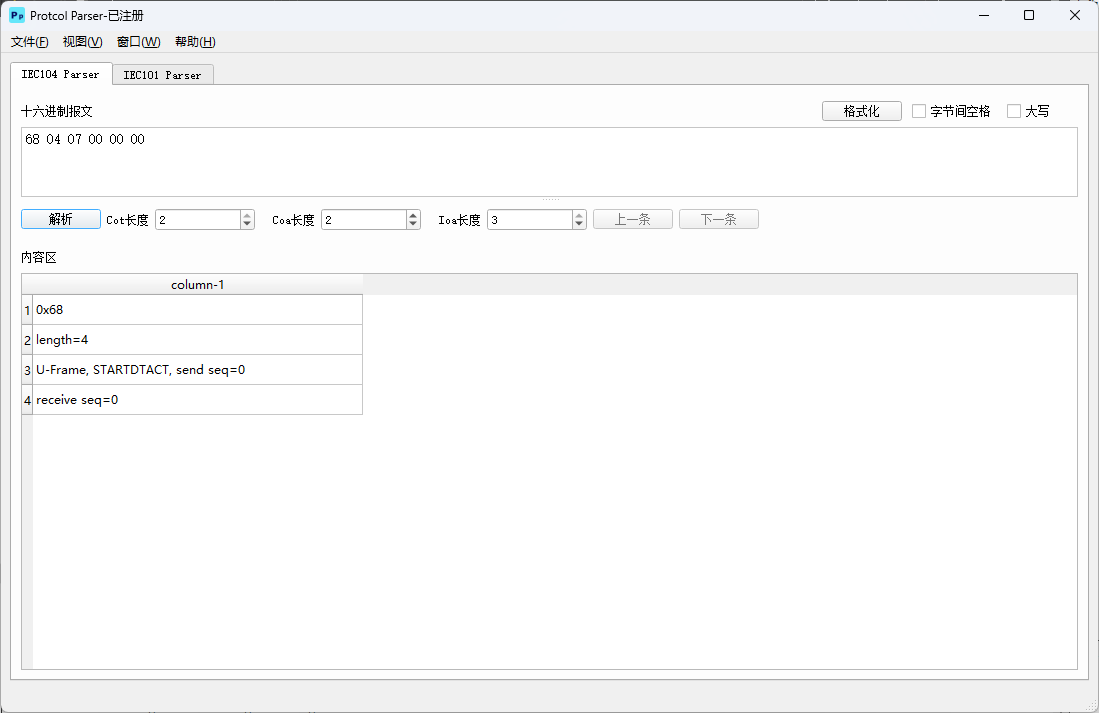

解析一个U帧报文：68 04 07 00 00 00

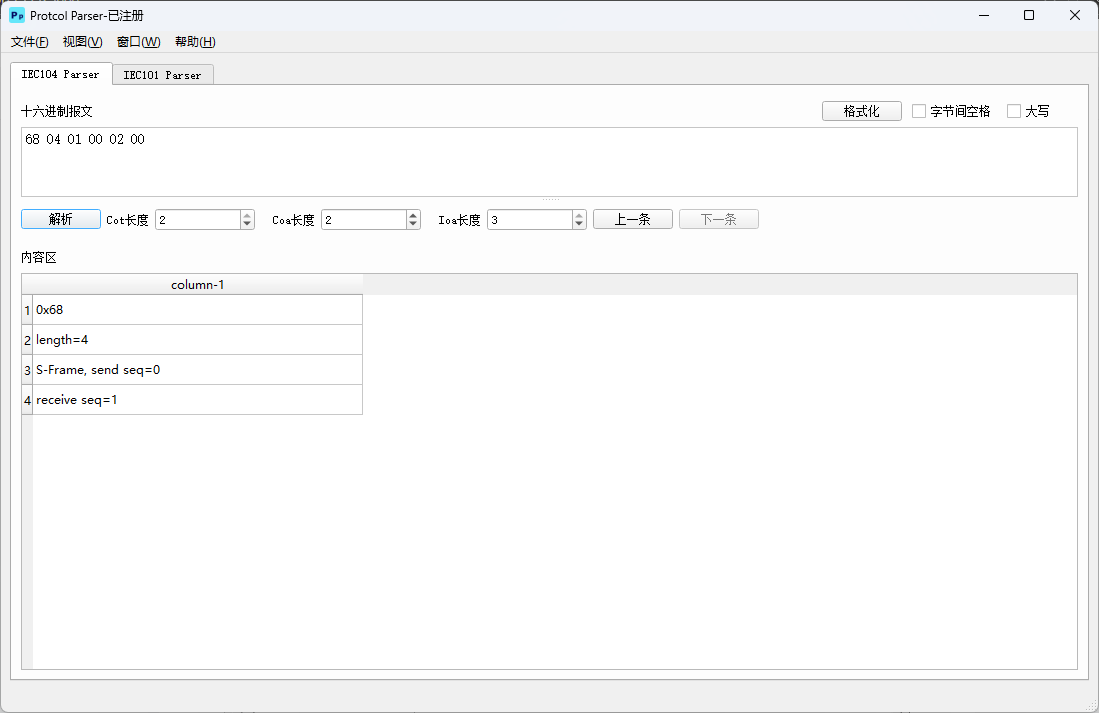

解析S帧报文：68 04 01 00 02 00

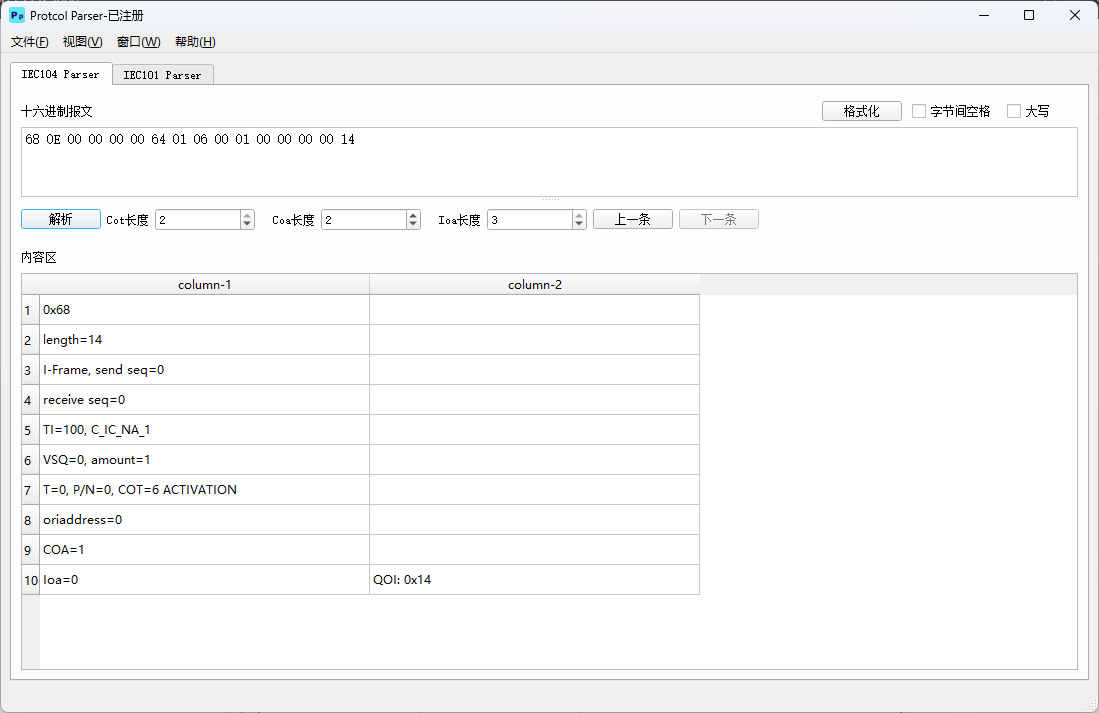

解析总召报文：68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14

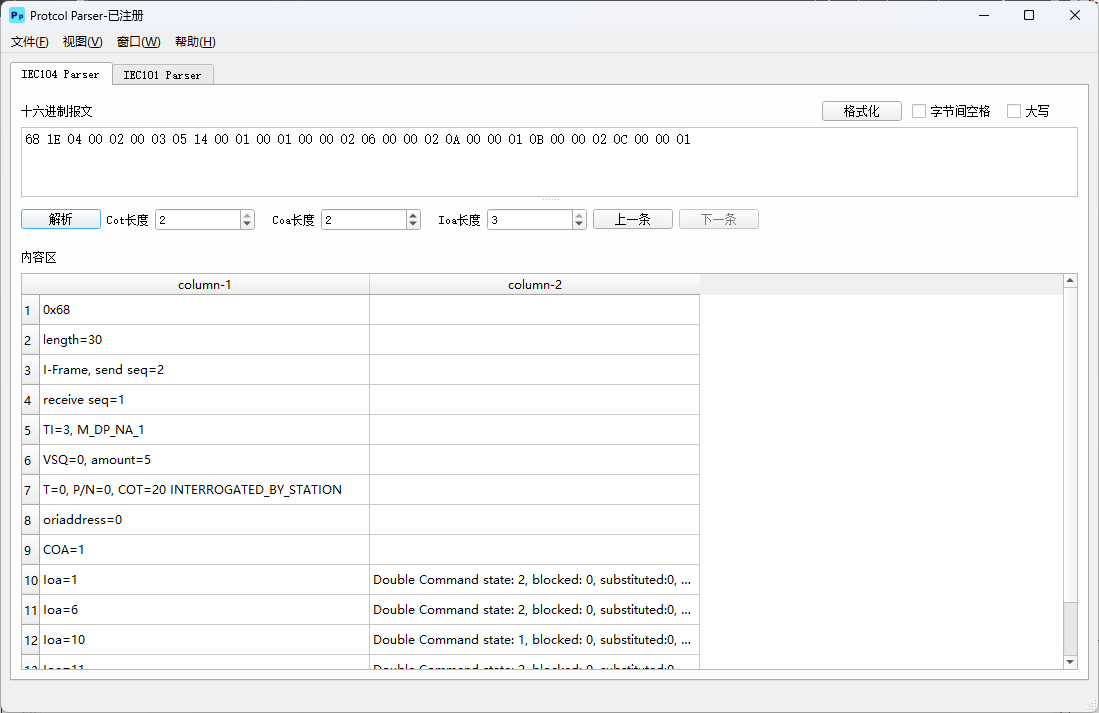

解析遥信报文：68 1E 04 00 02 00 03 05 14 00 01 00 01 00 00 02 06 00 00 02 0A 00 00 01 0B 00 00 02 0C 00 00 01

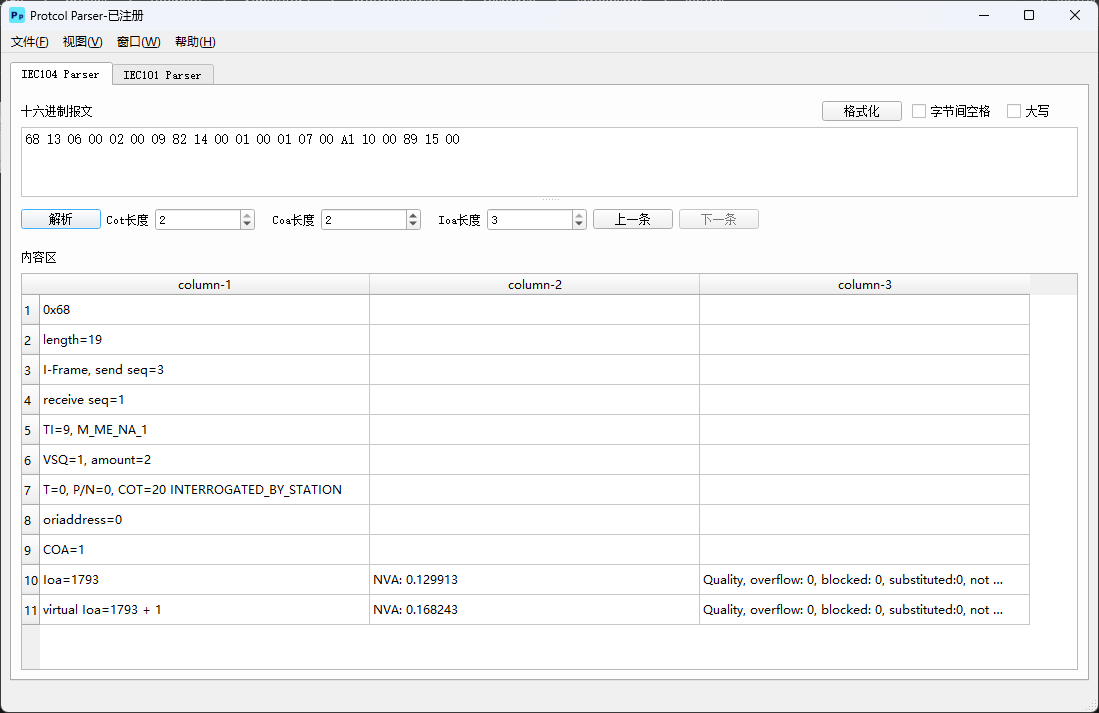

解析9号报文：68 13 06 00 02 00 09 82 14 00 01 00 01 07 00 A1 10 00 89 15 00
