AD16原理图导入Orcad Capture

最新推荐文章于 2025-10-31 16:35:35 发布
原创 最新推荐文章于 2025-10-31 16:35:35 发布 · 9.8k 阅读 · 35 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍了如何将AD16中的原理图导出为ASCII格式并导入到Orcad Capture的过程，包括保存ASCII格式、新建Orcad工程、编译PCB项目、使用特定Editor导入、指定目标目录以及解决可能出现的错误提示。
AI助手已提取文章相关产品：

问题：
想把AD16zhong的原理图直接导入Orcad Capture。

解决办法：
1）、AD16中的原理图要保存为ASCII格式；
在这里插入图片描述
2）、为ASCII格式的原理图单独建立一个工程；
3）、对新建立的工程，
选择Project—>Compile PCB Project进行编译；
在这里插入图片描述
4）、打开Orcad原理图，
选择Editor为OrCAD PCB Designer Professional w/PSpice；
在这里插入图片描述
选择File—>Import Altium Schemetic；
在这里插入图片描述

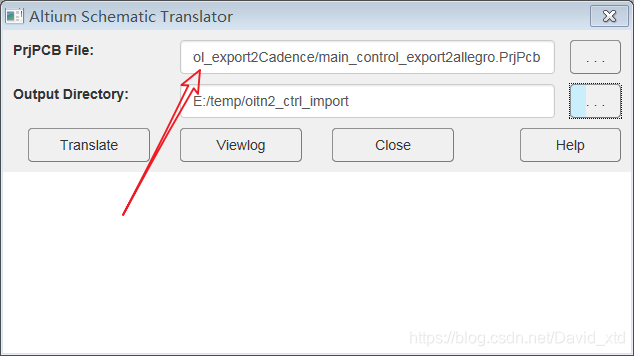

在PrjPCB file点击…选择已经编译完的工程文件；
在这里插入图片描述
5）、指定一个目标空目录用于导入原理图；
