Allegro导出DXF文件

问题提出：
要将Allegro中的外形尺寸和定位孔尺寸交给机械工程师，以便于安装和固定。
解决办法：
1、在Allegro中打开brd文件，设置好要导出的layer，选择File->Export->DXF；

2、在打开的DXF Out页面中，设定好下列参数：

所导出dxf文件的名称和保存路径；
导出dxf文件的格式，只有AutoCAD R12和R14两种格式可选；
导出文件所用的计量单位；
层转换所用文件；
（点击Lib…，从弹出的Select DXF Layer Conversion File页面选择所用的层转换文件），

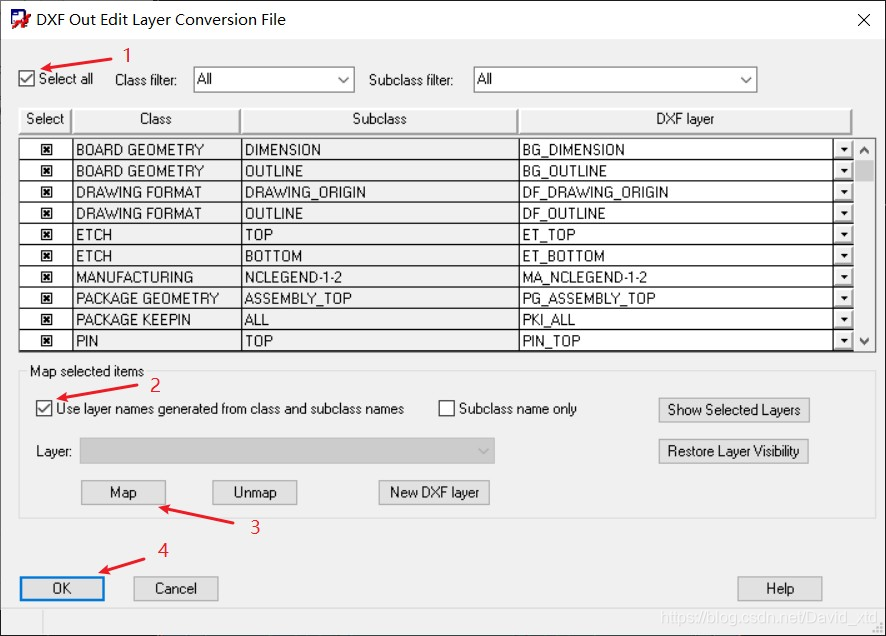

3、参数设定完成后，点击Edit，出现DXF Out Edit Layer Conversion File页面；

按照上图中所示步骤点击选择；

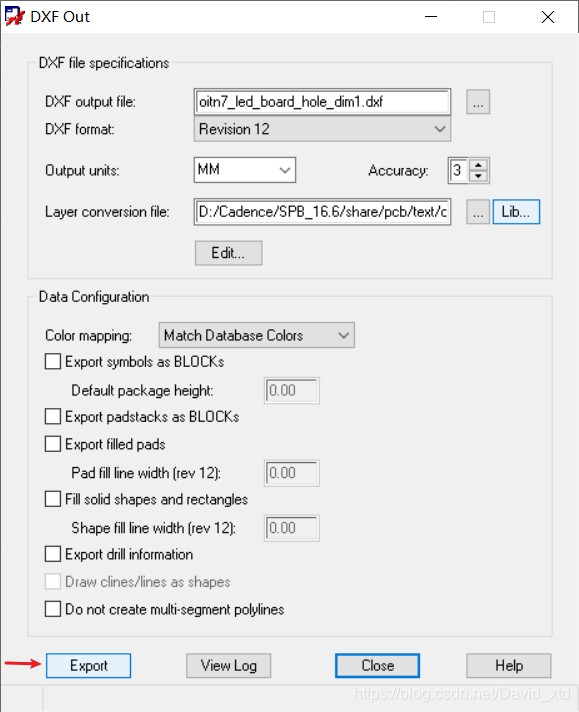

4、点击Export，开始导出dxf文件；

5、看到提示：Successfully completed。表明转换完成；
6、在社设定的路径找到指定的文件，用AutoCAD打开；
7、将dxf文件保存为DWG文件。

问题解决。
