RPA界面元素智能自适应定位与操控技术-金克

什么是RPA？RPA（Robotic Process Automation，机器人流程自动化）是通过特定的、可模拟人类在计算机界面上进行操作的技术，它可以按规则自动执行相应的流程任务，代替或辅助人类完成相关的计算机操作，从而节约人力成本，提高生产效率。

从RPA的定义就可以看出，对计算机界面的操控是RPA的核心之一。要实现对计算机界面的操控，就必须用到RPA界面元素定位和操控技术。

 元素定位与操控技术

界面元素是指用于构建系统或应用程序的所有图形用户界面部分，例如窗口、输入框、按钮等。通过显示器、键盘、鼠标等计算机外部设备，人能够实现在指定输入框输入文本、点击指定按钮等操作，和操作系统以及业务系统进行交互。同样的，RPA要代替人完成这些操作，就需要能够定位和操控这些界面元素。

界面元素定位与操控方法有很多，主要区别在于是否使用GUI（Graphical User Interface， 图形用户接口）自动化技术。非GUI自动化技术有：绝对坐标定位、图像匹配定位、基于消息操作、模拟键鼠操作等。GUI自动化技术有：Win32、MSAA、UIA、JAB、SAP、Citrix Virtual Channel、RDP Virtual Channel、Selenium、Chrome Extension等。通常来说，GUI自动化技术能获取到的界面元素的信息更多，支持的操作也更多，但同时局限性也更大，一种GUI自动化技术往往只支持几个界面元素框架，实际使用起来也会更困难。

下面列举几种常用的自动化技术并给出优缺点分析。

01 绝对坐标定位

绝对坐标，是指屏幕中固定的坐标位置，当界面元素总是处于屏幕中固定坐标位置时，就可以使用绝对坐标来进行定位。这个方法非常简单方便，在特定场景下非常好用。但是一般要求屏幕分辨率和应用窗口大小固定，而且无法保证定位到的界面元素是否正确。

02 图像匹配定位

图像匹配，在待匹配图像中寻找与目标图像相似性高的单个或多个目标，并获取目标的坐标位置。图像匹配可以和绝对坐标定位相结合，先使用绝对坐标定位，再用图像匹配做校验；也可以先划定屏幕中的某个区域，在此区域内进行图像匹配，以达到提高准确率、加速匹配过程的目的。

图像匹配的方法非常多，模板匹配使用空间二维滑动模板进行匹配，将目标图像在待匹配图像中滑动；特征匹配提取图像的特征，再生成特征描述子，最后根据描述子的相似程度对两幅图像的特征之间进行匹配；深度学习也可用于图像匹配之中，例如，使用OCR技术可以定位到包含指定文本的图像。

03 基于消息操作

这里的消息指的是操作系统的消息。Windows 是一个消息驱动的系统，Windows的消息提供了应用程序之间、应用程序与Windows 系统之间进行通信的手段。通过对应用程序窗口发送特定的消息，可以实现对指定界面元素的点击输入等操作。

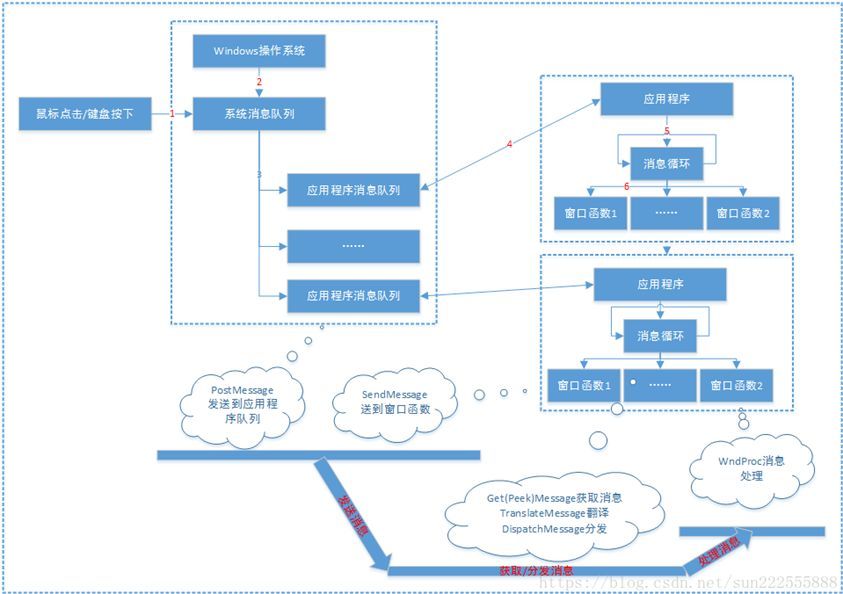

图1 Windows消息机制

04 模拟键鼠操作

模拟键鼠可分为消息模拟、API模拟、驱动模拟三种。消息模拟基于windows的消息机制，向目标窗口发送键鼠消息。API模拟就是用Windows提供的API实现模拟输入。驱动模拟就是通过驱动程序，在系统内核里面操作I/O端口，给连接键盘的集成电路发送指令，让它产生一个按下按键的信息，这样你的模拟输入对于所有程序来说就是从一个真实的设备发出的。

05 Win32 API

Win32 API是微软第一代应用程序可访问API。Win32 API出现在.NET之前，是底层的Windows API。它支持MFC、VB6、VCL、简单的WinForms等窗体。


Win32自动化技术基于HWND（窗口句柄），一般需要通过 FindWindow、 EnumWindows 来查找目标窗口的句柄，然后再调用其它 A
