卫星影像建模作为目前大场景实景三维建模重要技术手段之一,在实际生产中仍面临一些问题亟待解决。
01成果层面
因卫星影像成像原理复杂且受原片精度限制,卫星影像模型容易出现水面区域几何错误、纹理拉花;部分建筑物区域完整性不足;弱纹理区域异常凸起(钉状物)等问题,难以满足项目精度要求。
02工具层面
目前市面上多数卫星建模软件不具备模型优化编辑功能,难以处理水面、建筑、弱纹理等区域的模型异常问题。
03业务层面
现阶段通用工具在进行大规模卫星影像模型后处理时,人工成本巨大且效率低下,难以满足项目如期、低成本交付需求。
针对上述行业痛点,大势智慧重建大师卫星版研发团队推出了针对模型优化的功能升级方案,大幅提升卫星三维模型重建质量和数据生产效率。
水面模型优化,提升水域美观性
卫星影像水面区域纹理信息低,重建难度大,常规算法重建的水面模型,常出现几何表达错误、纹理拉花等问题,现有软件/算法难以自动化处理。
重建大师卫星版新增几何约束的水面模型优化功能,支持大范围湖泊、海面等覆盖水的模型优化。运用重建大师卫星版的水面编辑工具,可在卫星影像上绘制水体矢量文件,导入该矢量文件后经模型优化处理,大幅提升了水面区域的模型质量。

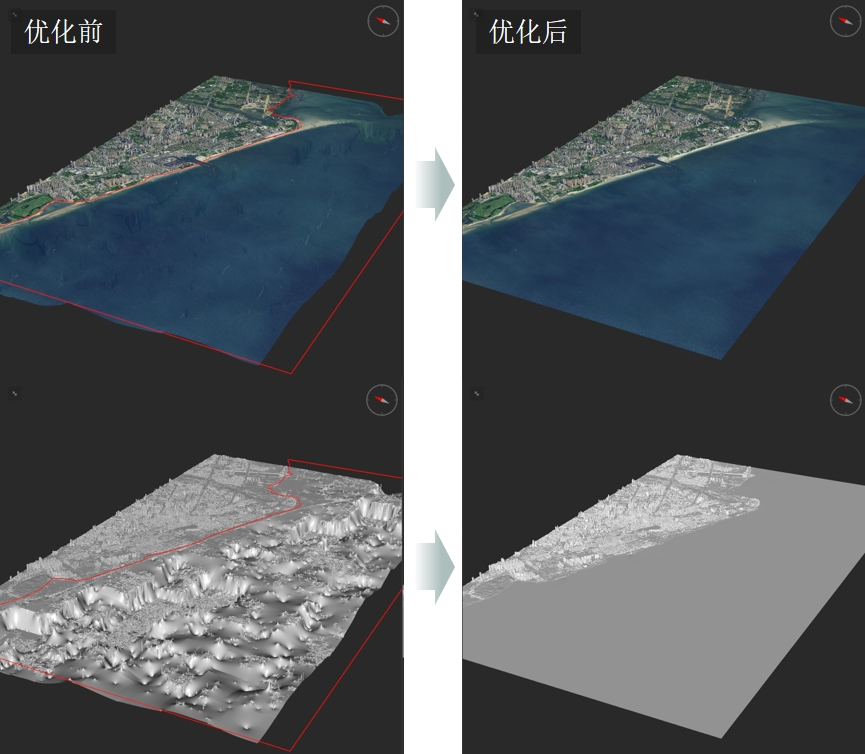

水面模型优化前后效果对比
建筑物模型优化,提升建筑物完整性
受卫星成像夹角、影像纹理、建筑物高度等因素影响,现有软件/算法难以获取高完整性建筑物。
重建大师卫星版新增建筑物模型优化功能,通过外部导入含有高程信息的建筑物轮廓数据,对模型进行精细立面模型优化,提升建筑物重建的完整性与准确性。
同时,针对低矮建筑物模型异常凸起问题,优化密集匹配算法,提升了低矮建筑物重建质量。

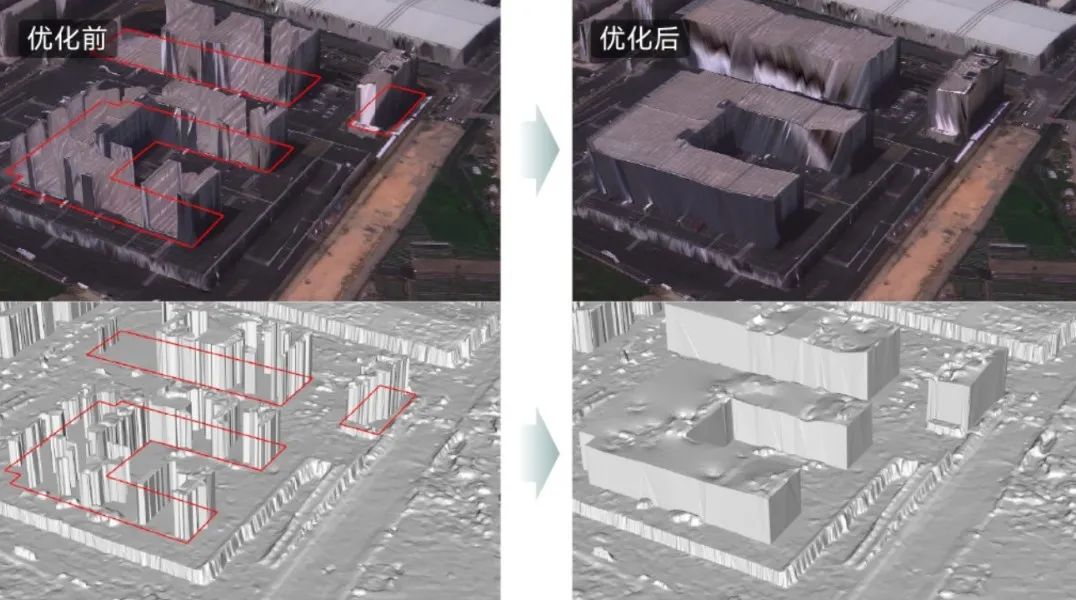

高大建筑物模型完整性优化前后效果对比

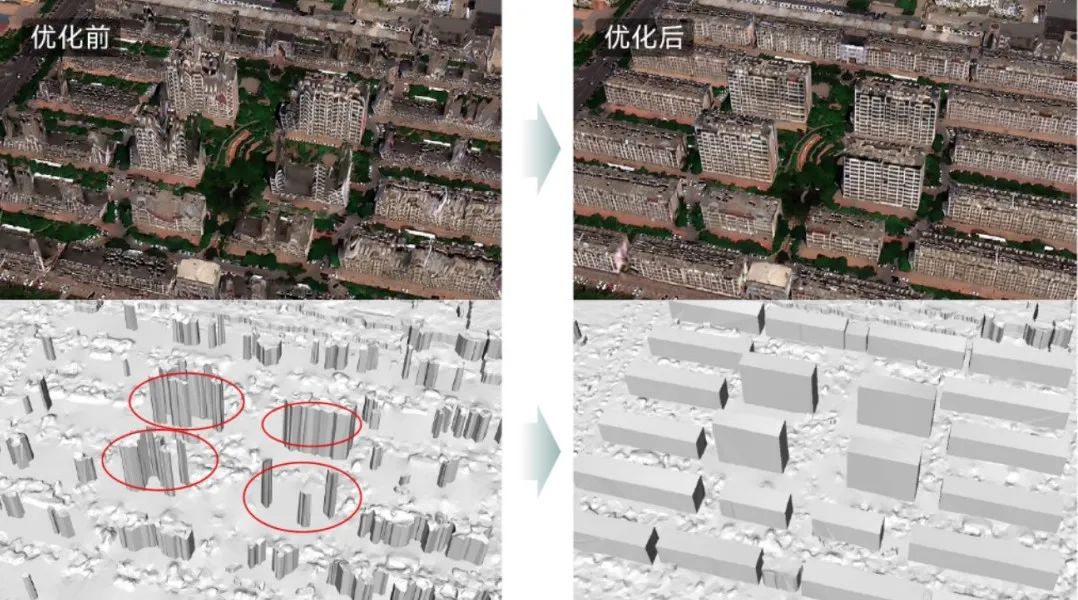

低矮建筑物模型立面优化前后效果对比
钉状物区域模型优化,提升几何表达准确性
卫星影像云、雪、植被等弱纹理/重复纹理区域,纹理信息匮乏、重建难度大,重建模型容易出现异常凸起(钉状物)。
重建大师卫星版新增弱纹理区域优化功能,提供钉状物编辑工具,通过该工具人机交互快速完成钉状物检测、确认及编辑等操作,大幅减少了几何表达错误、纹理拉花等现象,模型质量得到了极大程度的提升。

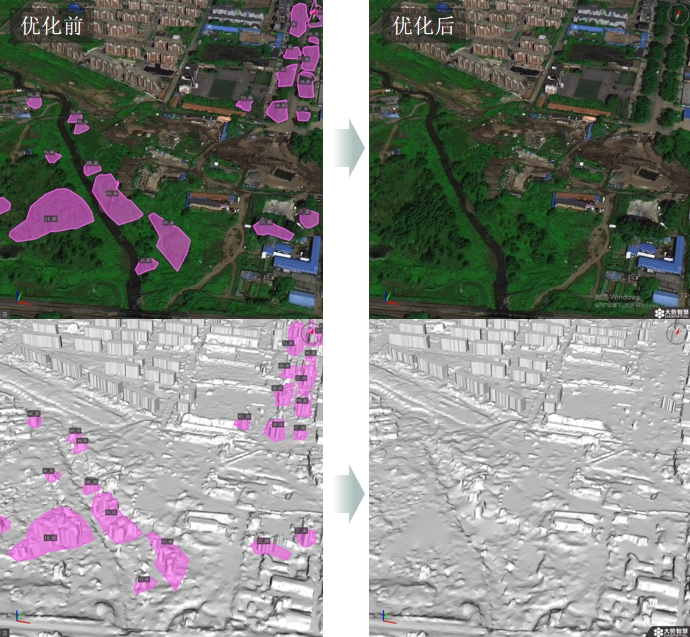

植被区域模型优化前后效果对比

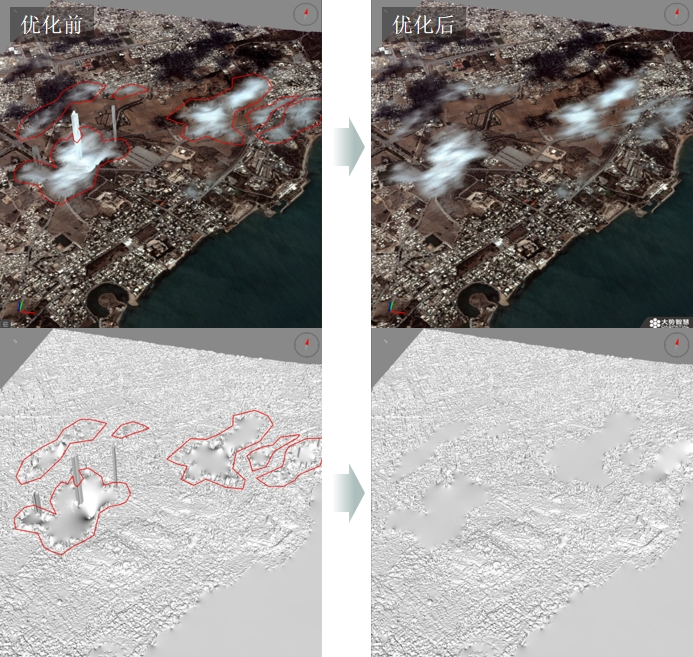

云层区域模型优化前后效果对比
重建大师卫星版此次功能升级,通过一系列的模型优化功能和自研高效编辑工具(水面、建筑、钉状物编辑工具),不仅解决了卫星影像三维重建中关于水面、建筑、弱纹理区域建模的难题,而且本次更新提供的编辑工具相较于DasViewer采集效率提升了300%+。大势智慧将继续坚持技术创新,持续探索新兴技术与卫星影像重建的融合,为用户提供更卓越、高效、智能的解决方案。
