重发布实验

重发布实验

1.拓扑结构

2.要求
1.如图搭建网络拓扑，所有路由器各自创建一个环回接口，合理规划IP地址
2.R1-R2-R3-R4-R6之间使用OSPF协议，R4-R5-R6之间使用RIP协议
3.R1环回重发布方式引入OSPF网络
4.R4/R6上进行双点双向重发布
5.分析网络中出现路由环路的原因
6.路由优化

3.分析
1.完成基本的IP地址配置
2.分别启动OSPF和RIP协议，测试网络
3.将R1上环回重发布至OSPF内
4.在R4和R6之间进行双向重发布
5.解决环路，优化路由

4.配置内容

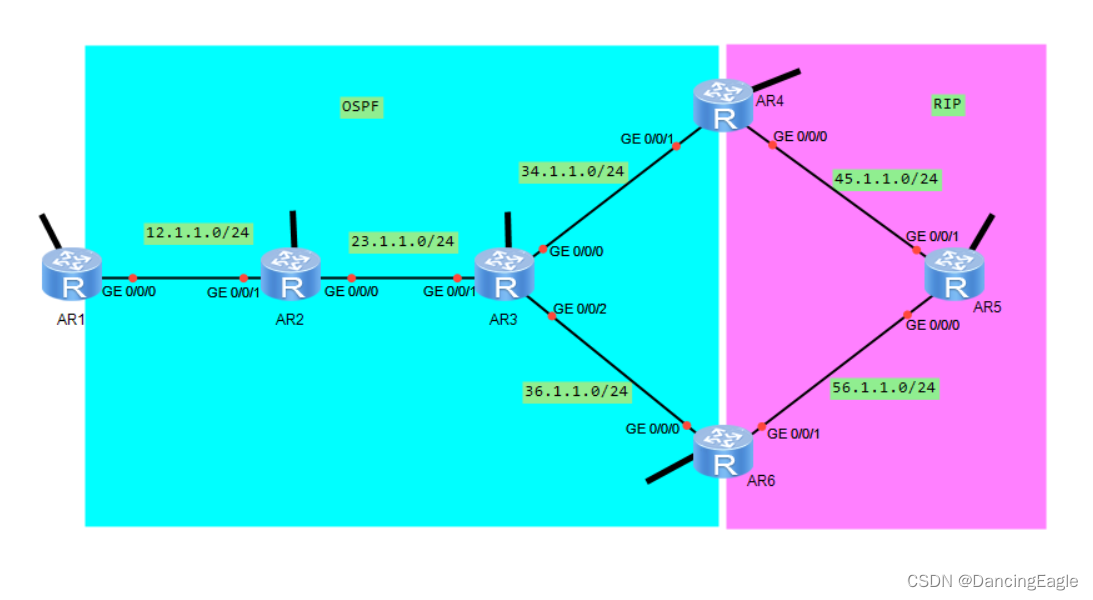

拓扑结构

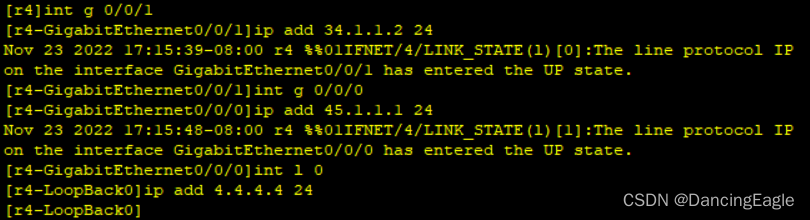

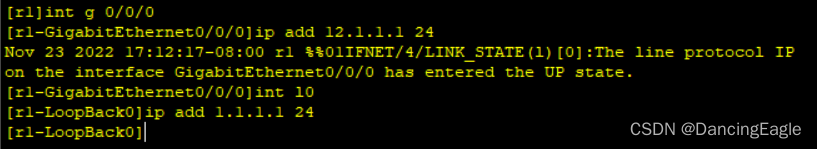

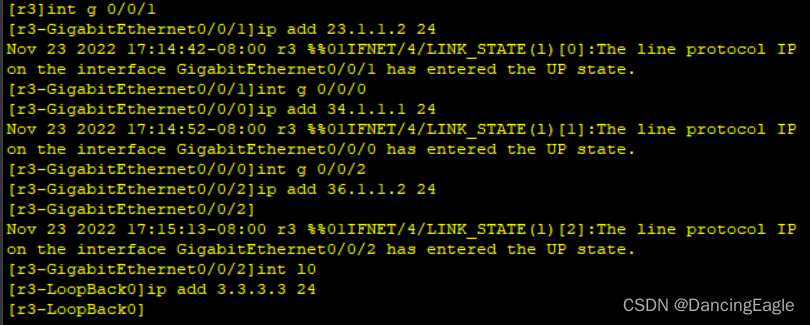

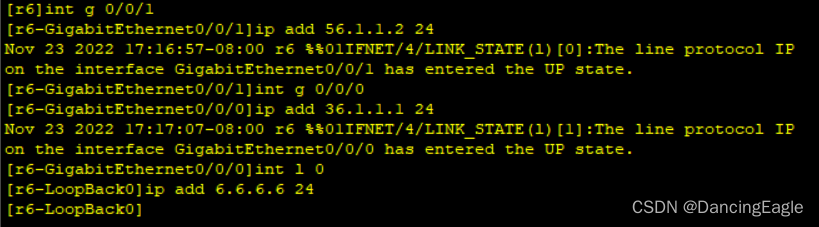

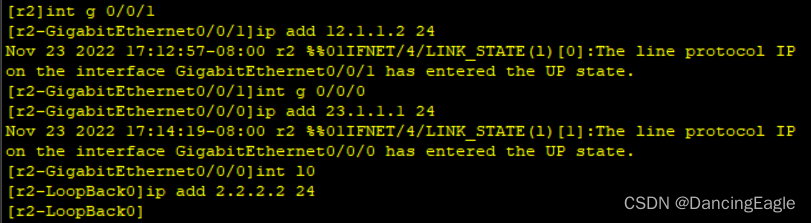

配置路由器IP地址

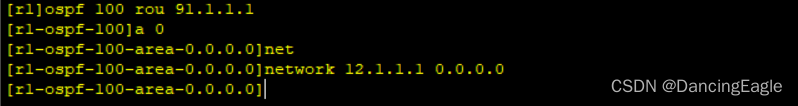

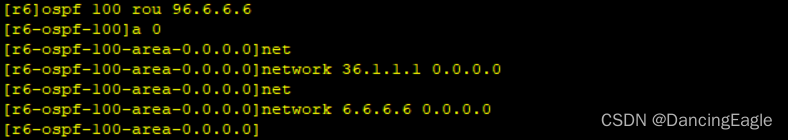

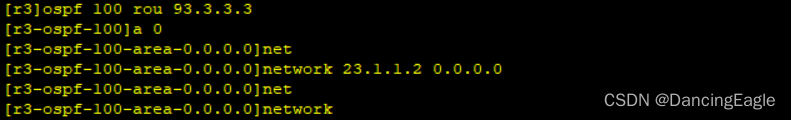

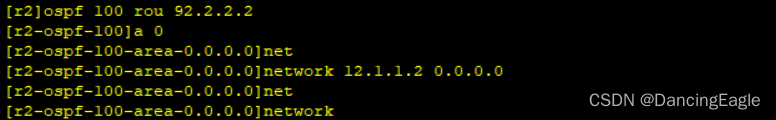

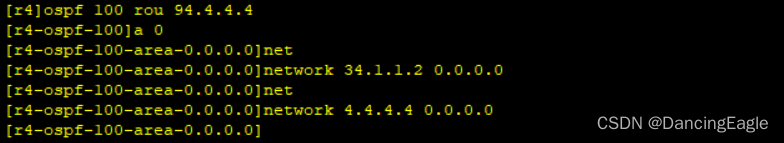

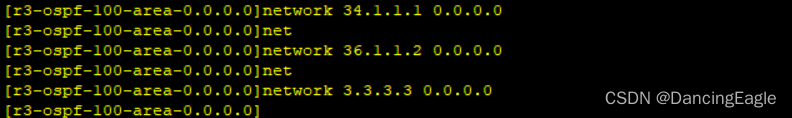

配置开启OSPF服务

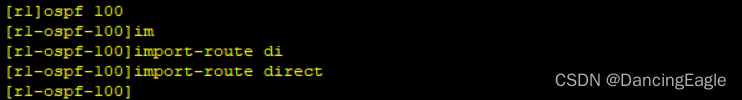

重发布R1环回到OSPF

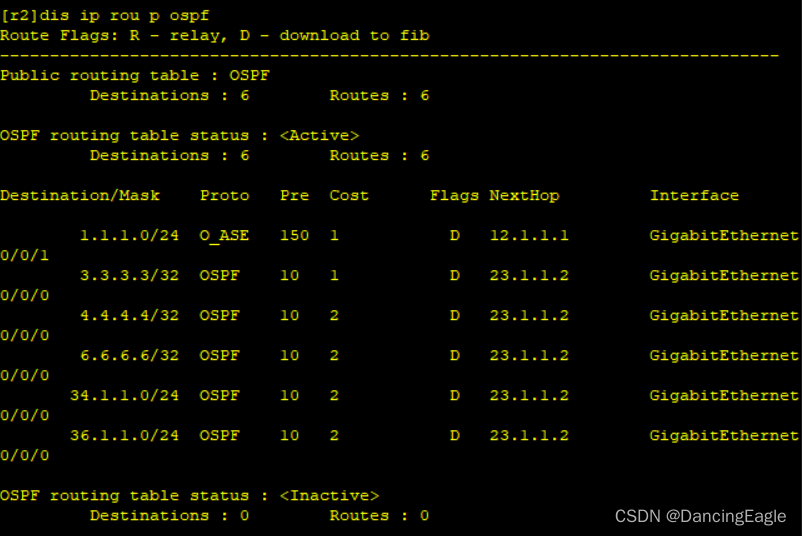

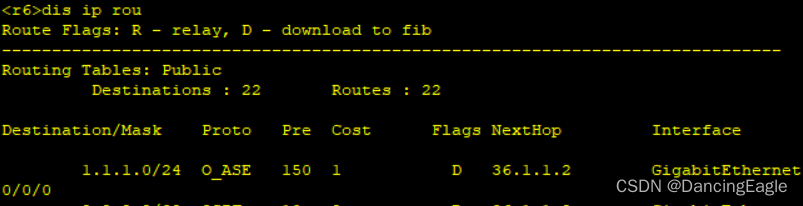

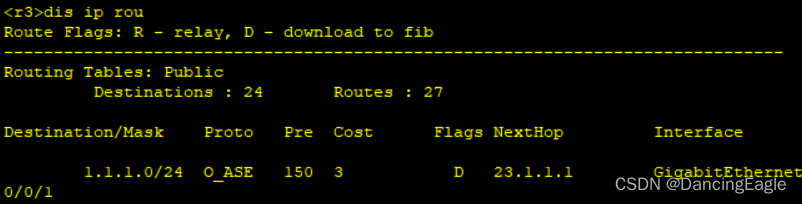

查看

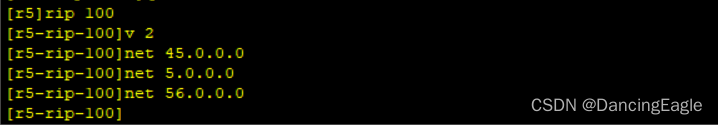

配置开启RIP服务

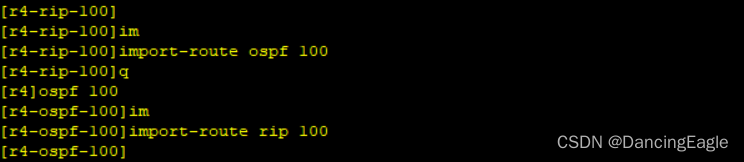

双点双向重发布


造环
重启R3的ospf服务
ospf服务重启后，R3需要重新学习路由，R1和R4均发来R1环回1.1.1.1 的路由信息，R3会选择学习路径更短的，所以会出现环路

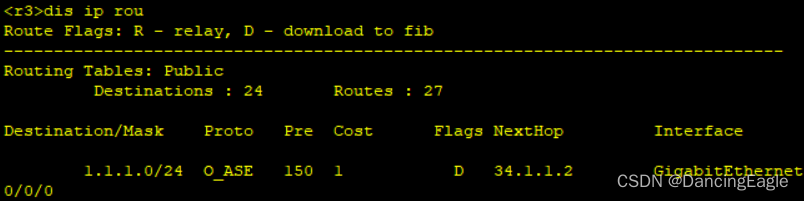

环路




消除环路

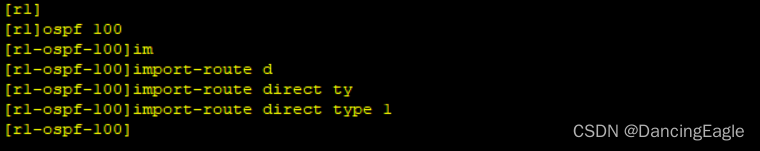

修改R1重发布直连时的类型
类型1永远优于类型2

结果

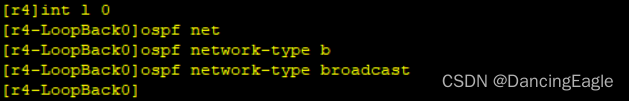

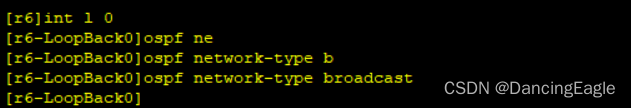

修改环回接口类型


清楚次优选路
抓取数据

R6接口调用
解决负载均衡


空语句

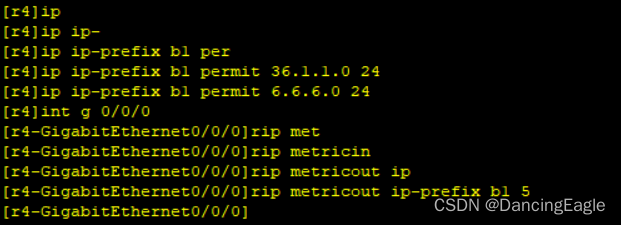

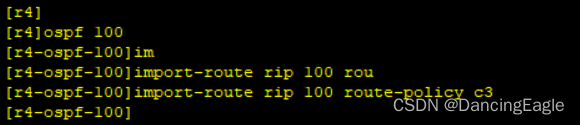

R4调用

至此，全拓扑路由优化完毕
