HCIP学习笔记5

OSPF的不规则区域

OSPF区域划分需要遵循的要求
 1）必须存在ABR设备
 2）必须按照星型拓扑结构来划分

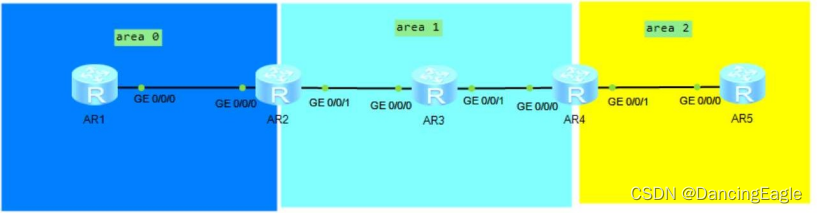

 1、远离骨干的非骨干区域
 2、不连续骨干
1、使用Tunnel隧道将非法的ABR设备合法化

 R4在使用隧道连接到区域0之后，可以直接通过拓扑信息学习到区域0里的路由信息，同时也可以通过R2将区域0的拓扑信息转换成路由信息学习一次，但是，R4会将自己通过拓扑信息计算的路由信息加表，即使他的开销值巨大

 使用隧道来解决不规则区域的问题
 1）可能造成选路不佳的情况
 2）可能导致重复更新
 3）R2和R4直接需要建立邻居关系，所以，需要发送周期性的数据进行维护，造成中间通过链路的负担加重

2、使用虚链路解决不规则区域
 注意：虚链路永远属于区域0
 [r4-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2
 [r2]display ospf vlink — 查看虚链路的详情

网络类型	OSPF接口的网络类型（工作方式）
BMA（以太网）	Broadcast，可以建立多个邻居关系，需要进行DR和BDR选举，hello 10S，dead time 40S
P2P（PPP，HDLC， MGRE，GRE）	P2P，只能建立一个邻居关系，不需要进行DR和BDR的选举，hello 10S，dead time 40S
虚拟接口（环回接口）	P2P，只是华为定义为P2P类型，实际没有数据收发，环回接口的开销值定义为0。环回接口默认学习32位的主机路由，如果想还原真实配置，可以将接口网络类型从P2P改为Broadcast
	P2MP，可以建立多个邻居关系，不需要进行DR和BDR选举，hello 30S，dead time 120S，可以学习邻居接口的主机路由
NBMA（帧中继）	NBMA ，可以建立多个邻居关系，需要进行DR和BDR选举，hello 30S，dead time 120S，只能手工建立邻居关系
	Virtual，只有在虚链路情况下自动出现，hello 10S，dead time 40S，以单播形式发送hello包周期保活

使用虚链路解决不规则区域的问题
 1、R2和R4直接需要建立邻居关系，所以，需要发送周期性的数据进行维护，造成中间通过链路的负担加重
 2、虚链路只能穿越一个区域

3、使用多进程双向重发布
 因为不同的路由协议之间，对路由的理解及运行逻辑都不相同，所以，不同的路由协议之间是存在信息隔离的
 重发布 — 将一种协议按照另一种协议的规则发布出去 — 需要在同时运行两种协议的设备（ASBR设备 — 自治系统边界路由器/协议边界路由器）上执行该技术 — 只有执行了重发布的设备才能叫做ASBR设备

 [r4-ospf-1]import-route ospf 2

 O_ASE — 导入的路由信息标记为此标记，代表是域外的路由信息，这些路由信息的可控性较低，信任程度较低，优先级默认设置为150

 LSA — 链路状态通告 — 是OSPF在不同网络环境下用于携带和传递不同的信息
 LSDB — 链路状态据库

LSA的头部内容
Type — LSA的类型 — 在OSPFV2当中，需要具体掌握6中LSA
LinkState ID — 链路状态标识符 — 可以理解为是一个LSA的名称，而且，这个参数在不同的LSA类型中将携带不同的信息
AdvRouter — 通告路由器 — 谁发出的LSA在这个参数就是谁的RID

链路状态类型，链路状态ID，通告路由器 被称为是LSA的“三元组”，因为这三个参数可以唯一的标识出一条LSA信息

LS AGE — LSA的老化时间 — 单位S 当一条LSA被始发路由器产生时置为0，之后，该LSA在网络中传播，老化时间也会持续累加。 ---- 1800S — 3600S — MAX-Age — 当一条LSA的老化时间到达3600S时（最大老化时间）则将会从LSDB数据库中删除
LEN — 长度 — 表示LSA的内容所占的字节数
SEQ — 序列号 — 本质是由32位二进制构成 一台路由器每发送同一条LSA时都会携带一个序列号，且逐次加1

 序列号空间
  直线型空间 从最小值到最大值逐次加一，优点是新旧关系容易区分，缺点是一旦序列号空间用尽，将无法判断新旧
  循环型空间 从最小值到最大值在继续循环，序列号可以一直使用，但是，当两个序列号差值较大时，新旧关系不好区分。
  棒棒糖型空间 OSPF采用的就是这种序列号空间，但是，为了避免循环型序列空间的缺点，OSPF要求不能进入循环部分，所以，其取值为0X80000001 - 0X7FFFFFFE

  当序列号达到最大值时，始发设备会将该LSA的老化时间设置为最大老化时间，之后发出，其他收到该LSA的设备因为其序列号值最大，将刷新本地LSDB数据库，之后，又因为该LSA老化时间为最大老化时间，将把该LSA信息删除。同时，始发设备会再发送一条相同的LSA，其序列号为0X80000001，之后，其他设备将该LSA信息收集入库，起到刷新序列号空间的效果

chksum — 校验和 — 这个参数也会参与新旧关系的比较。如果两条相同的LSA其序列号也相同，则将比较校验和，校验和大的判定为新

类型	LS ID	通告路由器	传播范围	携带信息
Type - 1 LSA/Router	通告者的 RID	本区域内所有运行OSPF 的设备的RID	单区域	本地接口直连的拓扑信息
Type - 2 LSA/Network	DR的IP	MA网络中DR所在的路由器的RID	单区域	单个MA网络网段的补充信息
Type - 3 LSA/Sum-Net（summary）	路由的目标网络号	ABR，在通过下一个ABR设备时，将修改为新的ABR	ABR相邻的单区域	域间路由信息

Type - 1 LSA — 一个网络中，每台设备都需要发送且只发送一条1类LSA。1类LSA使用通告者的RID作为LS ID

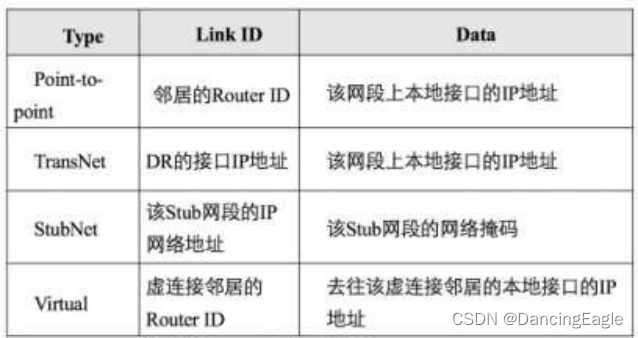

 LINK — 每一条LINK都是在描述路由器接口的连接情况，一个接口可以使用多个LINK来进行描述

Type - 2 LSA — 在MA网络环境下，仅依靠1类LSA无法获取完整的拓扑信息，所以，我们引入了2类LSA，对拓扑信息进行补充说明 — 二类LSA所补充的都是一些公共信息，所以，一个MA网络中只需要一台设备发送就可以了
 所以，2类LSA由MA网络中的DR设备发送，并且使用DR设备的IP地址作为LS ID

因为，1类和2类LSA传递的是拓扑信息，而其余的LSA传递的是路由信息，传递路由信息的LSA需要经过1类和2类LSA的验算才能使用，需要通过1类和2类LSA找到通告者的位置

Type - 3 LSA 传递的是路由信息，由ABR设备通告，使用目标网络号作为LS ID。三类LSA中所携带的开销值是通告者到达目标网段的开销值
