OSPF综合实验

OSPF综合实验

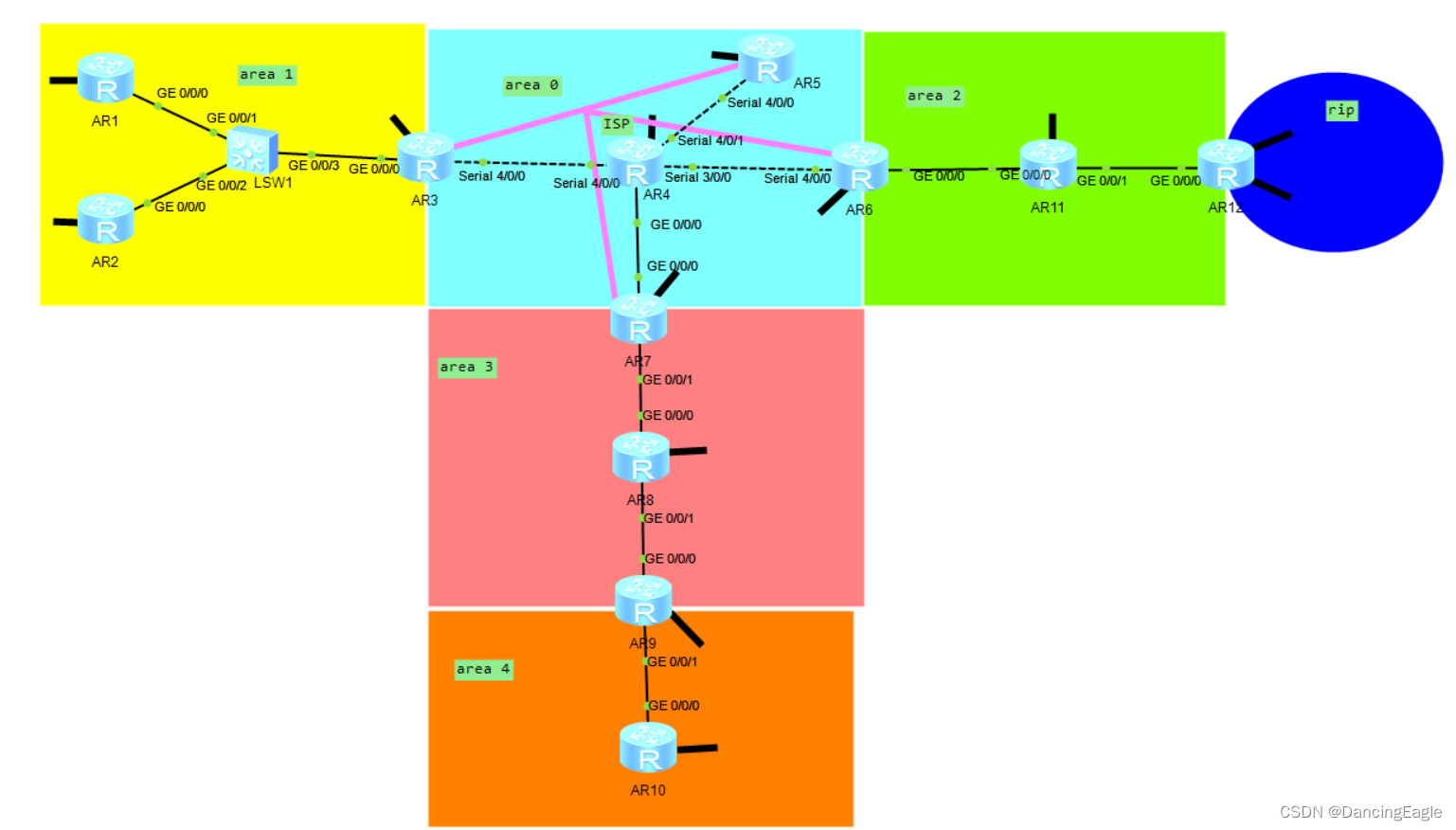

1. 拓扑结构

2.要求
1）R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用公有IP
2）R3-R5/6/7为MGRE环境，R3为中心站点
3）整个OSPF环境IP基于172.16.0.0/16划分
4）所有设备均可以访问R4的环回
5）减少LSA的更新量，加快收敛，保障更新安全
6）全网可达

3.分析
1）根据172.16.0.0/16进行子网划分，给各路由器分配IP地址，并配置换回
2）配置R3/5/6/7的MGRE环境
3）开启OSPF服务
4）配置特殊区域

4.配置内容

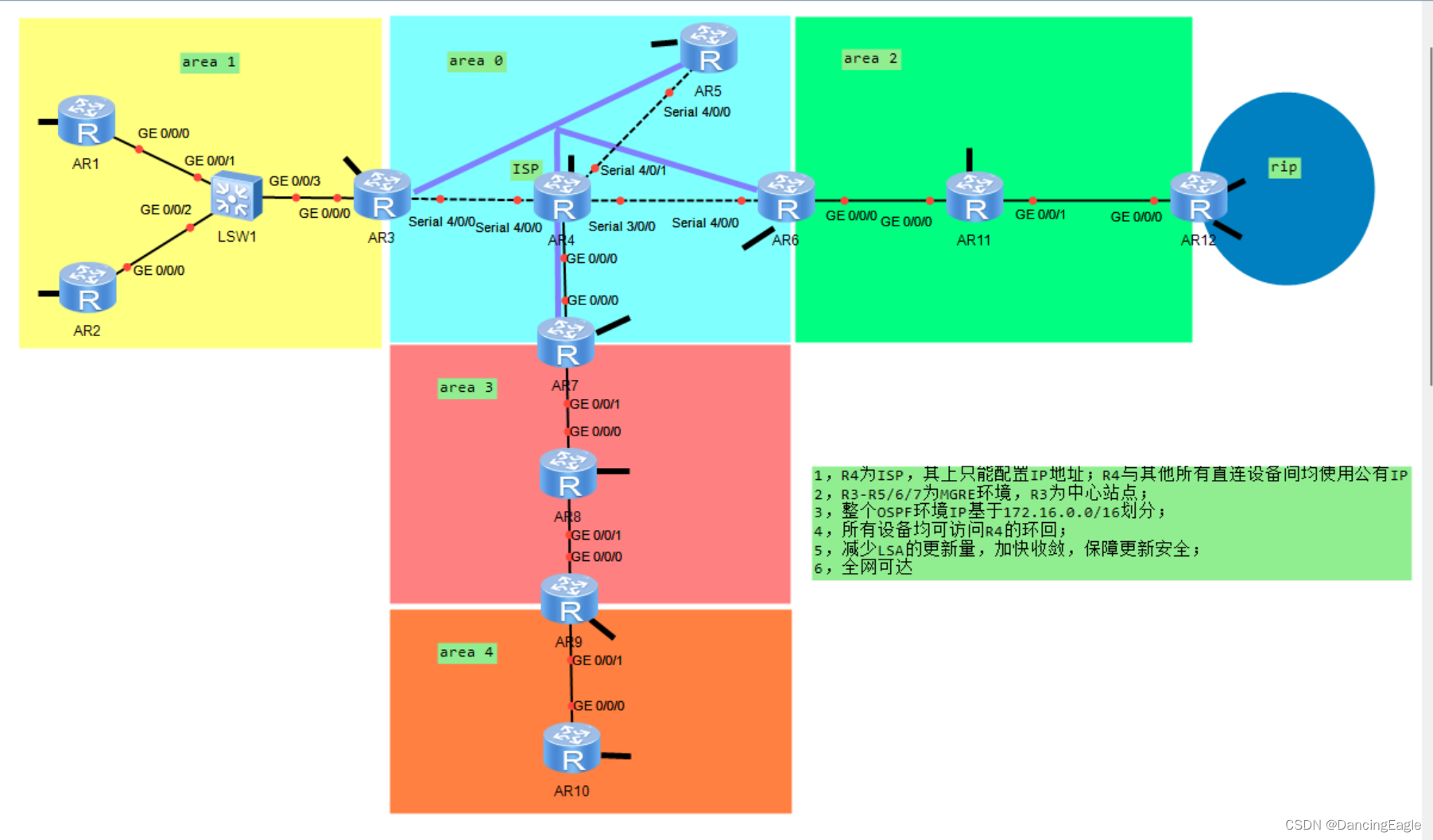

拓扑结构

区域0

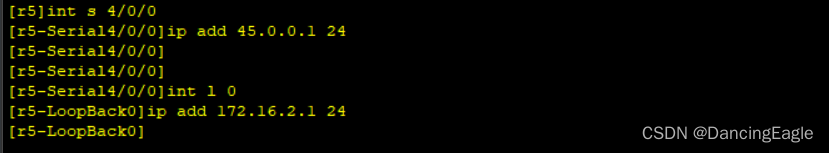

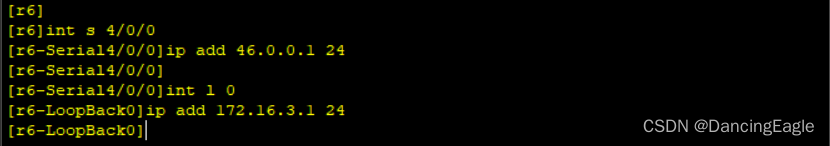

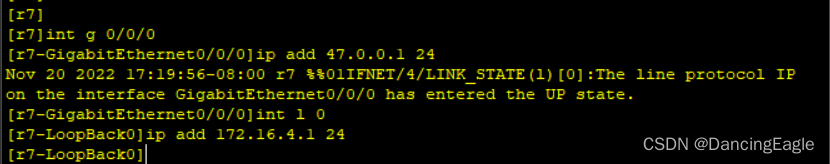

配置IP地址，环回地址

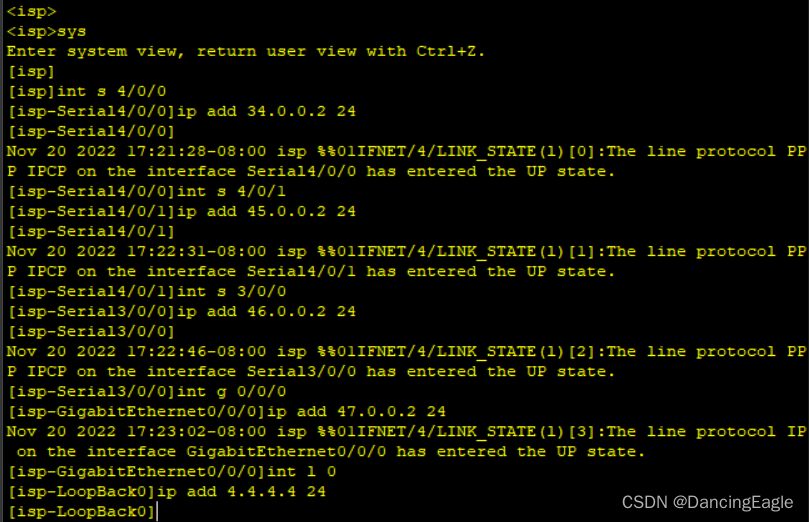

ISP配置

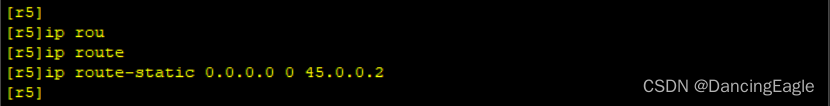

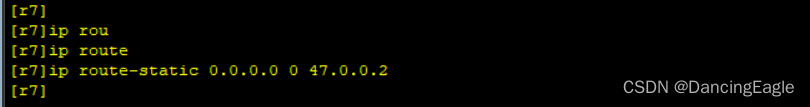

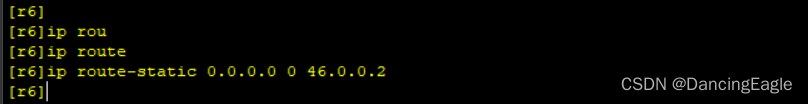

缺省路由

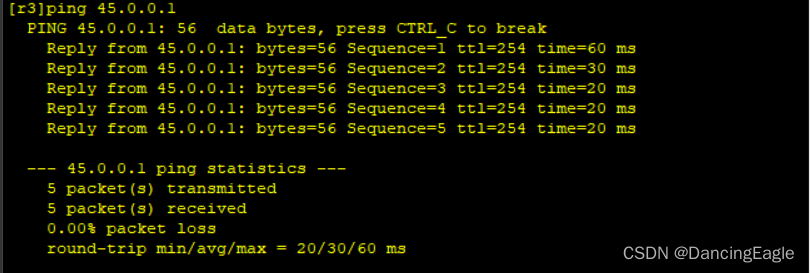

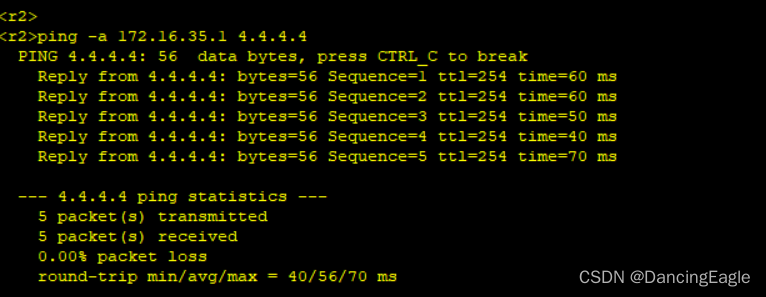

测试

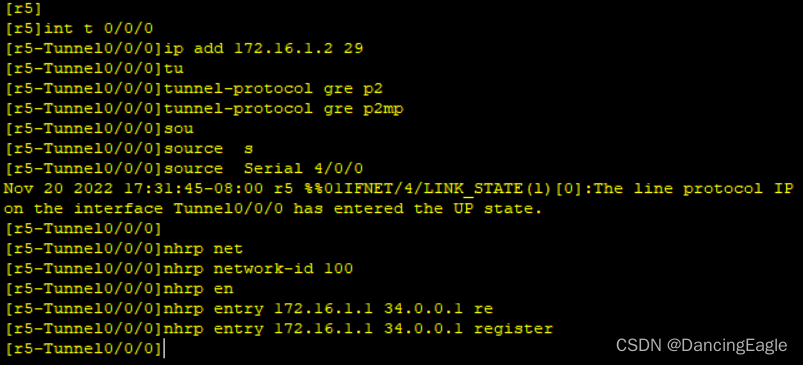

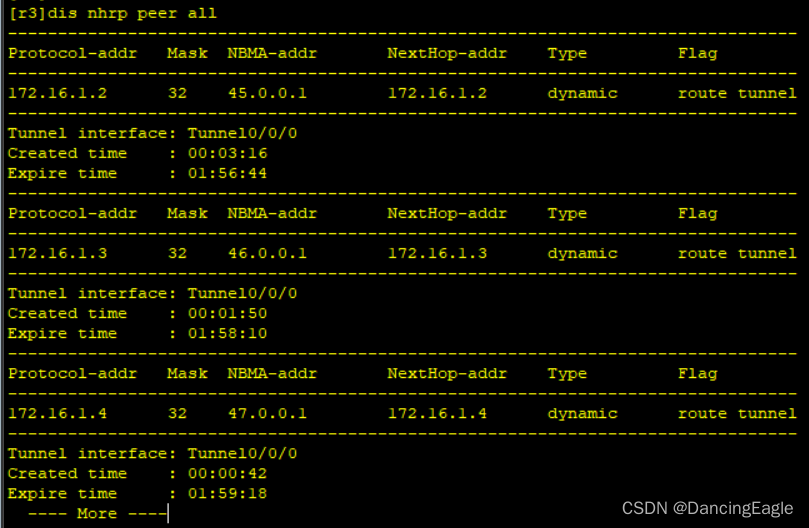

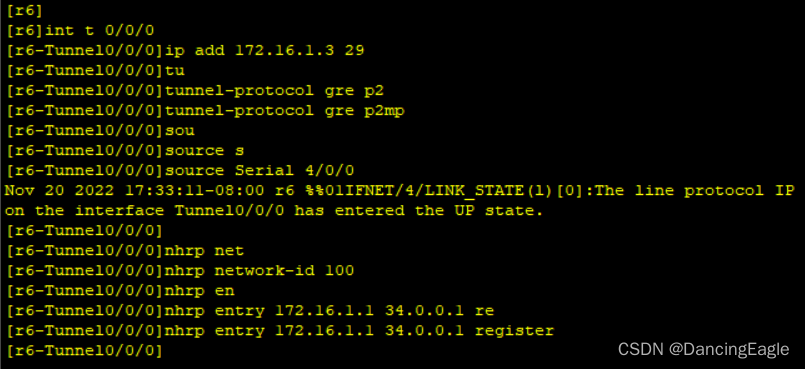

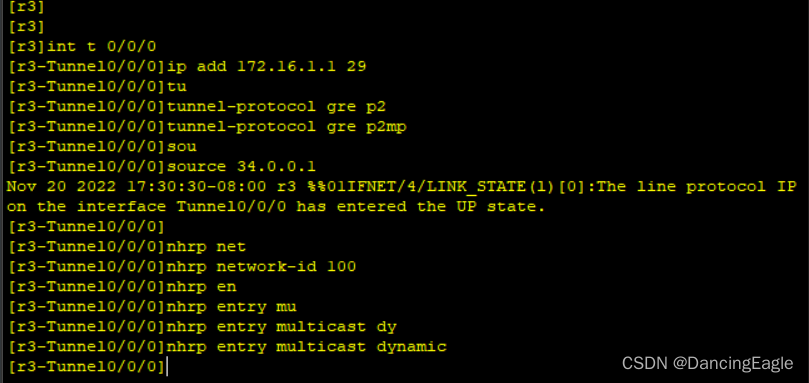

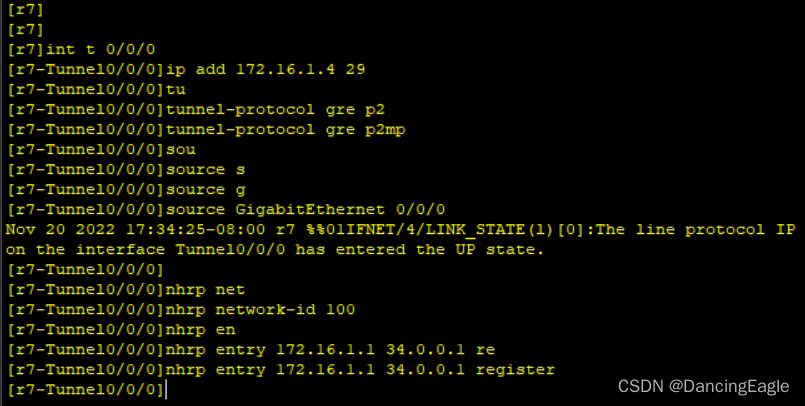

MGRE配置

区域1

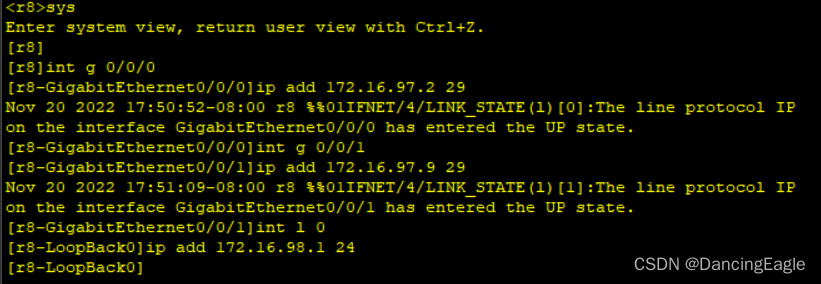

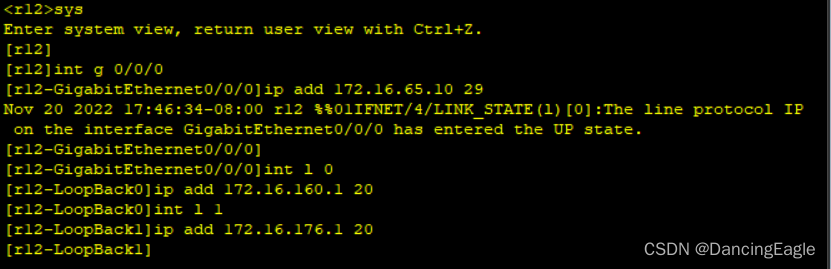

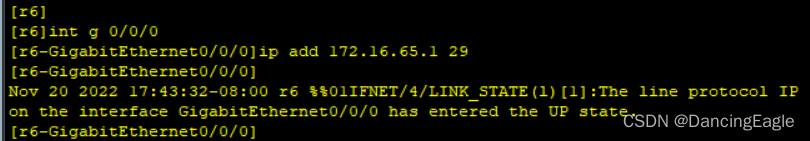

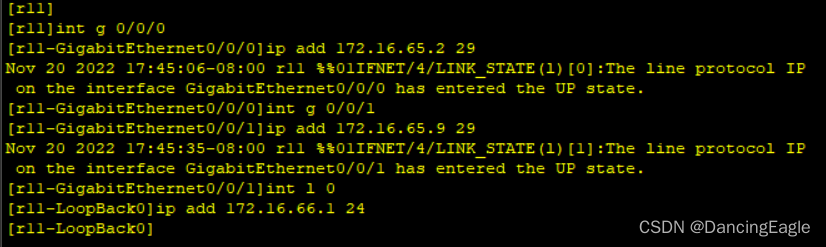

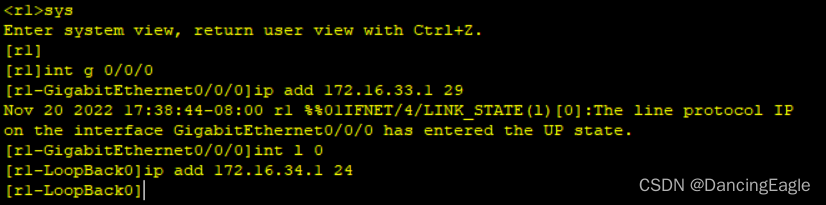

配置IP地址



区域2

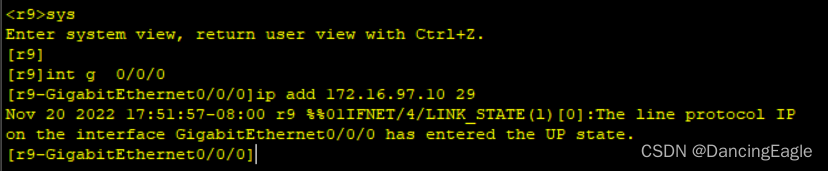

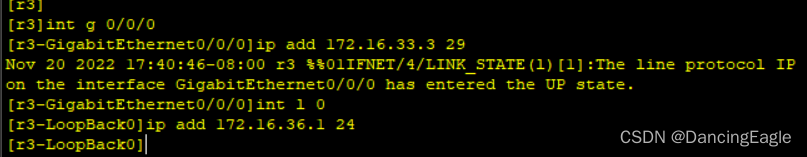

配置地址



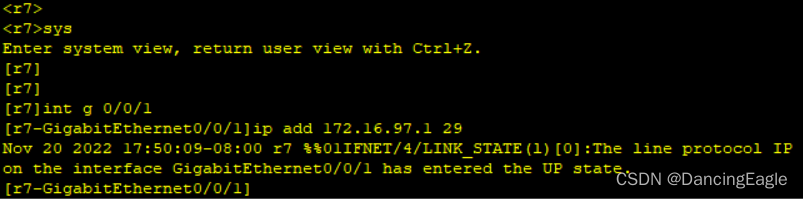

区域3



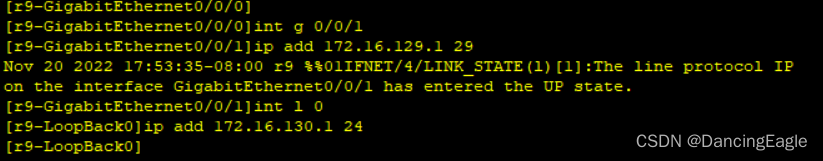

区域4

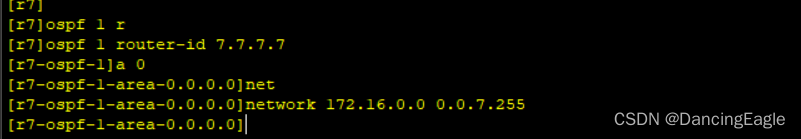

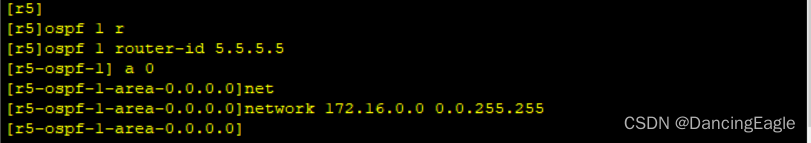

OSPF配置

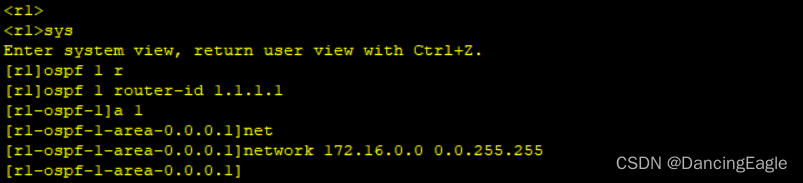

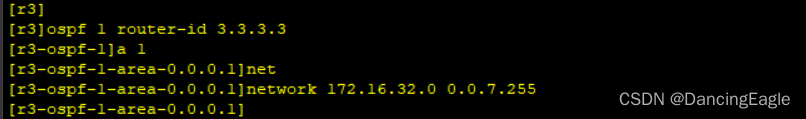

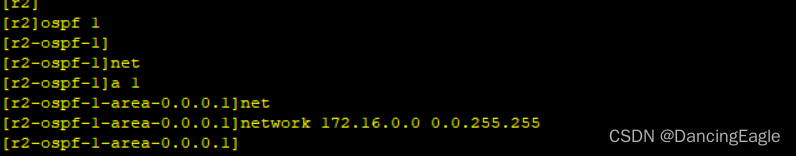

区域1

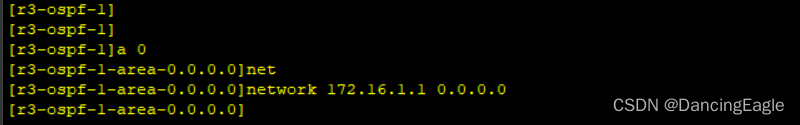

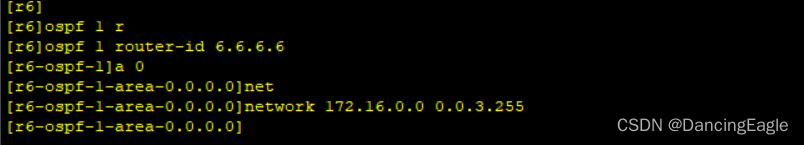

区域0

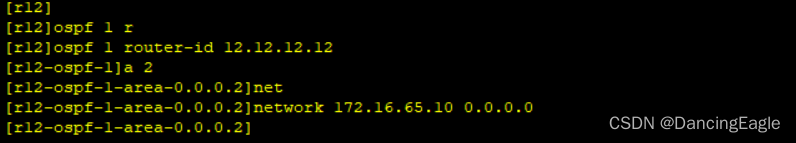

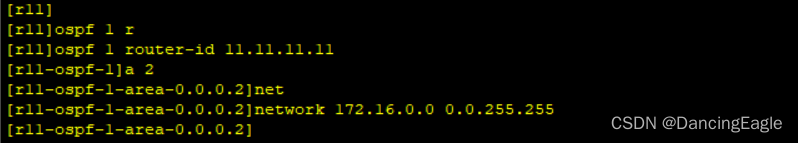

区域2

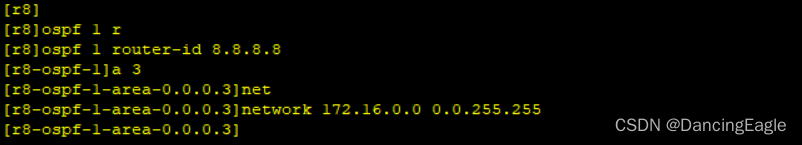

区域3

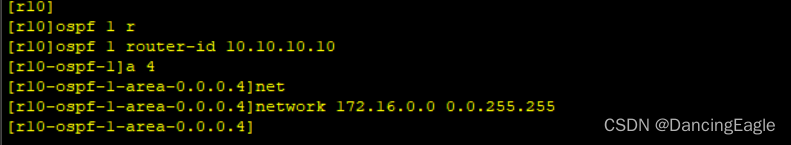

区域4

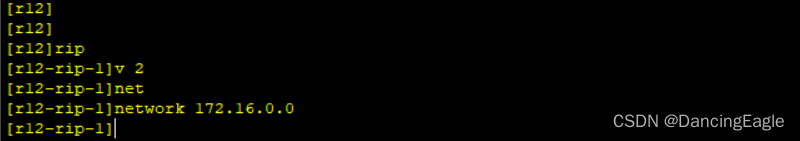

配置rip

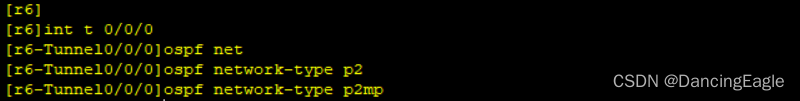

修改类型为p2mp

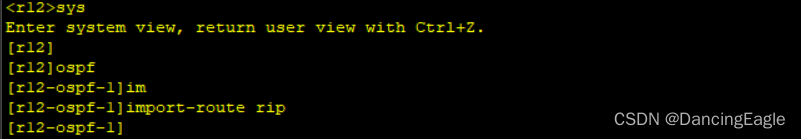

重发布

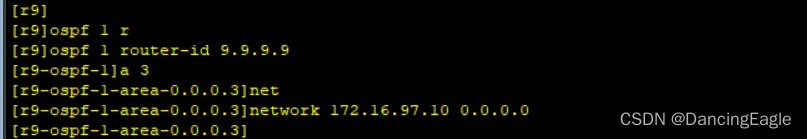

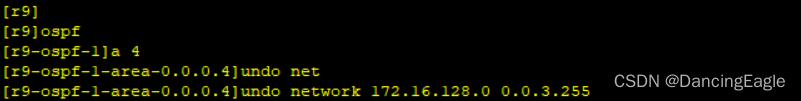

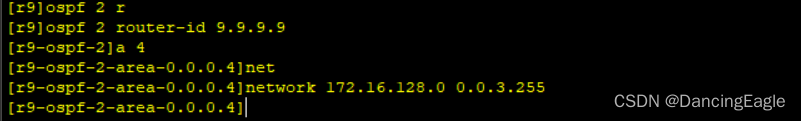

在R9上配置ospf进程2

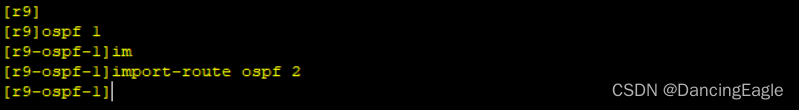

重发布

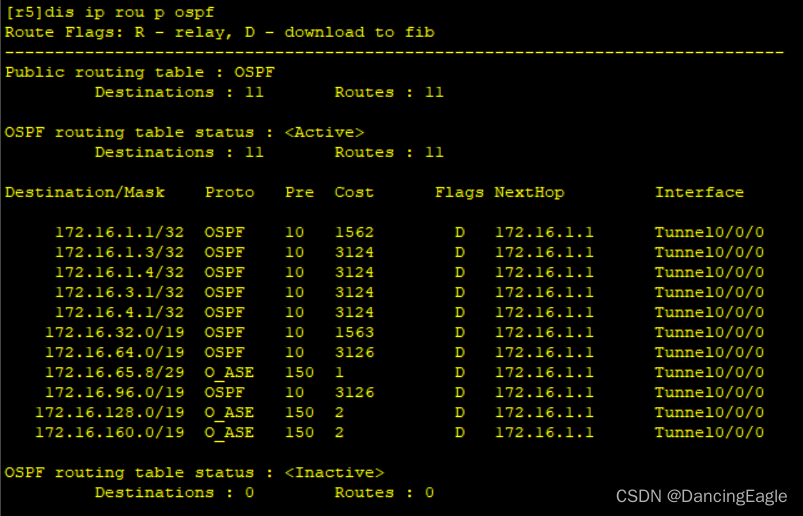

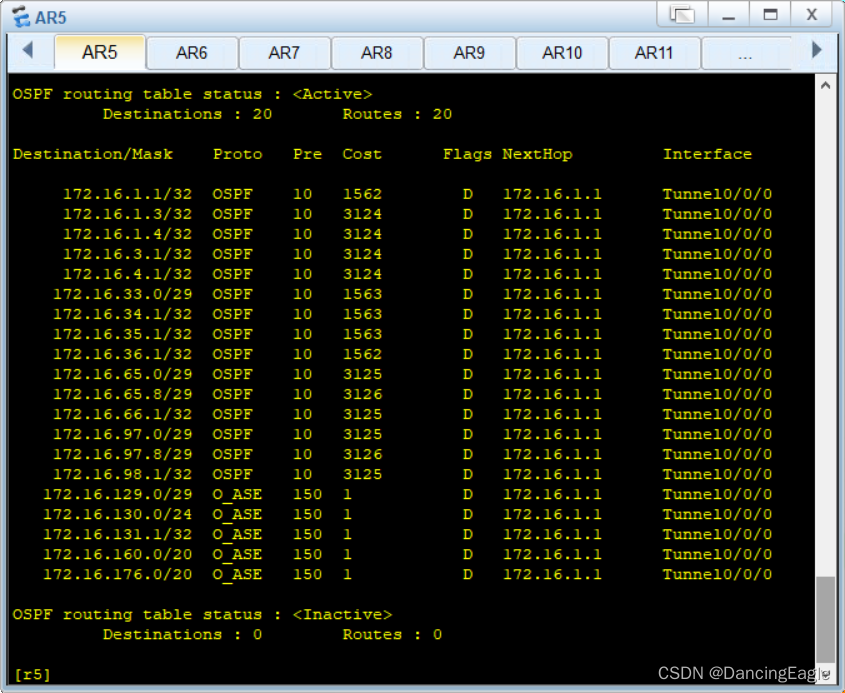

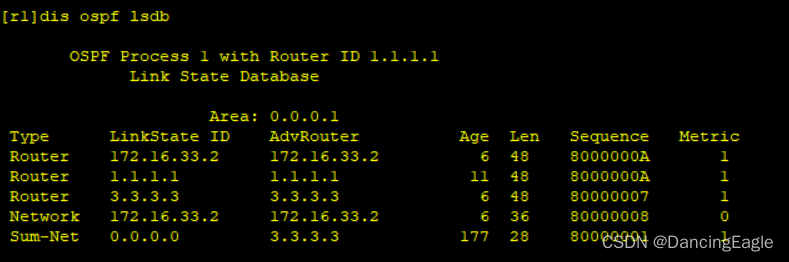

OSPF配置结果

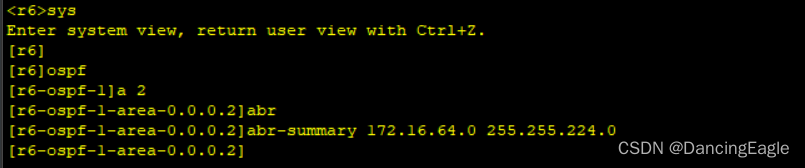

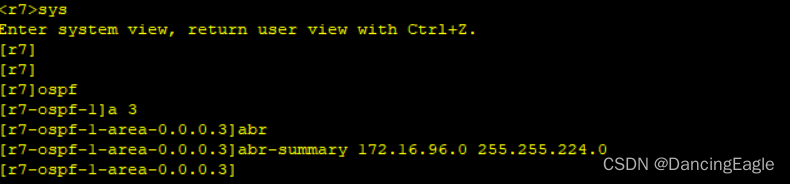

区域汇总

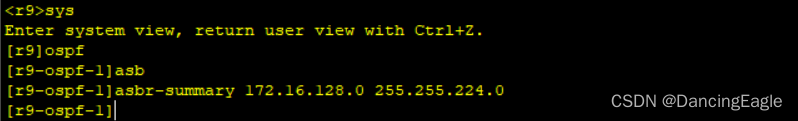

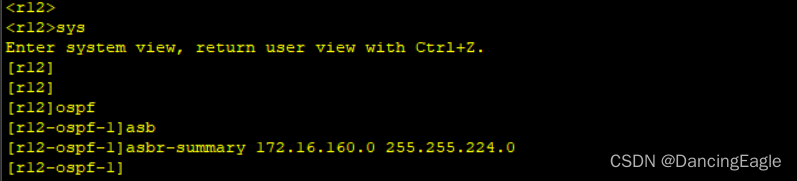

域外汇总

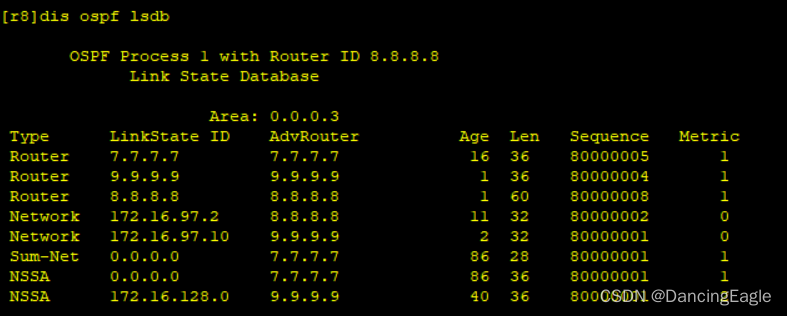

汇总结果

配置特殊区域

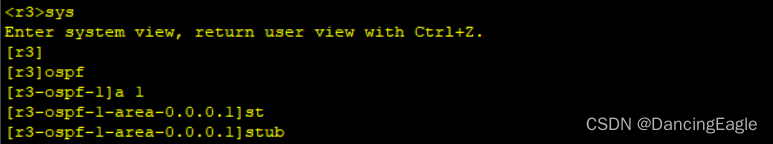

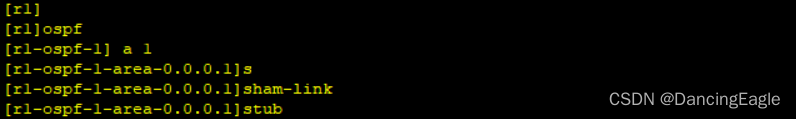

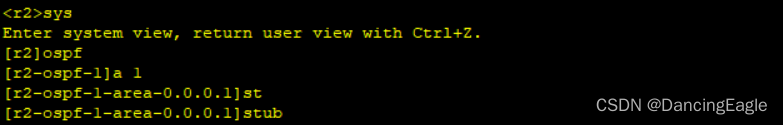

完全末梢区域
区域1

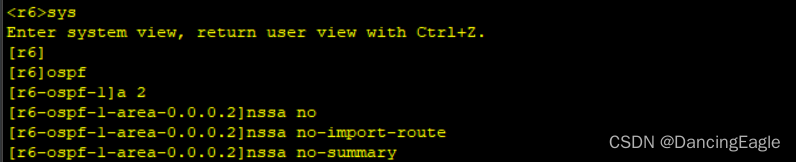

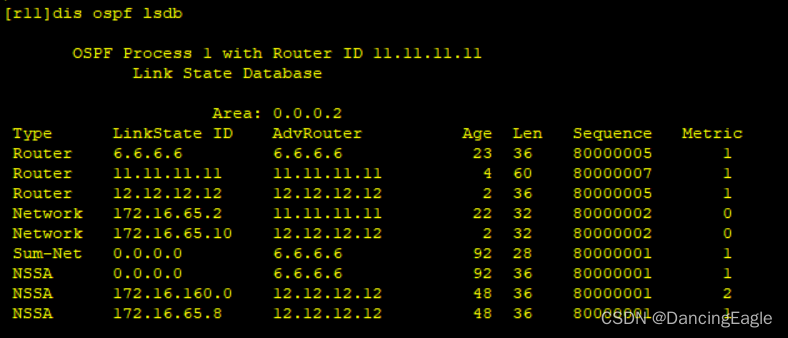

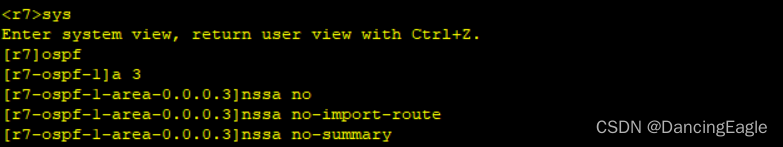

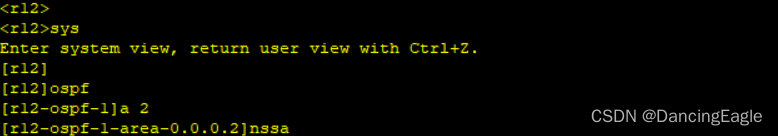

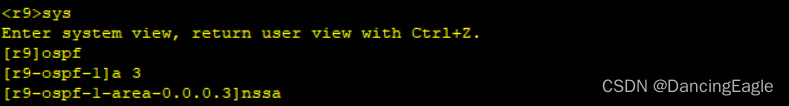

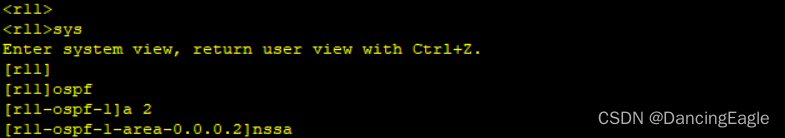

NSSA区域
区域2

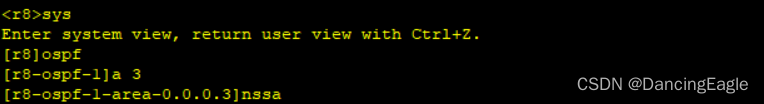

区域3

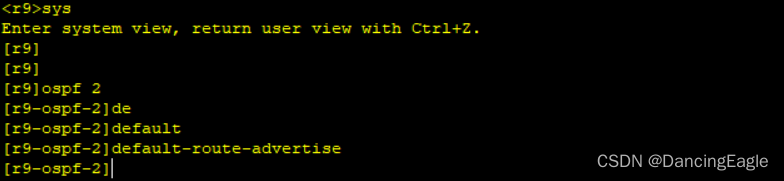

下发缺省

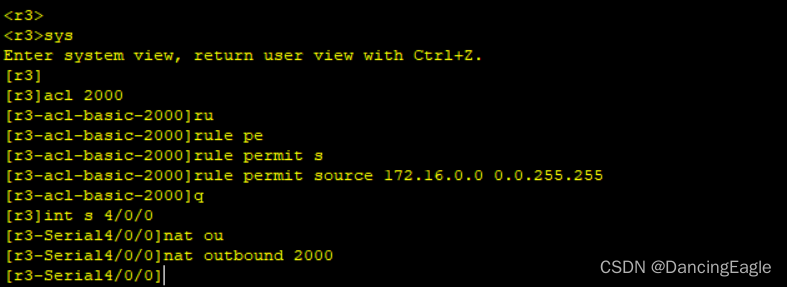

NAT访问换回

结果
