MGRE环境下的OSPF实验

1. 拓扑结构
在这里插入图片描述
2.要求
1）r6为isp只能配置IP地址，r1-r5的环回为私有网段
2）r1/4/5为全连的MGRE结构，r1/2/3为星型的拓扑结构，r1为中心站点
3）所有私有网段可以互相通讯，私有网段使用ospf完成

3.分析
1）首先给各路由器分配ip地址，并给r1-r5配置环回
2）配置r1/2/3的MGRE环境与r1/4/5的全连MGRE环境
3）启用OSPF服务

4.配置内容

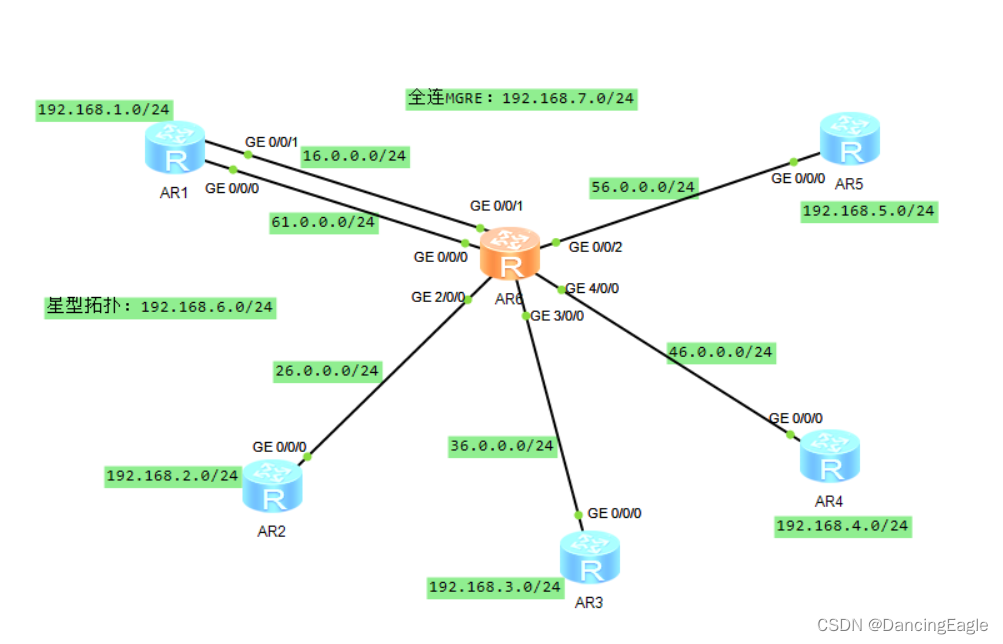

拓扑结构
在这里插入图片描述

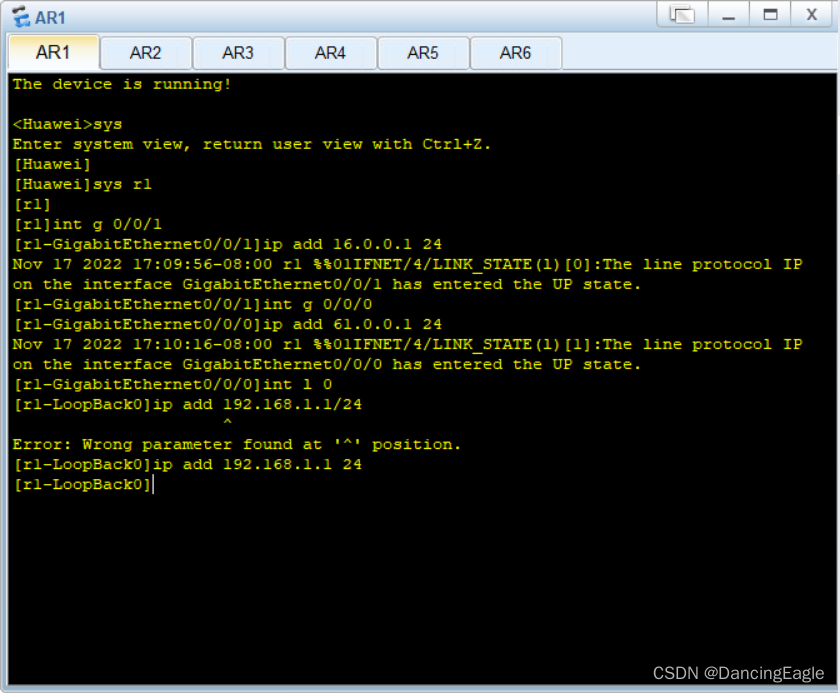

路由器IP地址
R1
在这里插入图片描述

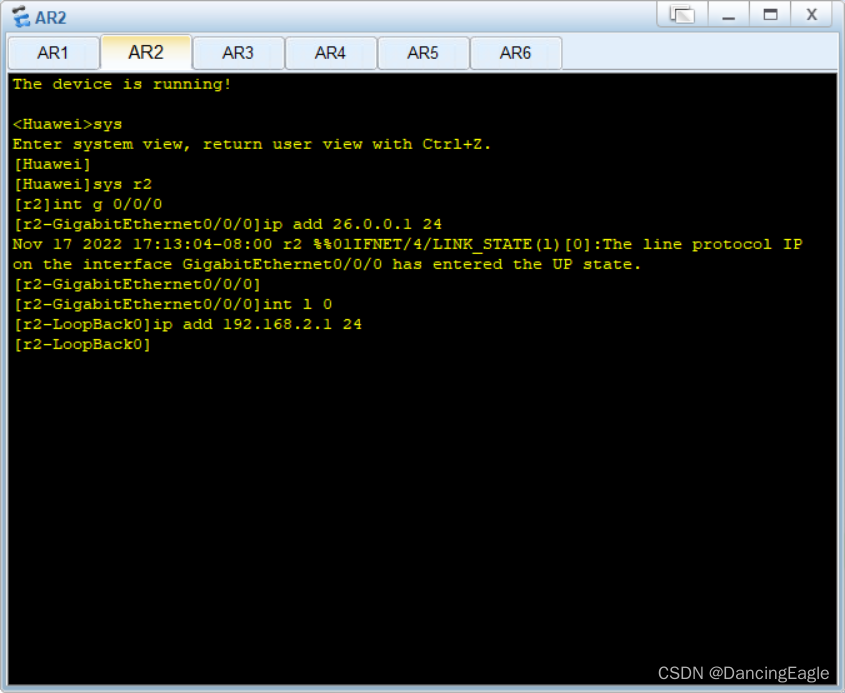

R2
在这里插入图片描述

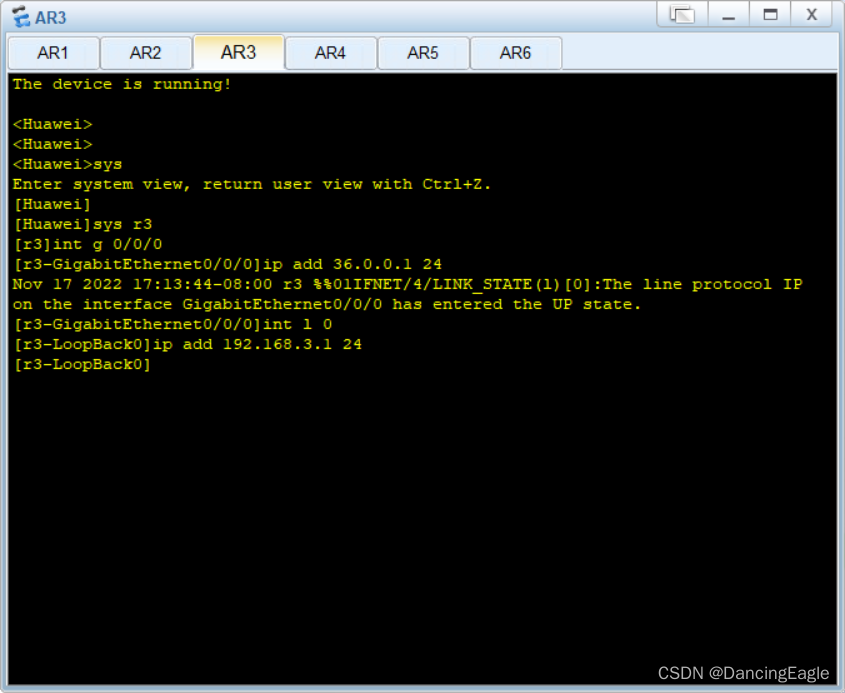

R3
在这里插入图片描述
R4
在这里插入图片描述

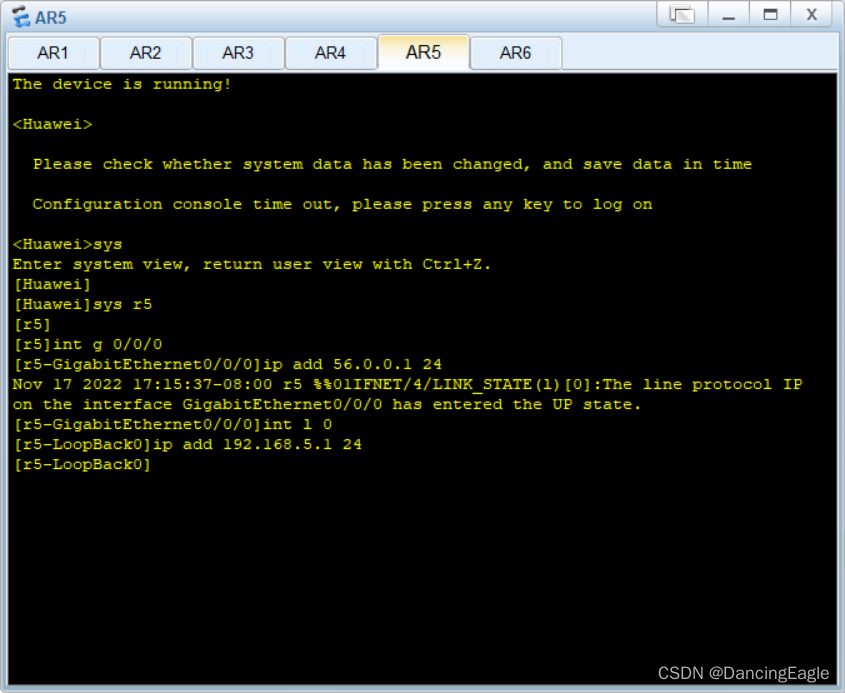

R5
在这里插入图片描述

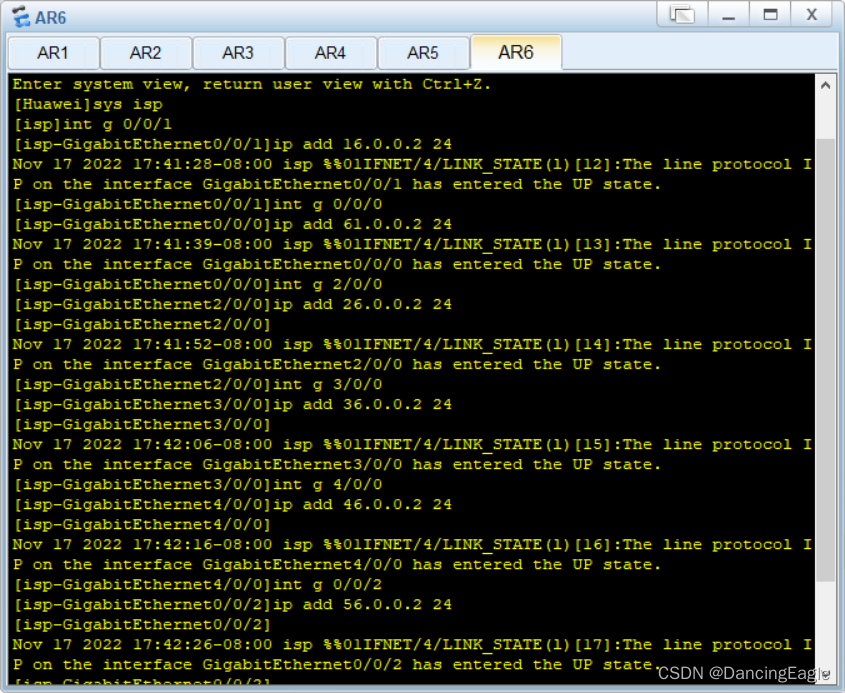

R6 ISP
在这里插入图片描述
配置缺省路由

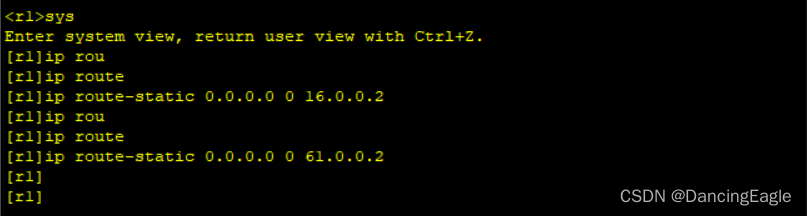

R1
在这里插入图片描述

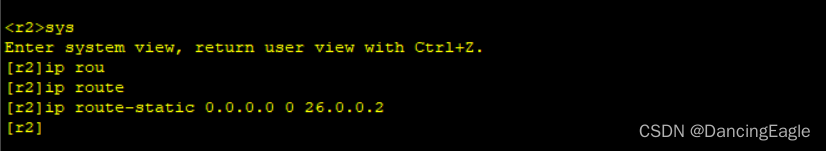

R2
在这里插入图片描述

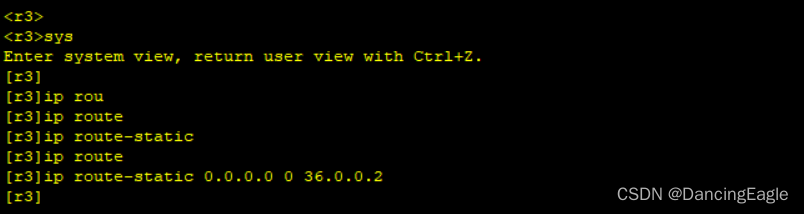

R3
在这里插入图片描述

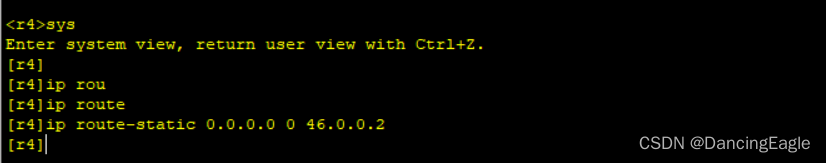

R4
在这里插入图片描述

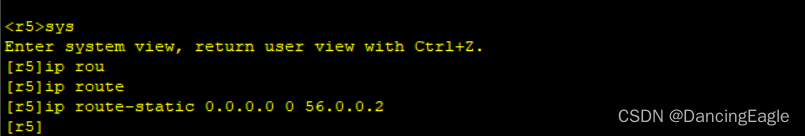

R5
在这里插入图片描述

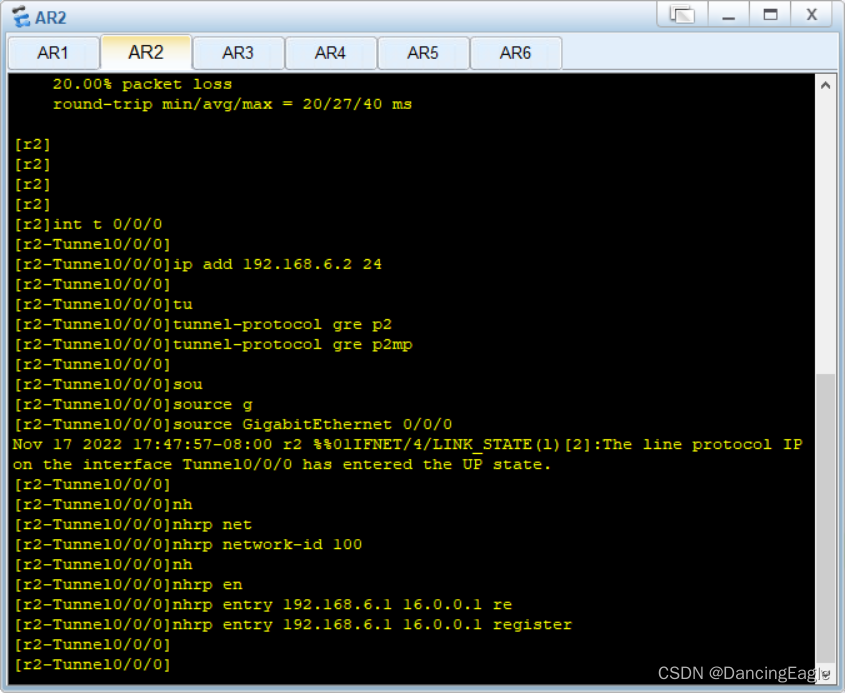

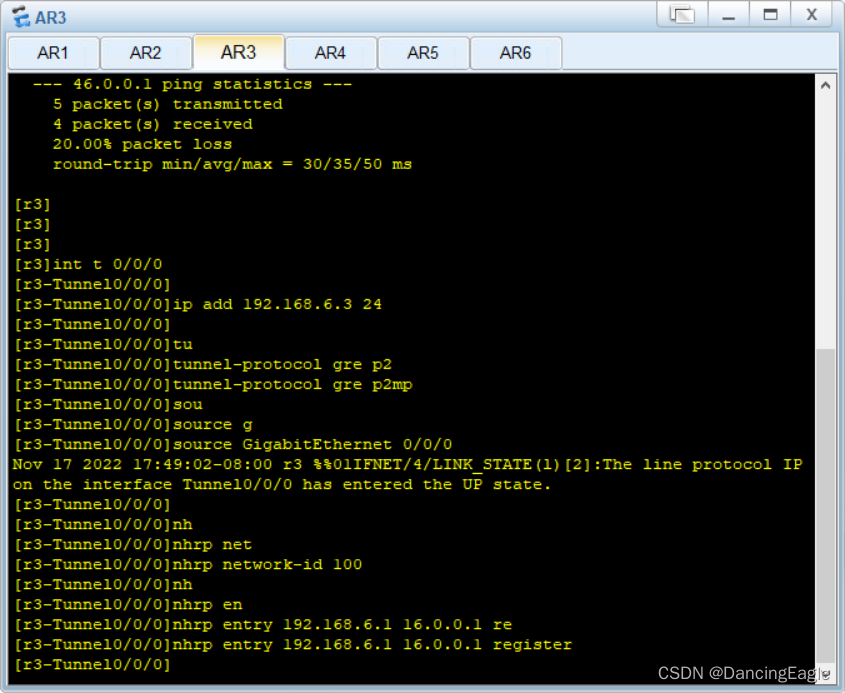

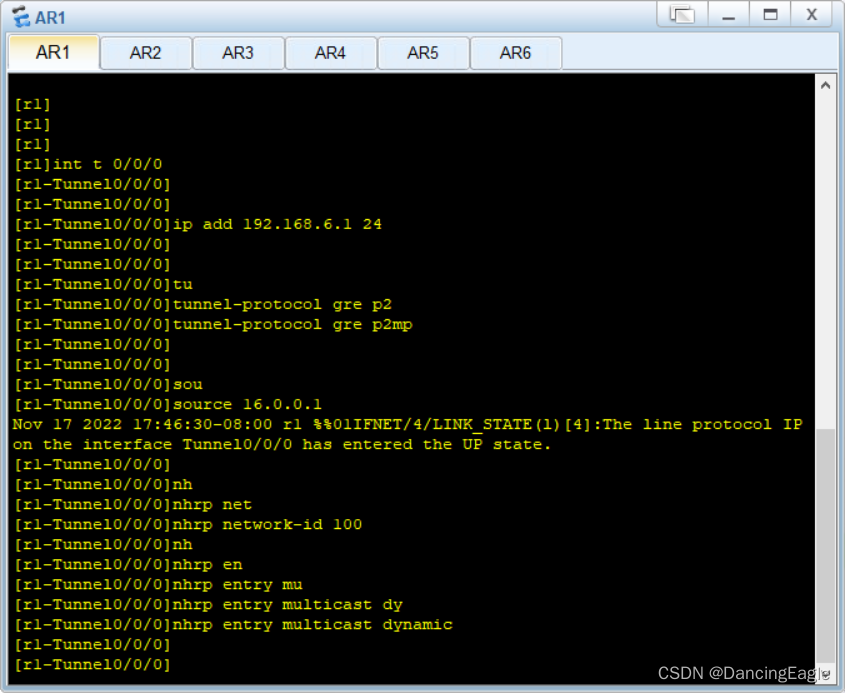

R1/2/3 星型拓扑
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

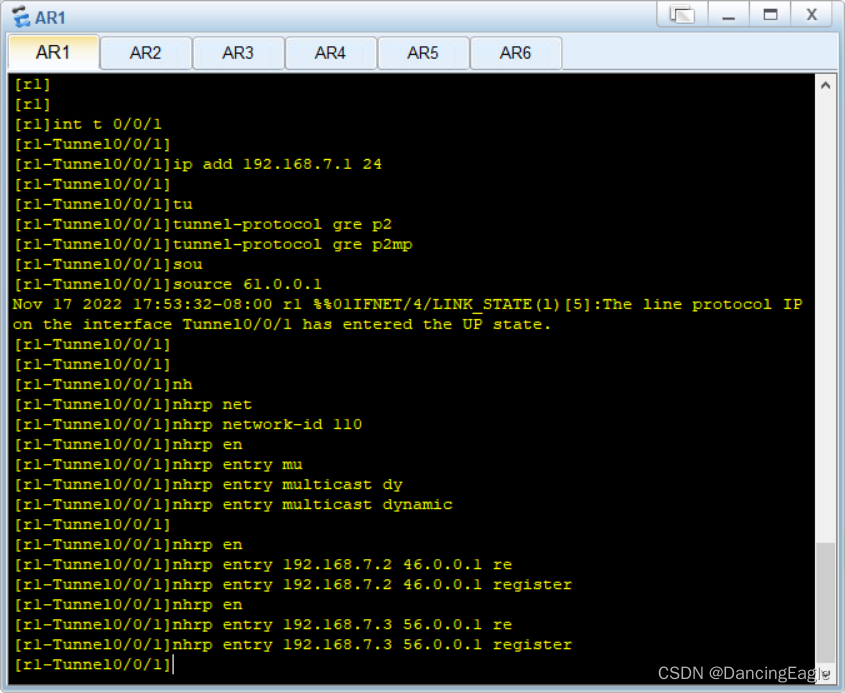

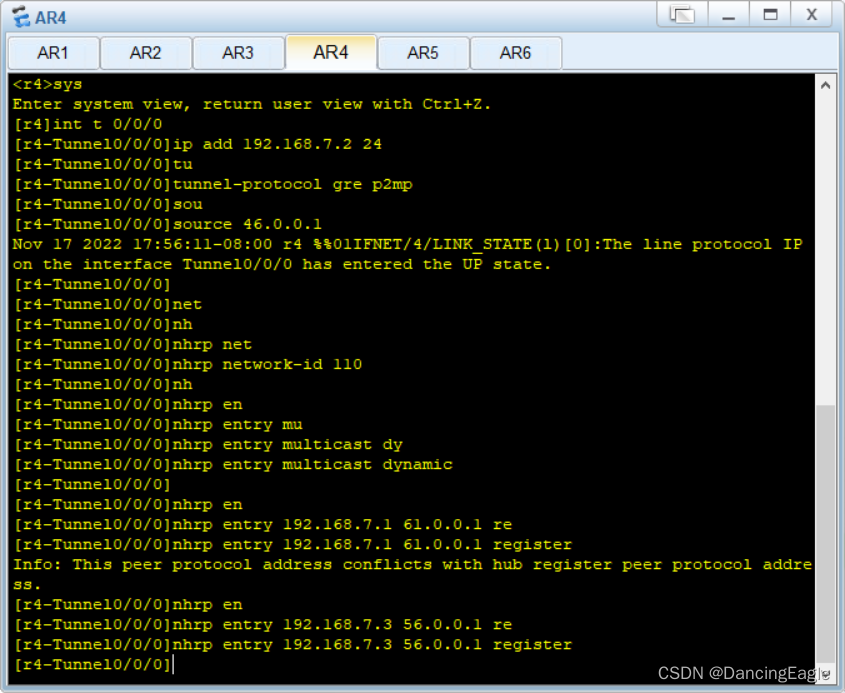

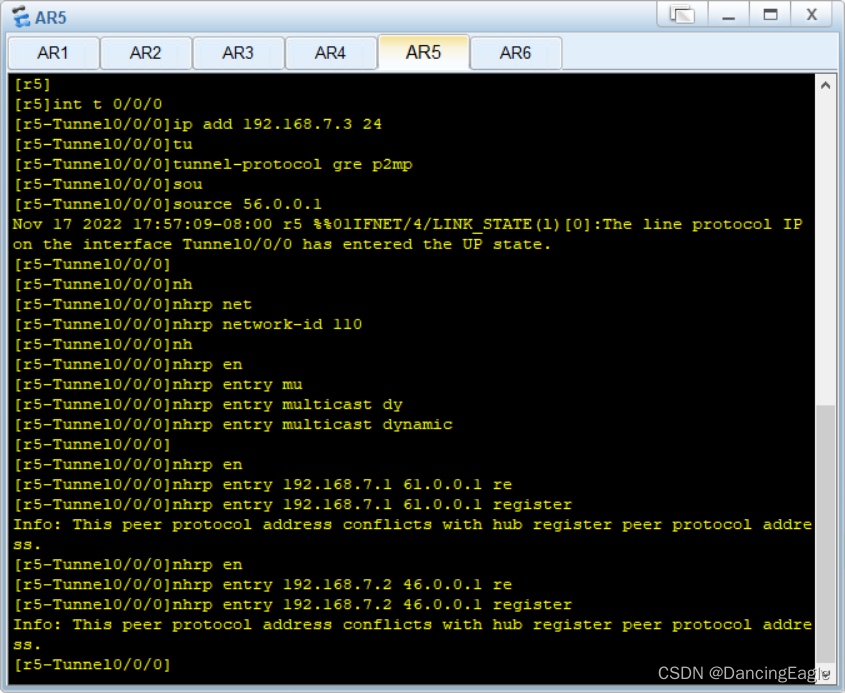

R1/4/5 全连MGRE
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

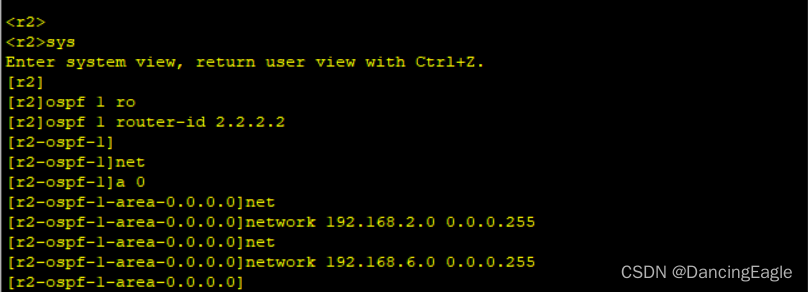

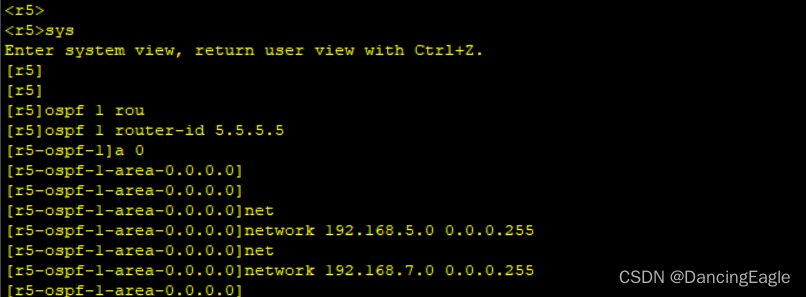

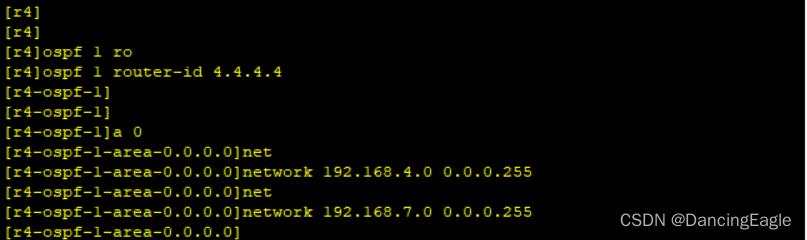

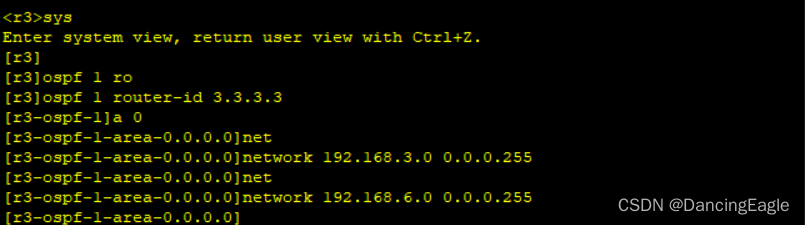

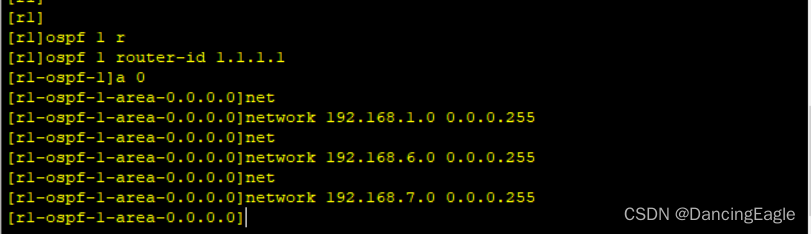

配置OSPF服务
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

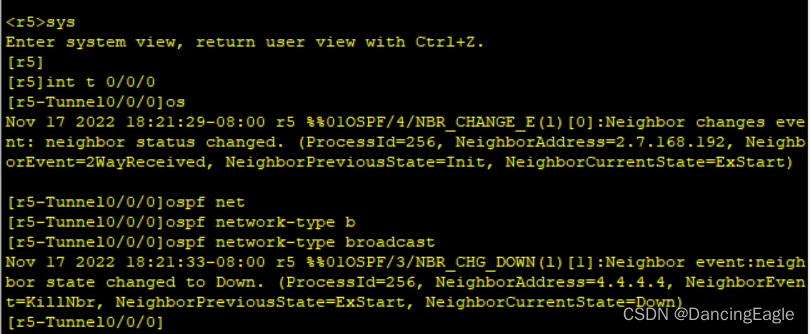

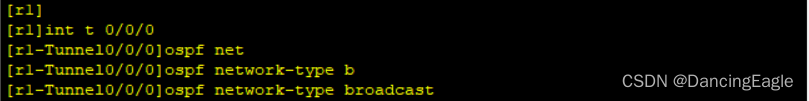

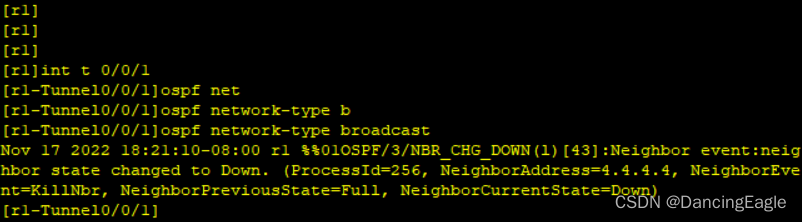

修改OSPF接口类型
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

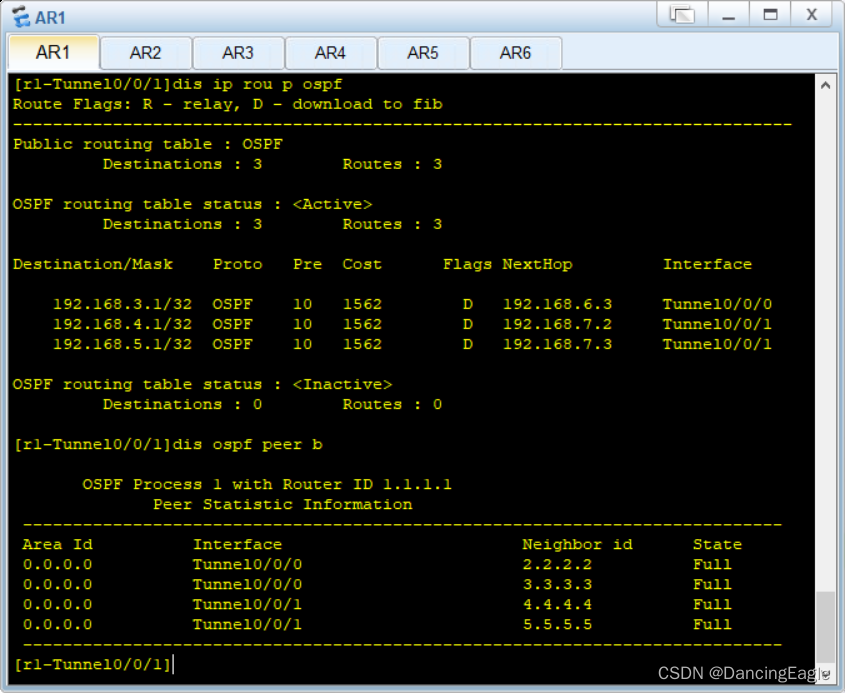

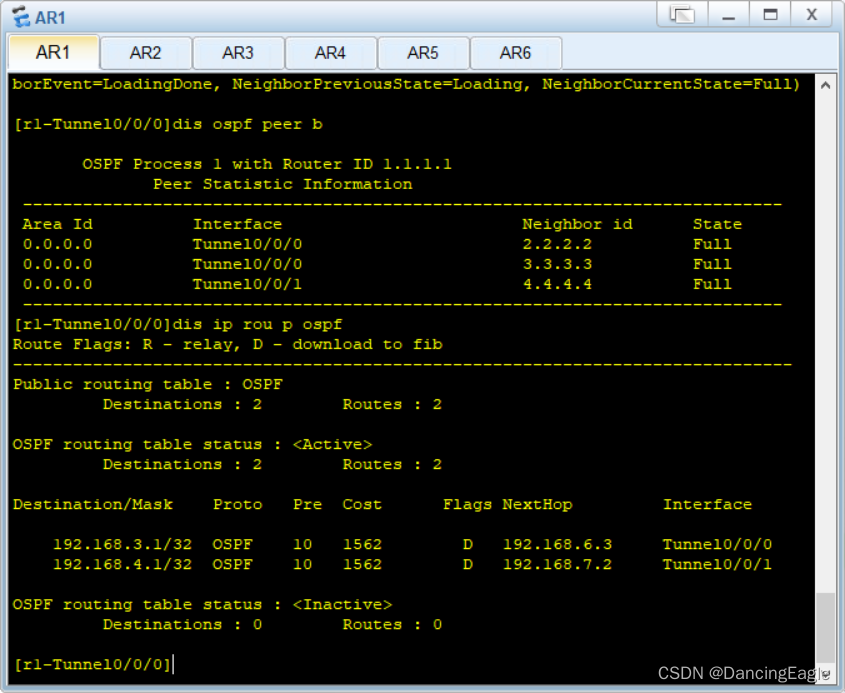

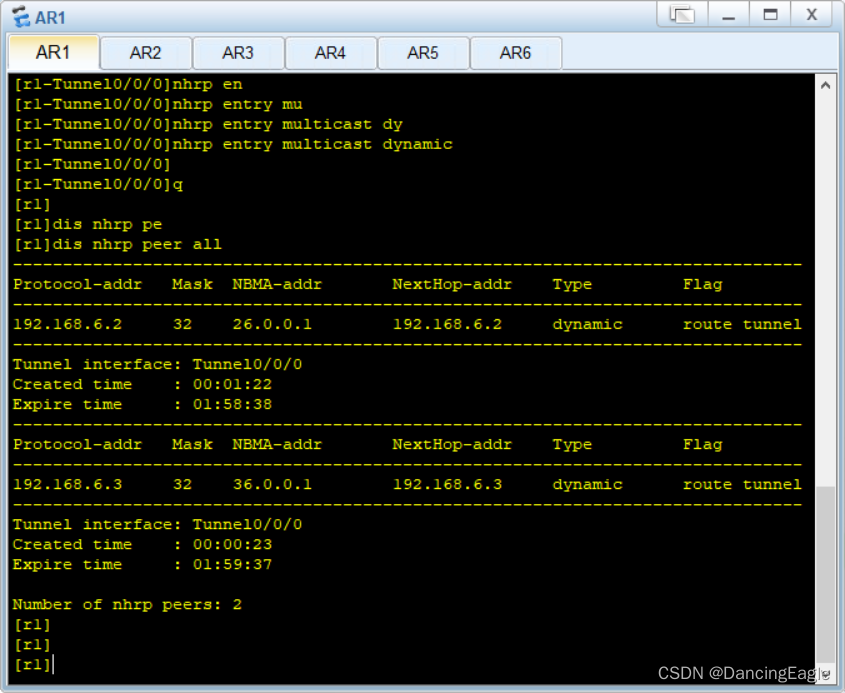

查看
在这里插入图片描述
在这里插入图片描述
