MGRE综合实验

MGRE综合实验

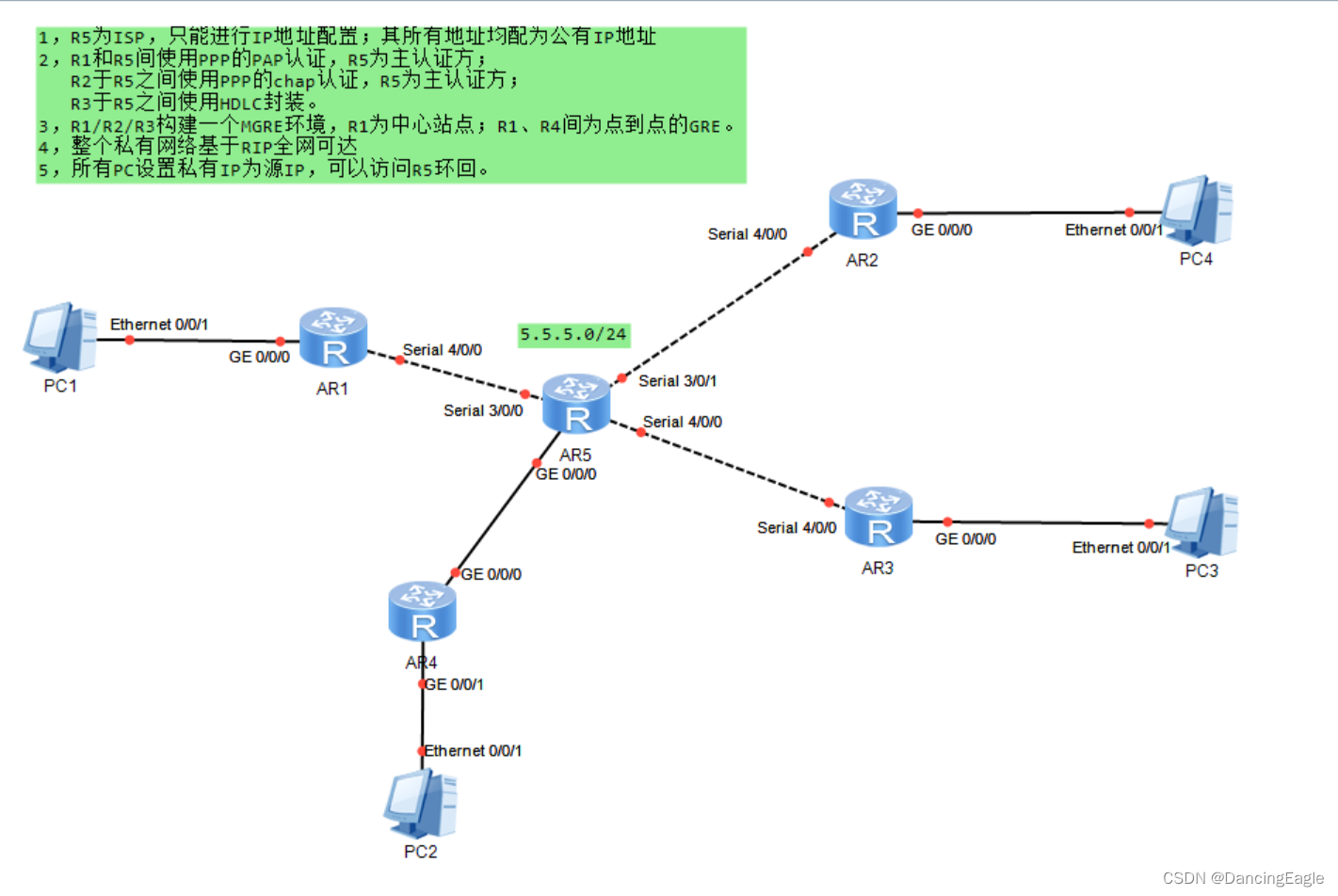

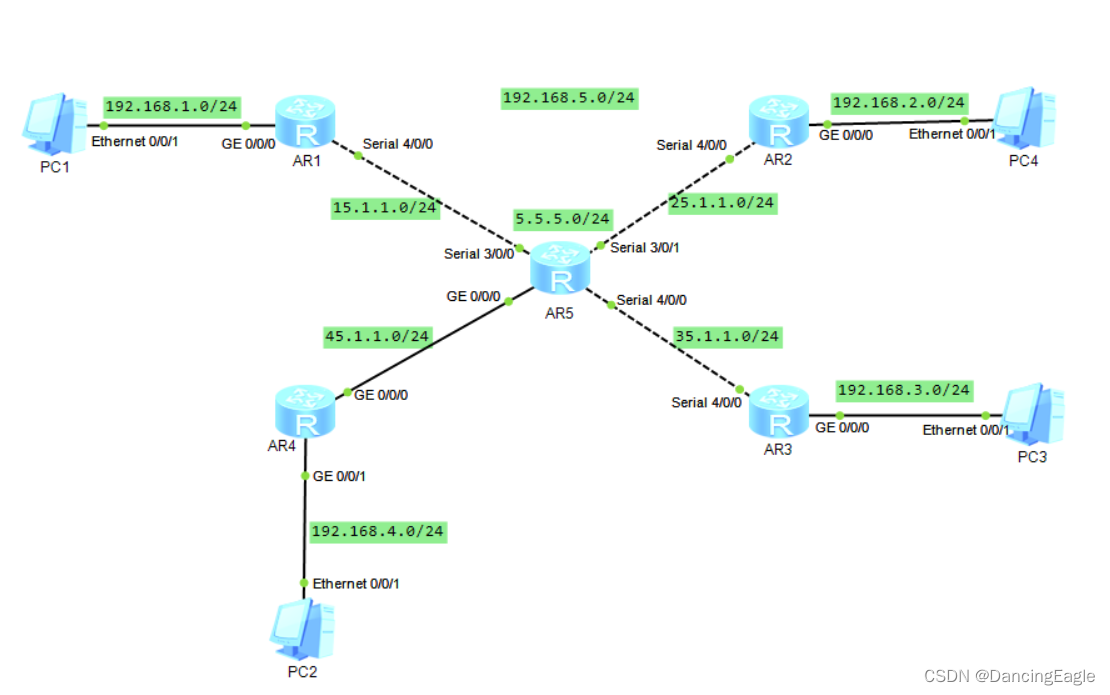

1. 拓扑结构

2. 要求
1）r5为ISP，只能进行IP地址配置，其所有地址均配为公有IP地址
2）r1和r5间使用ppp的pap认证，r5为主认证方；r2和r5之间使用ppp的chap认证，r5为主认证方；r3与r5之间使用hdlc封装
3）r1/r2/r3构建一个，MGRE环境，r1为中心站点，r1、r4间为点到点的GRE
4）整个私有网络基于RIP全网可达
5）所有PC设置私有IP为源IP，可以访问r5环回

3. 分析
1）先分配并且配置IP地址
2）在r1、r2、r3、r5中配置ppp协议服务
3）配置MGRE服务
4）在路由器上配置RIP
5）尝试访问r5环回

4. 配置内容
子网划分

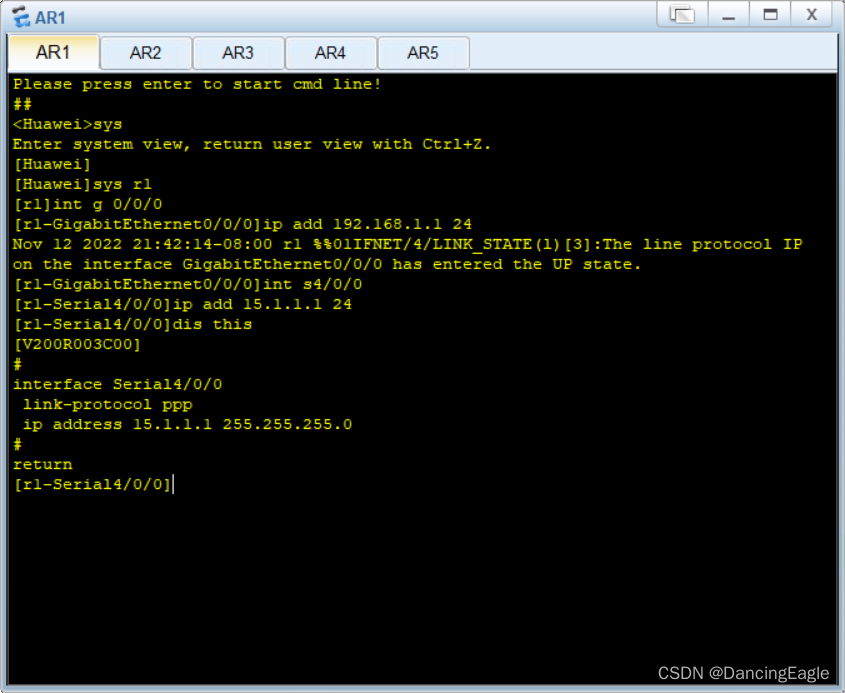

路由器r1

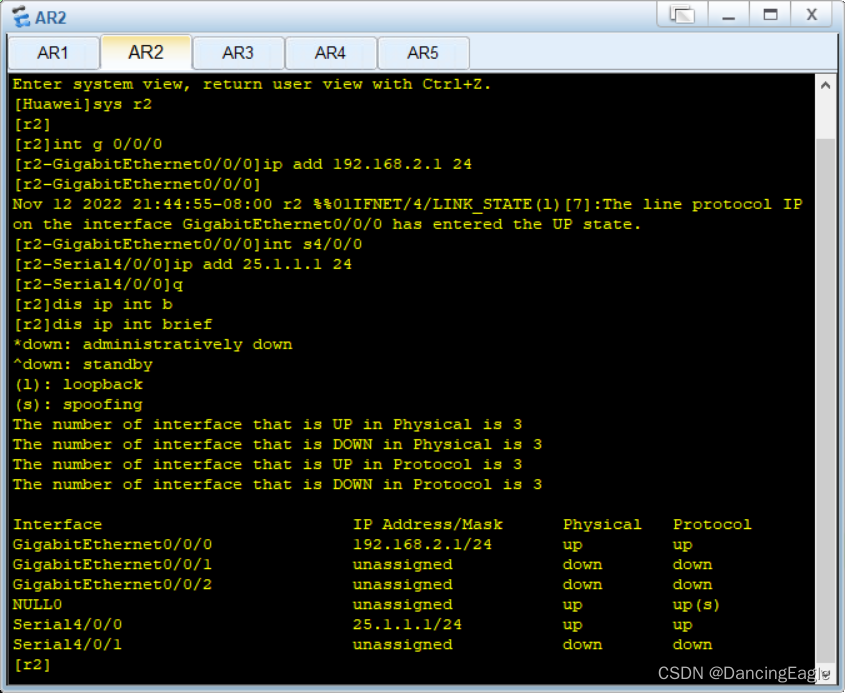

路由器r2

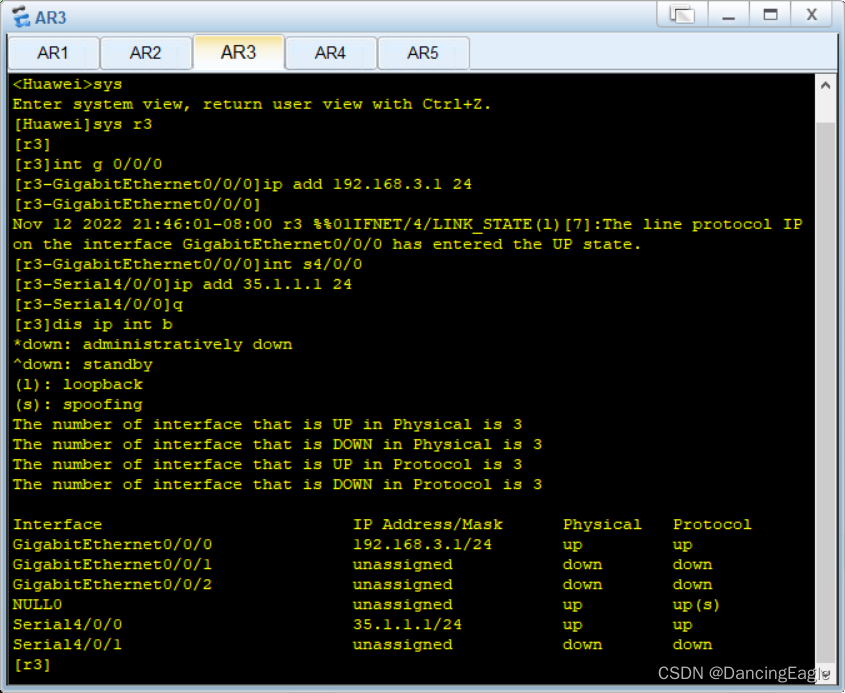

路由器r3

路由器r4

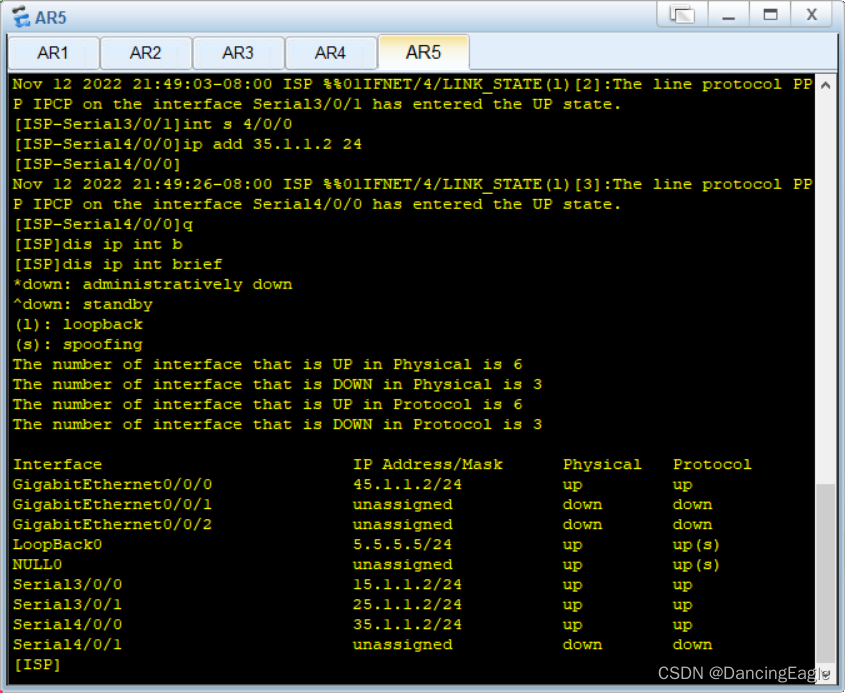

路由器r5

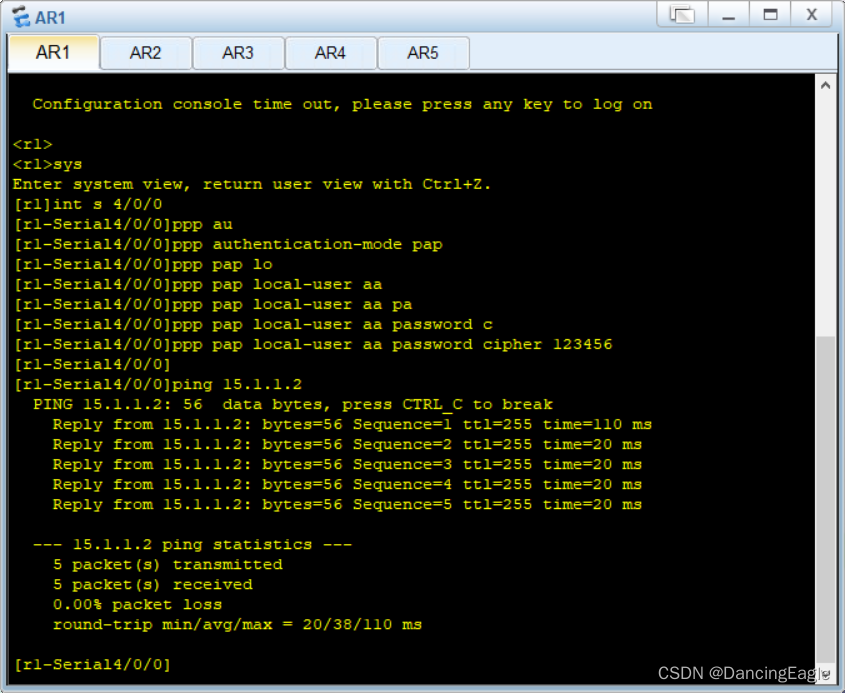

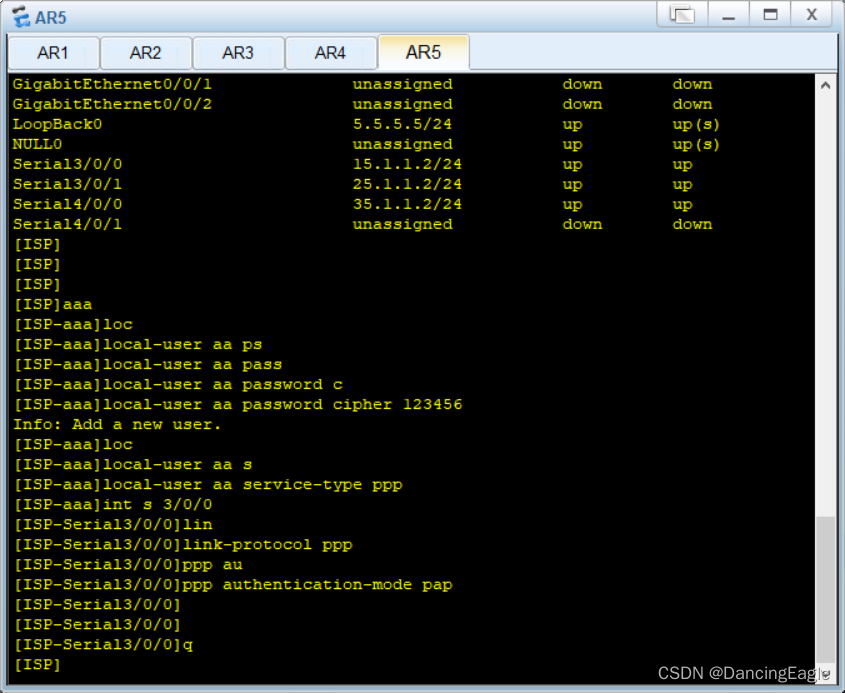

PPP-PAP

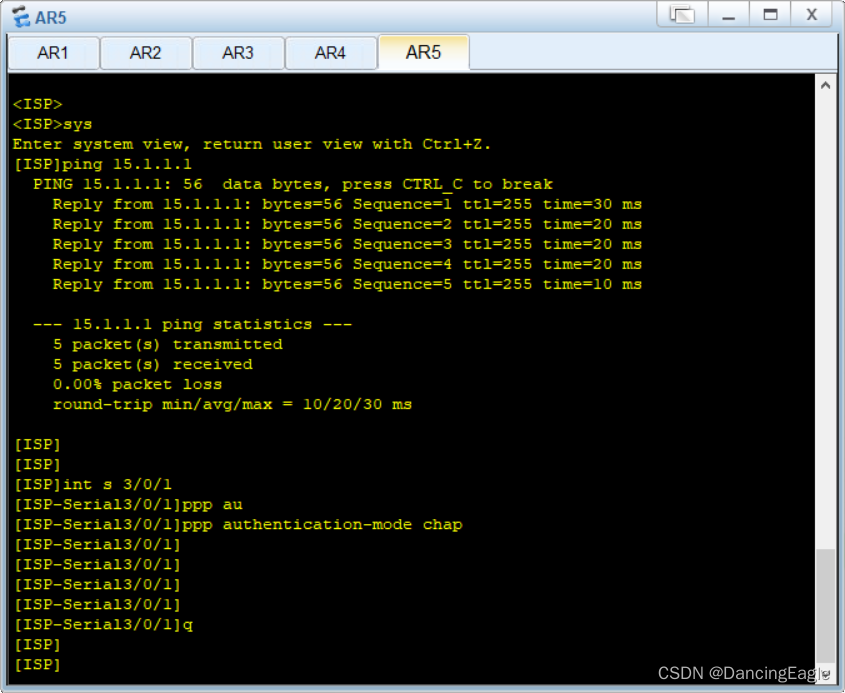

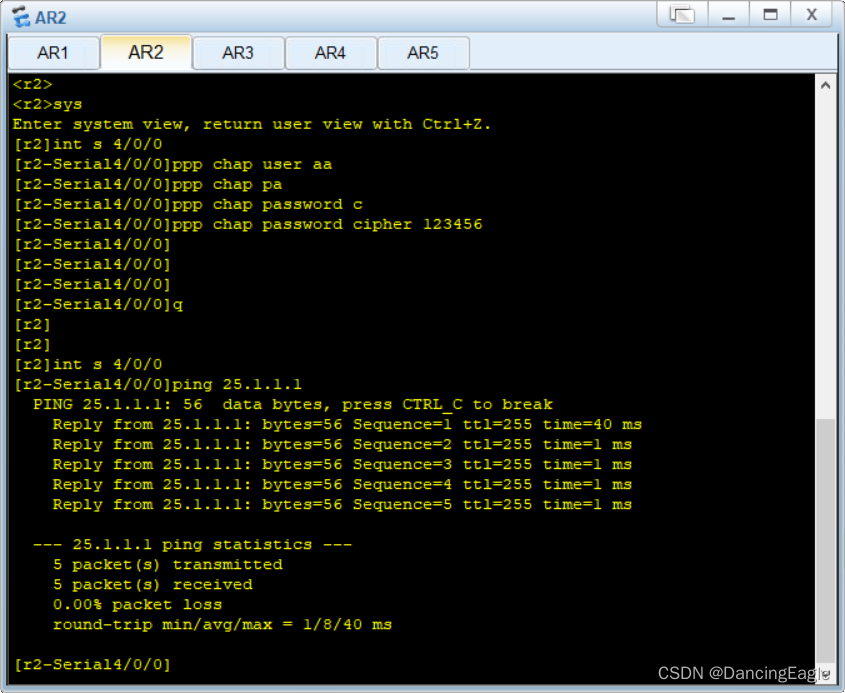

PPP-CHAP

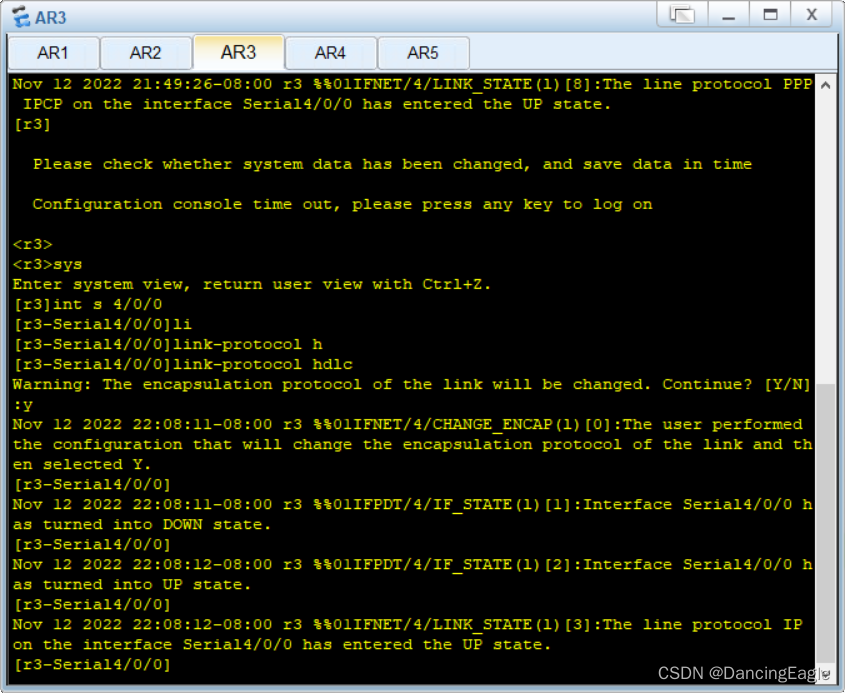

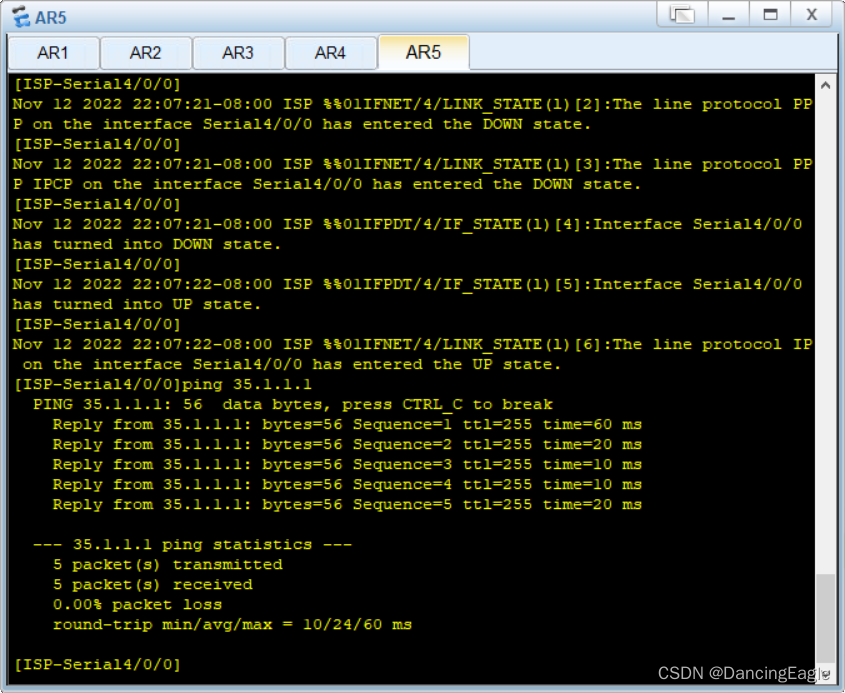

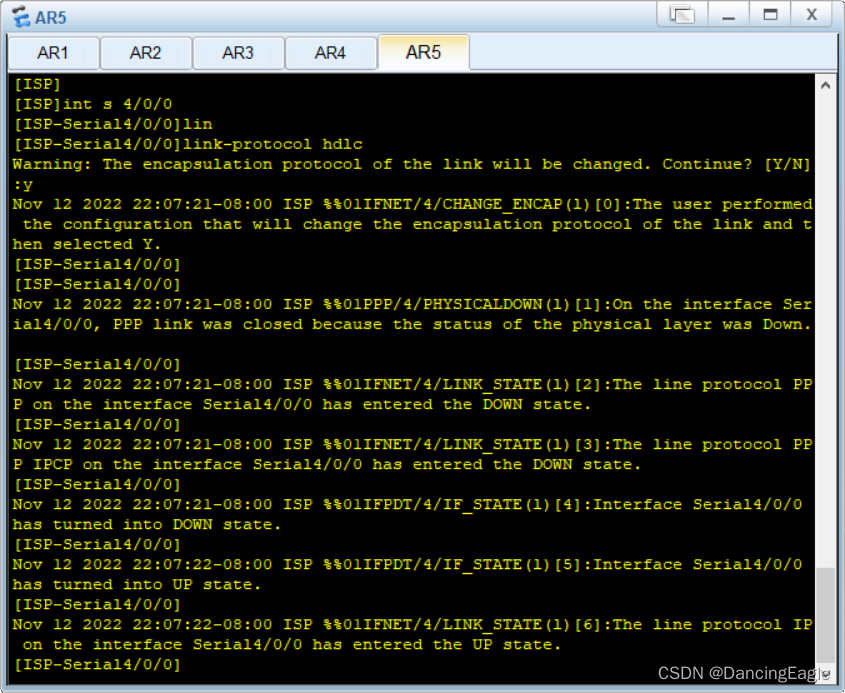

HDLC

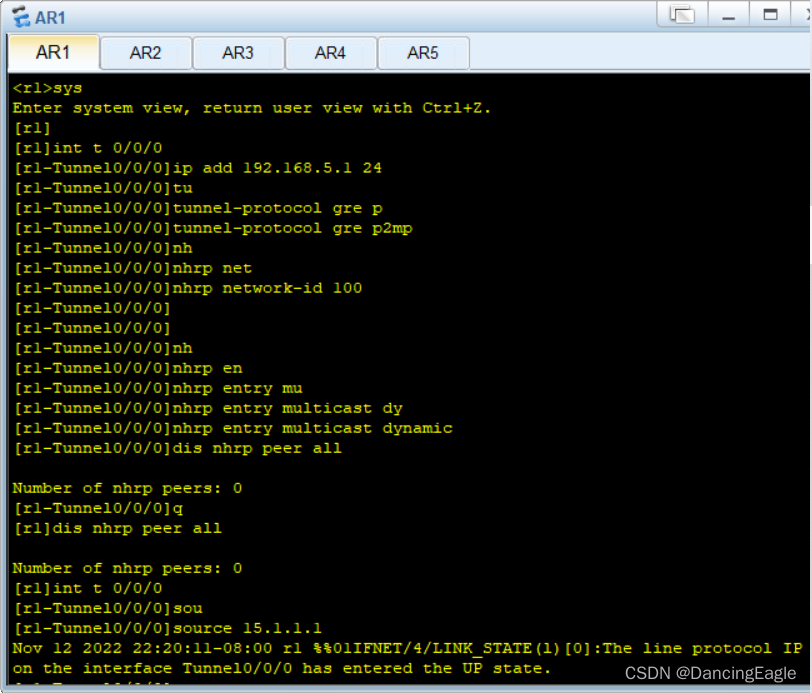

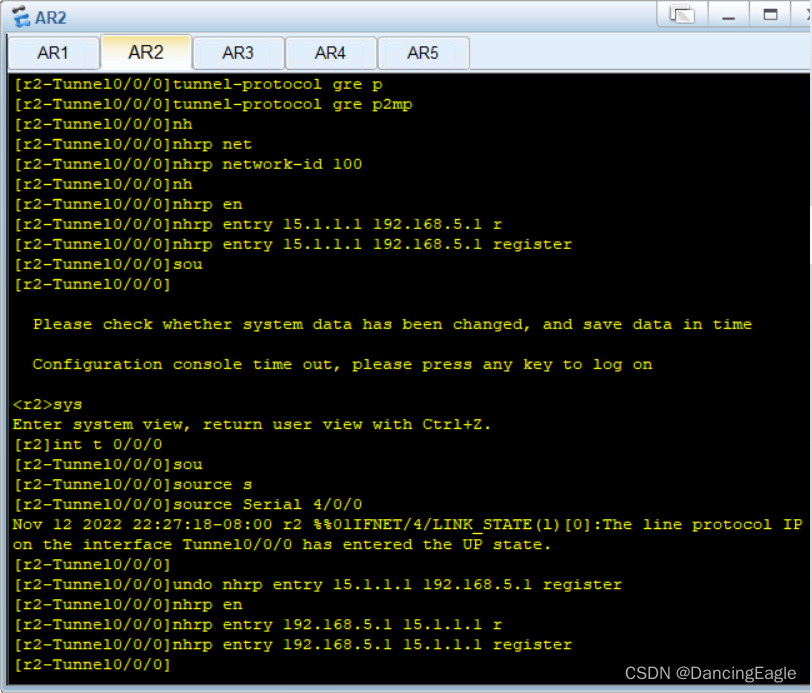

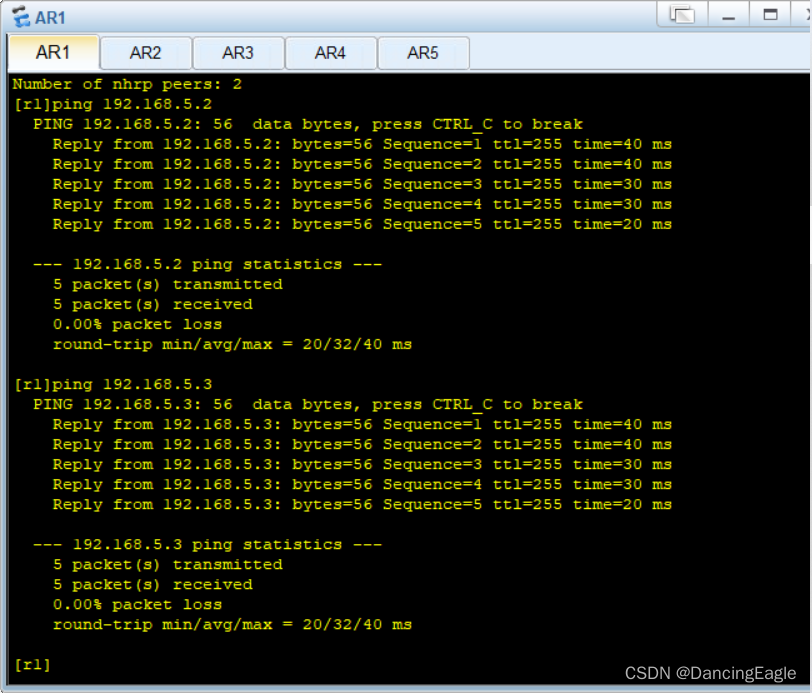

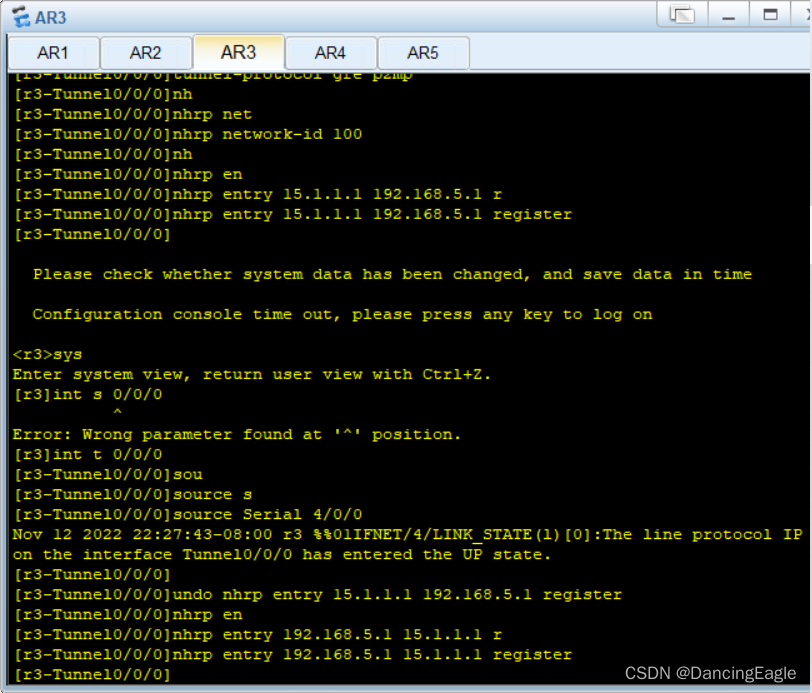

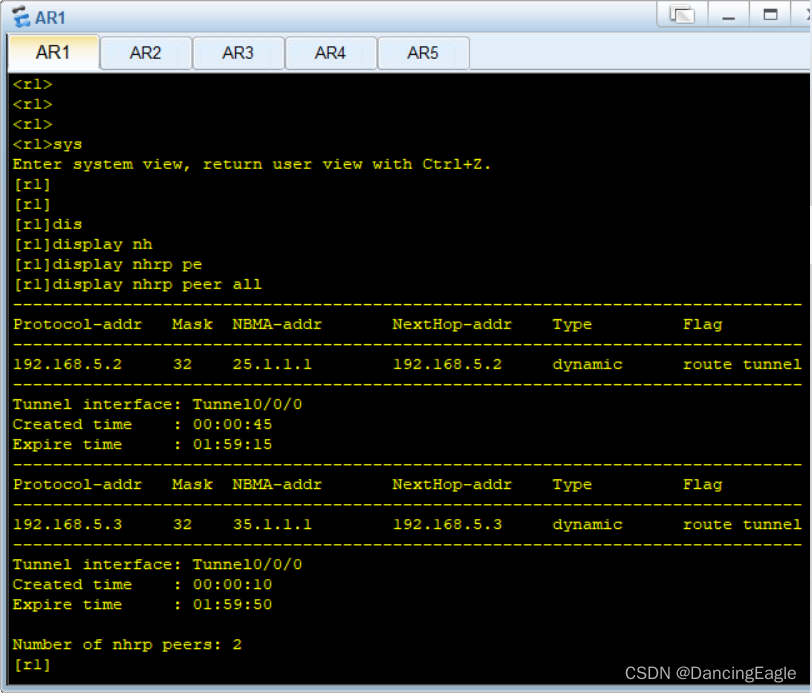

MGRE

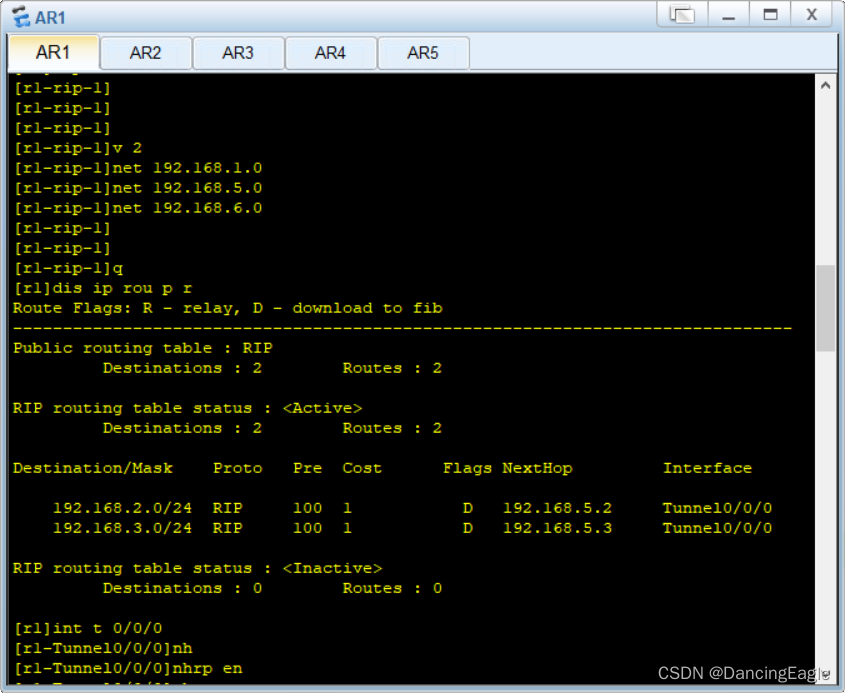

RIP

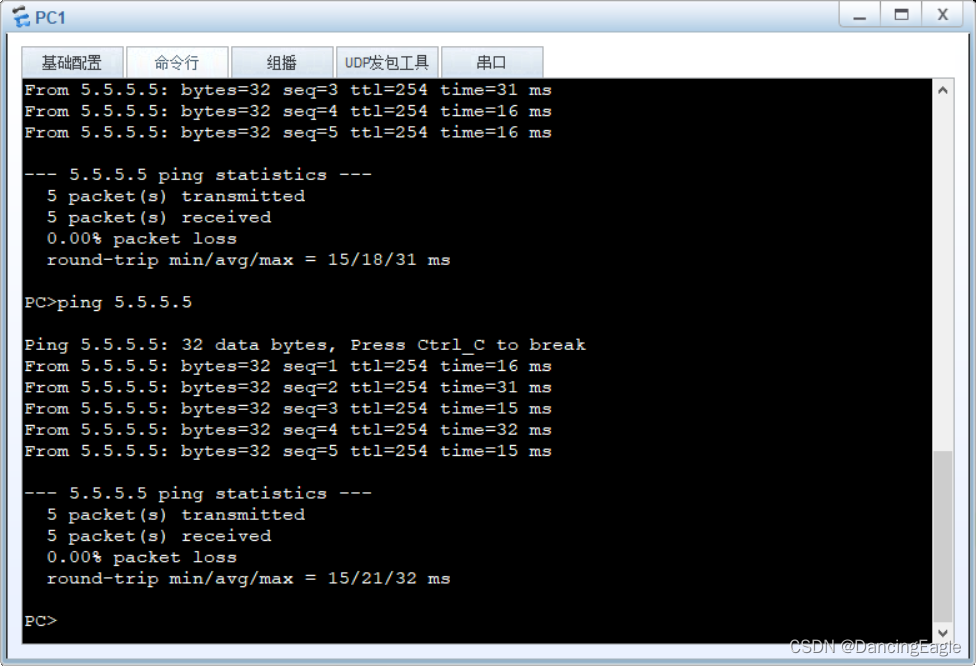

5. 测试
