电子元器件 - 电阻

目录

1、0欧姆电阻

2、常见的电阻功能

1）上下拉电阻

2）敏感电阻

参考：

---

1、0欧姆电阻

功能：

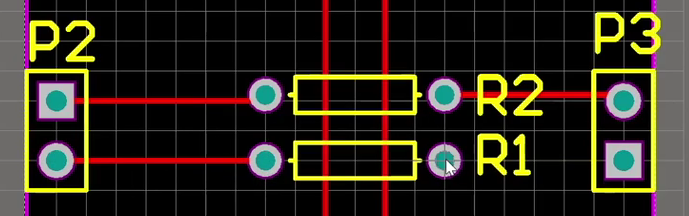

• 画单层板时作飞线用；

• 作为模拟地和数字地的单点接地；

• 作为测试电流的预留接口，正常使用时焊上0欧姆电阻，测试电流时将电流表接在0欧姆电阻处。

2、常见的电阻功能

1）上下拉电阻

• 上拉：通过电阻上拉到电源，使线路控制在高电平内；

• 下拉：通过电阻下拉到地，使信号线处于一个低电平状态。

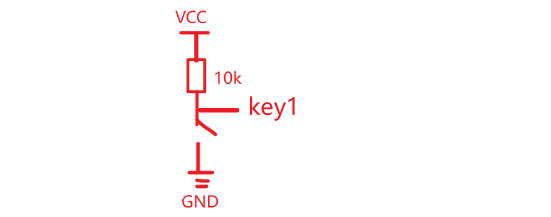

若工作在输入端，上拉电阻使key1保持高电平状态，当按键按下，接地，处于低电平状态，实现复位。

2）敏感电阻

通过电阻感知外面的环境，如光敏电阻、热敏电阻。

参考：

【10分钟教你巧用电阻，拯救你的设计】
