LVS+Keepalived高可用群集

Keepalived概述及安装

Keepalived的工作原理

Keepalived主要用来提供故障切换和健康检查功能——判断LVS负载调度器、节点服务器的可用性，及时隔离并替换为新的服务器，当故障主机恢复后将其重新加入群集。
主要应用场合为服务器群集中
官方网站：http://www.keepalived.org/

keepalived的热备份方式

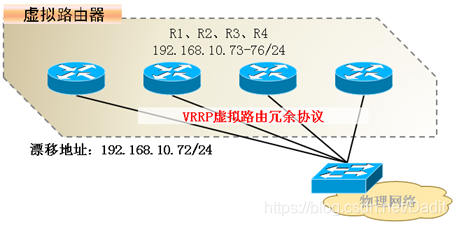

以软件的方式实现Linux服务器多机热备功能。由多台路由器组成一个热备组，通过共用的虚拟IP地址对外提供服务。每个热备组内同一时刻只有一台主路由器提供服务，其他路由器处于冗余状态。若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务。

Keepalived的安装与服务控制

• 安装支持软件
  在编译安装Keepalived之前，必须先安装内核开发包kernel-devel，以及openssl-devel、popt-deve等支持库。除此之外，在LVS群集环境中应用时也需要用到ipvsadm管理工具。

  yum -y install kernel-devel openssl-devel popt-devel
  yum install -y  ipvsadm


• 编译安装Keepalived
  使用指定的Linux内核位置对Keepalived进行配置，并将安装路径指定为根目录，这样就无需额外创建链接文件了。只有在使用LVS时，才需要参数–with-kermel-dir.配置完成后，依次执行make、make install 进行安装。

    tar xvf keepalived-2.0.16.tar.gz -C /usr/src/
  cd /usr/src/keepalived-2.0.16/
  ./configure  --prefix=/usr/local/keepalived
  make && make install
  cd /usr/local/keepalived/etc/keepalived


使用Keepalived服务

• 主服务器的配置

  vi keepalived.conf
  global_defs {
      router_id HA_TEST_R1    //本服务器的名称
  }
  vrrp_instance VI_1 {              //定义VRRP热备实例
  state MASTER              //热备状态，MASTER表示主服务器
  interface ens37            //承载VIP地址的物理接口
  virtual_router_id 1  //虚拟路由器的ID号，每个热备组保持一致
  priority 100       //优先级，数字越大优先级越高
  advert_int 1      //通告间隔秒数
  authentication {     //认证信息，每个热备组保持一致
      auth_type PASS    //认证类型
      auth_pass 123456    //密码字串
   }
  virtual_ipaddress {        //指定漂移地址（VIP）
      192.168.137.254
  	}
  }



确认上述配置无误，然后启动keepalived服务，实际状态为MASTER的主服务器将为ens33接口自动添加VIP地址，通过ip命令可以查看（注意：不能用ifconfig）

./keepalived -f /usr/local/keepalived/etc/keepalived/keepalived.conf
ip addr show dev ens33

• 备用服务器的配置

  yum install -y keepalived ipvsadm   //YUM安装 keepalived ipvsadm
  cd /etc/keepalived/
  cp keepalived.conf keepalived.conf.bak
  vi keepalived.conf
  global_defs {
      router_id HA_TEST_R2
  }
  vrrp_instance VI_1 {
  state BACKUP
  interface ens33
  virtual_router_id 1
  priority 99
  advert_int 1
  authentication {
      auth_type PASS
      auth_pass 123456
    }
  virtual_ipaddress {
      192.168.137.254
       }
  }



开启服务keepalived

systemctl start keepalived
systemctl enable keepalived
ip addr show dev ens33

测试双机热备功能

• 测试通连性测试，在客户机中ping -t 192.168.127.251
• 然后再停止主用服务器的keepalived服务

ps -elf| grep keep
-e 显示所有进程 -f 全格式  -l 长格式
kill 46499

LVS+Keepalived高可用群集

Keep的设计目标是构建高可用的LVS负载均衡群集，可以调用ipvsadm工具来创建虚拟服务器、管理服务器池，而不仅仅用作双机热备。使用Keepalived构建LVS群集更加简便易用，主要优势体现在：对LVS负载调度器实现热备切换，提高可用性；对服务器池中的节点进行健康检查，自动移除失效节点，恢复后再重新加入。

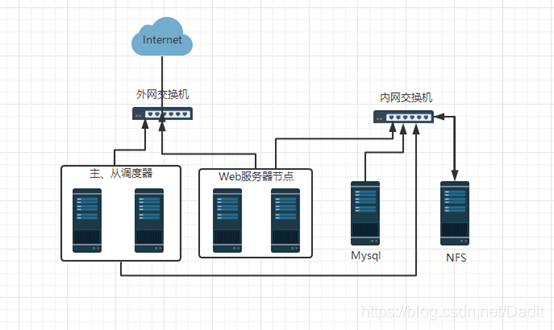

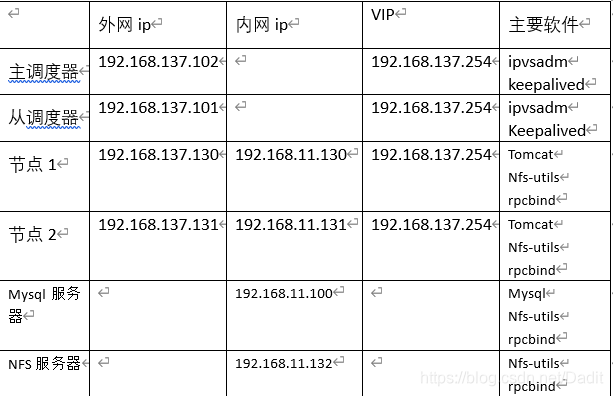

这里我用之前的DR模式的LVS群集为基础，增加一台从负载调度器，使用Keepalived来实现主、从调度器的热备。

配置主调度器

• 全局配置、热备配置
  首先应为主从调度器实现热备功能，漂移地址使用LVS群集的VIP地址

cd /usr/local/keepalived/etc/keepalived
vi keepalived.conf

global_defs {
        router_id HA_TEST_R1          主调度器的名称（自定义）
}
vrrp_instance VI_1 {
    state MASTER						主调度器的热备状态MASTER：主
    interface ens33
    virtual_router_id 1
    priority 100						主调度器的优先级
    advert_int 1
    authentication {					主、从热备认证信息
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.137.254				指定群集VIP地址
    }
}

• WEB服务器池配置
  在Keepalived的热备基础上，添加“virtual_server VIP端口{…}”区段来配置虚拟服务器，主要包括对负载调度算法、群集工作模式、健康检查间隔、真实服务器地址等参数的设置。

virtual_server 192.168.137.254 80 {		虚拟服务器地址（VIP）、端口
    delay_loop 15						健康检查间隔时间（秒）
    lb_algo rr							轮询（rr）调度算法
    lb_kind DR						直接路由（DR）群集工作模式
    protocol TCP

    real_server 192.168.137.130 80 {		第一个web节点的地址、端口
        weight 1						权重
            TCP_CHECK {				健康检查方式
            connect_port 80			检查的目标端口
            connect_timeout 3			连接超时（秒）
            nb_get_retry 3			重试次数
            delay_before_retry 4		重试间隔（秒）
        }
   }
    real_server 192.168.127.158 80 {
        weight 1
        TCP_CHECK {
        connect_port 80
        connect_timeout 3
        nb_get_retry 3
        delay_before_retry 4
        }
    }

}

2. 配置从调度器

从调度器的配置与主调度器基本相同，也包括全局配置、热备配置、服务器池配置，只需要调整router_id、state、priority参数即可，其余内容完全相同

global_defs {
        router_id HA_TEST_R2			从调度器的名称
}
vrrp_instance VI_1 {
    state BACKUP						从调度器的热备状态，BACKUP为备用
    interface ens33
    virtual_router_id 1
    priority 99						从调度器的优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.137.254
    }
}

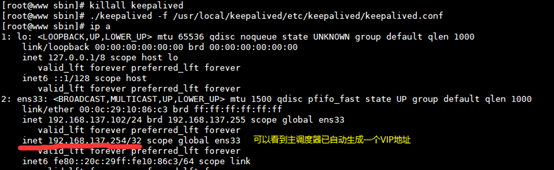

重启Keeplived服务，查看配置生效否

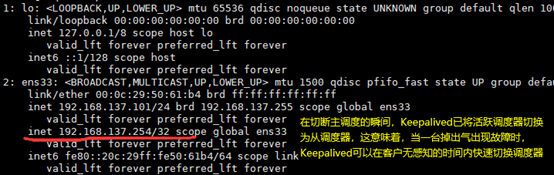

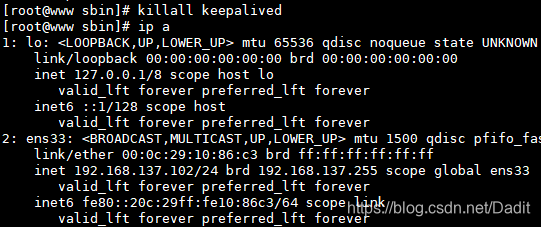

关闭主调度器，查看从调度器配置生效否。

配置web节点服务器

根据所选的集群工作模式不同(DR或NAT)，节点服务器的配置也有些差异。以DR为例，除了需要调整/proc系统的ARP响应参数以外，还需要为虚拟接口lo:0配置VIP地址，并添加一条到VIP的本地路由，步骤略过。

测试

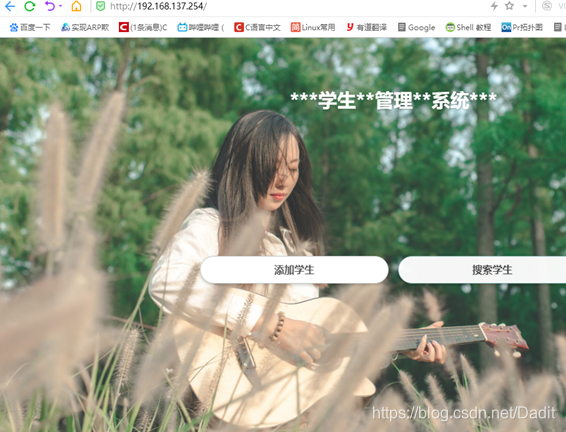

在客户机的浏览器中，能够通过LVS+Keepalived群集的VIP地址（192.168.137.254），正常访问页面内容

当主、从调度器任何一个失效时。Web站点仍然可以访问


只要服务器池有两台及以上的真实服务器可用，就可以实现访问量的负载均衡
