内核移植笔记----FS4112学习板

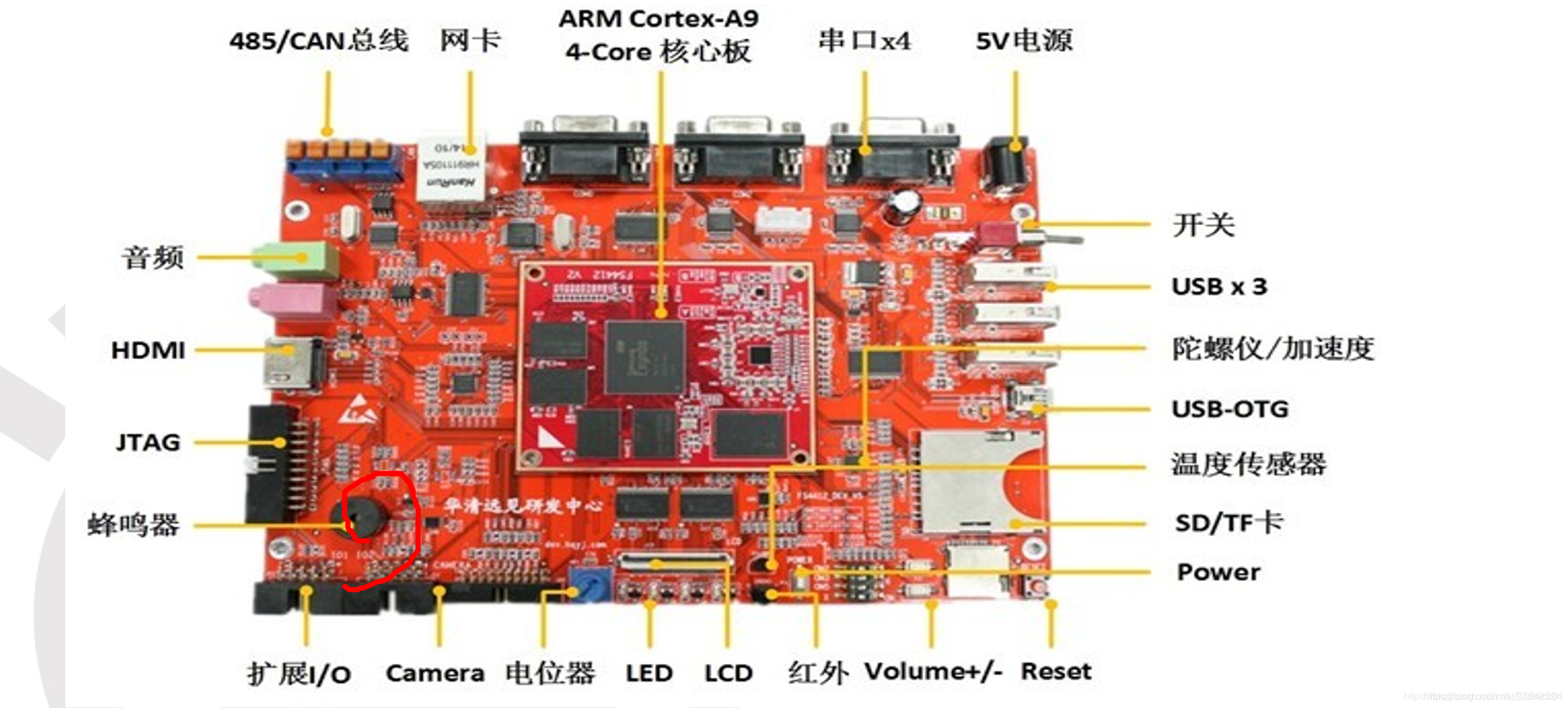

本人学习的是华清远见的一款FS4412学习板，学到内核移植，就把内核移植的学习笔记贴上来，跟大家学习交流交流。

具体步骤如下：
1，linux官网下载好linux-4.14.123.tar.gz （最好提前下载，下载速度超级慢）
https://www.kernel.org/

2，解压：

linux@linux:~/mykernel$ tar -xvf linux-4.14.123.tar.xz

3，进入linux-4.14.123目录：
不修改Makefile 直接执行 : make ARCH=arm exynos_defconfig 将exynos_defconfig配置文件导入
注：采用Exynos4412芯片，即加载exynos_defconfig配置

linux@linux:~/mykernel/linux-4.14.123$ make ARCH=arm exynos_defconfig

4，图形界面配置： make ARCH=arm menuconfig

linux@linux:~/mykernel/linux-4.14.123$ make ARCH=arm menuconfig

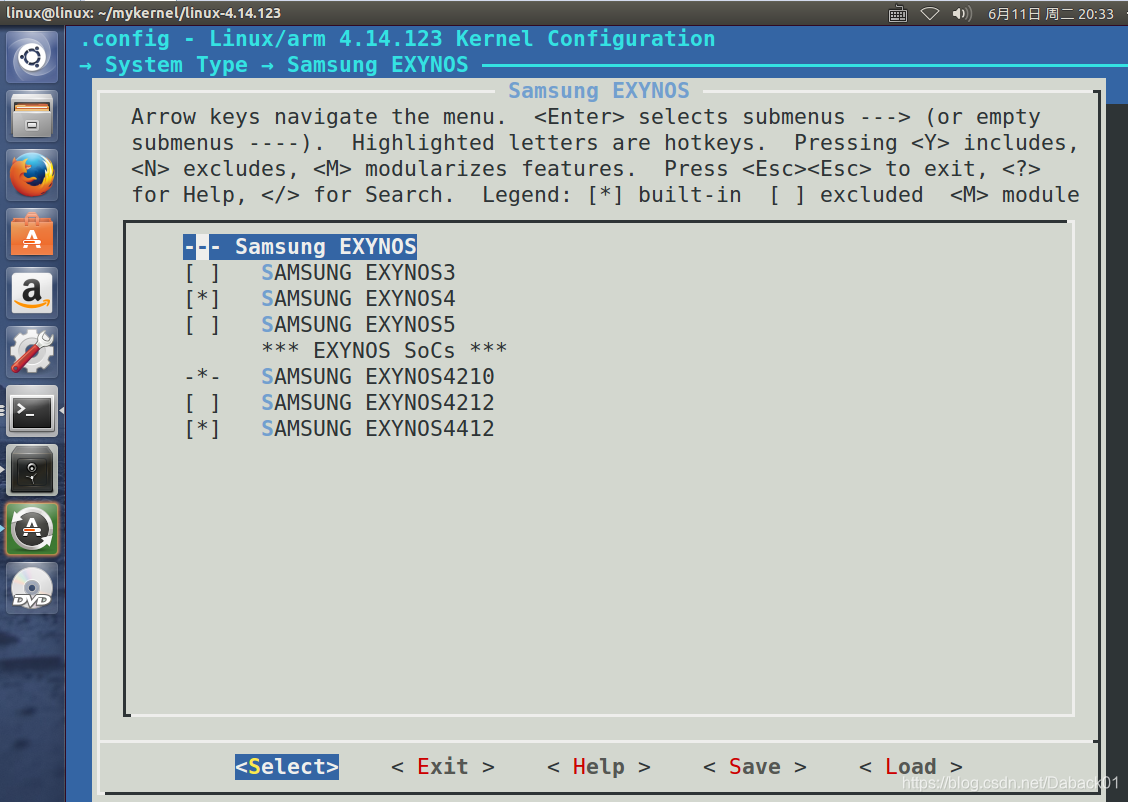

配置：
System Type —>
[*] Samsung EXYNOS —>
5，make ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabi- 编译将会生成zImage 内核映像压缩文件

linux@linux:~/mykernel/linux-4.14.123$ make ARCH=arm CROSS_COMPILE=arm-none-linux-gnueabi-

6，进入目录 linux-4.14.123/arch/arm/boot 执行命令将zImage制作成 uImage

linux@linux:~/mykernel/linux-4.14.123/arch/arm/boot$ mkimage -A arm -O linux -T kernel -C none -a 0x41000000 -e 0x41000040 -n "aaa" -d zImage uImage

详细指定内核地址的方式可查看 ：https://blog.youkuaiyun.com/qq_21792169/article/details/50166557

7，使用 linux-4.14.123/arch/arm/boot/uImage 和linux-4.14.123/arch/arm/boot/dts/exynos4412-origen.dtb
至此没有异常的话可以正常启动 linux，但是挂载不了根文件系统，因为没有配置网卡驱动

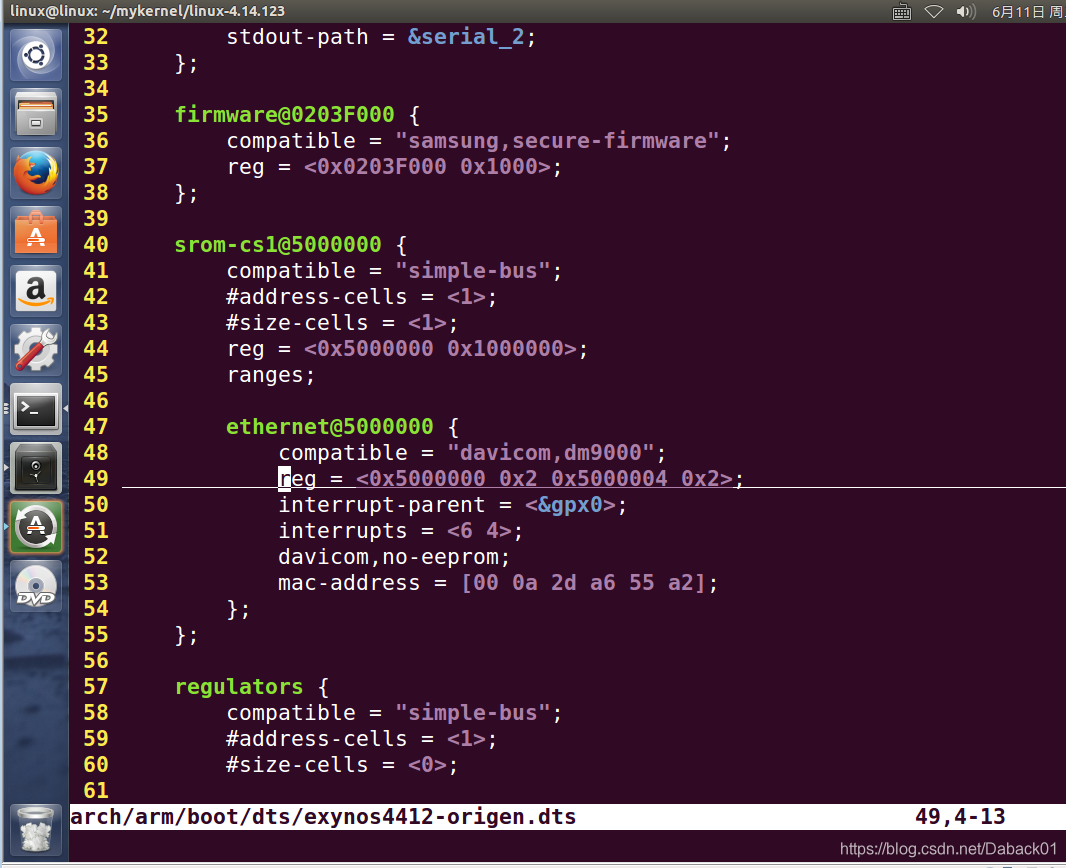

8，vi arch/arm/boot/dts/exynos4412-oringen.db，在 regulators前添加下面代码

linux@linux:~/mykernel/linux-4.14.123$ vi drivers/clk/clk.c

添加设备树节点

srom-cs1@5000000 {
		compatible = "simple-bus";
		#address-cells = <1>;
		#size-cells = <1>;
		reg = <0x5000000 0x1000000>;       //对应芯片手册 3 Memory Map 的0x0500_0000  和 16 MB
		ranges;

		ethernet@5000000 {
			compatible = "davicom,dm9000";     //内核通过该名字来匹配驱动
			reg = <0x5000000 0x2 0x5000004 0x2>;  //寄存器地址和数据宽度
			interrupt-parent = <&gpx0>;//继承于 中断控制器gpx0
			interrupts = <6 4>; //对应中断源 DM9000_IRQ -> XEINT6 。4对应 active high level-sensitive
			davicom,no-eeprom;
			mac-address = [00 0a 2d a6 55 a2];
		};
	};

9，驱动选配

linux@linux:~/mykernel/linux-4.14.123$ make ARCH=arm menuconfig

make ARCH=armmenuconfig

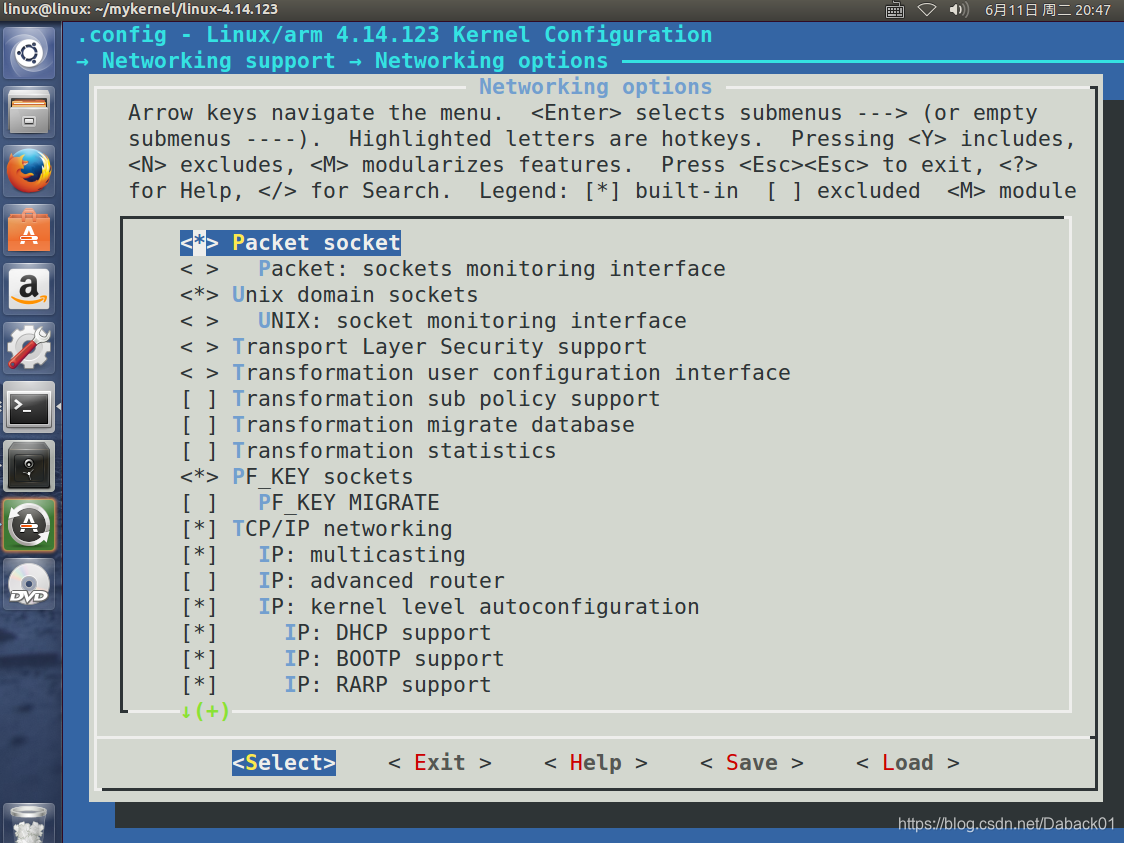

配置网络协议支持TCP / IP
[ * ]Networking support —>
Networking options —>
< * > Packet socket
< * >Unix domain sockets
[ * ] TCP/IP networking
[ * ] IP: kernel level autoconfiguration

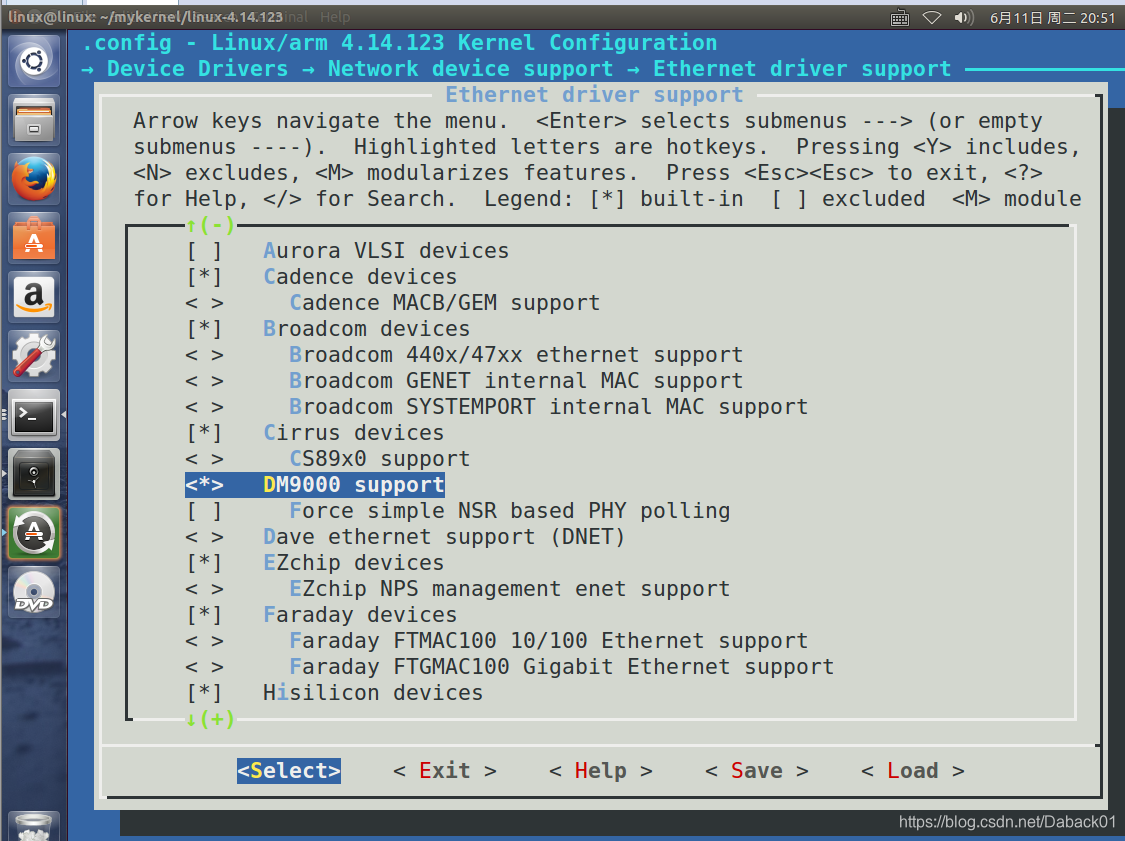

配置dm900支持的网卡驱动：
Device Drivers —>
[ * ] Network device support —>
[ * ] Ethernet driver support (NEW) —>
<*> DM9000 support

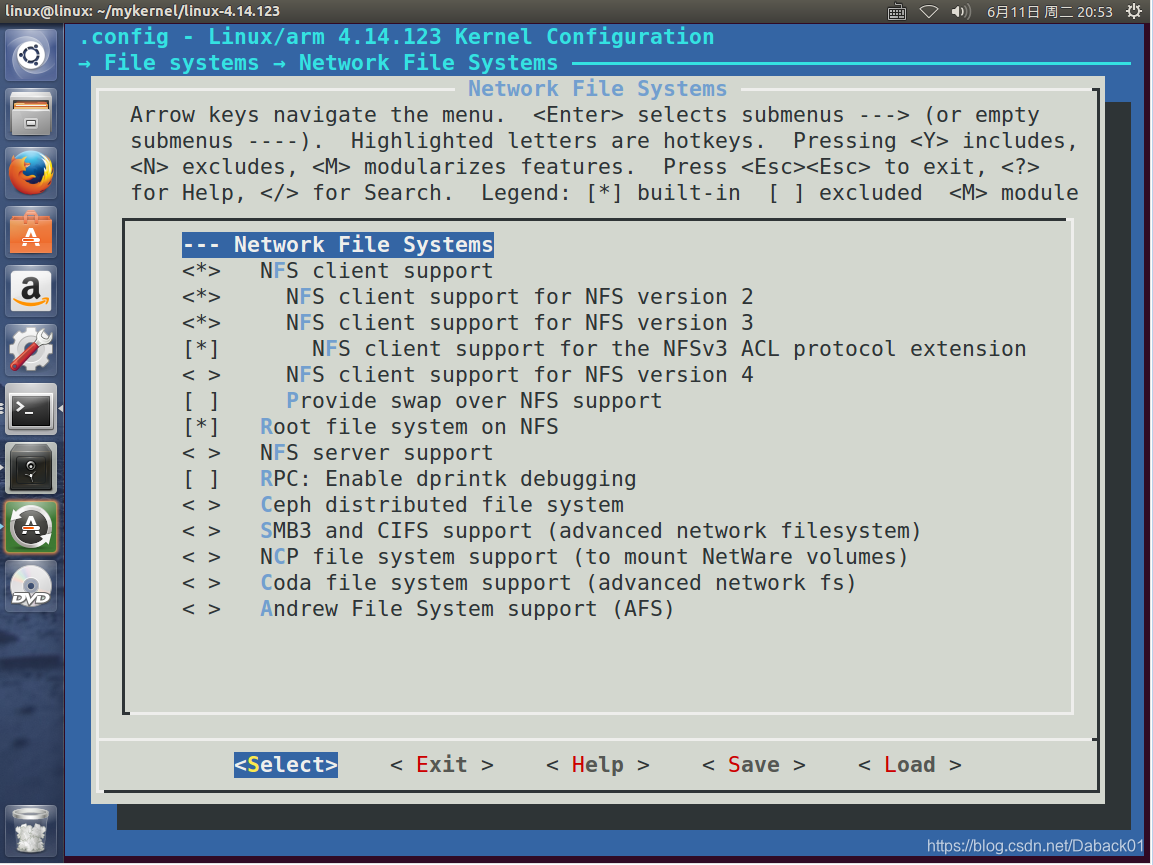

配置支持的NSF服务：
File systems —>
[ * ] Network File Systems (NEW) —>
< * > NFS client support
[ * ] NFS client support for NFS version 2
[ * ] NFS client support for NFS version 3
[ * ] NFS client support for the NFSv3 ACL protocol extension
[ * ] Root file system on NFS

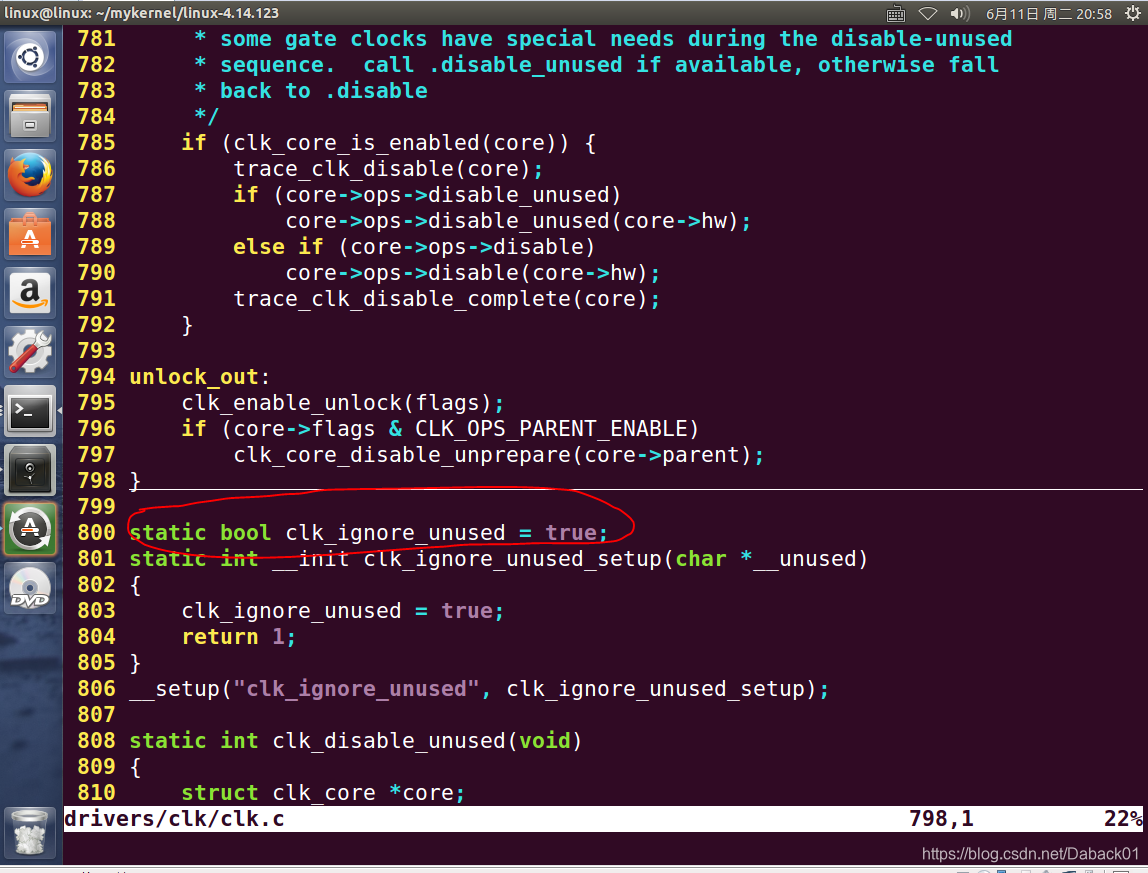

10，修改文件driver/clk/clk.c static bool clk_ignore_unused;改为static bool clk_ignore_unused = true; 具体原因不清楚，必须要配置。

linux@linux:~/mykernel/linux-4.14.123$ vi drivers/clk/clk.c

11，再次编译内核，执行步骤5,6，然后将内核，设备树拷贝到/tftboot下，可完成启动并挂载根文件系统。
