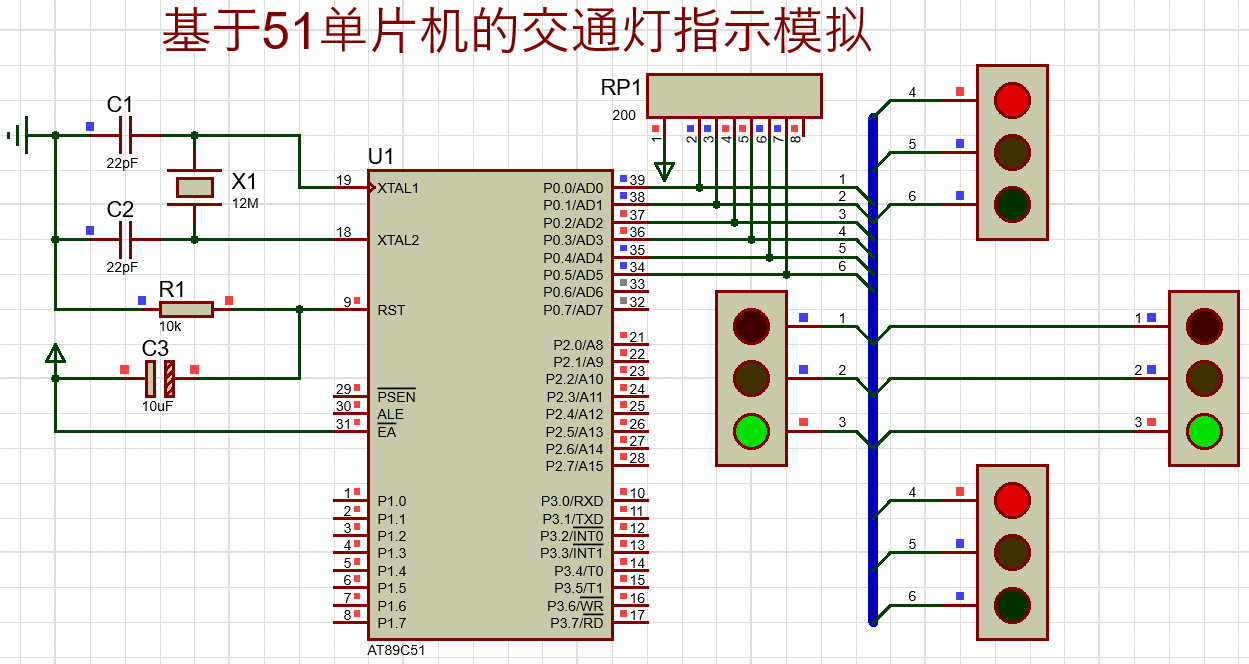

设计分享|基于51单片机的交通灯指示模拟

目录

具体实现功能

设计介绍

51单片机简介

设计思路

设计内容

程序（Keil5）

仿真实现（protues8.7）

全部资料

---

具体实现功能

利用51单片机模拟交通指示灯的切换过程。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char

sbit RED_A = P0^0;
sbit YELLOW_A = P0^1;
sbit GREEN_A = P0^2;
sbit RED_B = P0^3;
sbit YELLOW_B = P0^4;
sbit GREEN_B = P0^5;

uchar Time_Count = 0,Flash_Count = 0,Operation_Type = 1;

void T0_INT() interrupt 1
{
 	TH0 = -50000/256;
	TL0 = -50000%256;
	switch(Operation_Type)
	{
	 	case 1:
			RED_A=0;YELLOW_A=0;GREEN_A=1;
			RED_B=1;YELLOW_B=0;GREEN_B=0;
			if(++Time_Count != 100) return;
			Time_Count=0;
			Operation_Type = 2;
			break;
		case 2:
			if(++Time_Count != 8) return;
			Time_Count=0;
			YELLOW_A=!YELLOW_A;
			GREEN_A=0;
			if(++Flash_Count != 10) return;
			Flash_Count=0;
			Operation_Type = 3;
			break;
		case 3:
			RED_A=1;YELLOW_A=0;GREEN_A=0;
			RED_B=0;YELLOW_B=0;GREEN_B=1;
			if(++Time_Count != 100) return;
			Time_Count=0;
			Operation_Type = 4;
			break;
		case 4:
			if(++Time_Count != 8) return;
			Time_Count=0;
			YELLOW_B=!YELLOW_B;
			GREEN_B=0;
			if(++Flash_Count !=10)
				return;
			Flash_Count=0;
			Operation_Type = 1;
			break;
	}
}

void main()
{
 	TMOD = 0x01;
	IE = 0x82;
	TR0 = 1;
	while(1);
}

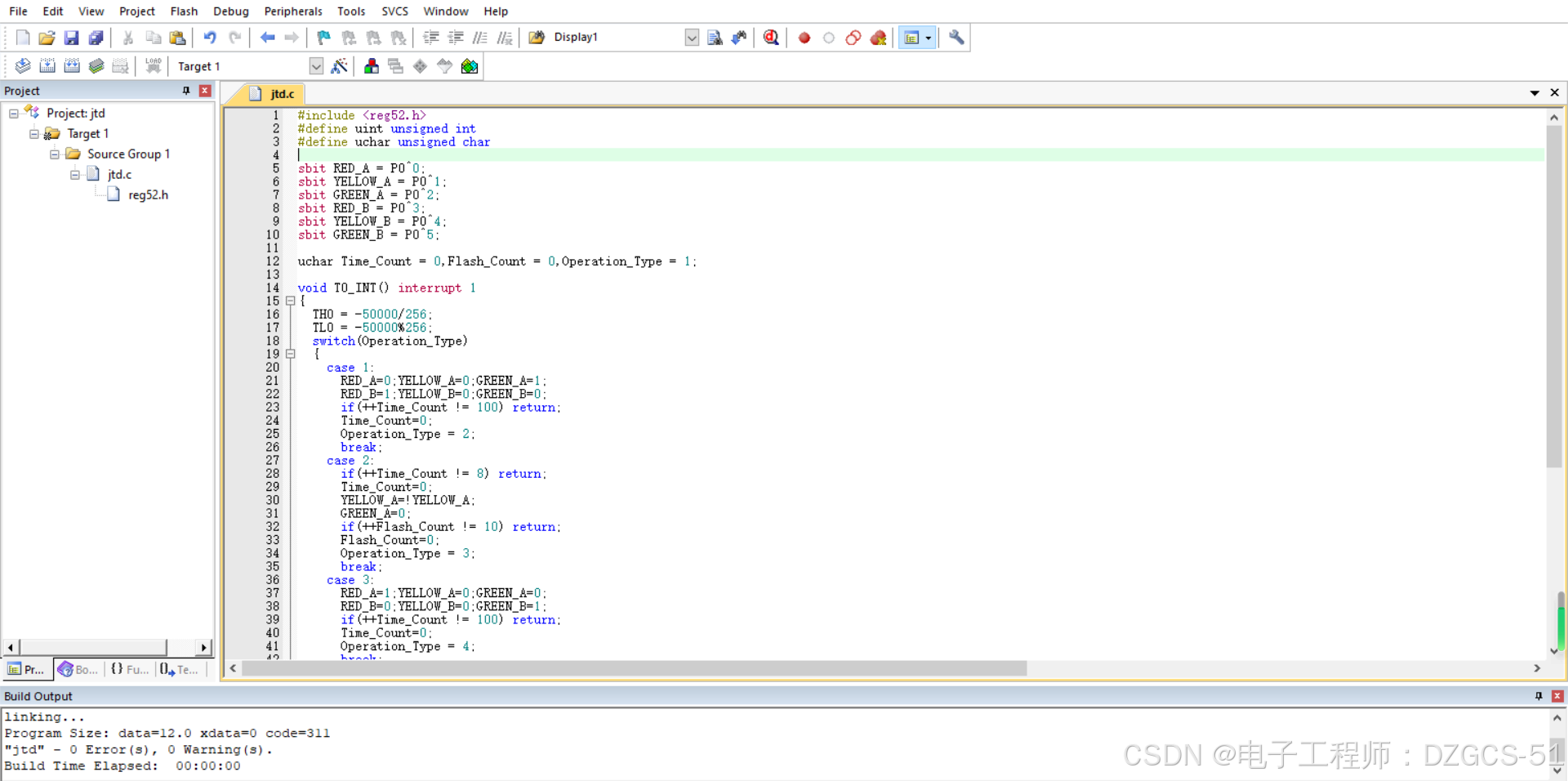

代码运行截图：

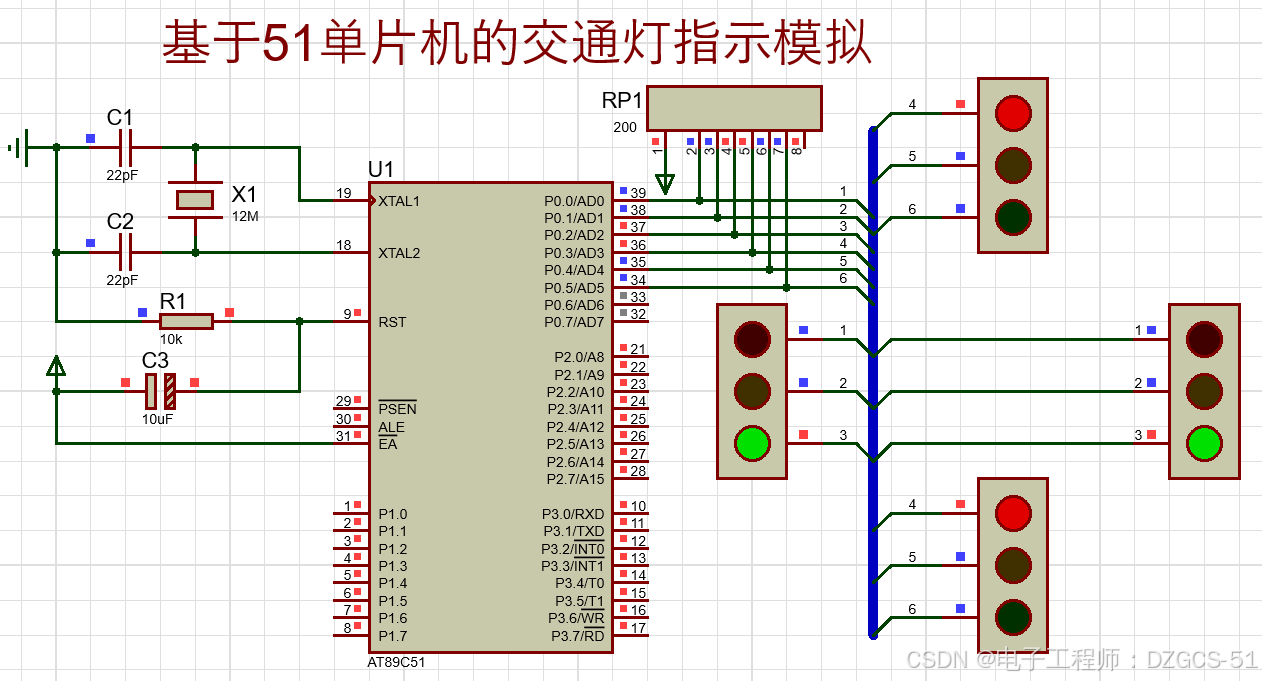

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。
