设计分享|51单片机双排左右来回流水灯

具体实现功能

51单片机实现双排流水灯左右来回。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int

void DelayMS(uint x)
{
 	uchar t;
	while(x--)
	{
	 	for(t=120;t>0;t--);
	}
}

void main()
{
 	uchar i;
	P1=0x01;
	while(1)
	{
	 	for(i=7;i>0;i--)
		{
			P1=_crol_(P1,1);
			DelayMS(500);
		}
		for(i=7;i>0;i--)
		{
		 	P1=_cror_(P1,1);
			DelayMS(500);
		}
	}
}

代码运行截图：

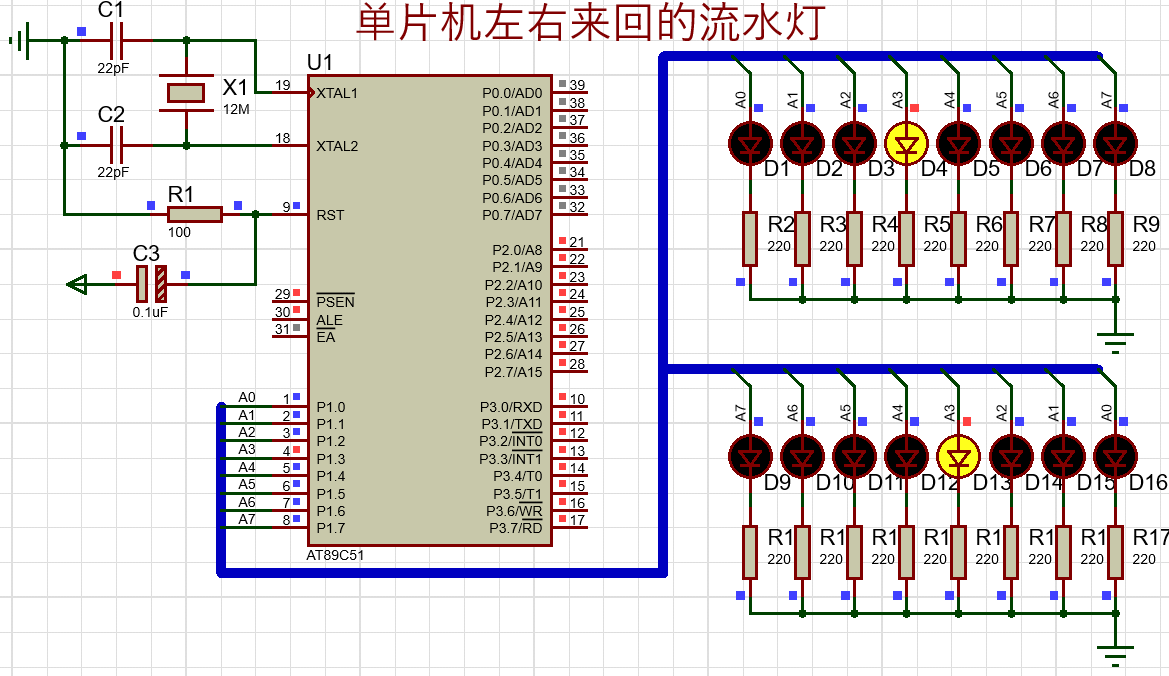

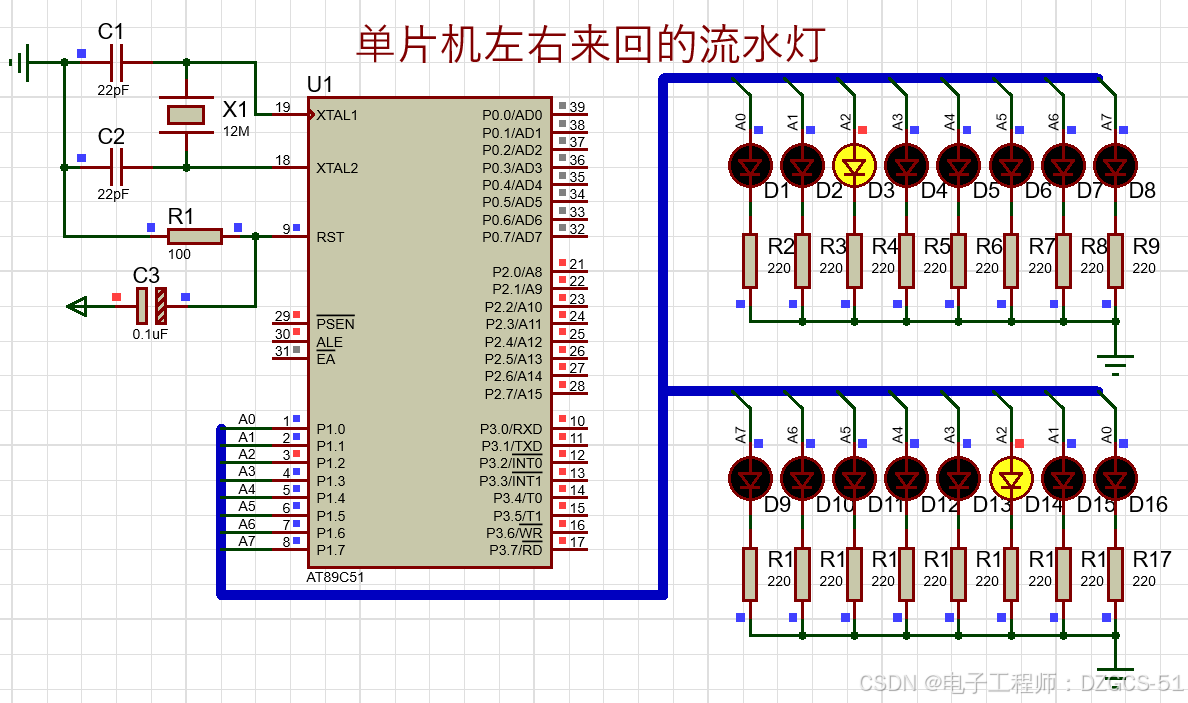

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。
