仿真设计|基于51单片机的病床呼叫系统仿真

目录

具体实现功能

设计介绍

51单片机简介

设计思路

设计内容

程序（Keil5）

仿真实现（protues8.7）

全部资料

---

具体实现功能

（1）病人紧急呼叫时会产生声、光提示，并显示病人编号（房间号和床号）；
（2）医护人员按下按键处理呼叫，系统按呼叫顺序分别显示呼叫的病人编号；
（3）病人呼叫时可以进行呼叫计时并通过数码管显示，总床位数为24个（8个房间，每个房间3张床位）。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

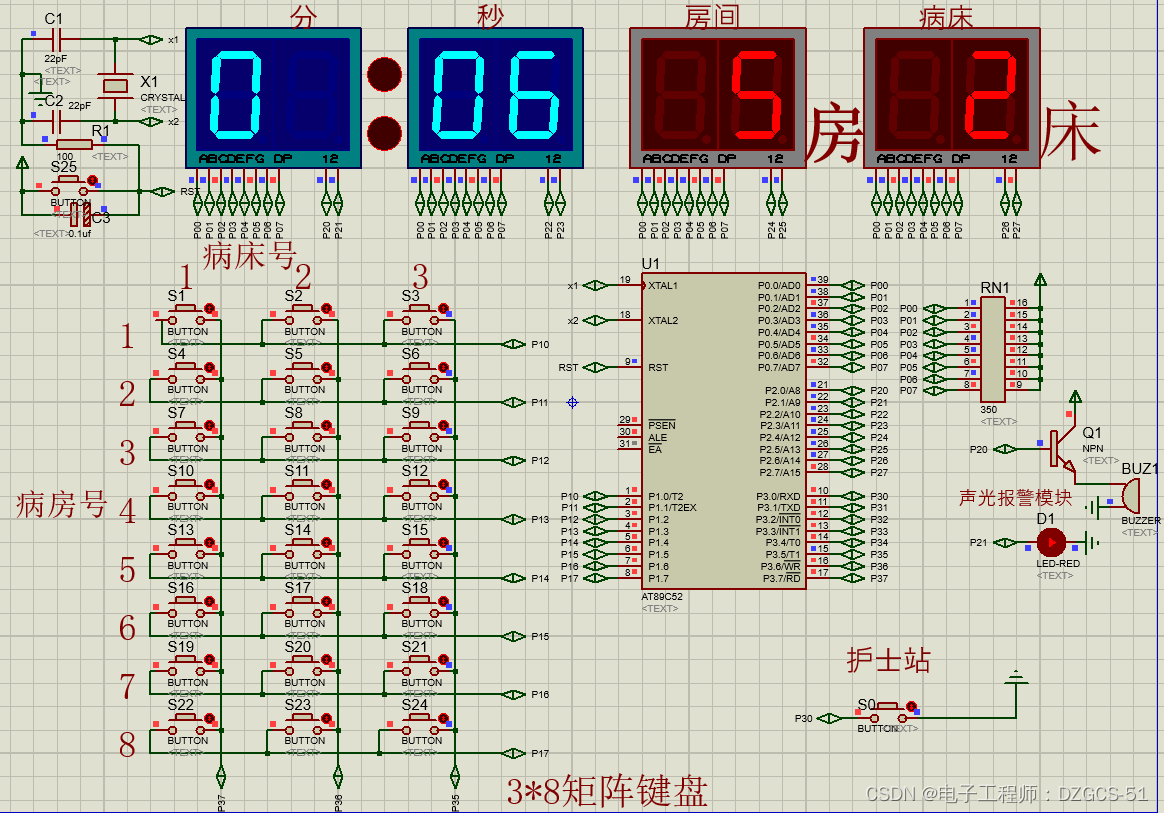

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

void main()
{
	uchar tt,i,j,aa=1;
	uchar num[30];
	P0=0x00;
	P2=0x00;
	Timer0Init();

	while(1)
	{
		tt = keynum();
		if(tt!=num[i]&&tt!=0)
		{
		  num[++i] = tt;
		}
		if(key1==0)
		{
		  DelayMS(1);
      if(key1==0)
      {
			  while(!key1);
				aa++;
				ss=0;
				mm=0;
				beep=0;
				led=0;
			}
	  }
		if(num[aa]!=0)
		{
      TR0=1;
			P2 = wei[7];
			P0 = shu[num[aa]/10];
			DelayMS(1);
			P2 = wei[5];
			P0 = shu[num[aa]%10];
			DelayMS(1);
		  P2 = wei[2];
			P0 = shu[ss/10];
			DelayMS(1);
			P2 = wei[3];
			P0 = shu[ss%10];
			DelayMS(1);
			P2 = wei[0];
			P0 = shu[mm/10];
			DelayMS(1);
			P2 = wei[1];
			P0 = shu[mm%10];
			beep=1;
			led=1;
			if(ss==60)
			{
				ss=0;
				mm++;
			}
		}
		else
		{
		  P2=0x00;
			ss=0;
			aa=1;
			for(j=0;j<i+1;j++)
			  num[j]=0;
			i=0;
			TR0=0;
		}
	}
}

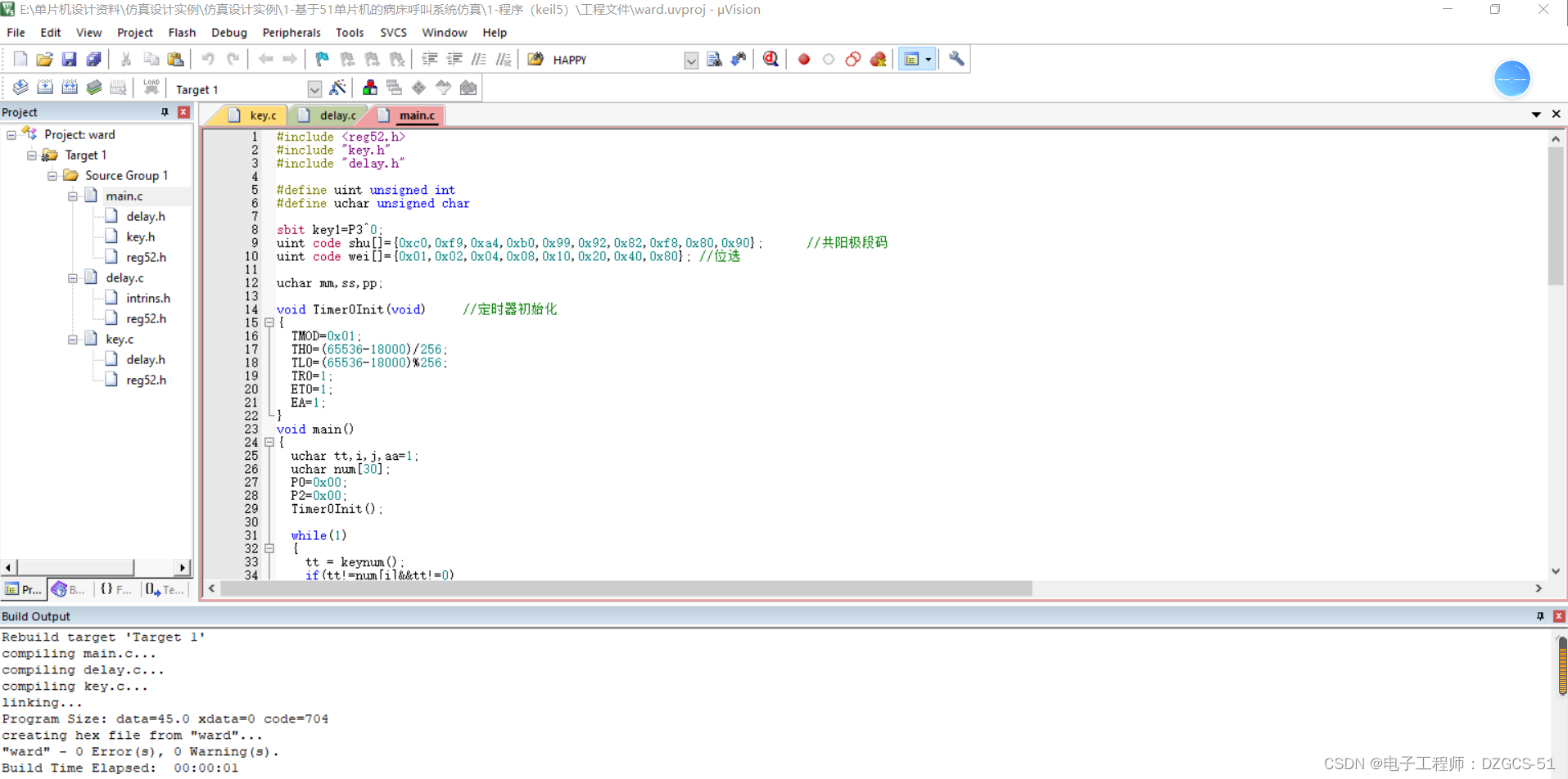

代码运行截图：

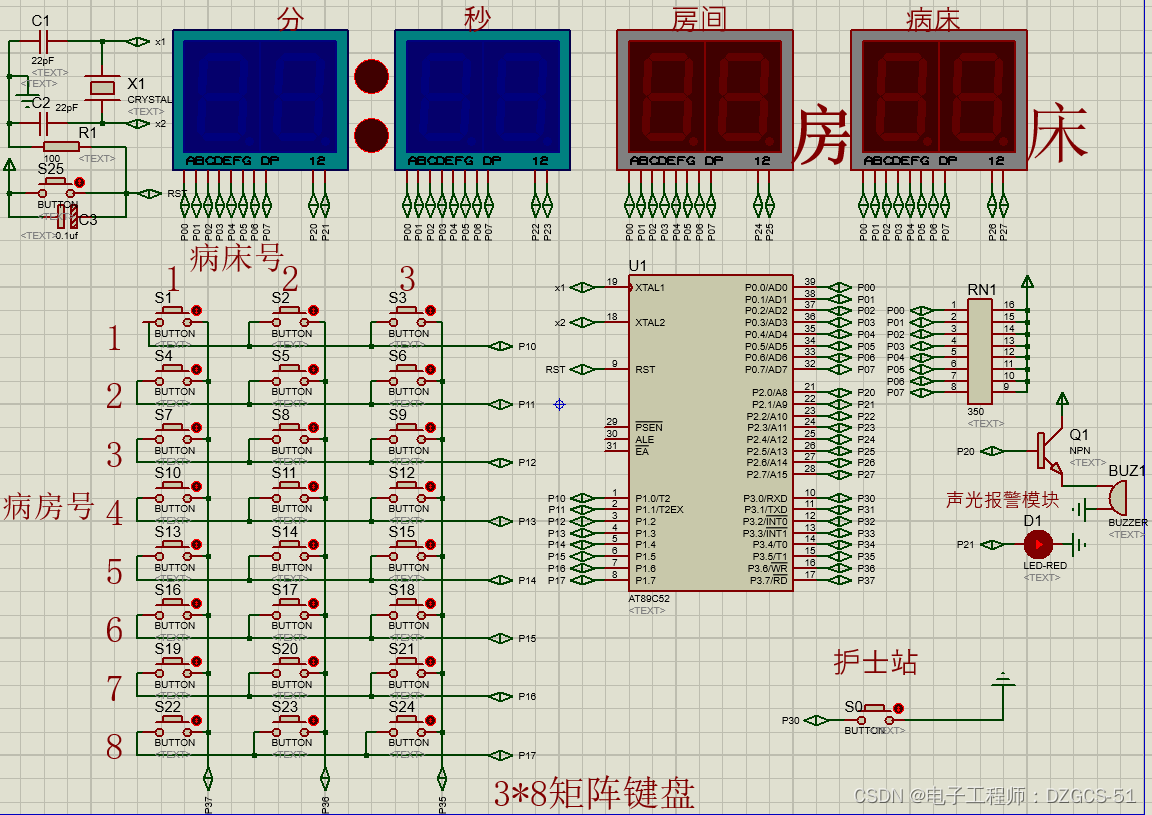

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。

全部资料

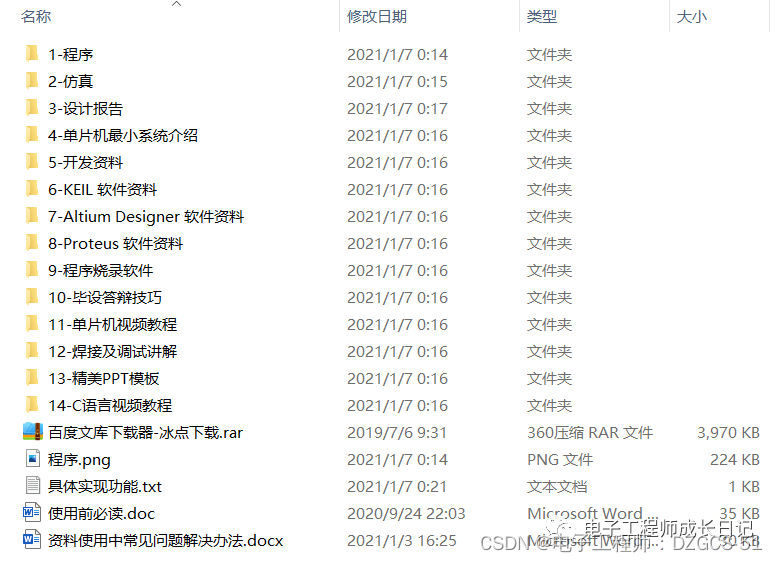

全部资料包括程序（KEIL5）、protues仿真（protues8.7）、设计报告（仅供参考）、开发资料等，具体如图，全网最全！！

资料获取：
https://docs.qq.com/doc/DSU5Id1hRdUdHRmRy
