单片机入门：点亮多个LED灯

目录

硬件电路设计

仿真电路设计

程序设计

仿真实现

---

在用51单片机点亮一个LED小灯的基础上，下面尝试点亮多个小灯。

硬件电路设计

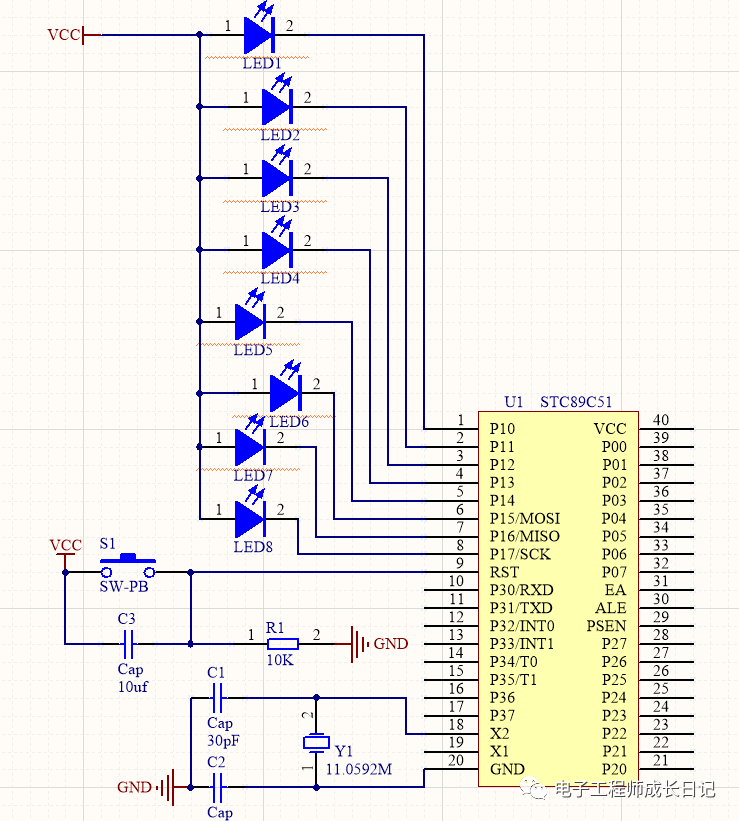

结合51单片机最小系统的知识，利用AD19画好最小系统电路（未包括电源部分）。

本设计需要点亮4个LED小灯，熄灭4个LED灯。 LED（发光二极管）正极接+5V电源，负极接单片机P1口，这样只要单片机P1口输出低电平就可以导通二极管，实现LED灯的点亮。

仿真电路设计

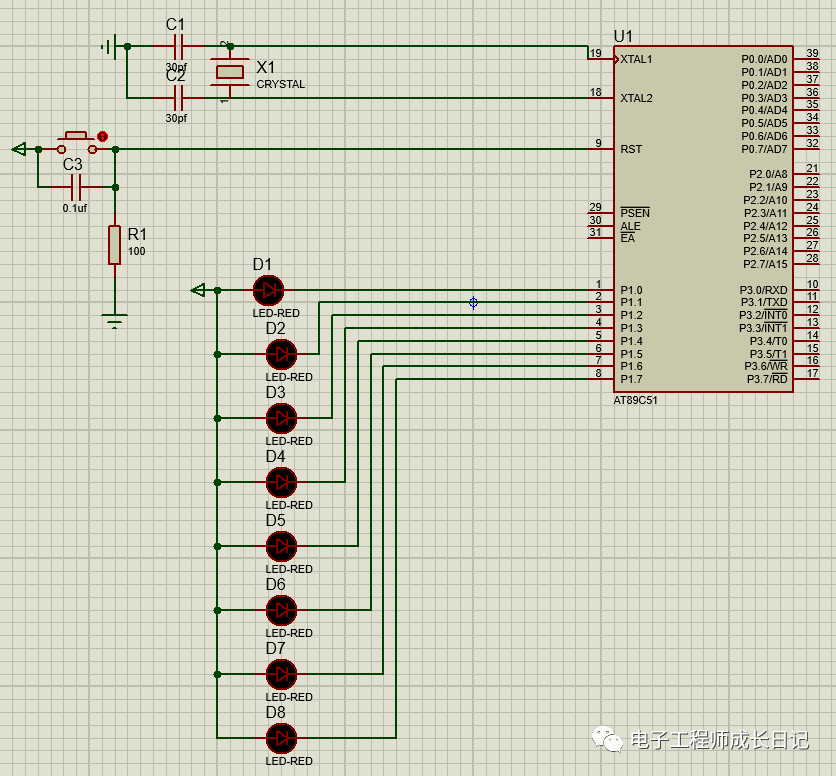

仿真电路图与AD原理图画法一致，但应注意仿真最小系统复位电路中电容值取0.1uf，电阻值取100Ω，与AD原理图中有所区别。

程序设计

程序采用Keil5设计，点亮本设计的4个LED的程序：

/*-----------------------------------------------  名称：IO口高低电平控制  内容：点亮P1口的多个LED灯    该程序是单片机学习中最简单最基础的，    通过程序了解如何控制端口的高低电平------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，                  //头文件包含特殊功能寄存器的定义sbit LED0=P1^0;// 用sbit 关键字 定义 LED到P1.0端口，sbit LED1=P1^1;//LED是自己任意定义且容易记忆的符号sbit LED2=P1^2;sbit LED3=P1^3;sbit LED4=P1^4;sbit LED5=P1^5;sbit LED6=P1^6;sbit LED7=P1^7;/*------------------------------------------------                    主函数------------------------------------------------*/void main (void){                  //此方法使用bit位对单个端口赋值LED0=0;            //将P1.0口赋值 0，对外输出低电平LED1=1;LED2=0;LED3=1;LED4=0;LED5=1;LED6=0;LED7=1;while (1)         //主循环  {                  //主循环中添加其他需要一直工作的程序  }}

仿真实现

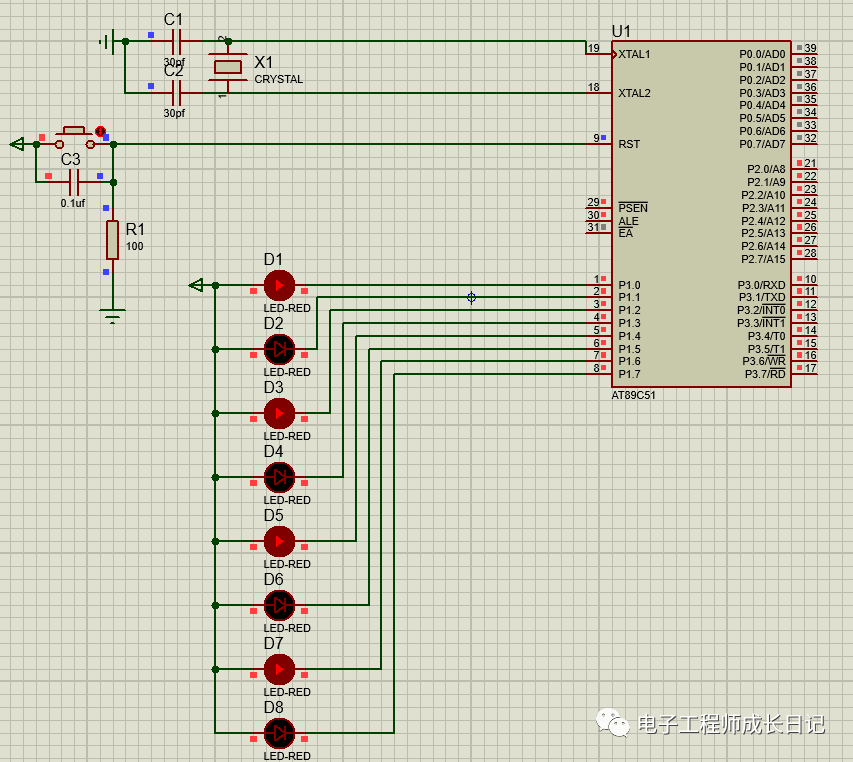

为了直观感受本设计实现的效果，这里利用protues8.7仿真实现多个LED灯的点亮，具体如图，四个红灯被点亮，四个未被点亮。
