1. IO作用

输入：检测外部信号

输出：驱动外部电路

模拟一些通信接口

2. GPIO口工作模式

1） 输出模式

基本概念：复用：一个IO口给多个片上设备使用，但同一时间只能给一个使用

          通用：基本的输入输出功能

          推挽：既能输出1也能输出0

          开漏：只能输出0，输出高电平需要外部加上拉

四种输出模式：复用推挽、通用推挽、复用开漏、通用开漏

2） 输入模式

浮空输入（IO口不加上下拉）、上拉输入、下拉输入、模拟输入（用于ADC转换）

3. 点亮LED灯示例

①　看原理图

②　IO口初始化：打开时钟、配置工作模式

③　控制灯的亮灭

④　编写程序

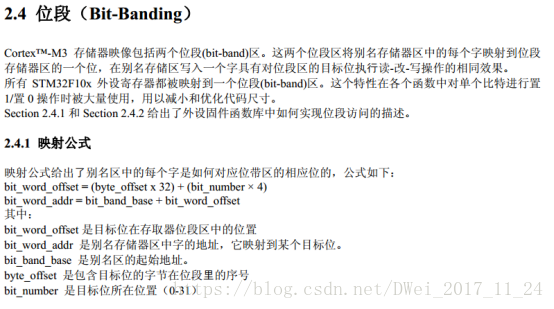

4. 位段
