ALLEGRO————设置规则+添加过孔+布线+铺铜+检查DRC+整理丝印

打开规则设置界面 setup——constraints

做过孔需要先做过孔盘，类似做元件焊盘

然后保存，警报不用管。

添加过孔盘

修改默认规则

添加规则

更改某个网络的规则

修改间距默认规则，也可以新建间距规则

创建差分对（差分对的走线间距要改），ctrl选中两个网络右击，选择creat，再点different pair

布线（快捷键F3)，走线栅格可以改成0.1mil

修线自定义快捷键S

对于刚刚设置的差分对，拉线后出来的是差分线，在拉线的过程中右击选择single trace mode可以切换单线模式

画线过程中临时改变线宽

删除走线

点击垃圾桶图标即可激活删除命令，再双击需要删除的走线

移动元件时侧栏option有以下几个选项

Ripup etch：移动器件时，附着的导线移掉。

Slide etch：移动器件时，附着的导线随器件一起移动并优化导线。

Stretch etch：移动器件时，附着的导线随器件以任意角度移动。

在走线过程中双击放置过孔

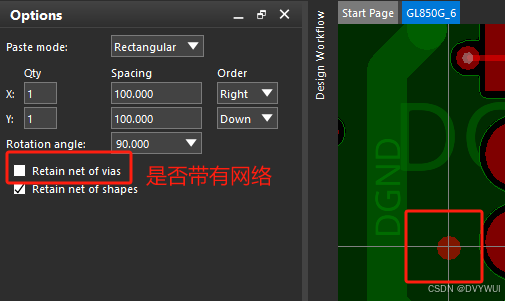

并且选中一个过孔右键复制需要选择是否带有网络

下图显示不同层的不同元素

拉线过程中更改走线的层或者右击更改

布线完成后进行铺铜

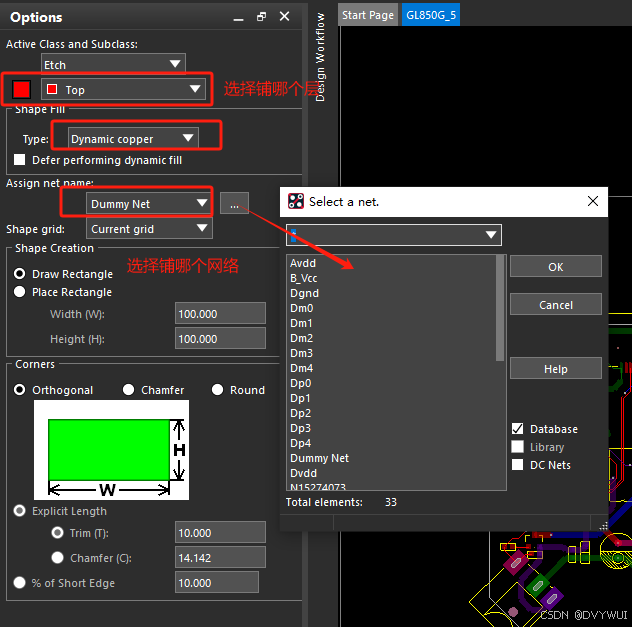

1.shape选择形状

2.选择铺铜的地方

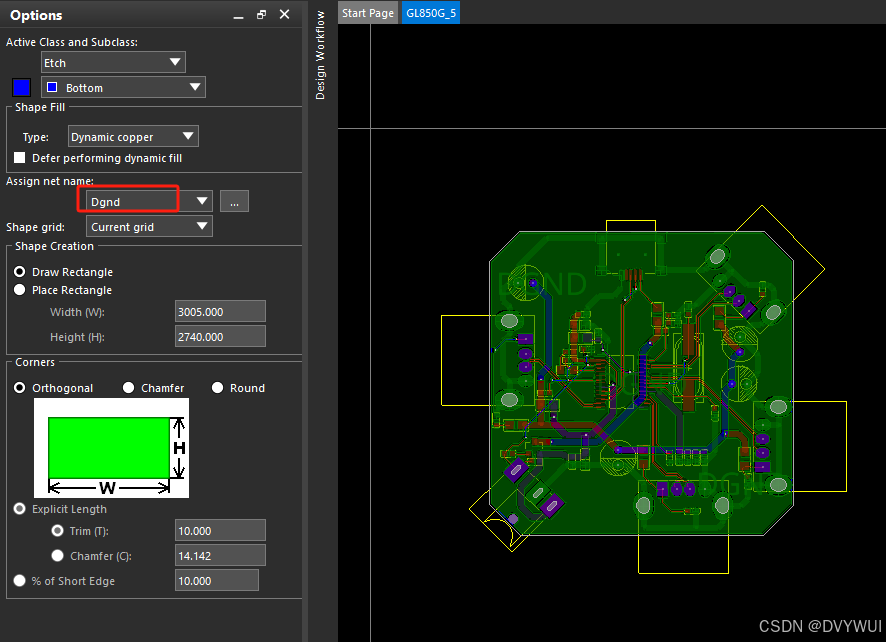

西安u选择网络也可以右击选择assign net，然后再单机想要铺铜的网络

再框选需要铺铜的区域，右击done，铺铜完毕

检查DRC

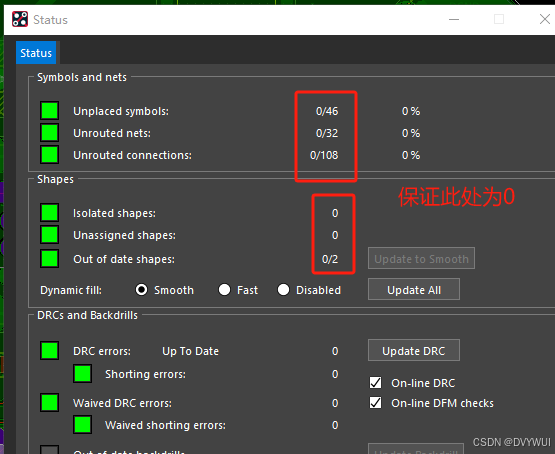

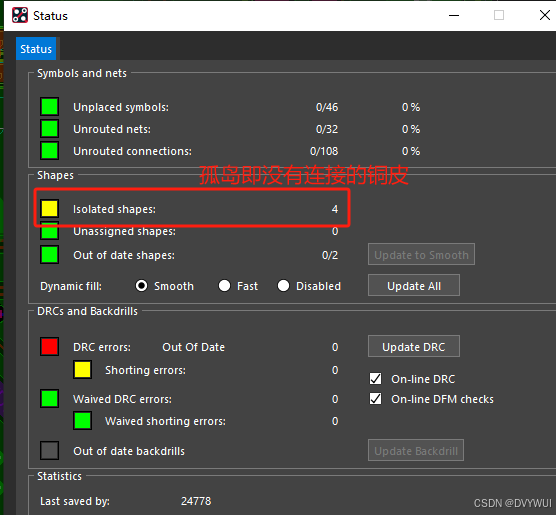

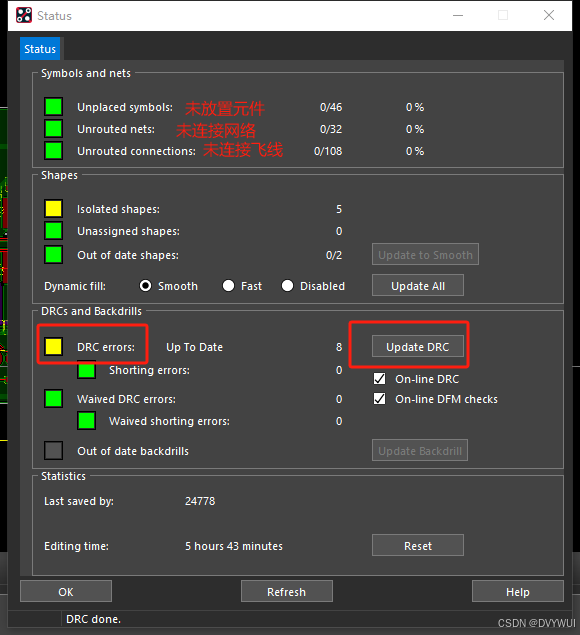

display——status

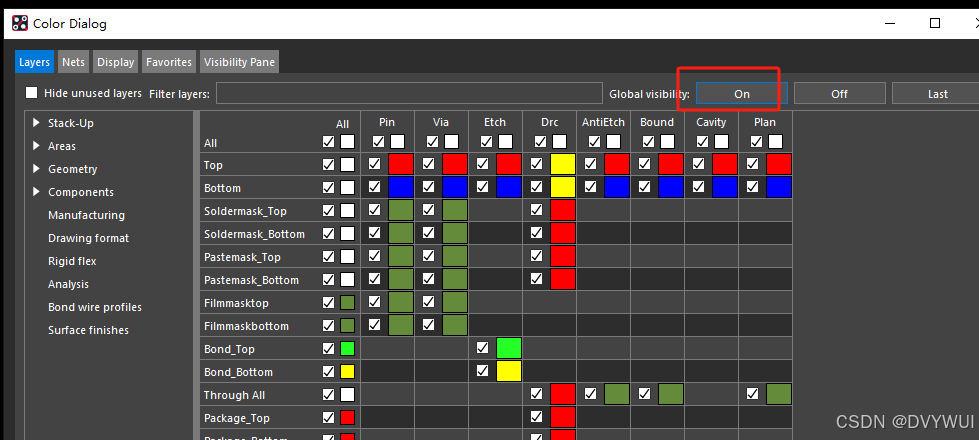

打开所有层

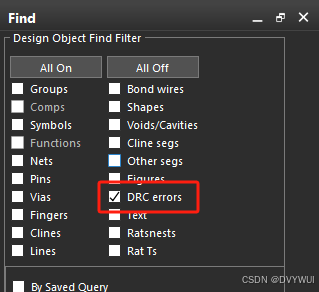

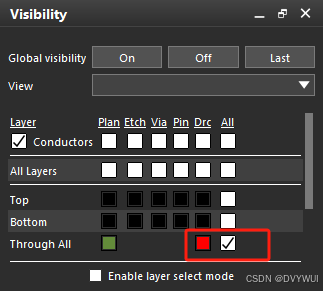

关闭无DRC的层，并只显示DRC错误

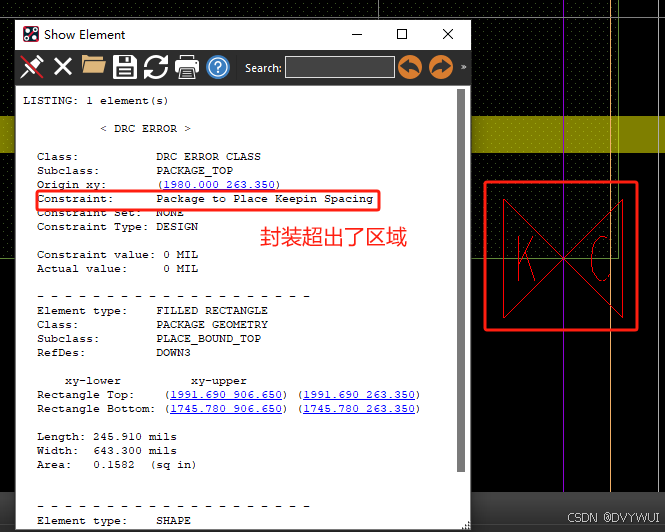

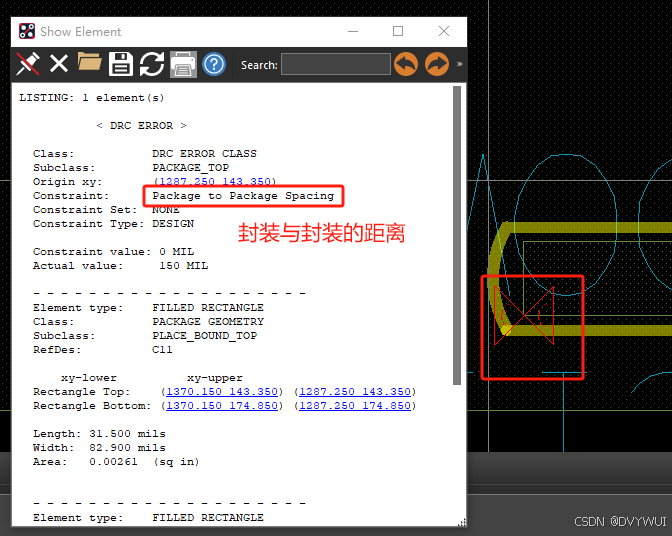

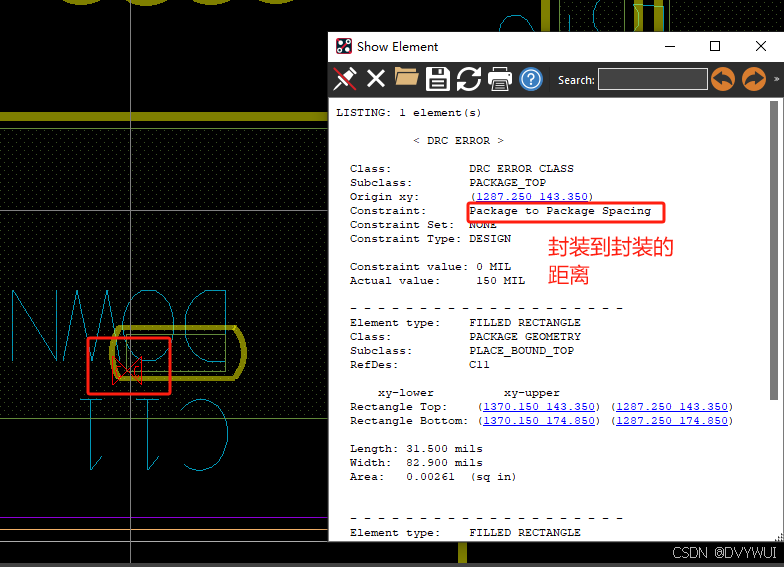

右击KC选择show element

如果你知道某个DRC错误是没有影响的，你可以不让它显示

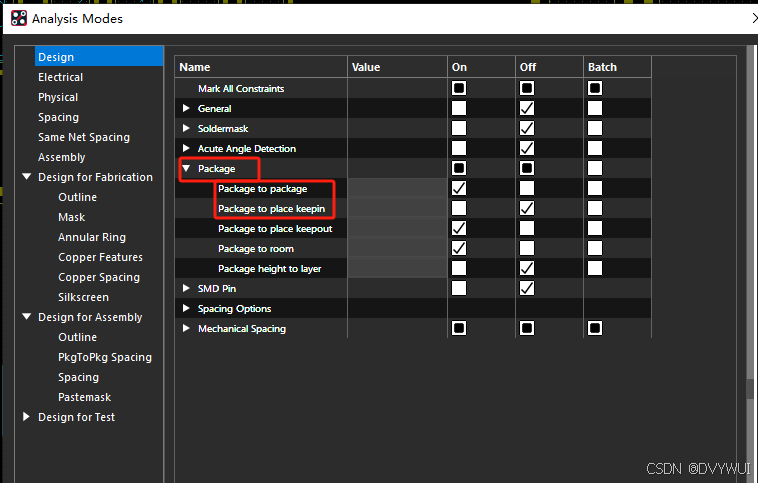

setup——constraints——mode

也可以在tools——quickreport查看具体某种错误

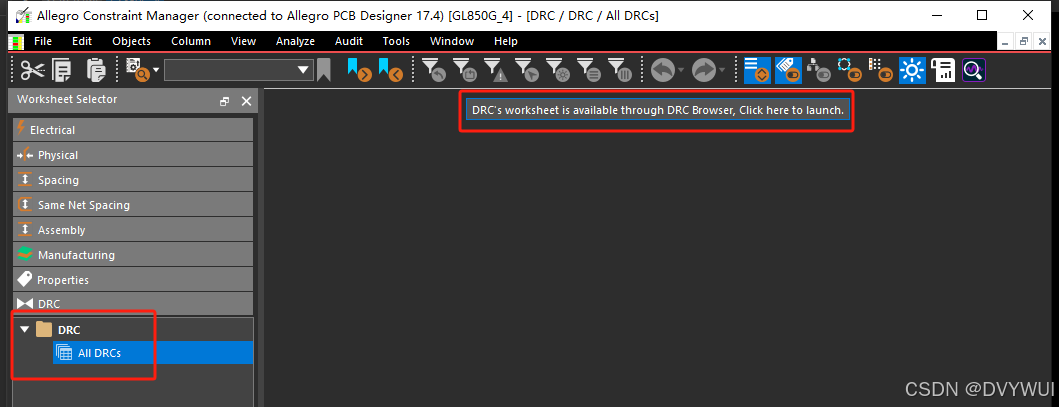

也可以在setup——constraints——electrical

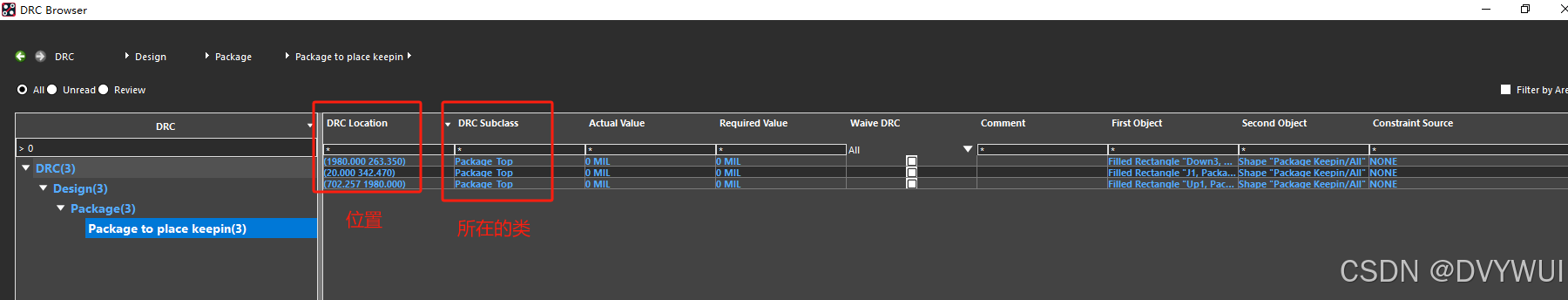

放大PCB图，然后双击坐标可以定位过去

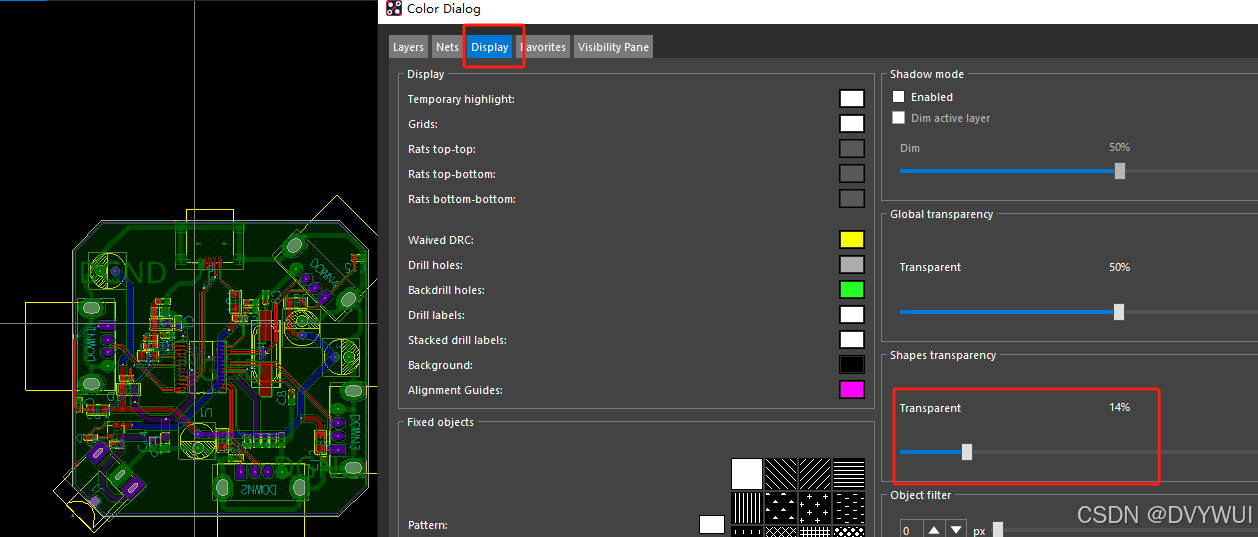

如果在有铺铜的情况下去动元件，可以把铺铜改浅一点

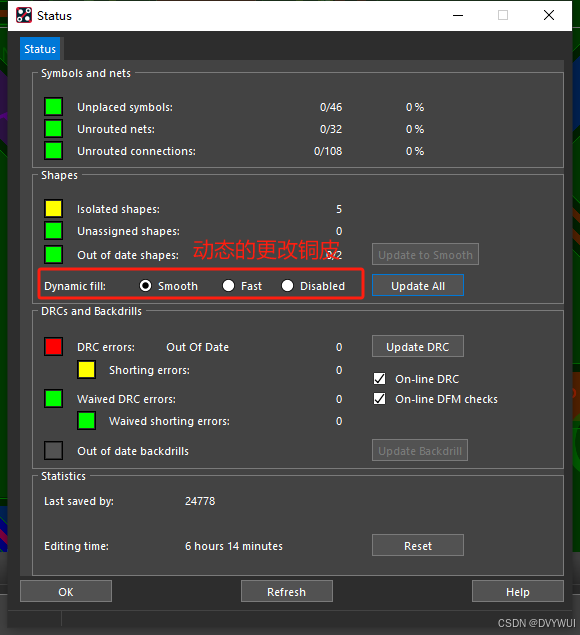

改完之后来更新一下铺铜,disable 为关闭铜皮变化

检查完DRC即连通性和间距都没问题

添加一些过孔，空白的位置可以放置一些过孔

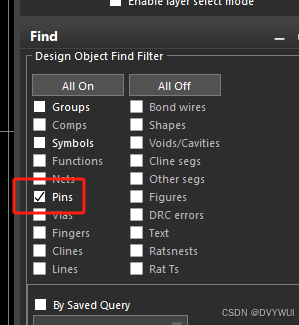

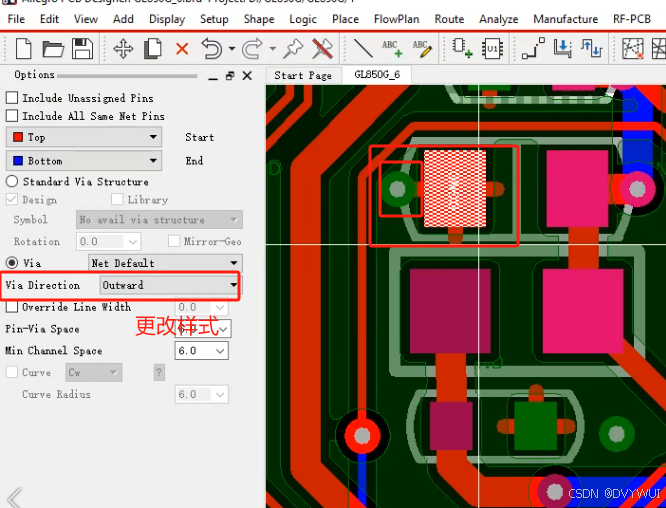

对于铺铜的网络的元件引脚上进行扇出 Route——create fanout

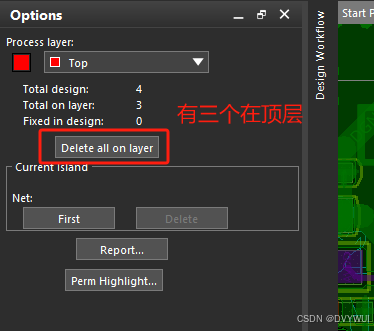

删除孤岛 shape——delete isolation

整理丝印

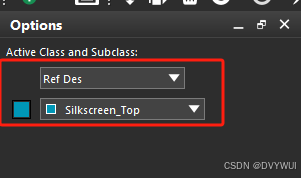

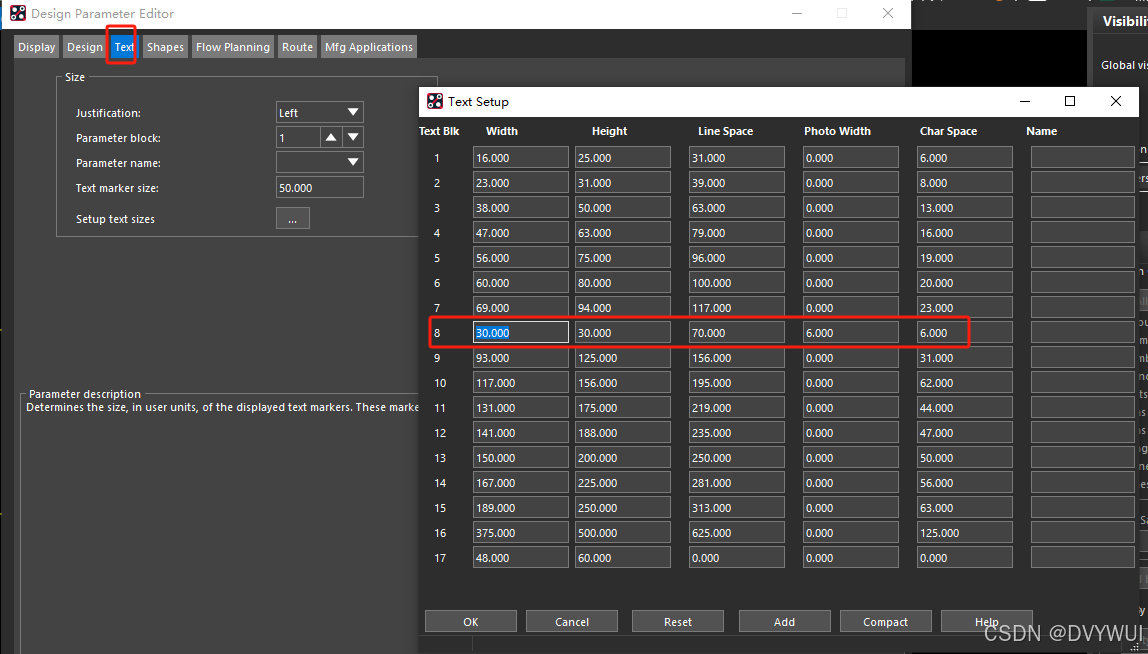

设置文本大小

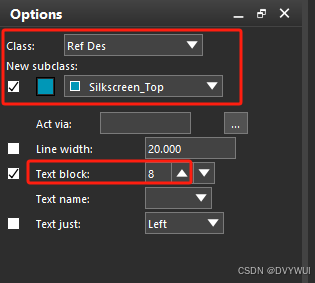

更新文本大小 edit——change

然后框选你所要更改的文本

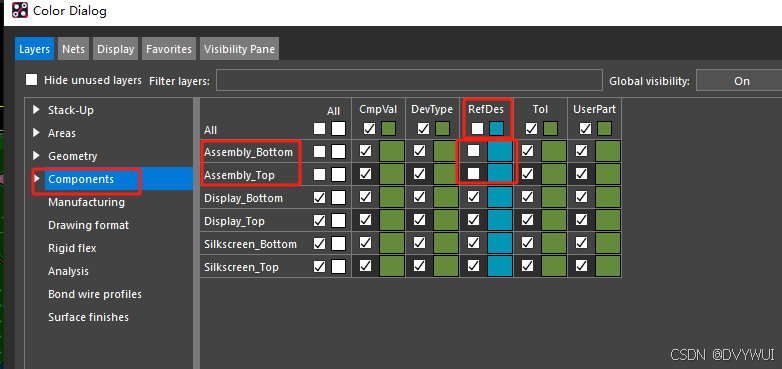

然后拖动文本位号进行修改，装备层的文本记得关闭显示

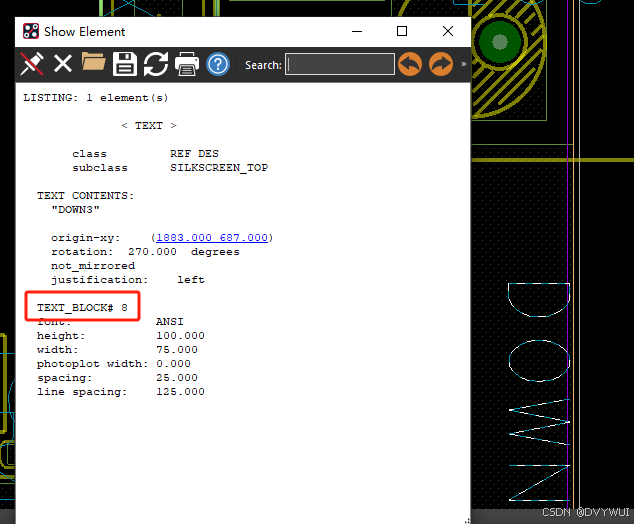

右击文本选择show element可以看到它的文本代码

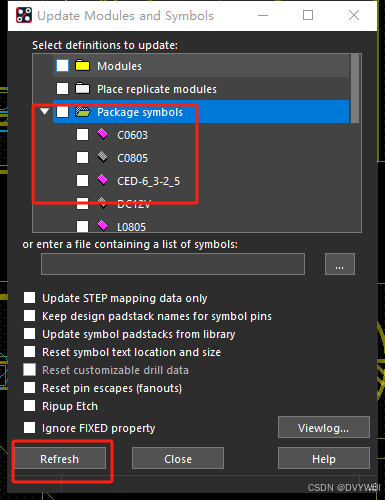

如果位号丝印丢失，可以在place——update sympol选择要更新的位号
