文章介绍了国产CAN FD总线接口芯片SIT1042Q，该芯片适用于卡车、公交等领域的CAN通信，完全兼容ISO 11898标准，支持5Mbps CAN FD，具备过温、短路、欠压保护等功能，并详细阐述了其特点和功能，如显性超时保护。SIT1042Q提供SOP-8和HVSON-8封装，可直接替代NXP的TJA1042系列芯片。

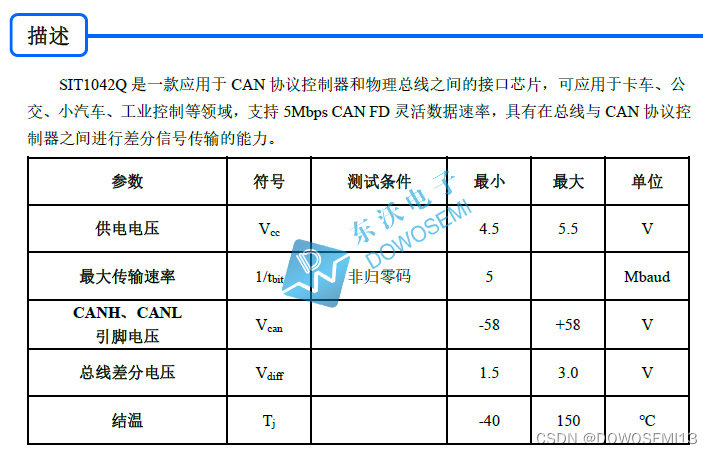

杭州东沃电子代理的SIT1042Q是一款应用于CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，支持5Mbps CAN FD 灵活数据速率，具有在总线与CAN 协议控制器之间进行差分信号传输的能力。国产CAN FD总线接口芯片SIT1042Q，5V供电，I/O口兼容3.3V，±58V总线耐压，待机模式 CAN FD 总线收发器。查看“SIT1042Q Datasheet”产品手册可知：
CAN FD总线接口芯片SIT1042Q特点
√ 完全兼容 完全兼容 “ISO 11898”标准；
√ 内置过温保护功能；
√ 总线端口±58V耐压；
√ 驱动器（TXD）显性超时功能；
√ 待机总线（BUS）显性超时功能；
√ 带唤醒功能的低功耗待机模式；
√ SIT1042QT/3 I/O电压范围支持3.3V和5V MCU；
√ VCC和VIO电源引脚上具有欠压保护；
√ 高速CAN，支持5Mbps CAN FD（灵活数据速率）；
√ 高抗电磁干扰能力；
√ 未上电节点不干扰总线；
√ SIT1042QT、SIT1042QT/3封装SOP-8
√ SIT1042QTK/3支持HVSON-8 / DFN3*3-8，小外形，无引脚封装；
√ 符合AEC-Q100认证标准；
CAN FD总线接口芯片SIT1042Q功能详解
1）短路保护：SIT1042Q具有限流保护功能，以防止驱动电路短路到正和负的电源电压，发生短路时，功耗会增加，短路保护功能可以保护驱动级不被损坏。
2）过温保护：SIT104
