Cadence Virtuoso 5.1.4 CDB 数据转换成 6.1.7 OA 数据（保姆级教程）

原创 已于 2022-10-26 15:09:47 修改 · 7.3k 阅读 · 82 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#cadence #CMOS

于 2022-10-08 14:08:57 首次发布
本文介绍如何将IC5.1版本的数据库转换为IC6.1.7版本的过程，包括新建文件夹存放数据库、生成或手动创建cds.lib文件以及使用Virtuoso进行数据转换的具体步骤。

前几天师傅给我发了一个IC 5.1 版本的数据库，但是电脑装的是IC 6.1.7版本的cadence，经过几番折腾终于实现了数据转换。

接下来，来一个图文并茂的教程。

目录

一、新建文件夹

 二、1.自动生成cds.lib文件

二、2.直接新建cds.lib文件，手动输入路径

 三、数据转换

一、新建文件夹

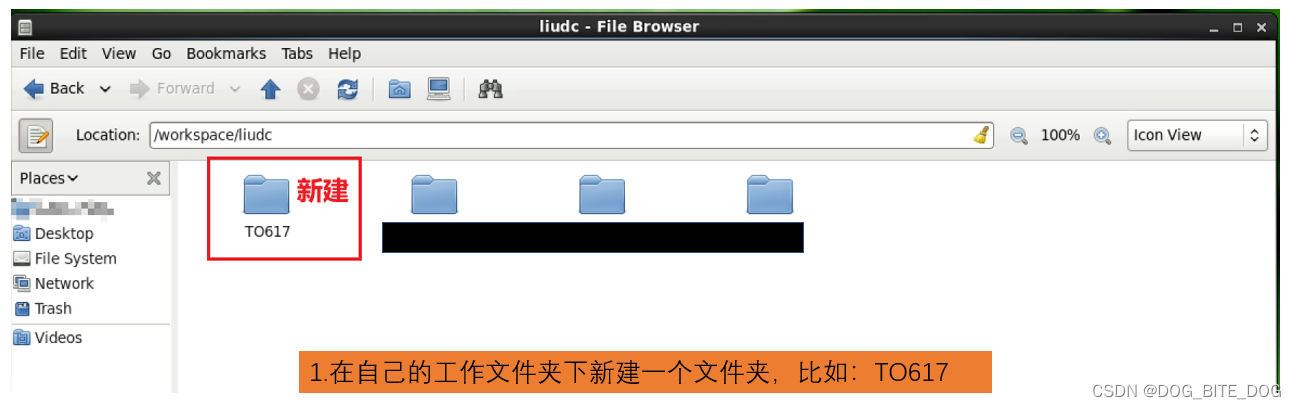

1.在自己的工作文件夹下新建一个文件夹，比如：TO617

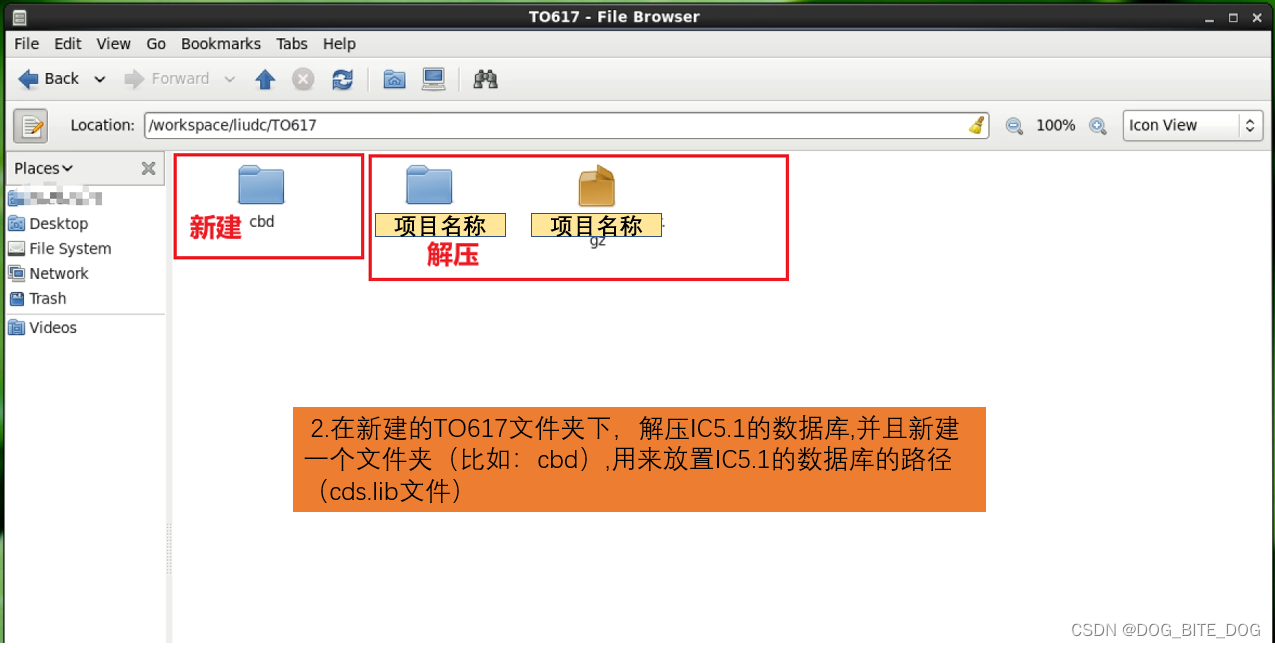

  2.在新建的TO617文件夹下，解压IC5.1的数据库,并且新建一个文件夹（比如：cbd）,用来放置IC5.1的数据库的路径（cds.lib文件）

 二、1.自动生成cds.lib文件

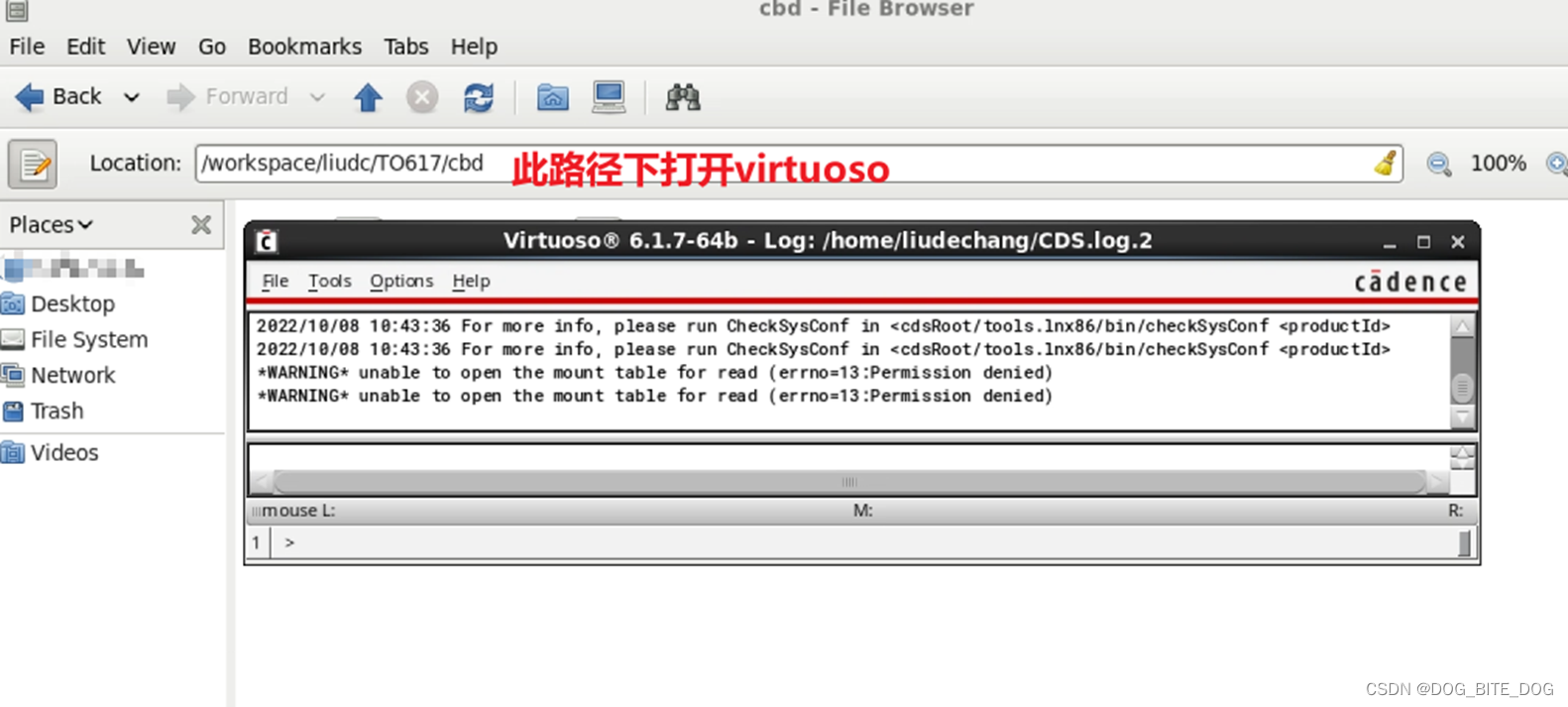

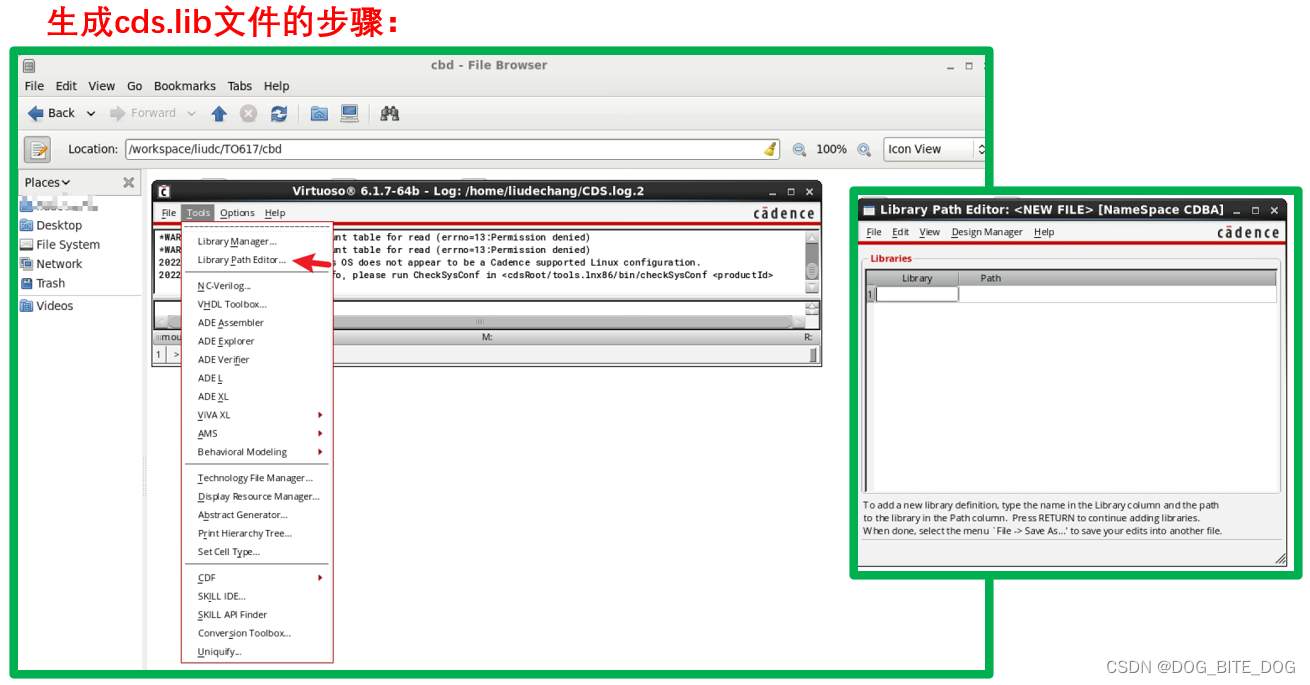

3.在新建的cbd文件夹内打开Virtuoso,然后生成cds.lib文件
