DP4054是一款专为便携式设备设计的充电管理芯片，提供最大500mA的充电电流，无需额外的MOSFET和检测电阻。它支持直接从USB端口进行4.2V精度充电，具有热带保护功能，适用于各种应用，如小风扇、电动牙刷和蓝牙设备。该芯片与TP4054兼容，且待机模式下功耗低至75uA，集成充电状态显示，简化了外围电路设计。
DP4054 是一款完整的采用恒定电流/恒定电压单 节锂离子电池充电管理芯片。其SOT小封装和较少的外部元件数目使其成为便携式应用的理想器件，DP4054 可以适合USB 电源和适配器电源工作。跟进口的TP4054完全兼容，软硬件无需更改直接替换。
主要特性
-充电电流最大可调整到 500MA；
-无需 MOSFET、检测电阻器或隔离二极管；
-热带保护的恒定电流/恒定电压操作最大限度保证充电速度而无过热的危险；
-直接从 USB 端口给单节锂离子电池充电；
-精度达到±1% (±42mV)的 4.2V 预设充电电压
-2.9v 的涓流充电门限,支持 0V 电池充电
-待机模式下的供电电流为 75uA；
-集成完整的充电状态显示，简化外围电路；
-采用 5 引脚 SOT-23 封装。

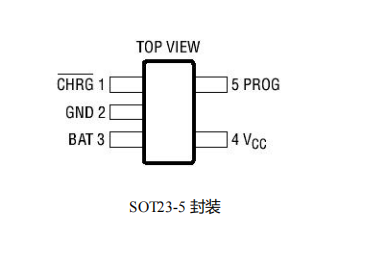

管脚配置
典型应用
-小风扇、电动牙刷、USB 电器
-充电座、电动工具
-蓝牙应用、适配器电源
