SI3933 三个时钟生成器的典型应用原理图

    SI3933 的时钟生成器可以是晶体振荡器（R1<0>=1）、内部 RC 振荡器（R1<0>=0）或外部时钟源 （R1<0>=1）。晶体振荡器具有较高的频率精度和较高的电流消耗，并且需要三个外部元件（晶体和 两个电容器）。RC 振荡器是完全集成的，可以校准以提高其频率精度。假如外部已有一个数字时钟， 可以通过引脚 XOUT 直接使用它（此时 XIN 连接到 VCC）。 无论选择哪种时钟生成器，时钟生成器的频率必须根据载波频率来设置。
典型应用原理图：

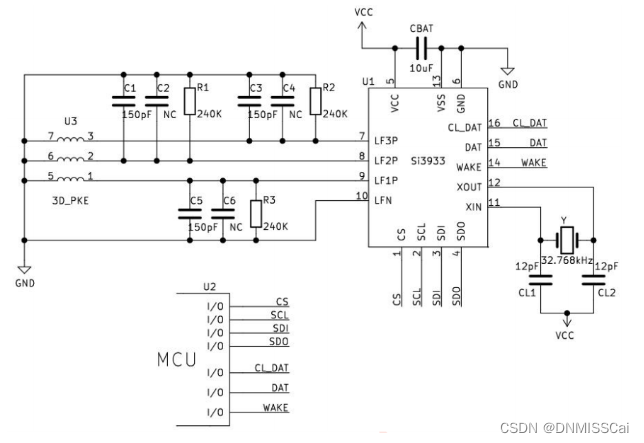

1.采用晶振的典型应用原理图

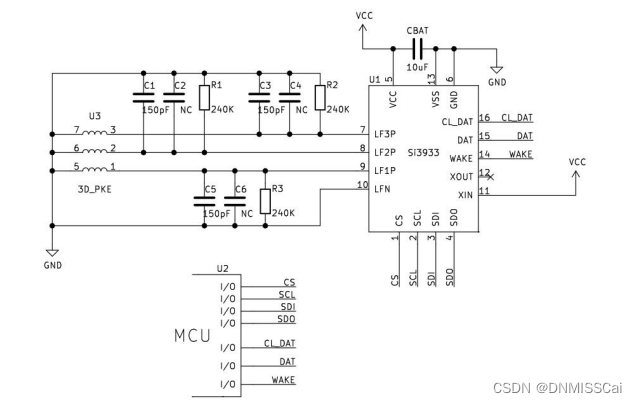

 2.采用 RC 振荡器的典型应用原理图

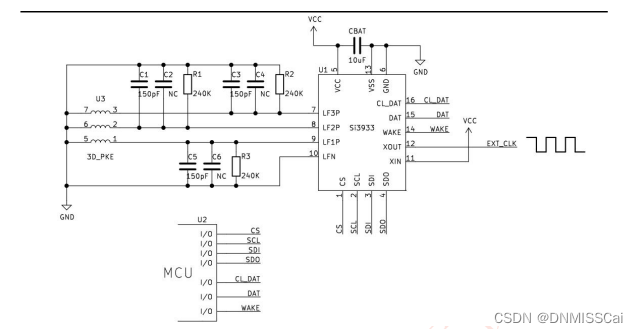

 3.采用外部时钟源的典型应用原理图
