IC学习笔记——DRV8804

DRV8804是一款多功能低侧驱动器,适用于继电器、步进电机和电磁阀等。具备过流保护,内置二极管防止关断瞬变,并可通过串行接口实现菊花链控制。每个通道在不同封装下可提供不同电流输出,且内置多种保护功能,如过流、短路、欠压和过热保护。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

芯片名称:DRV8804

一、功能

继电器驱动器;

单极步进电机驱动器;

电磁阀驱动器;

通用低压侧开关功能。

二、描述

DRV8804提供带过流保护的4通道低侧驱动器,它带有用于钳制由感性负载产生的关断瞬变的内置二极管,并可用于驱动单极步进电机,直流电机,继电器,电磁阀或其他负载。

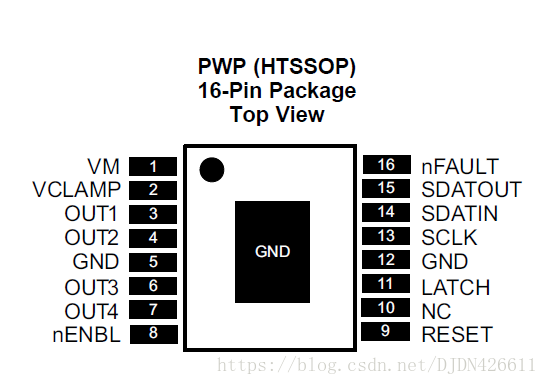

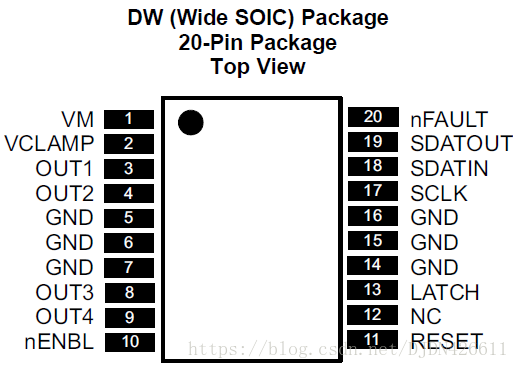

对于SOIC(DW)封装,DRV8804可在25℃时为每个通道提供高达1.5A(单通道开启)或800mA(全通道开启)的持续输出电流。对于HTSSOP(PWP)封装,它可在25℃时通过适当的PCB散热,为每个通道提供高达2 A(单通道开启)或1 A(四个通道开启)的连续输出电流。

提供了一个串行接口,包括一个能通过菊花链连接来用一个串行接口控制多台设备的串行数据输出。
