TMR磁阻传感器的优势特点

TMR传感器是一种新型的磁性传感器，应用了HHD磁头的高灵敏度播放元件——TMR元件。
     HDD磁头的播放元件应用了电阻因外部磁场而变的磁阻效应(Magnetoresistance effect)的原理，在1980年代以后，经历了AMR(各向异性磁阻效应：Anisotropic magnetoresistance effect)元件、GMR(巨磁阻效应：Giant magnetoresistance effect)元件、TMR(穿隧磁阻效应：Tunnel magnetoresistance effect)元件，技术逐渐进步，推进了HDD的记录密度飞跃性的提高。各种元件的结构如图1所示。

图1 AMR元件、GMR元件、TMR元件的结构（模式图）

TMR元件的磁性结构与GMR元件基本相同，但GMR元件的电流平行于膜面流过，而TMR元件的电流垂直于膜面流过。

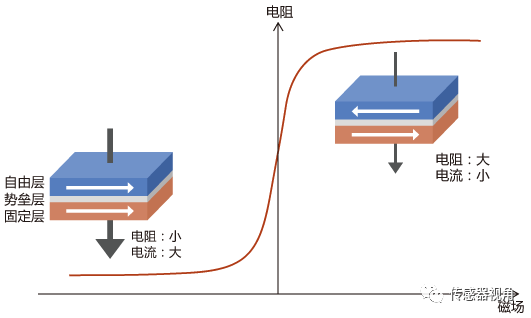

    依靠先进的薄膜过程技术制造的TMR元件是一种薄膜元件，具有2层强磁性体层（自由层/固定层）夹住1～2nm的薄绝缘体的势垒层的结构。固定层的磁化方向被固定，但自由层的磁化方向根据外部磁场方向而变，元件的电阻也随之而变。当固定层与自由层的磁化方向平行时，电阻最小，势垒层流过大电流。另外，当磁化方向为反向平行时，电阻极端地变大，势垒层几乎没有电流流过（图2）。

图2 TMR的原理

<
