批量修改Altium Designer中经过蛇形等长处理后的走线宽度

引言

        在做高速PCB的时候经常需要通过调整PCB的走线宽度以达到阻抗匹配的目的，在这个过程中就可能会涉及到这个批量修改经过蛇形等长处理的走线的宽度，在这里我分享一下我的调整方式，仅供参考。

选中蛇形等长

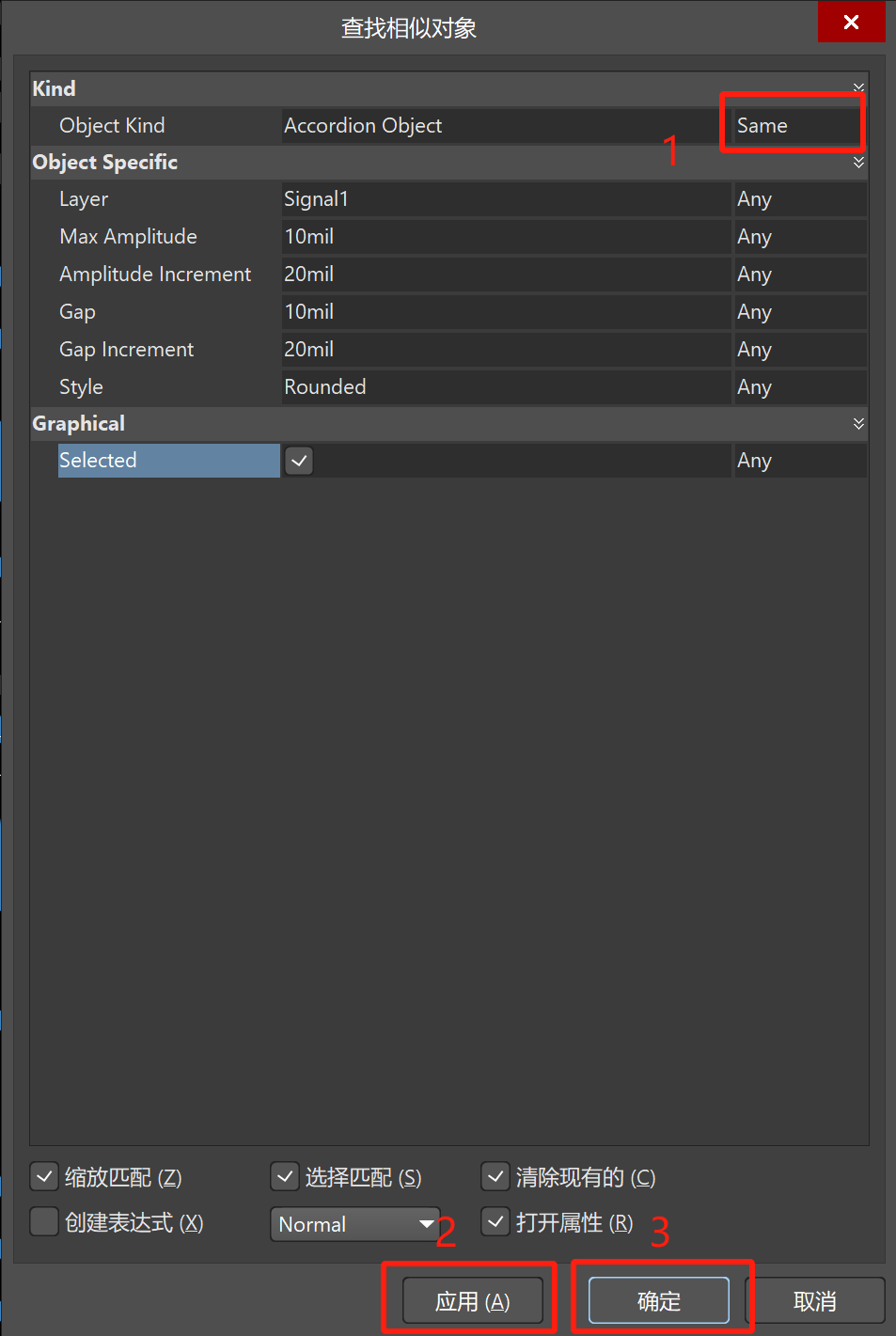

    首先，选中蛇形等长线。

    按照下图顺序操作。

拆封蛇形等长线为离散元素

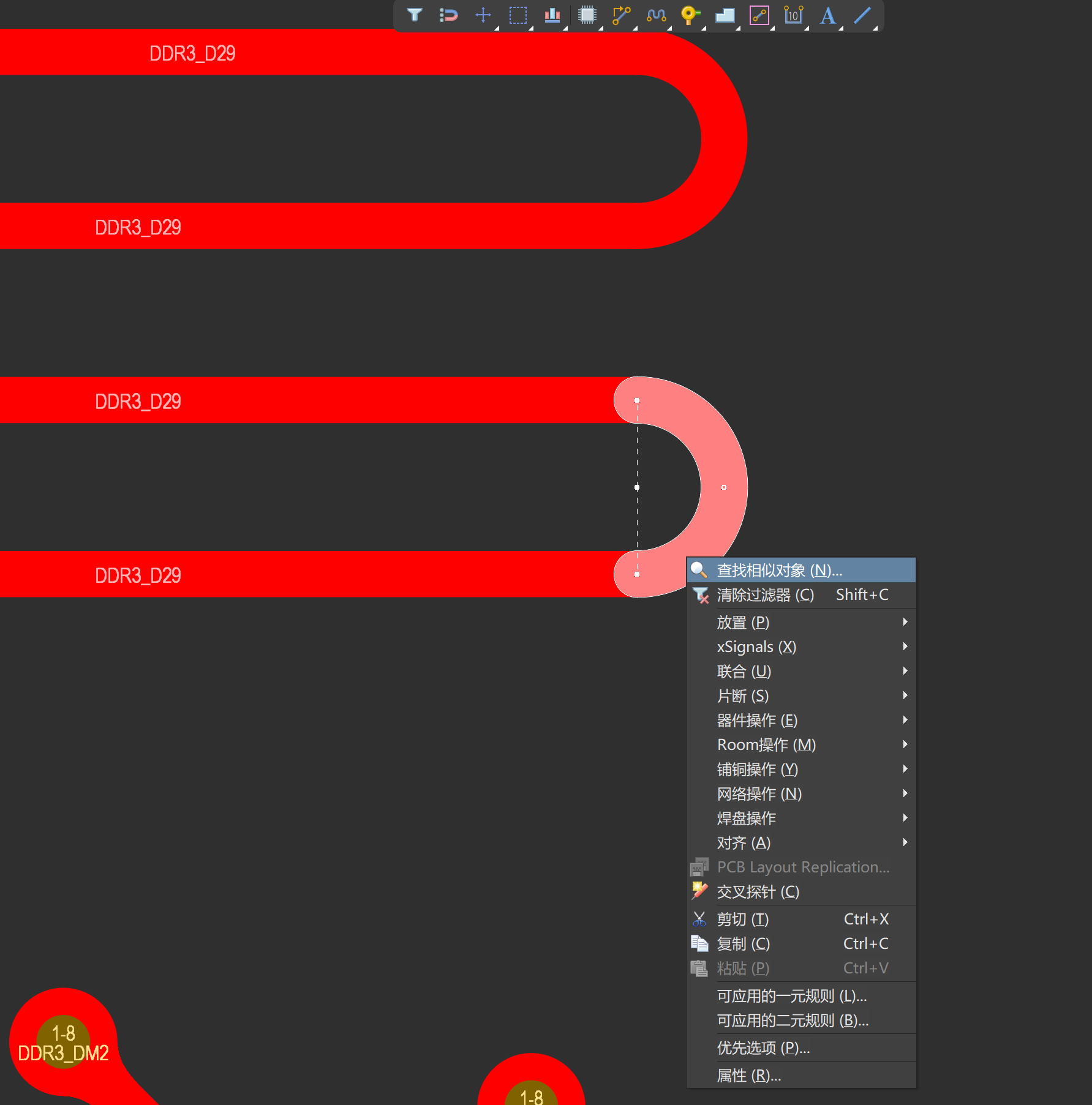

        将所有的蛇形等长线拆分成离散元素。按照下图，右击->联合->将长度调整线分解为离散元素。

批量修改走线宽度

        接下来就是正常的查找相似对象来操作，具体的我这里也带大家手把手操作一下。

Track

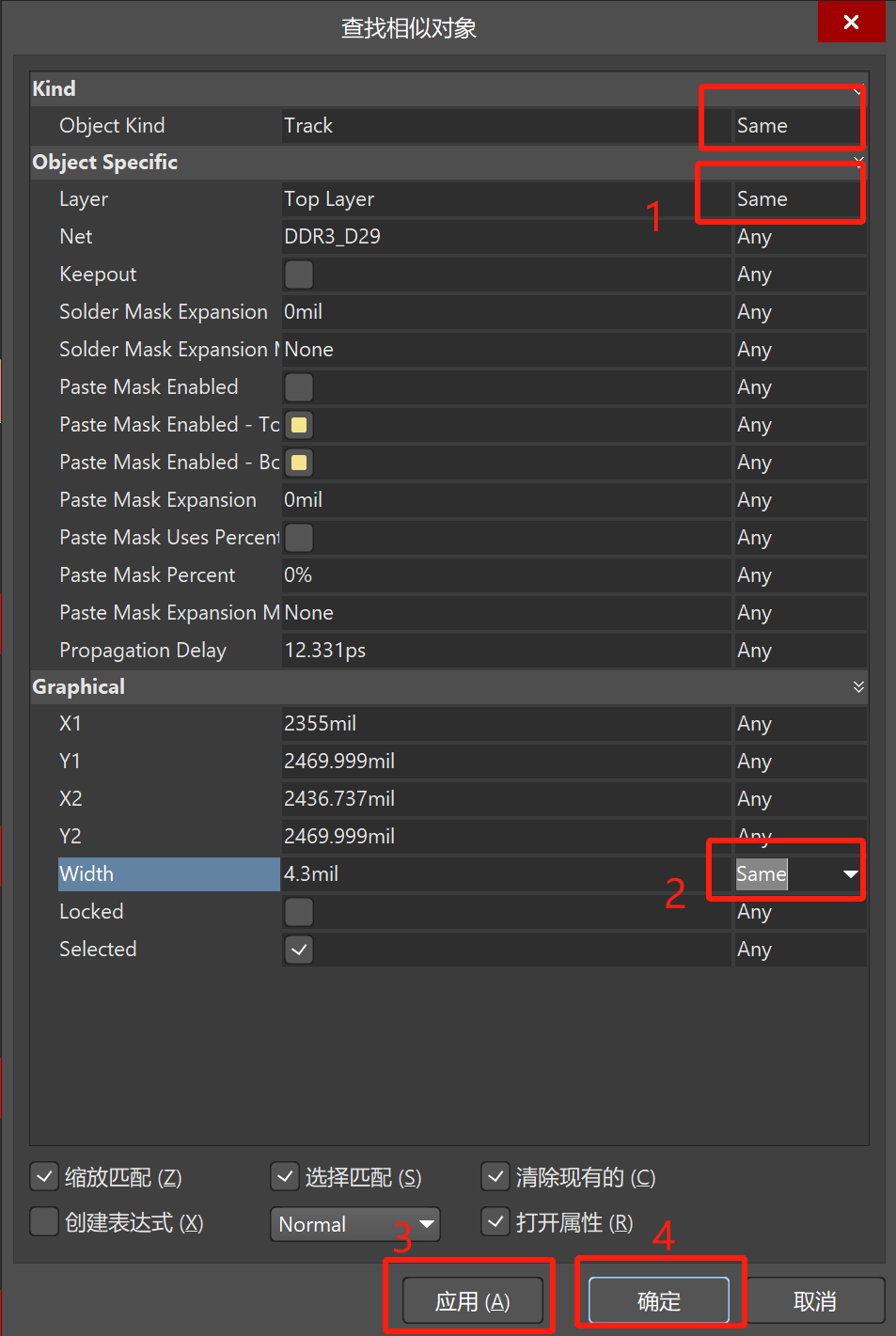

        首先，处理一下Track类型的在走线宽度。

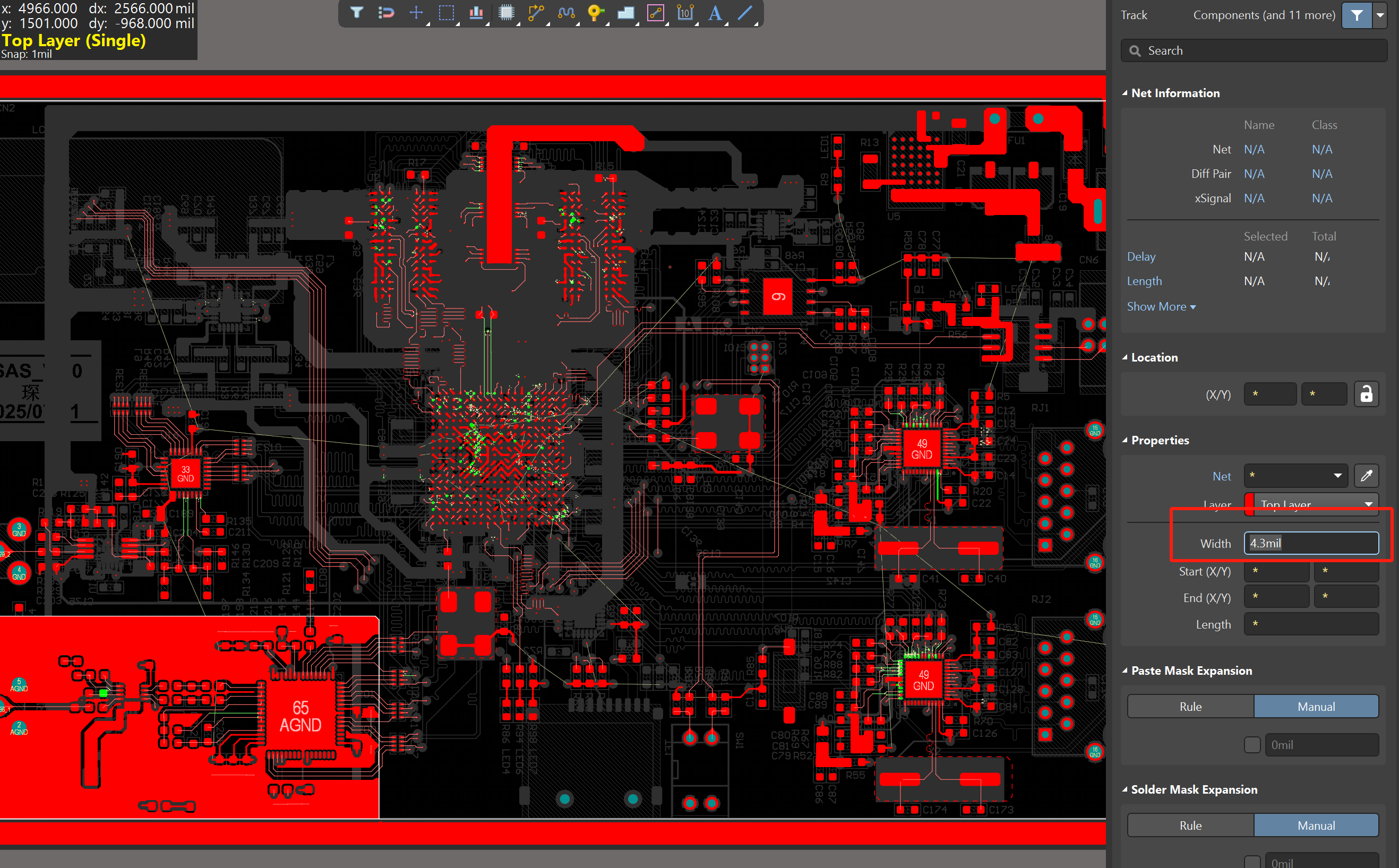

        这样就能全部选中需要修改走线宽度的Track。在下图所示的位置修改一下所需要的走线宽度即可。

Acr

目录

引言

选中蛇形等长

拆封蛇形等长线为离散元素

批量修改走线宽度

Track

Acr

---



        最后，将Arc的走线宽度。同样的，我们先通过查找相似对象来选中所有的Arc对象。

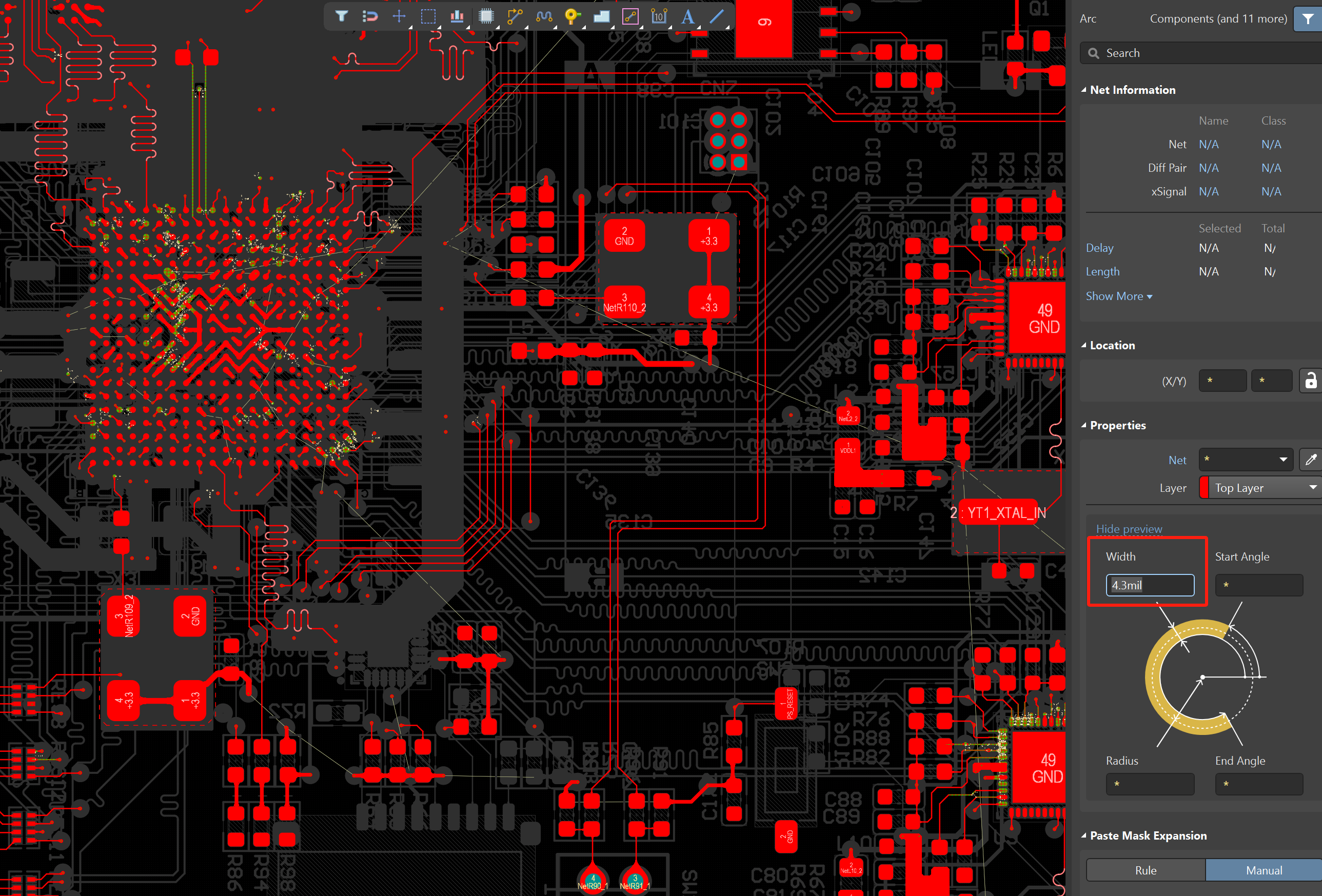

        在下图所示的位置中，将宽度调整为我们所需要的宽度即可。

结束语

        以上就是我关于如何批量修改经过蛇形等长后的走线宽度的操作，仅供参考。如果对您有用，烦请点赞转发。让我们一起变得更强。
