DALI调色温原理

                                    DALI调色温

一、概述
拥有“DALI第一套协议” （DALI 1.0），“DALI第二套协议”（DALI 2.0），“DALI NFC”，“DALI调色温”等模块，具备10年的DALI行业经验，支持客户LED电源过DALI认证。
该模块体积微小，采用了先进的控制技术，完美兼容TRIDONIC（锐高），OSRAM（欧司朗），PHILIPS（飞利浦），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制系统，把国际上广泛采用的DALI标准控制信号转换成PWM信号，使普通照明产品立即具备DALI接口，可广泛用于酒店，会堂，办公区域等各种需要调光控制的场合。
二、功能
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。
1、高性能
本模块采用进口IC设计，功耗低，性能强，工作稳定可靠。
2、模块化
模块化设计，超小体积， 引脚少，方便生产，与LED驱动电源，荧光灯电子镇流器集成更容易，可以以最快的速度设计出可靠稳定的DALI协议照明产品。
3、DALI功能
具备完整的DALI接口功能，符合IEC 60929/IEC 62386标准，兼容性好，可以兼容任何符合DALI协议的设备，通过输入标准的DALI信号，实现产品的开关、调光、场景、群组、编址等功能。
4、灵活性
本模块输出PWM调光信号，最大输出电流10mA，调光范围为0~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，设计更灵活。
5、兼容高压。
防止灯具施工人员不小心将市电线（AC220）接入DALI接口而造成LED驱动损坏，目前兼容高压的部分只有国外一些做LED驱动的大品牌所有。
四、电气特性

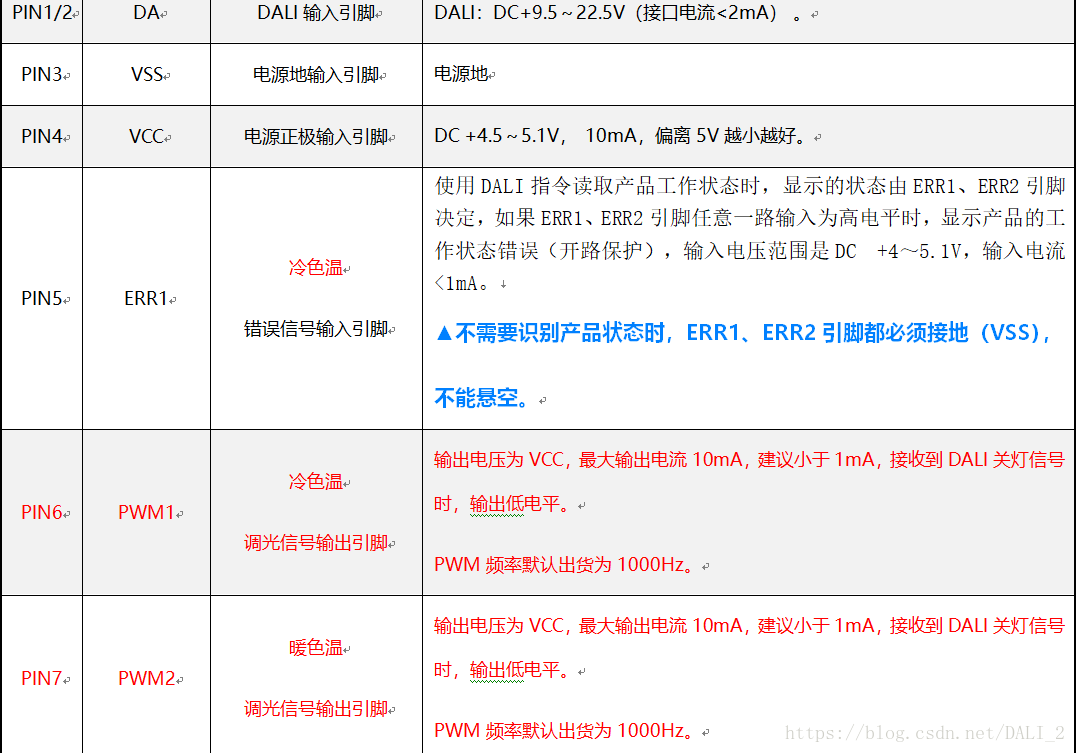

一：单路ERR错误反馈

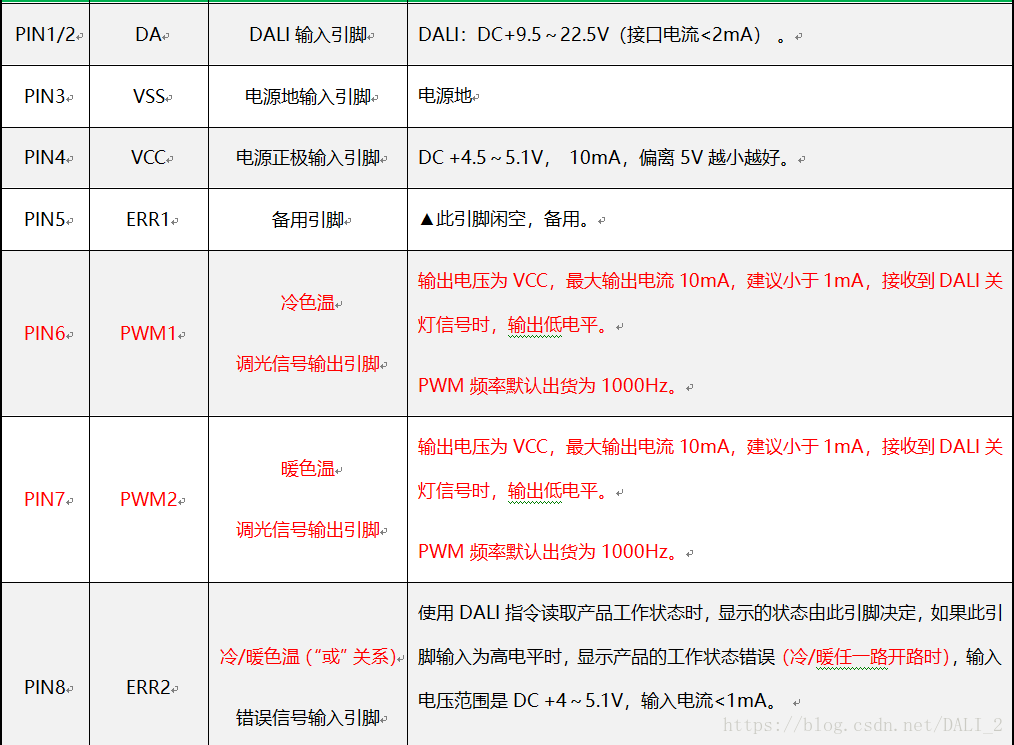

二：二路ERR错误反馈

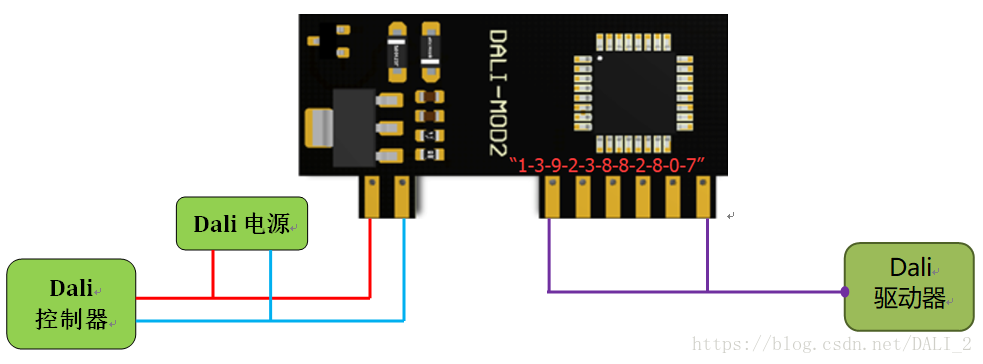

五、DALI信号与模块连接

十、DALI调色温的调试步骤
1：其它方法和DALI单路电源一样。

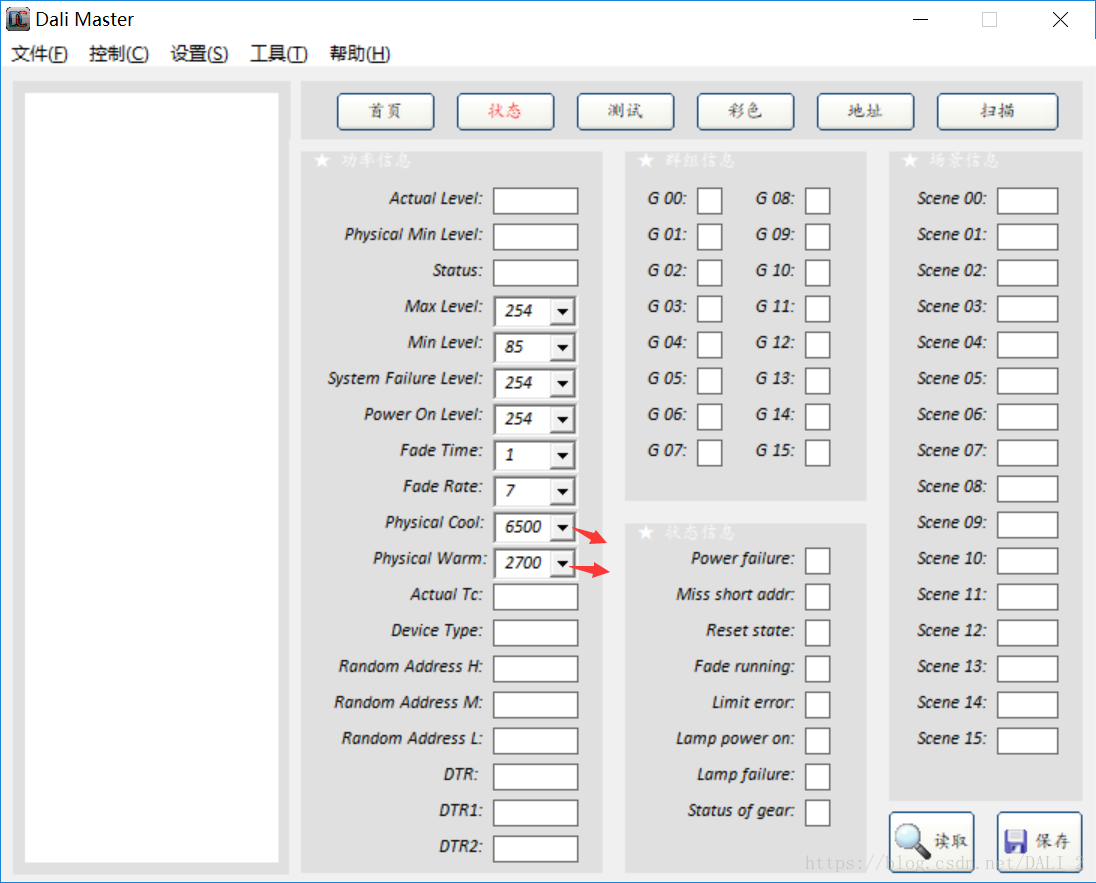

2：进入如下界面，先点击“读取”，根据灯具参数设置红色标注的“Physical Cool”和“Physical Warm”,然后点击红色标注的“保存”按钮。点击红色表则的“读取”按钮时，显示的是当前的实际色温值。

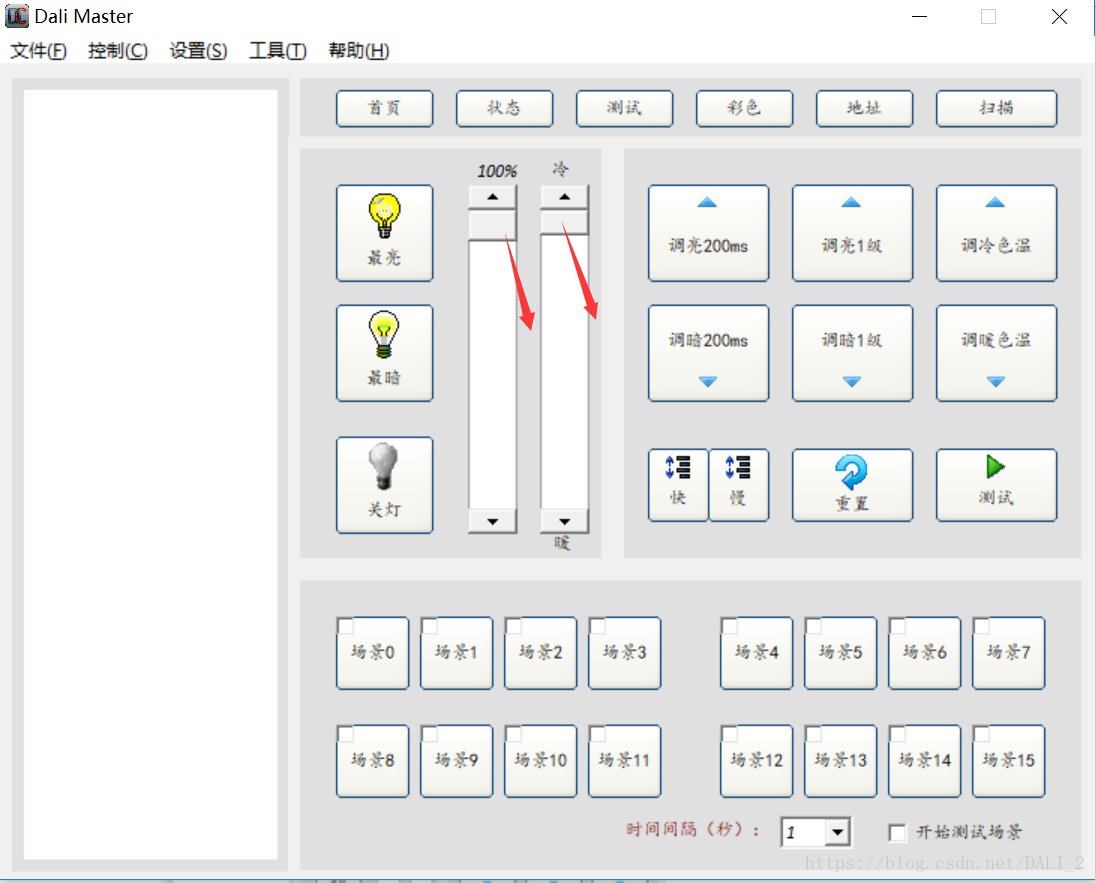

3：在如下界面，更具红色标注的按钮部分，分别是调亮度和色温。
