没错！ 这就是LVS-DR的模式

最新推荐文章于 2025-02-15 11:15:54 发布
原创 最新推荐文章于 2025-02-15 11:15:54 发布 · 147 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍了LVS-DR（Direct Routing）模式的数据流量处理过程，从客户端请求到后端服务器响应的每一步都进行了清晰的阐述。通过实操部分，展示了如何在LVS服务器上下载并使用ipvsadm工具，修改网卡信息，配置路由禁锢，并在server1和server2上进行相关设置。此外，还涉及到网页内容的编写及脚本执行，以实现负载均衡的访问。

目录

LVS-DR数据流量分析

  • 客户端向目标VIP发送请求，负载均衡器接收

  • 负载均衡器根据负载均衡算法选择后端真实服务器，不修改也不封装IP报文，而是将数据帧的
    MAC地址改为后端真实服务器的MAC地址，然后在局域网上发送

  • 后端真实服务器收到这个帧，解封装后发现目标IP与本机匹配（事先绑定了VIP），于是处理
    这个报文。

实操

LVS服务器

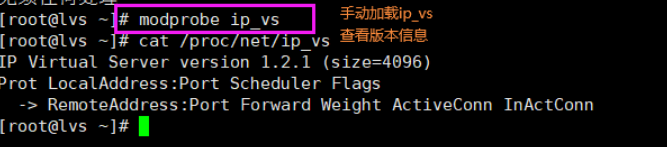

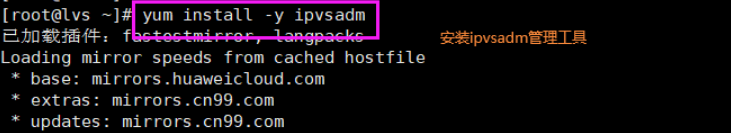

下载ipvsadm管理工具
在这里插入图片描述
在这里插入图片描述

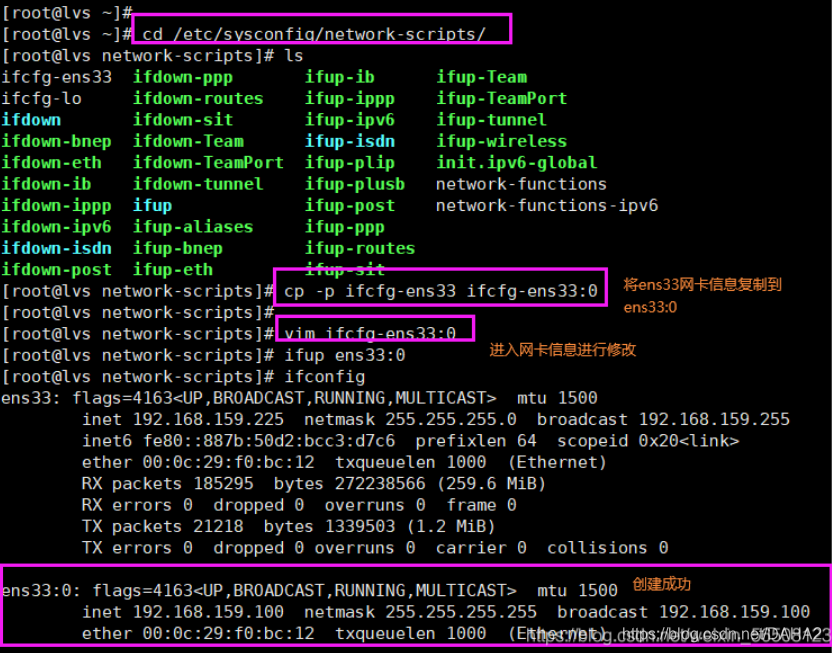

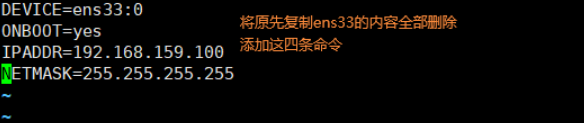

修改网卡信息
在这里插入图片描述
在这里插入图片描述

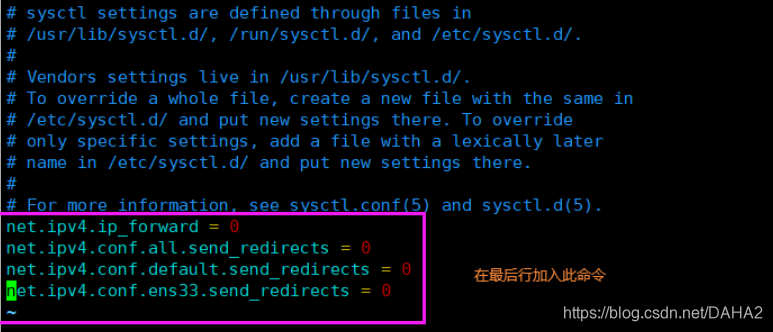

修改/etc/sysctl.conf配置文件
在这里插入图片描述

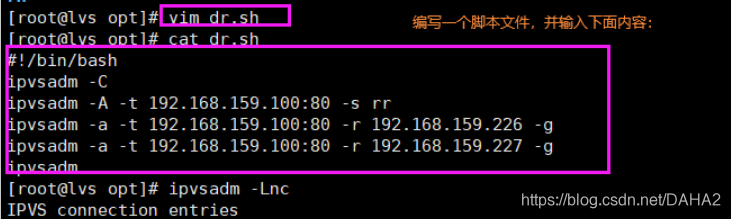

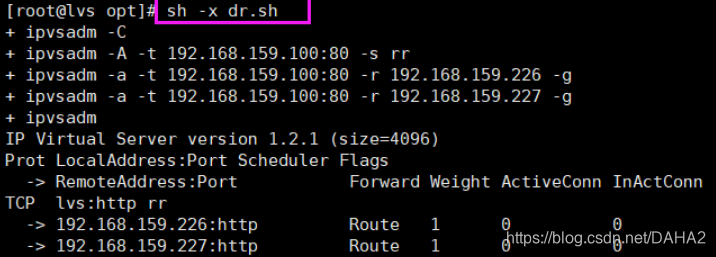

编写脚本
在这里插入图片描述

server1 、server2中

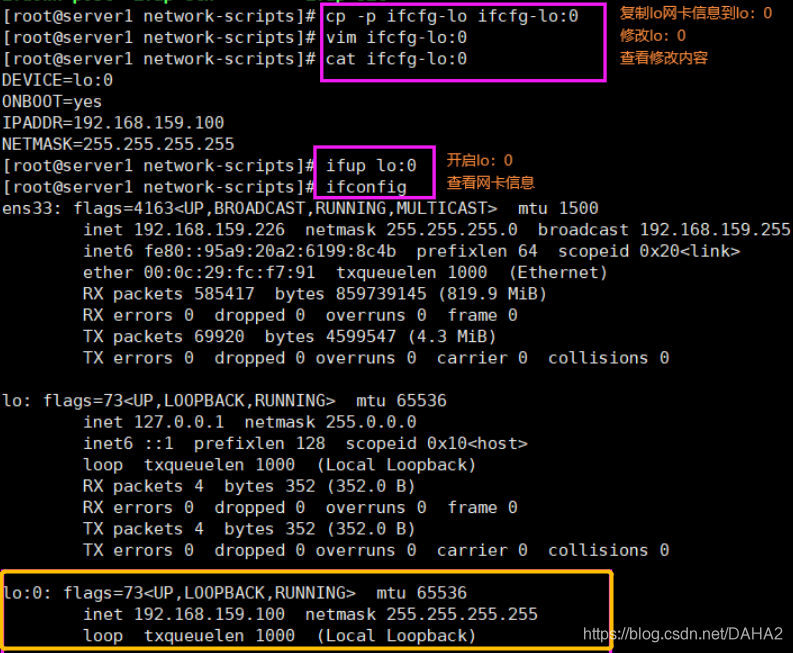

配置网卡信息
在这里插入图片描述

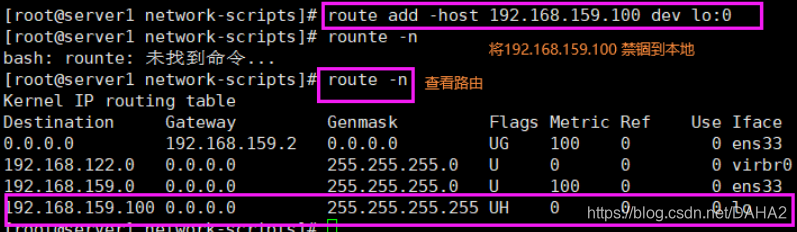

禁锢ip
在这里插入图片描述

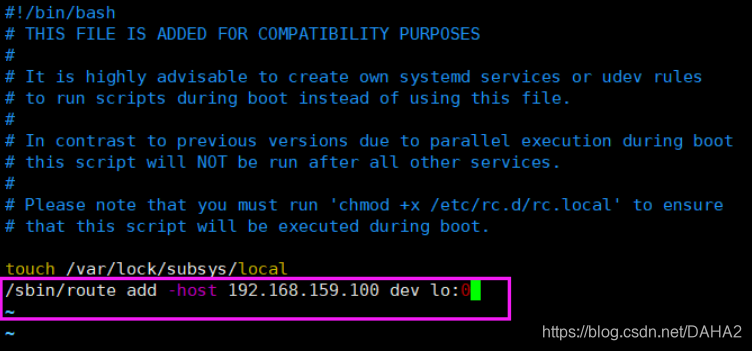

配置启动管理执行路由禁锢
在这里插入图片描述

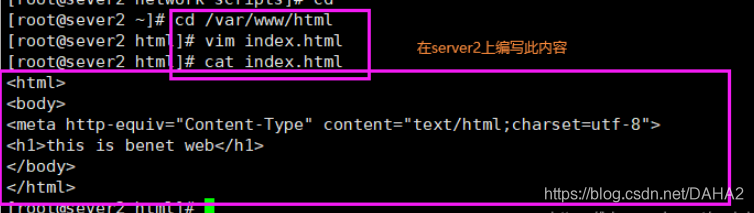

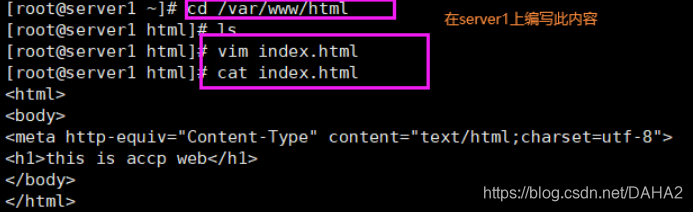

编写网页内容
在这里插入图片描述
在这里插入图片描述

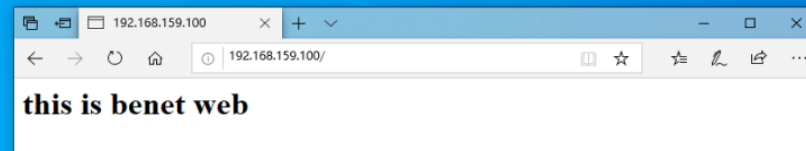

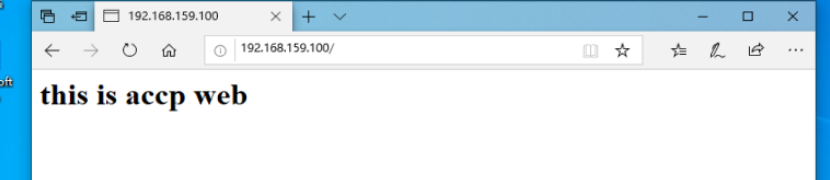

执行脚本并访问
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
