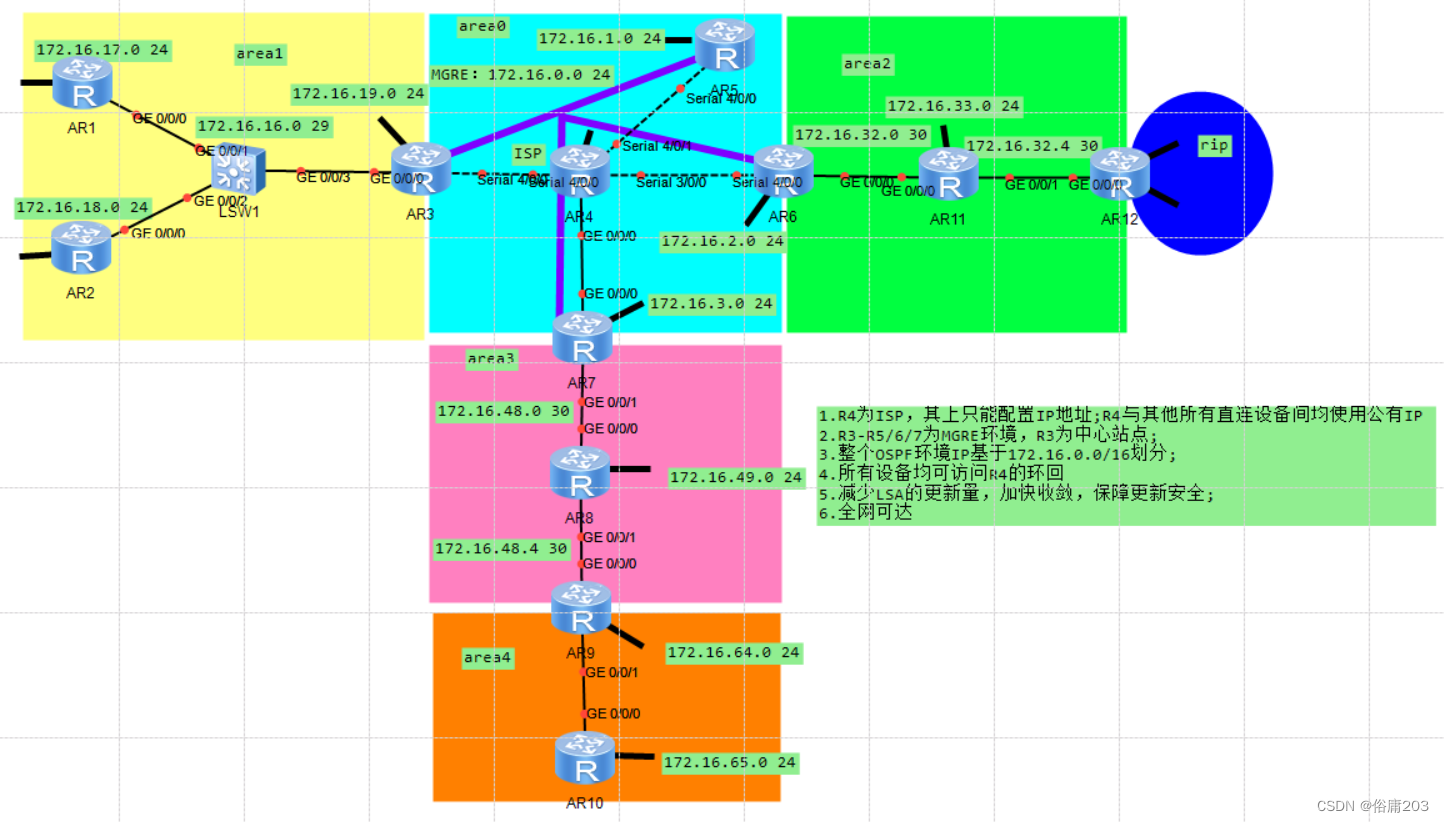

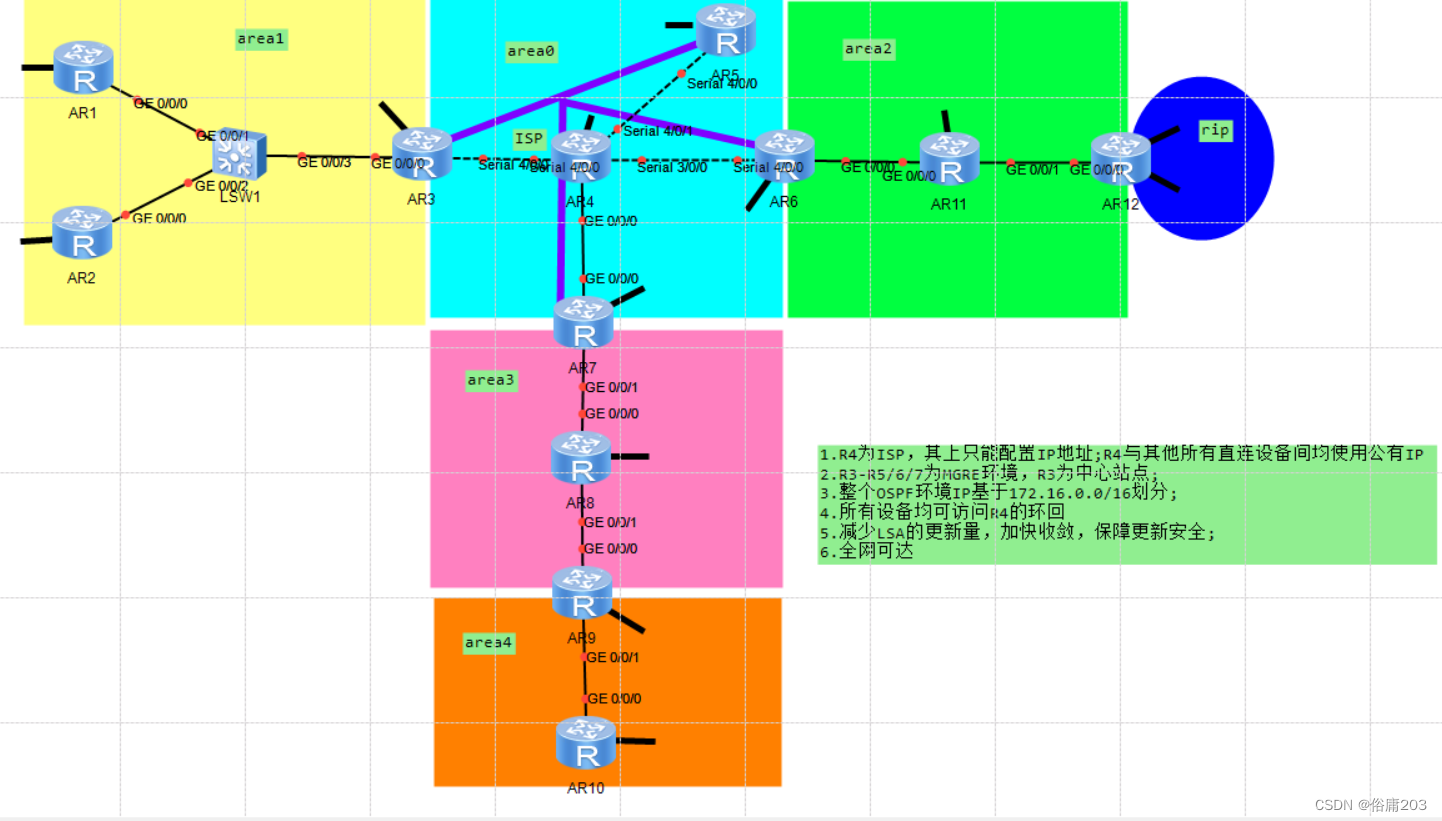

 实验步骤：

第一步：子网划分，合理分配IP

 第二步：各个接口配上IP地址

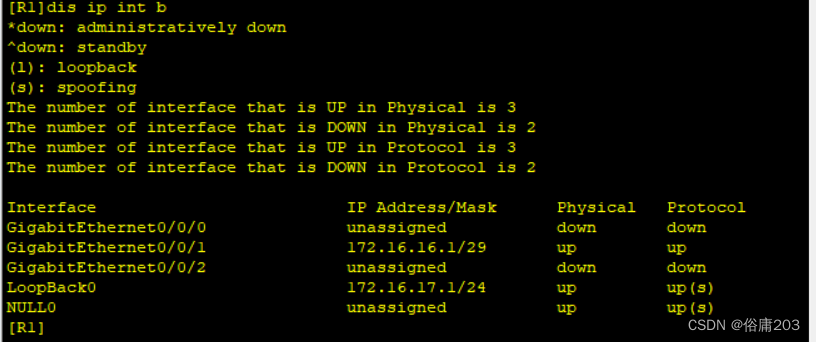

R1：

配置代码

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 172.16.16.1 29

[R1-GigabitEthernet0/0/1]int l0

[R1-LoopBack0]ip add 172.16.17.1 24

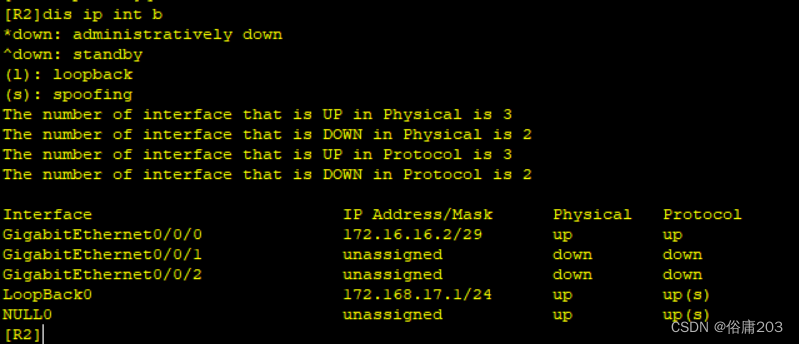

 R2：

配置代码

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 172.16.16.2 29

[R2-GigabitEthernet0/0/0]int l0
[R2-LoopBack0]ip add 172.168.17.1 24

 R3：

配置代码

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.19.3 24

[R3]int LoopBack 0
[R3-LoopBack0]ip add 172.16.19.1 24

[R3]int s4/0/0
[R3-Serial4/0/0]ip add 34.1.1.3 24

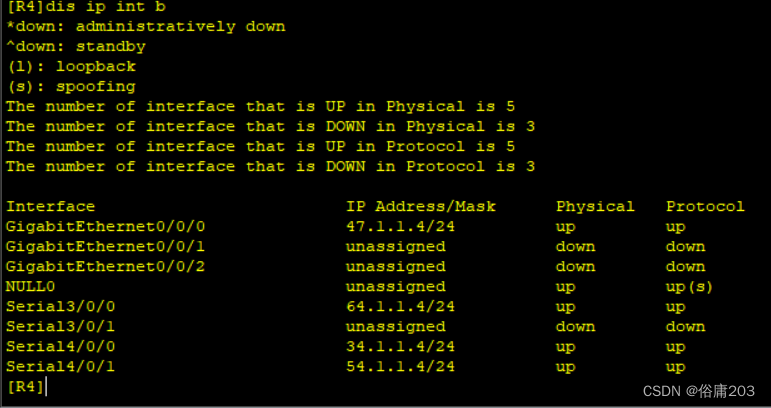

R4：

配置代码

[R4]int s4/0/0
[R4-Serial4/0/0]ip add 34.1.1.4 24

[R4-Serial4/0/0]int s4/0/1
[R4-Serial4/0/1]ip add 54.1.1.4 24
[R4-Serial4/0/1]int s3/0/0
[R4-Serial3/0/0]ip add 64.1.1.4 24

[R4-Serial3/0/0]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 47.1.1.4 24

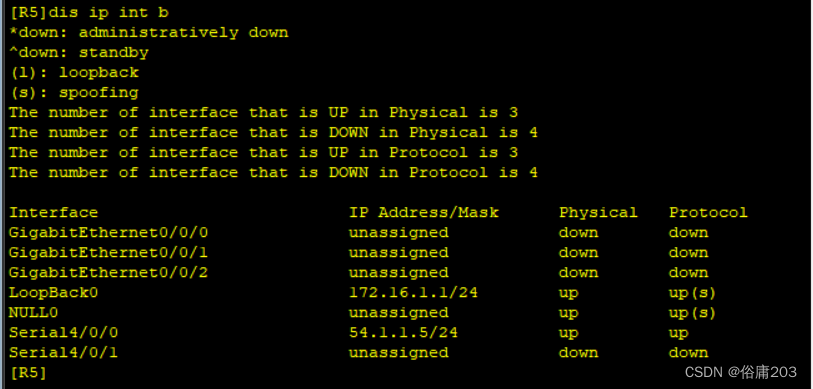

 R5：

配置代码

[R5]int s4/0/0
[R5-Serial4/0/0]ip add 54.1.1.5 24

[R5]int LoopBack 0
[R5-LoopBack0]ip add 172.16.1.1 24

 R6：

配置代码

[R6]int s4/0/0
[R6-Serial4/0/0]ip add 64.1.1.6 24

[R6]int LoopBack 0
[R6-LoopBack0]ip add 172.16.2.1 24

[R6]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.32.1 30

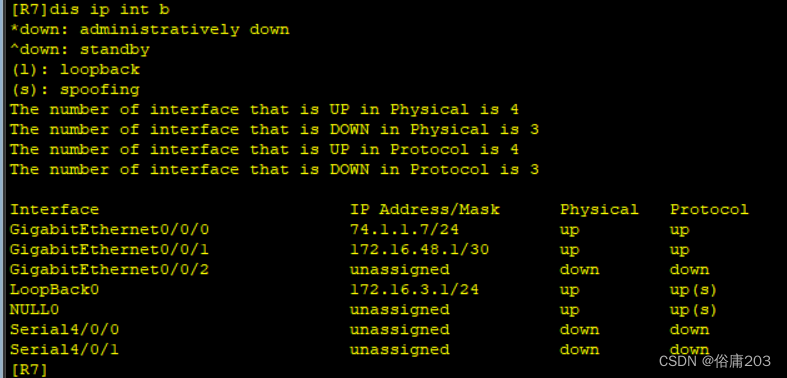

 R7：

配置代码

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 74.1.1.7 24

[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add 172.16.48.1 30

[R7]int LoopBack 0
[R7-LoopBack0]ip add 172.16.3.1 24

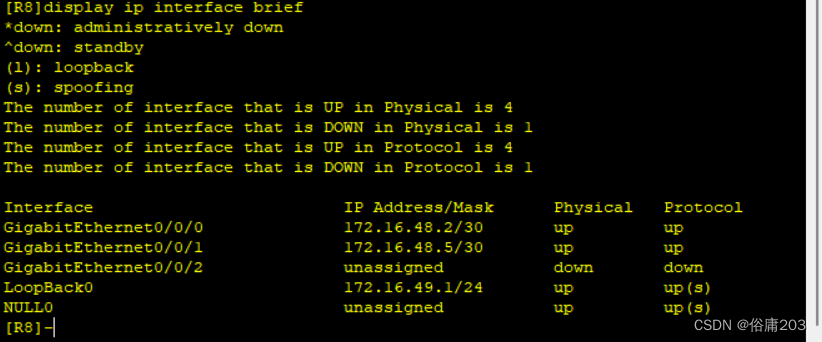

 R8:

配置代码

[R8]int LoopBack 0
[R8-LoopBack0]ip add 172.16.49.1 24

[R8-LoopBack0]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 172.16.48.2 30

[R8-GigabitEthernet0/0/0]int g0/0/1
[R8-GigabitEthernet0/0/1]ip add 172.16.48.5 30

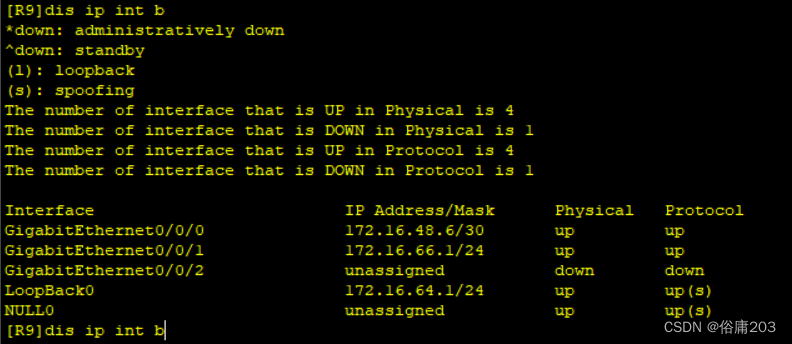

R9：

配置代码

[R9]int g0/0/0
[R9-GigabitEthernet0/0/0]ip add 172.16.48.6 30

[R9]int LoopBack 0
[R9-LoopBack0]ip add 172.16.64.1 24
[R9-LoopBack0]int g0/0/1

[R9-GigabitEthernet0/0/1]ip add 172.16.66.1 24

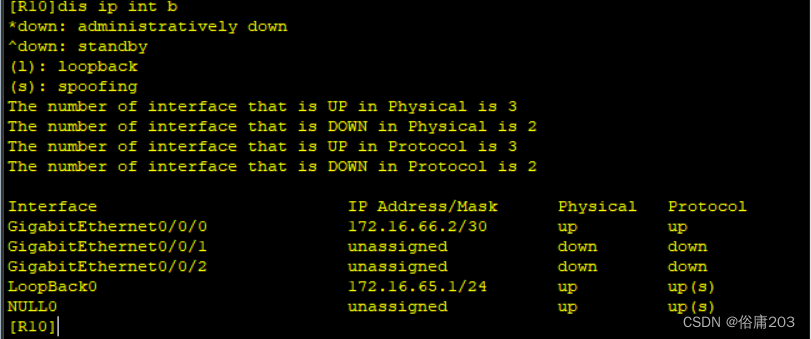

R10：

配置代码

[R10]int LoopBack 0
[R10-LoopBack0]ip add 172.16.65.1 24
[R10-LoopBack0]int g0/0/0
[R10-GigabitEthernet0/0/0]ip add 172.16.66.2 30

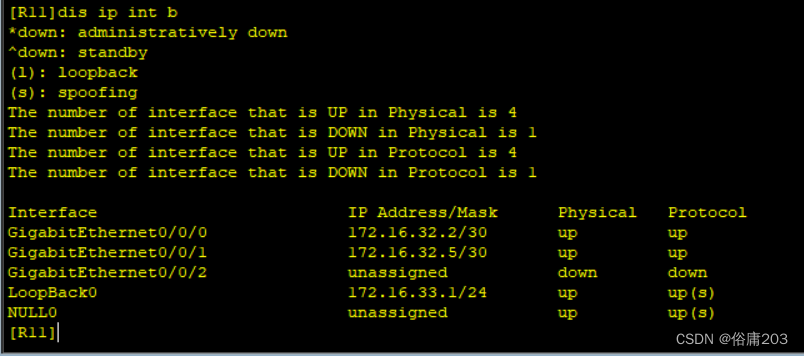

R11：

配置代码

[R11]int LoopBack 0
[R11-LoopBack0]ip add 172.16.33.1 24
[R11-LoopBack0]int g0/0/0
[R11-GigabitEthernet0/0/0]ip add 172.16.32.2 30

[R11]int g0/0/1
[R11-GigabitEthernet0/0/1]ip add 172.16.32.5 30

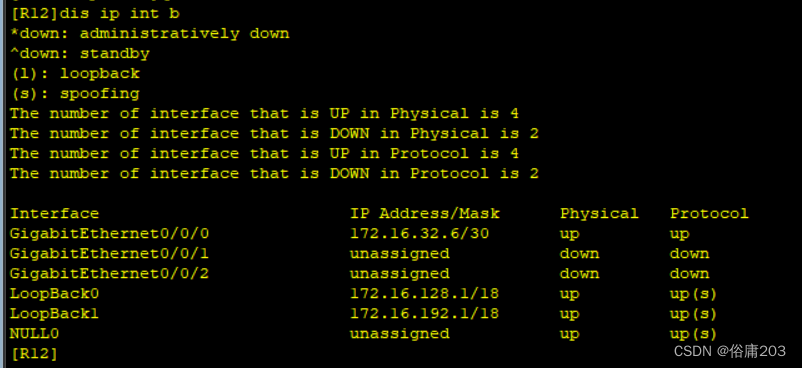

R12：

配置代码

[R12]int g0/0/0

[R12-GigabitEthernet0/0/0]ip add 172.16.32.6 30

[R12]int LoopBack 0
[R12-LoopBack0]ip add 172.16.128.1 18
[R12-LoopBack0]q
[R12]int LoopBack 1
[R12-LoopBack1]ip add 172.16.192.1 18



第三步： R3-R5/R6/R7构建MGRE环境

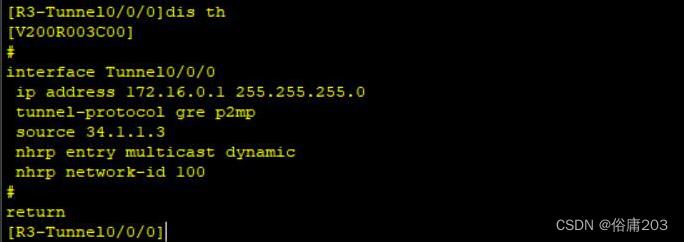

R3：

配置代码

[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ip add 172.16.0.1 24

[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 34.1.1.3

[R3-Tunnel0/0/0]nhrp network-id 100

[R3-Tunnel0/0/0]nhrp entry multicast dynamic

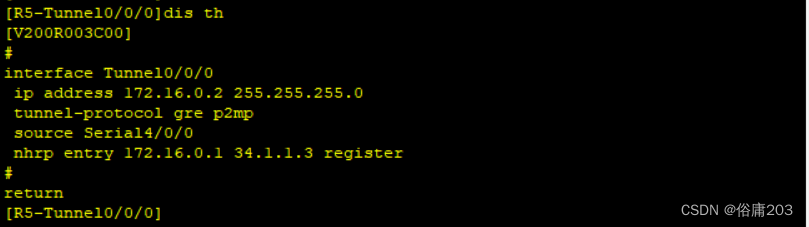

 R5：

配置代码

[R5]int Tunnel 0/0/0
[R5-Tunnel0/0/0]ip add 172.16.0.2 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source s 4/0/0

[R5-Tunnel0/0/0]nhrp entry 172.16.0.1 34.1.1.3 register

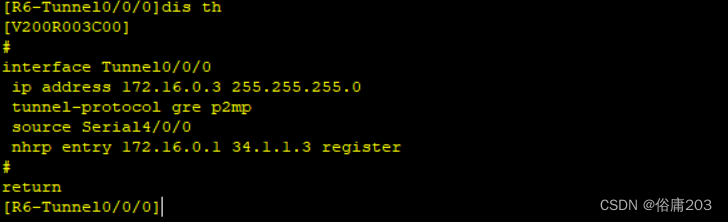

 R6：

配置代码

[R6]int Tunnel 0/0/0
[R6-Tunnel0/0/0]ip add 172.16.0.3 24
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source s4/0/0

[R6-Tunnel0/0/0]nhrp entry 172.16.0.1 34.1.1.3 register

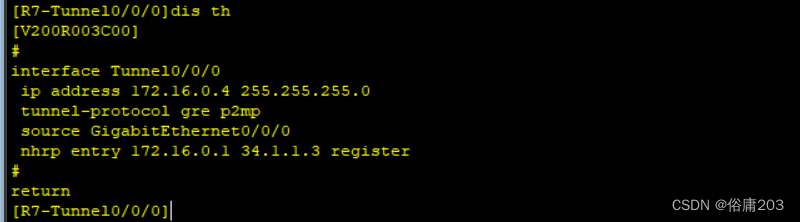

R7：

配置代码

[R7]int Tunnel 0/0/0
[R7-Tunnel0/0/0]ip add 172.16.0.4 24
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source g0/0/0

[R7-Tunnel0/0/0]nhrp entry 172.16.0.1 34.1.1.3 register

第四步：R3-R5/R6/R7配置缺省

R3：

配置代码

[R3]ip route-static 0.0.0.0 0 34.1.1.4

 R5：

配置代码

[R5]ip route-static 0.0.0.0 0 54.1.1.4

R6：

配置代码

[R6]ip route-static 0.0.0.0 0 64.1.1.4

R7：

配置代码

[R7]ip route-static 0.0.0.0 0 74.1.1.4

第五步：area0区域配置OSPF

R3：

配置代码

[R3]ospf 1 router-id 3.3.3.3

[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0

[R3-Tunnel0/0/0]ospf network-type p2mp

[R3-Tunnel0/0/0]ospf timer hello 2

 R5：

配置代码

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R5-Tunnel0/0/0]ospf network-type p2mp

[R5-Tunnel0/0/0]ospf timer hello 2

 R6：

配置代码

[R6]ospf  1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.3 0.0.0.0

[R6-ospf-1-area-0.0.0.0]net 172.16.2.1 0.0.0.0

[R6-Tunnel0/0/0]ospf network-type p2mp

[R6-Tunnel0/0/0]ospf timer hello 2

 R7：

配置代码

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.4 0.0.0.0
[R7-ospf-1-area-0.0.0.0]network 172.16.3.1 0.0.0.0

[R7-Tunnel0/0/0]ospf network-type p2mp

[R7-Tunnel0/0/0]ospf timer hello 2

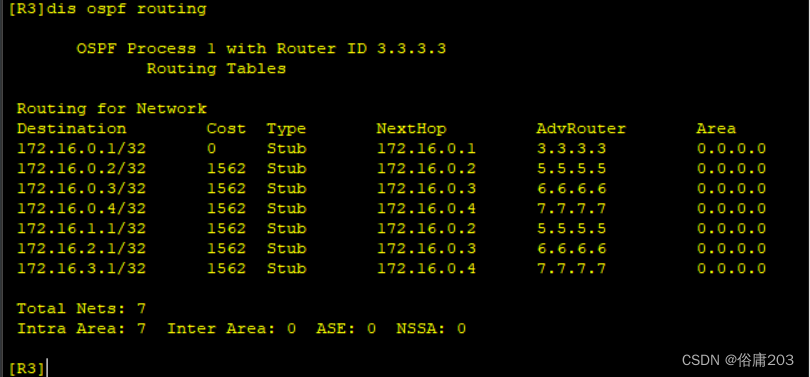

 OSPF路由表：

第六步： 配置其他区域的ospf

R1：

配置代码

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 0.0.0.0 255.255.255.255

 R2：

配置代码

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 0.0.0.0 255.255.255.255

 R3：

配置代码

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 172.16.16.3 0.0.0.0

 R6：

配置代码

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]network 172.16.32.1 0.0.0.0

 R11:

配置代码

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]network 0.0.0.0 255.255.255.255

 R12：

配置代码

[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]network 172.16.32.6 0.0.0.0

R7：

配置代码

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.48.1 0.0.0.0

R8：

配置代码

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]network 172.16.49.1 0.0.0.0
[R8-ospf-1-area-0.0.0.3]network 172.16.48.2 0.0.0.0

[R8-ospf-1-area-0.0.0.3]network 172.16.48.5 0.0.0.0

R9：

配置代码

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]net 172.16.48.6 0.0.0.0

[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]area 0
[R9-ospf-2-area-0.0.0.0]network 172.16.64.1 0.0.0.0
[R9-ospf-2-area-0.0.0.0]network 172.16.66.1 0.0.0.0

R10：

配置代码

[R10]ospf 1 router-id 10.10.10.10
[R10-ospf-1]area 0
[R10-ospf-1-area-0.0.0.0]network 0.0.0.0 255.255.255.255

 因为R9同时处于两个区域并且不是骨干区域，所以要使用双向重发布的方式

[R9]ospf 1
[R9-ospf-1]import-route ospf 2

[R9]ospf 2
[R9-ospf-2]import-route ospf 1

 第七步：启用RIP协议

R12：

配置代码

[R12]rip 1
[R12-rip-1]version 2
[R12-rip-1]network 172.16.0.0

双向重发布：

配置代码

[R12]ospf 1
[R12-ospf-1]import-route rip 1

[R12]rip 1
[R12-rip-1]import-route ospf 1

第八步：减少LSA的更新量，进行区域汇总

 R3：

配置代码

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.16.0 255.255.240.0

R6：

配置代码

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.32.0 255.255.240.0

R7：

配置代码

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.48.0 255.255.240.0

 R12：

配置代码

[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.128.0 255.255.128.0

 R9：

[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.64.0 255.255.240.0

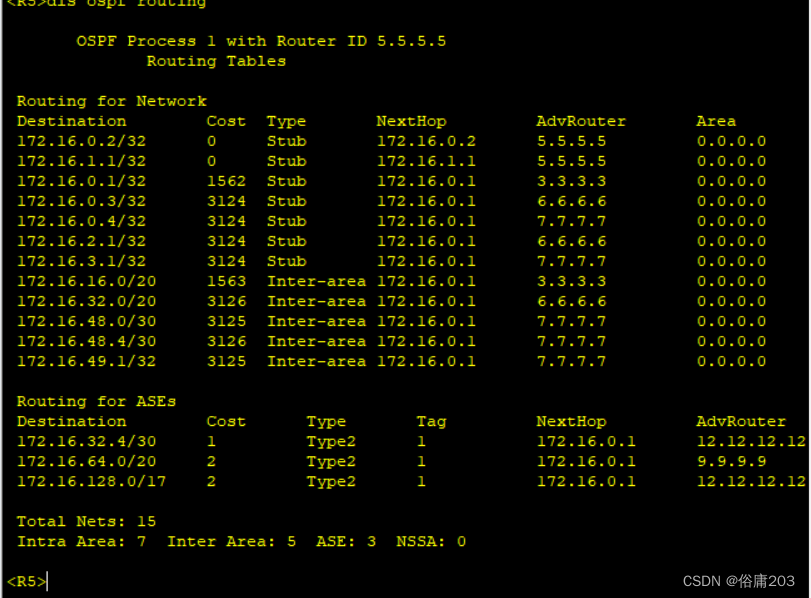

R5OSPF路由表：

特殊区域：

R1：

配置代码

 [R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub

R2：

配置代码

[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub

R3：

配置代码

[R3]ospf 1
[R3-ospf-1]area 1

配置代码

 [R8]ospf 1
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]nssa ns

 R9：

配置代码

[R9]ospf 1
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]nssa

 R6：

配置代码

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

R11：

配置代码

 [R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa

R12:

配置代码

[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa

第九步：保障更新安全 ，

R1：

配置代码

[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

R2：

配置代码

[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

R3：

配置代码

[R3]ospf 1

[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

第十步： R3-R6-R7配置NAT

R3：

配置代码

[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R3]int s4/0/0
[R3-Serial4/0/0]nat outbound 2000

r6：

配置代码

[R6]acl 2000
[R6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R6-acl-basic-2000]q
[R6]int s4/0/0
[R6-Serial4/0/0]nat outbound 2000

R7：

配置代码

 [R7]acl 2000
[R7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R7-acl-basic-2000]q
 [R7]int g0/0/0
[R7-GigabitEthernet0/0/0]nat outbound 2000

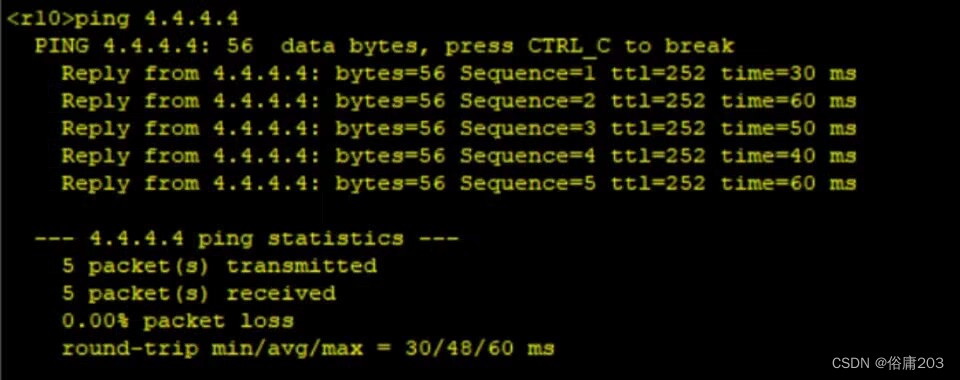

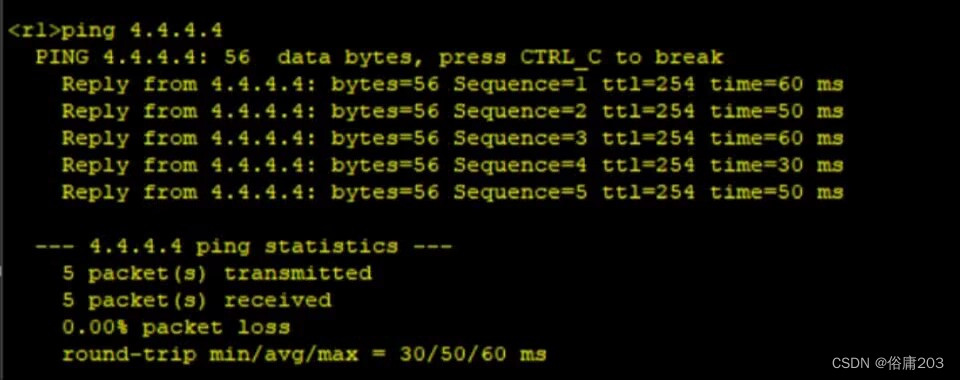

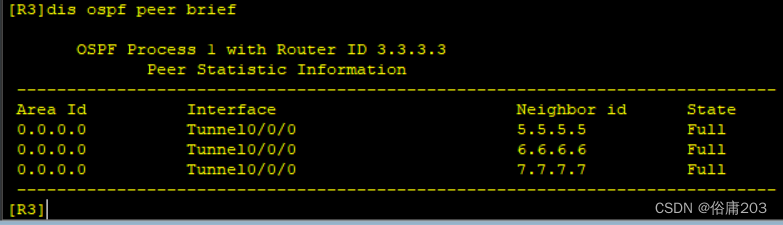

测试：
