RHCE iSCSI存储系统知识

概念

SCSI 即小型计算机系统接口(Small Computer System
Interface;简写:SCSI),一种用于计算机和外部设备之间(硬盘、光驱、软驱、打印机等)系统级接口的独立处理器标准。SCSI是一种智能的通用接口标准,它是各种计算机和外部设备之间的接口标准。

iSCSI是由Cisco和IBM发起的,它将SCSI命令封装在TCP/IP包里,并使用一个iSCSI帧头。它基于IP协议栈,假设以不可靠的网络为基础,依靠TCP恢复丢失的数据包。

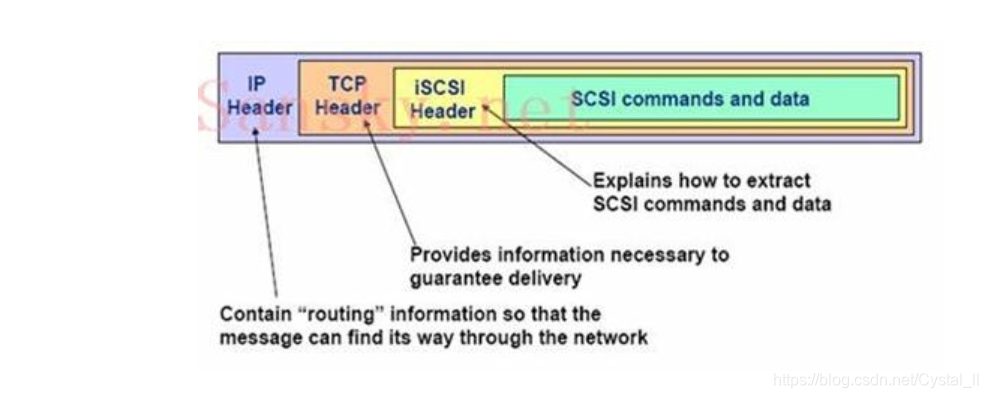

iSCSI是一种使用TCP/IP协议,在现有IP网络上传输SCSI块命令的工业标准,它是一种在现有的IP网络上无需安装单独的光纤网络即可同时传输消息和块数据的突破性技术。iSCSI基于应用非常广泛的TCP/IP协议,将SCSI命令/数据块封装为iSCSI包,再封装至TCP报文,然后封装到 IP 报文中。iSCSI通过TCP面向连接的协议来保护数据块的可靠交付。由于iSCSI基于IP协议栈,因此可以在标准以太网设备上通过路由或交换机来传输。
在这里插入图片描述

iSCSI 存储系统四大架构

控制器系统架构
    iSCSI的核心处理单元采用与FC光纤存储设备相同的结构。即采用专用的数据传输芯片、专用的RAID数据校验芯片、专用的高性能cache缓存和专用的嵌入式系统平台。打开设备机箱时可以看到iSCSI设备内部采用无线缆的背板结构,所有部件与背板之间通过标准或非标准的插槽链接在一起,而不是普通PC中的多种不同型号和规格的线缆链接。

控制器架构iSCSI存储内部基于无线缆的背板链接方式,完全消除了链接上的单点故障,因此系统更安全,性能更稳定。一般可用于对性能的稳定性和高可用性具有较高要求的在线存储系统,比如:中小型数据库系统,大型数据的库备份系统,远程容灾系统,网站、电力或非线性编辑制作网等。

连接桥系统架构

整个iSCSI存储系统架构分为两个部分,一个部分是前端协议转换设备,另一部分是后端存储。结构上类似NAS网关及其后端存储设备。

前端协议转换部分一般为硬件设备,主机接口为千兆以太网接口,磁盘接口一般为SCSI接口或FC接口,可连接SCSI磁盘阵列和FC存储设备。通过千兆以太网主机接口对外提供iSCSI数据传输协议。后端存储一般采用SCSI磁盘阵列和FC存储设备,将SCSI磁盘阵列和FC存储设备的主机接口直接连接到iSCSI桥的磁盘接口上。iSCSI连接桥设备本身只有协议转换功能,没有RAID校验和快照、卷复制等功能。创建RAID组、创建LUN等操作必须在存储设备上完成,存储设备有什么功能,整个iSCSI设备就具有什么样的功能

PC系统架构
    即选择一个普通的、性能优良的、可支持多块磁盘的PC(一般为PC服务器和工控服务器),选择一款相对成熟稳定的iSCSI target软件,将iSCSI
target软件安装在PC服务器上,使普通的PC服务器转变成一台iSCSI存储设备,并通过PC服务器的以太网卡对外提供iSCSI数据传输协议。
  在PC架构的iSCSI存储设备上,所有的RAID组校验、逻辑卷管理、iSCSI 运算、TCP/IP
运算等都是以纯软件方式实现,因此对PC的CPU和内存的性能要求较高。另外iSCSI存储设备的性能极容易收PC服务器运行状态的影响。

PC+NIC系统架构
    PC+iSCSI target软件方式是一种低价低效比的iSCSI存储系统架构解决方案,另外还有一种基于PC+NIC的高阶高效性iSCSI存储系统架构方案。

这款iSCSI存储系统架构方案是指在PC服务器中安装高性能的TOE智能NIC卡,将CPU资源较大的iSCSI运算、TCP/IP运算等数据传输操作转移到智能卡的硬件芯片上,由智能卡的专用硬件芯片来完成iSCSI运算、TCP/IP运算等,简化网络两端的内存数据交换程序,从而加速数据传输效率,降低PC的CPU占用,提高存储的性能。

iSCSI有两大主要网络组件

第一个是网络团体,网络团体表现为可通过IP网络访问的一个驱动或者网关。一个网络团体必须有一个或者多个网络入口,每一个都可以使用,通过IP网络访问到一些iSCSI节点包含在网络团体中。

第二个是网络入口,网络入口是一个网络团队的组件,有一个TCP/IP的网络地址可以使用给一个iSCSI节点,在一个ISCSI会话中提供连接。一个网络入口在启动设备中间被识别为一个IP地址。一个网络入口在目标设备被识别为一个IP地址+监听端口。

iSCSI支持同一会话中的多个连接。在一些实现中也可以做到同一会话中跨网络端口组合连接。端口组定义了一个iSCSI节点内的一系列网络端口,提供跨越端口的会话连接支持。
