screw - mysql数据库文档生成

介绍一种工具screw ,别名 螺丝钉,可以很方便的生成我们所需的数据库表结构文档

详情说明可参考官网:screw: 简洁好用的数据库表结构文档工具，支持MySQL/MariaDB/SqlServer/Oracle/PostgreSQL/TIDB/CacheDB 数据库。

1.引入数据库表结构文档生成器Screw依赖

<!--引入数据库表结构文档生成器Screw依赖-->
<dependency>
  <groupId>cn.smallbun.screw</groupId>
  <artifactId>screw-core</artifactId>
  <version>1.0.5</version>
</dependency>

2.方法实现类,mysql配置修改成自己的账密即可

import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.check.service.GeneratorService;
import com.zaxxer.hikari.HikariConfig;
import com.zaxxer.hikari.HikariDataSource;
import org.springframework.stereotype.Service;

import javax.sql.DataSource;
import java.util.ArrayList;

/**
 * @author xxx
 * @Description:  数据库表文档生成器
 * @date 2025/2/18 10:57
 */
@Service
public class GeneRatorServiceImpl {

        /**
         * MySQL驱动
         */
        private String Driver_Class_Name = "com.mysql.cj.jdbc.Driver";
        /**
         * 数据库URL   characterEncoding=UTF-8: 防止生成后文档乱码
         */
        private String DB_URL = "jdbc:mysql://localhost:3306/study_base?serverTimezone=Asia/Shanghai&useUnicode=true&characterEncoding=utf-8&zeroDateTimeBehavior=convertToNull&useSSL=false&allowPublicKeyRetrieval=true&nullCatalogMeansCurrent=true";
        /**
         * MySQL数据库账号密码
         */
        private String DB_USERNAME = "root";
        private String DB_PASSWORD = "xxxxxxxx";

        /***  生成数据库文档文件路径 可根据本机电脑自行配置 */
        private String FILE_OUTPUT_DIR = "E:\\FTP共享文件\\";

        /*** 版本 */
        private String DOC_VERSION = "1.0.0";

        /*** screw配置的文件类型 HTML->HTML文件  WORD->WORD文件  MD->Markdown文件 */
        private static final EngineFileType FILE_OUTPUT_TYPE = EngineFileType.WORD;
        /*** screw配置的文件名称，即数据库文档名称 */
        private String DOC_FILE_NAME = "数据库设计文档";
        /*** 描述 */
        private String DOC_DESCRIPTION = "数据库设计文档生成";

        /*** 生成 数据库表结构文档n*/
        public void generatorDocument() {

            //获取数据源  创建HikariConfig配置类
            HikariConfig hikariConfig = new HikariConfig();
            hikariConfig.setDriverClassName(Driver_Class_Name);
            hikariConfig.setJdbcUrl(DB_URL);
            hikariConfig.setUsername(DB_USERNAME);
            hikariConfig.setPassword(DB_PASSWORD);
            //#设置useInformationSchema 可以获取tables表注释信息 即解决数据库表和列字段有说明、生成文档没有说明
            hikariConfig.addDataSourceProperty("useInformationSchema", "true");
            hikariConfig.setMinimumIdle(2);
            hikariConfig.setMaximumPoolSize(5);
            DataSource dataSource = new HikariDataSource(hikariConfig);

            //创建screw的引擎配置
            EngineConfig engineConfig = EngineConfig.builder()
                    //生成文件路径
                    .fileOutputDir(FILE_OUTPUT_DIR)
                    //打开目录
                    .openOutputDir(true)
                    //文件类型  HTML->HTML文件  WORD->WORD文件  MD->Markdown文件
                    .fileType(FILE_OUTPUT_TYPE)
                    //生成模板实现
                    .produceType(EngineTemplateType.freemarker)
                    //自定义文件名称，即数据库文档名称
                    .fileName(DOC_FILE_NAME).build();

            //创建screw的配置:生成文档配置（包含以下自定义版本号、描述等配置连接）
            Configuration config = Configuration.builder()
                    //版本
                    .version(DOC_VERSION)
                    //描述
                    .description(DOC_DESCRIPTION)
                    //数据源
                    .dataSource(dataSource)
                    //生成配置
                    .engineConfig(engineConfig)
                    //生成配置
                    .produceConfig(getProcessConfig())
                    .build();
            //执行screw，生成数据库文档
            new DocumentationExecute(config).execute();
        }

        /**
         * 配置想要生成的表、想要忽略的表
         * @return
         */
        private ProcessConfig getProcessConfig() {

            //创建screw的处理配置，可忽略
            //忽略表
            ArrayList<String> ignoreTableName = new ArrayList<>();
            /*ignoreTableName.add("test_user");
            ignoreTableName.add("test_group");*/
            //忽略表前缀，如忽略test_开头的数据库表
            ArrayList<String> ignorePrefix = new ArrayList<>();
            //忽略表后缀
            ArrayList<String> ignoreSuffix = new ArrayList<>();

            // 需要生成数据库文档的表  如果designatedTablePrefix设置值不为空，则 designatedTableName 中的表名要去掉前缀，不然会重复生成，并且表名和字段注释有误
            ArrayList<String> designatedTableName = new ArrayList<>();
            // 需要生成数据库文档的表前缀
            ArrayList<String> designatedTablePrefix = new ArrayList<>();

            //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
            ProcessConfig processConfig = ProcessConfig.builder()
                    //根据名称指定表生成
                .designatedTableName(new ArrayList<>())
                    .designatedTableName(designatedTableName)
                    //根据表前缀生成
                    .designatedTablePrefix(designatedTablePrefix)
                    //根据表后缀生成
                    .designatedTableSuffix(new ArrayList<>())
                    //忽略表名
                    .ignoreTableName(ignoreTableName)
                    //忽略表前缀
                    .ignoreTablePrefix(ignorePrefix)
                    //忽略表后缀
                    .ignoreTableSuffix(ignoreSuffix).build();
            return processConfig;

        }


    }

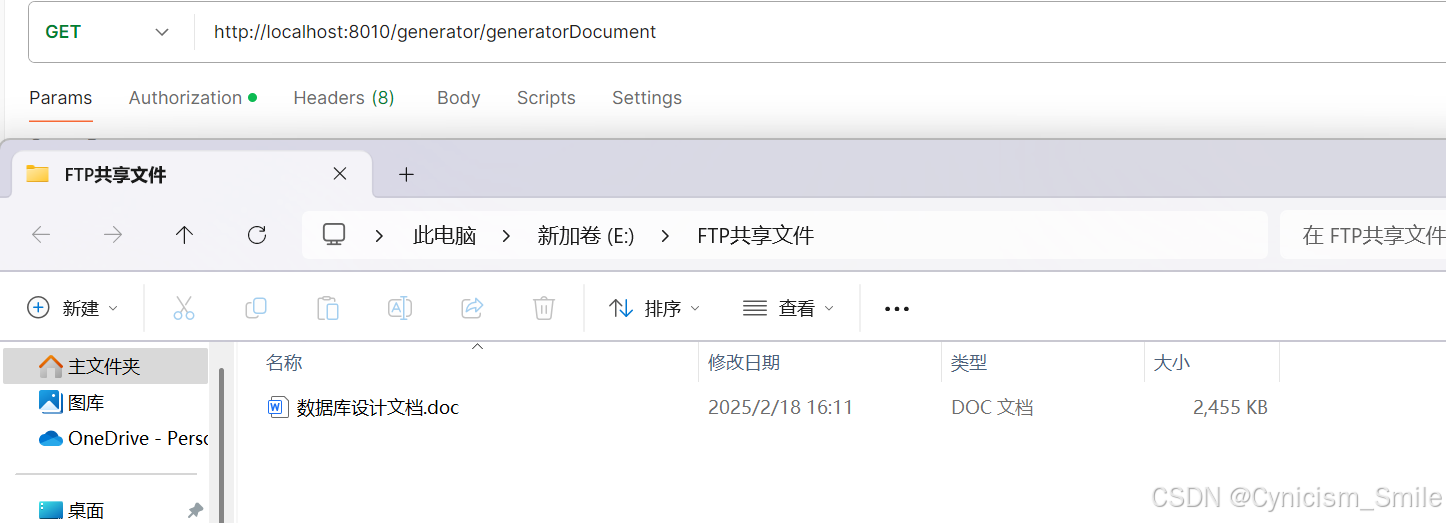

3.增加控制层方法调用,生成到指定目录

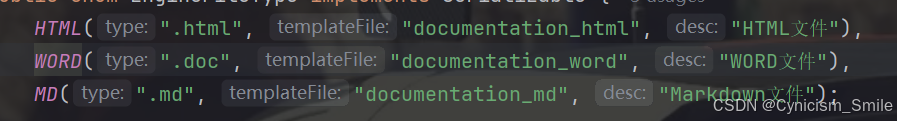

注: 三种文档类型
