Harbor

---

一、Docker Harbor 概述

1. Harbor 简介

• Harbor 是 VMware 公司开源的企业级 Docker Registry 项目，其目标是帮助用户迅速搭建一个企业级的 Docker Registry 服务。
• Harbor以 Docker 公司开源的 Registry 为基础，提供了图形管理 UI 、基于角色的访问控制(Role Based AccessControl) 、AD/LDAP 集成、以及审计日志(Auditlogging) 等企业用户需求的功能，同时还原生支持中文。
• Harbor 的每个组件都是以 Docker 容器的形式构建的，使用 docker-compose 来对它进行部署。用于部署 Harbor 的 docker-compose 模板位于 harbor/docker-compose.yml。

2. Harbor 的特性

• 基于角色控制：用户和仓库都是基于项目进行组织的，而用户在项目中可以拥有不同的权限
• 基于镜像的复制策略：镜像可以在多个 Harbor 实例之间进行复制（同步）
• 支持 LDAP/AD：Harbor 可以集成企业内部已有的 AD/LDAP（类似数据库的一张表），用于对已经存在的用户认证和管理
• 镜像删除和垃圾回收：镜像可以被删除，也可以回收镜像占用的空间
• 图形化用户界面：用户可以通过浏览器来浏览，搜索镜像仓库以及对项目进行管理
• 审计管理：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理
• 支持 RESTful API：RESTful API 提供给管理员对于 Harbor 更多的操控, 使得与其它管理软件集成变得更容易
• Harbor和docker registry的关系：Harbor实质上是对docker registry做了封装，扩展了自己的业务模板

3. Harbor 的构成

Harbor 在架构上主要有 Proxy、Registry、Core services、Database（Harbor-db）、Logcollector（Harbor-log）、Job services 六个组件

• ① Proxy
  通过一个前置的反向代理统一接收浏览器、Docker客户端的请求，并将请求转发给后端不同的服务

• ② Registry(核心组件)
  负责储存Docker镜像，并处理docker push/pull命令

• ③ Core services
  Harbor 的核心功能， 包括 UI、webhook、 token 服务

• ④ Database
  为core services提供数据库服务，负责储存用户权限、审计日志、Docker 镜像分组信息等数据

• ⑤ Log collector
  负责收集其他组件的log，供日后进行分析

• ⑥ Job services
  主要用于镜像复制，本地镜像可以被同步到远程 Harbor 实例上

Harbor 的每个组件都是以 Docker 容器的形式构建的，因此，使用 Docker Compose 来对它进行部署。

4. Harbor.cfg 两类参数

• 所需参数

如果用户更新它们并运行 install.sh脚本重新安装 Harbor，参数将生效。具体参数如下：

hostname：
用于访问用户界面和 register 服务。它应该是目标机器的 IP 地址或完全限 定的域名（FQDN）
例如 192.168.8.20 或 hub.ll.cn。不要使用 localhost 或 127.0.0.1 为主机名。

ui_url_protocol：
（http 或 https，默认为 http）用于访问 UI 和令牌/通知服务的协议。如果公证处于启用状态，则此参数必须为 https。（身份验证时会向Mysql数据库进行比对，然后授予令牌）

max_job_workers：
镜像复制作业线程

db_password：
用于db_auth 的MySQL数据库root 用户的密码

customize_crt：
该属性可设置为打开或关闭，默认打开。打开此属性时，准备脚本创建私钥和根证书，用于生成/验证注册表令牌。当由外部来源提供密钥和根证书时，将此属性设置为 off。

ssl_cert：
SSL 证书的路径，仅当协议设置为 https 时才应用。

ssl_cert_key：
SSL 密钥的路径，仅当协议设置为 https 时才应用。

secretkey_path：
用于在复制策略中加密或解密远程 register 密码的密钥路径。


• 可选参数
  这些参数对于更新是可选的，即用户可以将其保留为默认值，并在启动 Harbor 后在 Web UI 上进行更新。
  如果进入 Harbor.cfg，只会在第一次启动 Harbor 时生效，随后对这些参数的更新，Harbor.cfg 将被忽略。
  注意：如果选择通过 UI 设置这些参数，请确保在启动 Harbour 后立即执行此操作。
  具体来说，必须在注册或在 Harbor 中创建任何新用户之前设置所需的 auth_mode。当系统中有用户时（除了默认的 admin 用户），auth_mode 不能被修改。

具体参数如下：

Email：
Harbor需要该参数才能向用户发送“密码重置”电子邮件，并且只有在需要该功能时才需要。
请注意，在默认情况下SSL连接时没有启用。如果SMTP服务器需要SSL，但不支持STARTTLS，那么应该通过设置启用SSL email_ssl = TRUE。

harbour_admin_password：
管理员的初始密码，只在Harbour第一次启动时生效。之后，此设置将被忽略，并且应 UI中设置管理员的密码。
请注意，默认的用户名/密码是 admin/Harbor12345。

auth_mode：
使用的认证类型，默认情况下，它是 db_auth，即凭据存储在数据库中。对于LDAP身份验证(以文件形式验证)，请将其设置为 ldap_auth。

self_registration：
启用/禁用用户注册功能。禁用时，新用户只能由 Admin 用户创建，只有管理员用户可以在 Harbour中创建新用户。
注意：当 auth_mode 设置为 ldap_auth 时，自注册功能将始终处于禁用状态，并且该标志被忽略。

Token_expiration：
由令牌服务创建的令牌的到期时间（分钟），默认为 30 分钟。

project_creation_restriction：
用于控制哪些用户有权创建项目的标志。默认情况下， 每个人都可以创建一个项目。如果将其值设置为“adminonly”，那么只有 admin 可以创建项目。

verify_remote_cert：
打开或关闭，默认打开。此标志决定了当Harbor与远程 register 实例通信时是否验证 SSL/TLS 证书。将此属性设置为 off 将绕过 SSL/TLS 验证，这在远程实例具有自签名或不可信证书时经常使用。

二、搭建 Harbor 服务

• 案例环境

服务器	IP地址	主要软件
Harbor服务器	192.168.8.20	docker-ce、docker-compose、harbor-offline-v1.2.2
client服务器	192.168.8.19	docker-ce

1. 下载 Harbor 安装程序

cd /opt
wget http://112.124.46.81/harbor-offline-installer-v1.2.2.tgz
tar zxvf harbor-offline-installer-v1.2.2.tgz

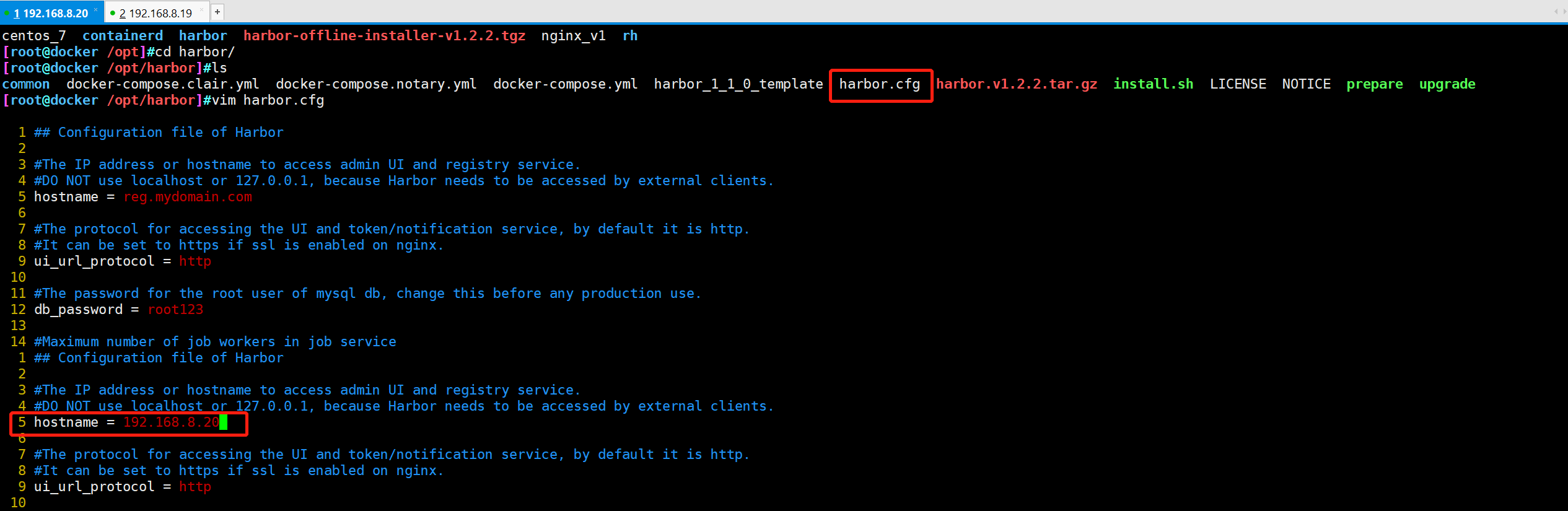

2. 修改 Harbor 配置文件

cd harbor/
vim harbor.cfg 	 								#修改主机地址为本机

hostname = 192.168.8.20

3. 下载 compose

cd /usr/local/bin
wget http://112.124.46.81/docker-compose
chmod +x docker-compose

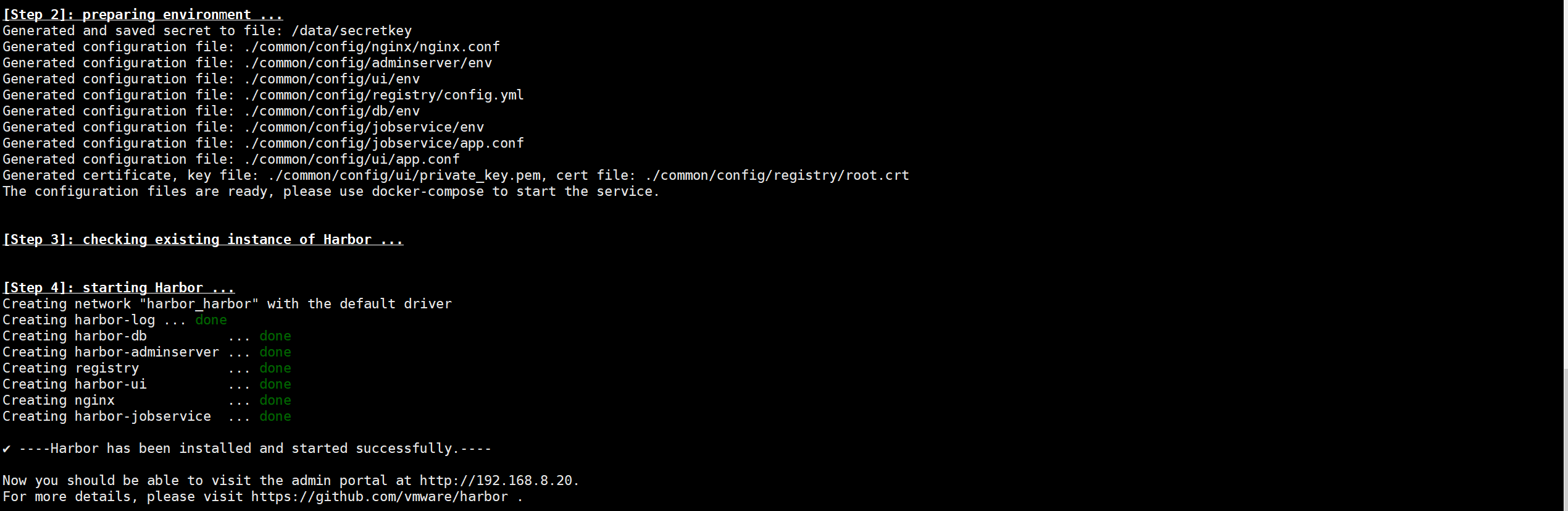

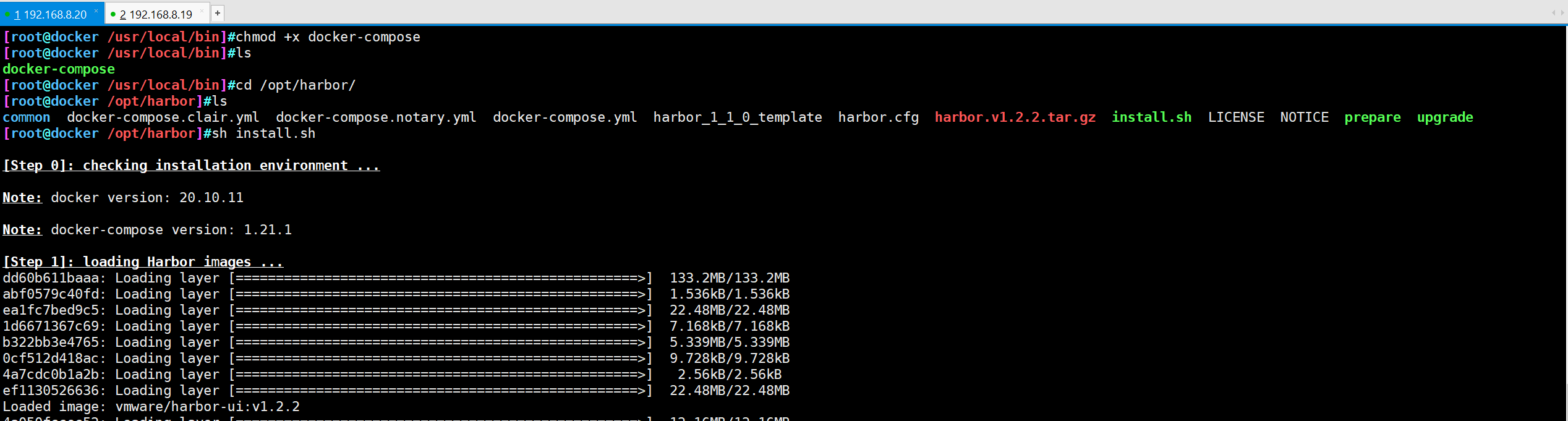

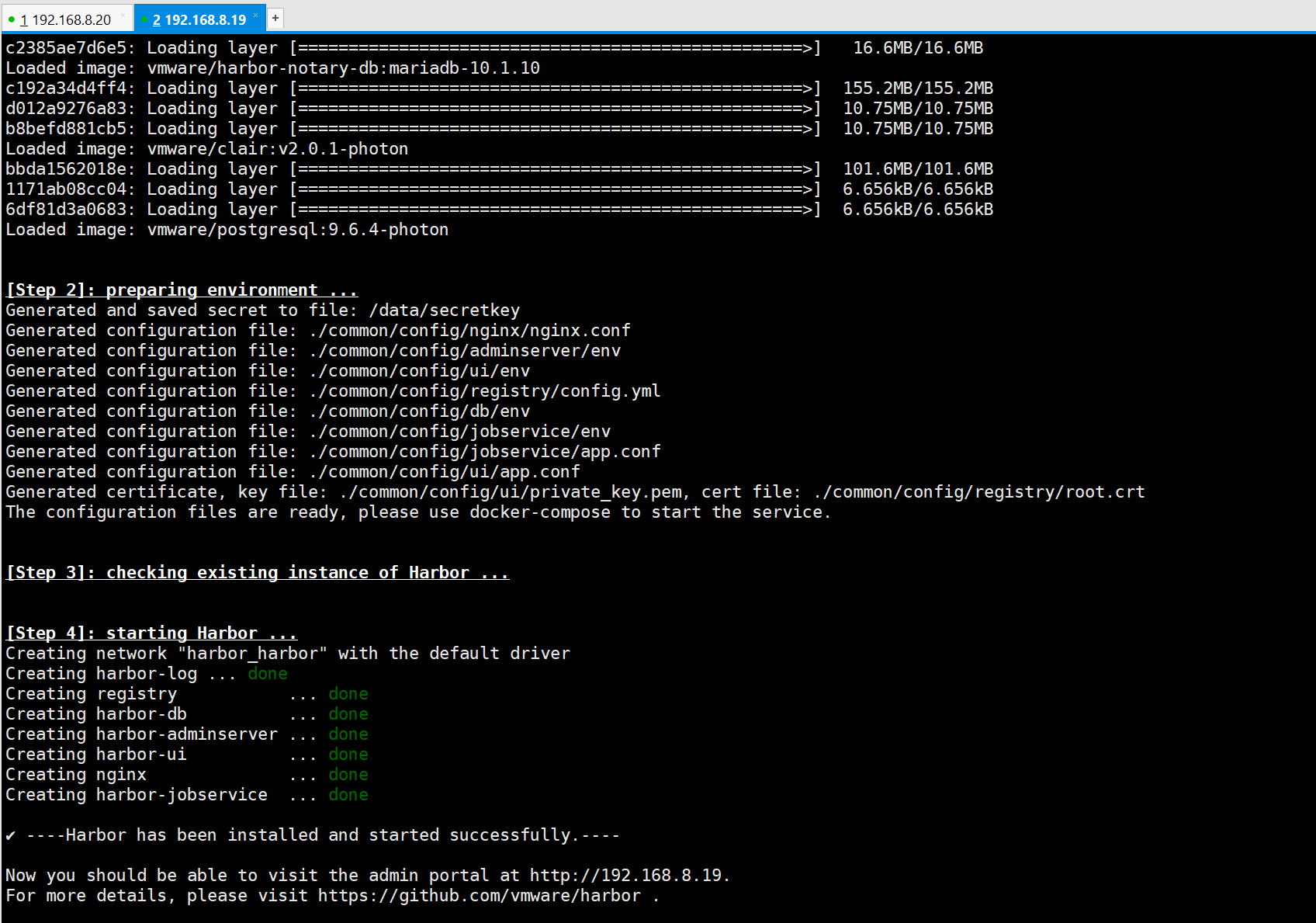

4. 启动 Harbor

cd /opt/harbor/
sh install.sh

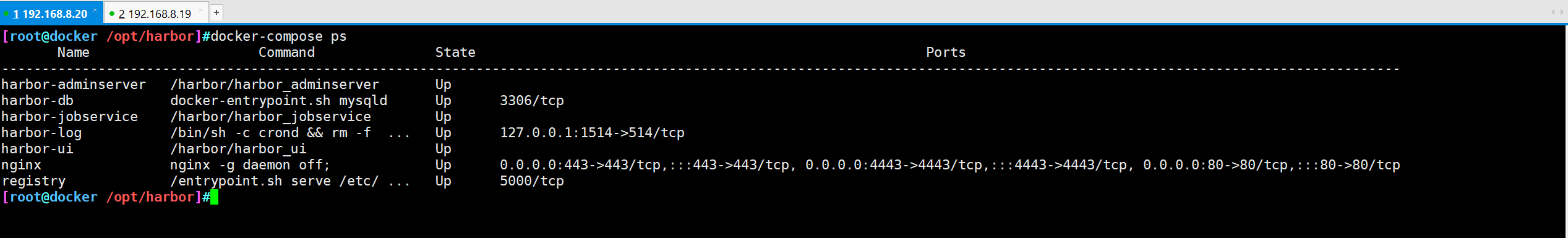

5. 查看 Harbor 镜像

docker-compose ps

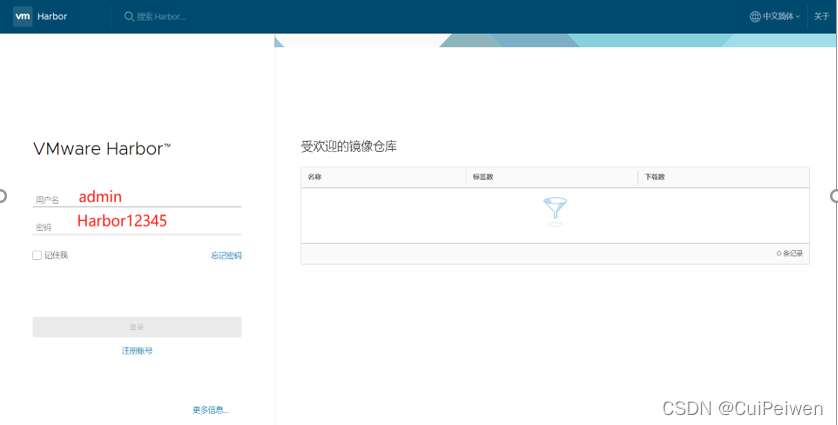

6. 访问 ui 界面

• 使用浏览器访问：192.168.8.20

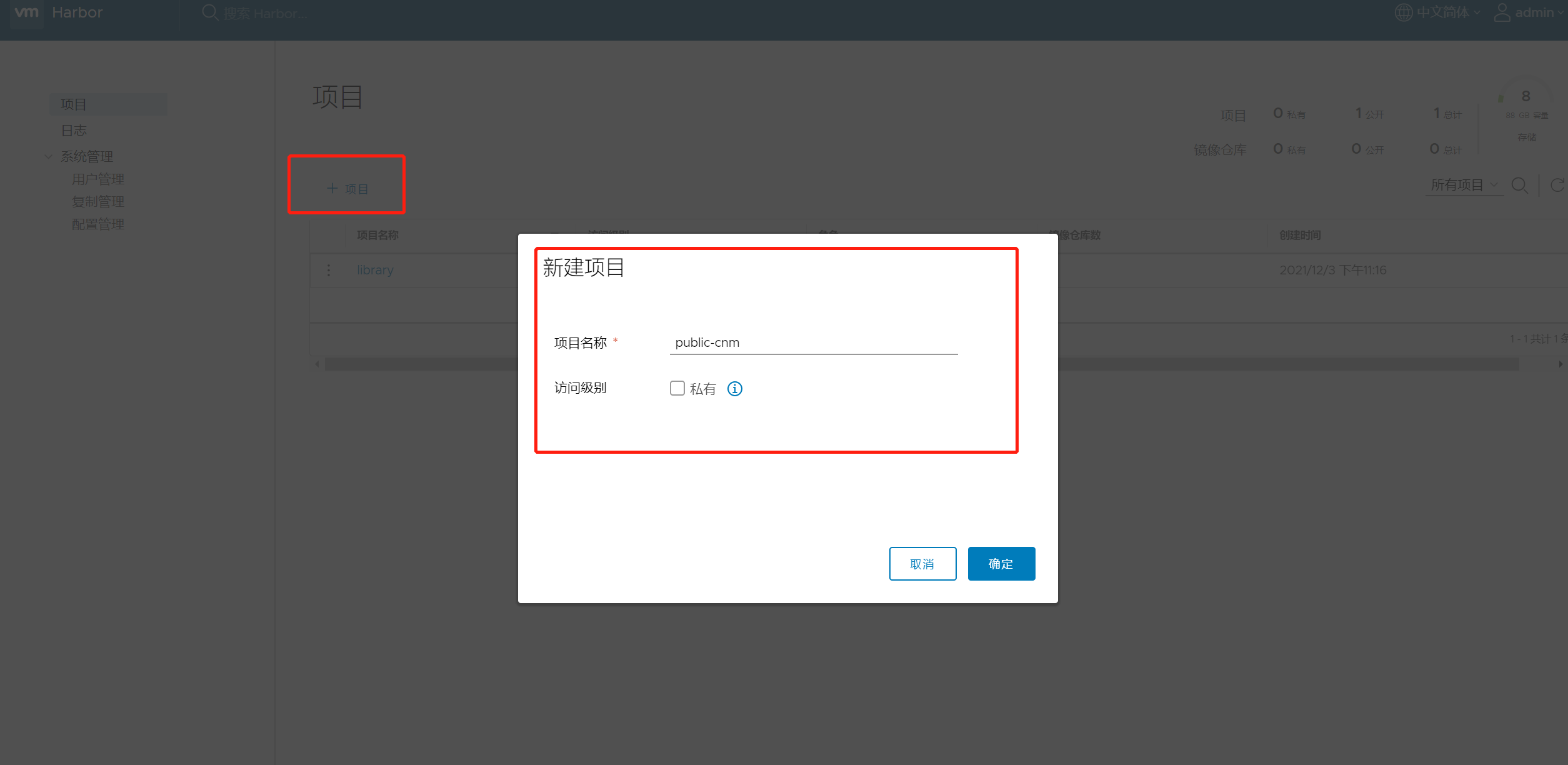

7. 创建镜像仓库

8. 登录 Harbor

docker login -u admin -p Harbor12345 http://192.168.8.20

• 如果报以下错

• 解决方法：

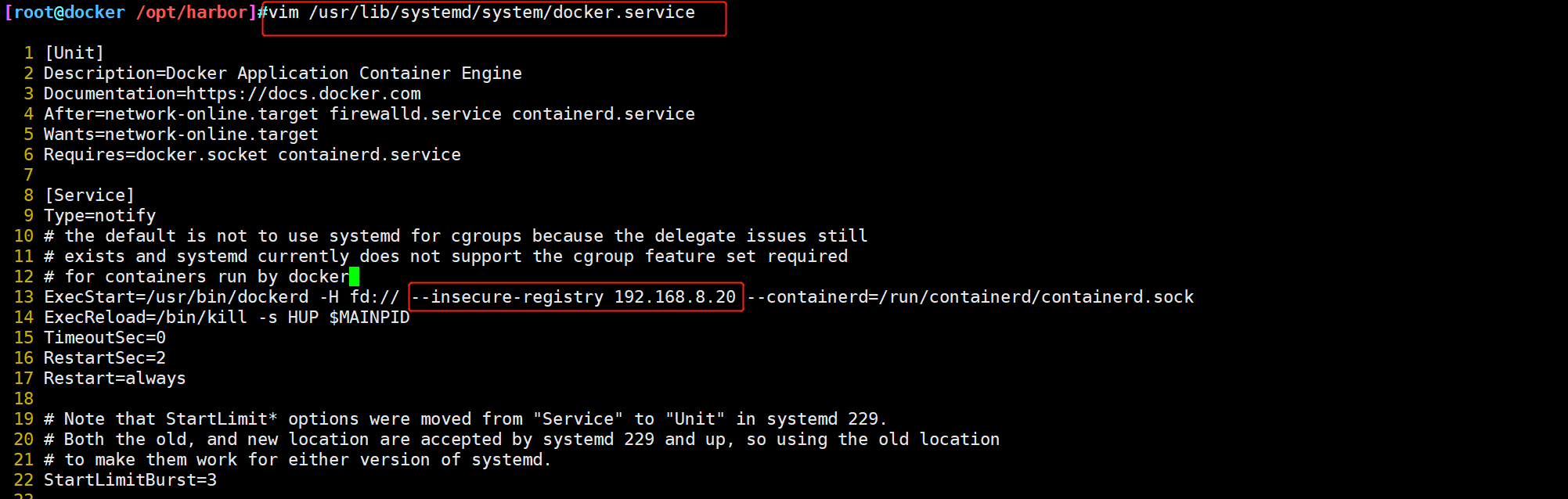

vim /usr/lib/systemd/system/docker.service

--insecure-registry 192.168.8.20

systemctl daemon-reload
systemctl restart docker

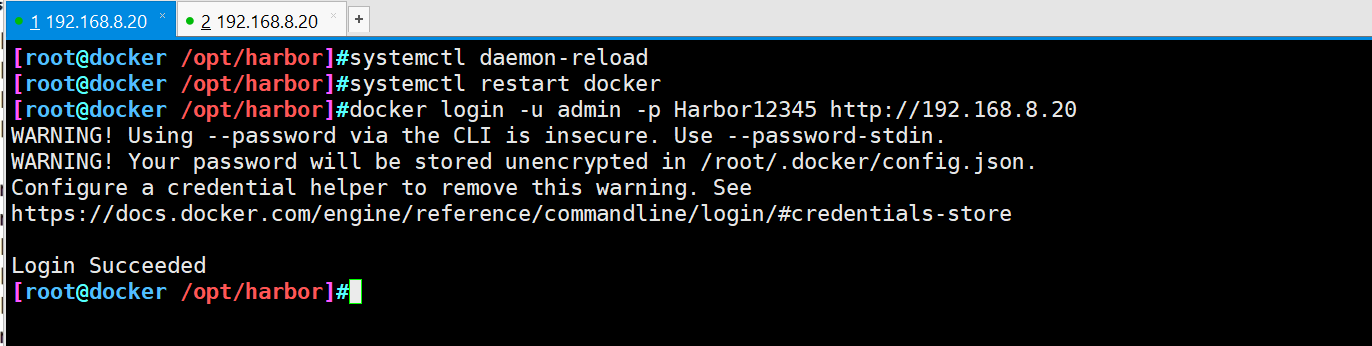

• 再去登录

docker login -u admin -p Harbor12345 http://192.168.8.20

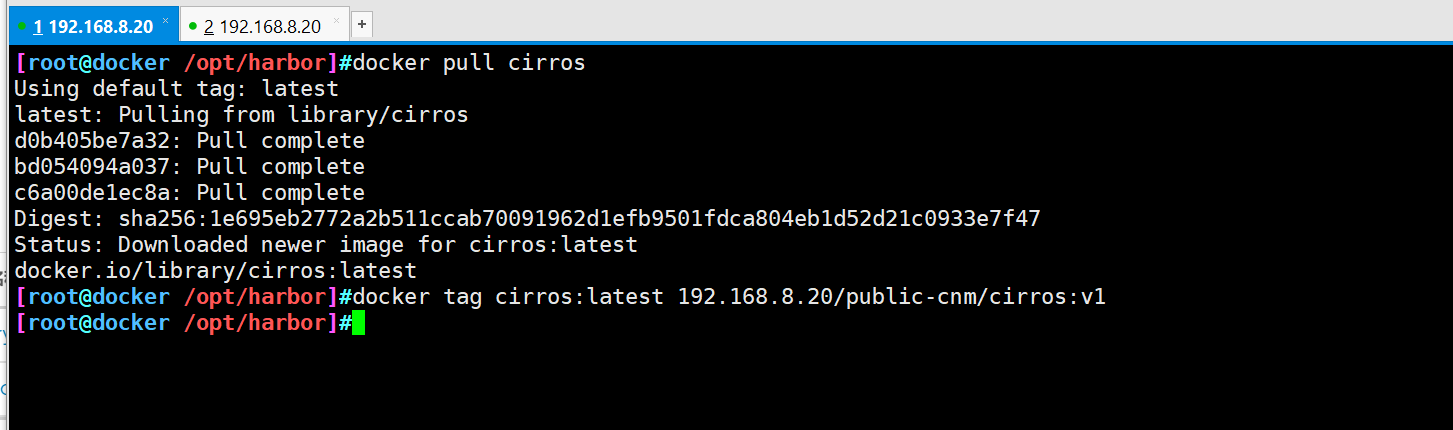

9. 下载测试镜像并打标签

docker pull cirros
docker tag cirros:latest 192.168.8.20/public-cnm/cirros:v1

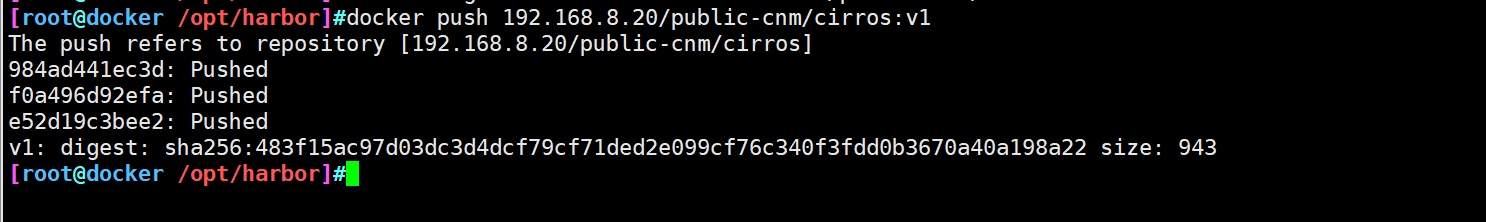

10. 测试上传

docker push 192.168.8.20/public-cnm/cirros:v1

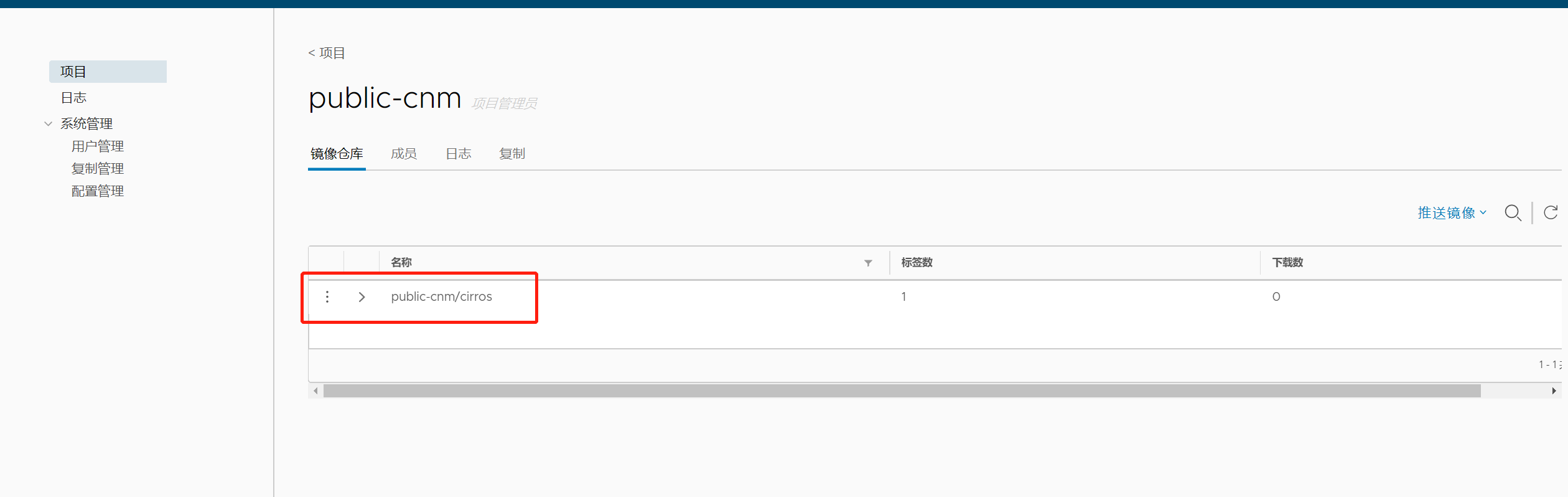

• ui 界面也多出对应的镜像


11. 测试下载

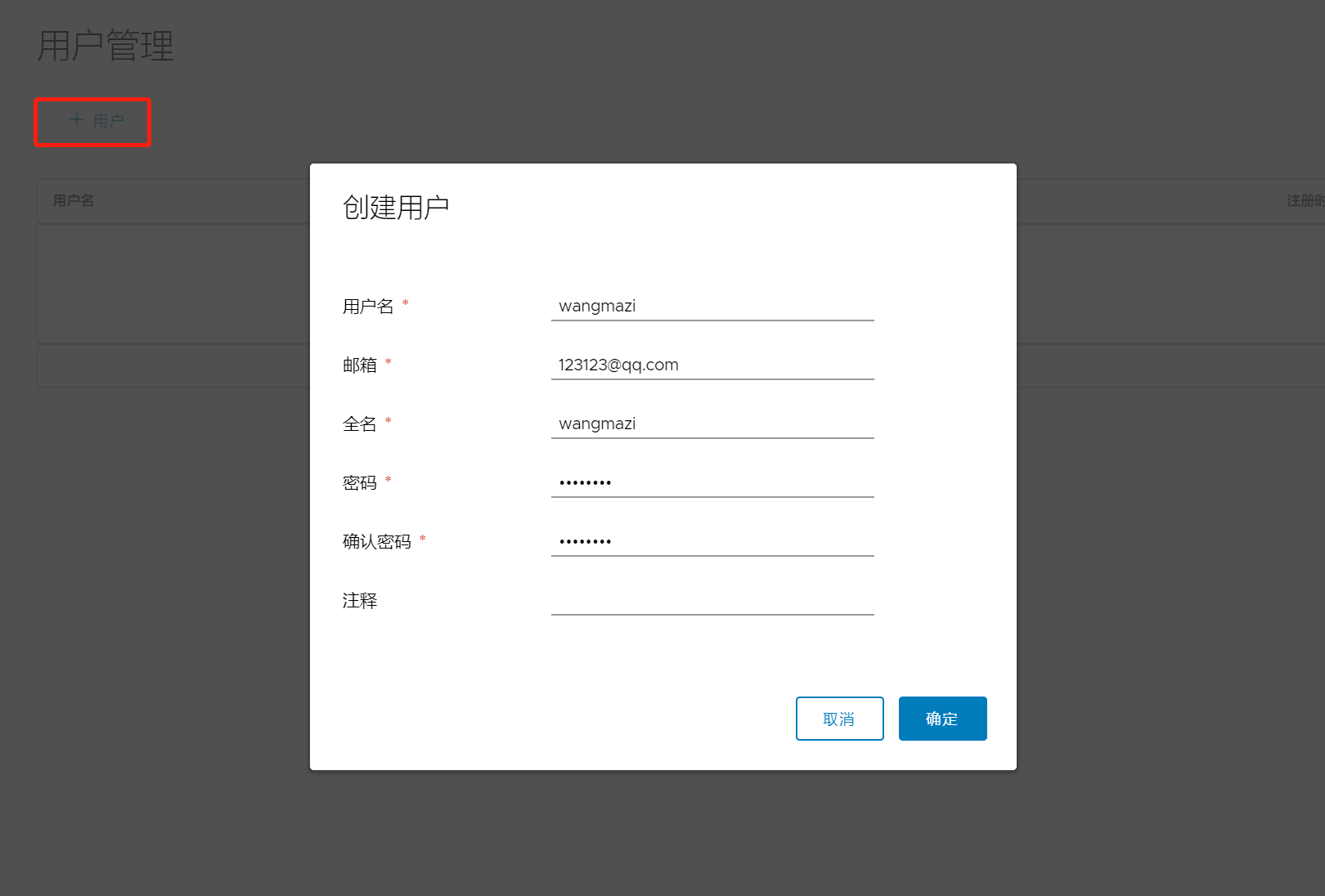

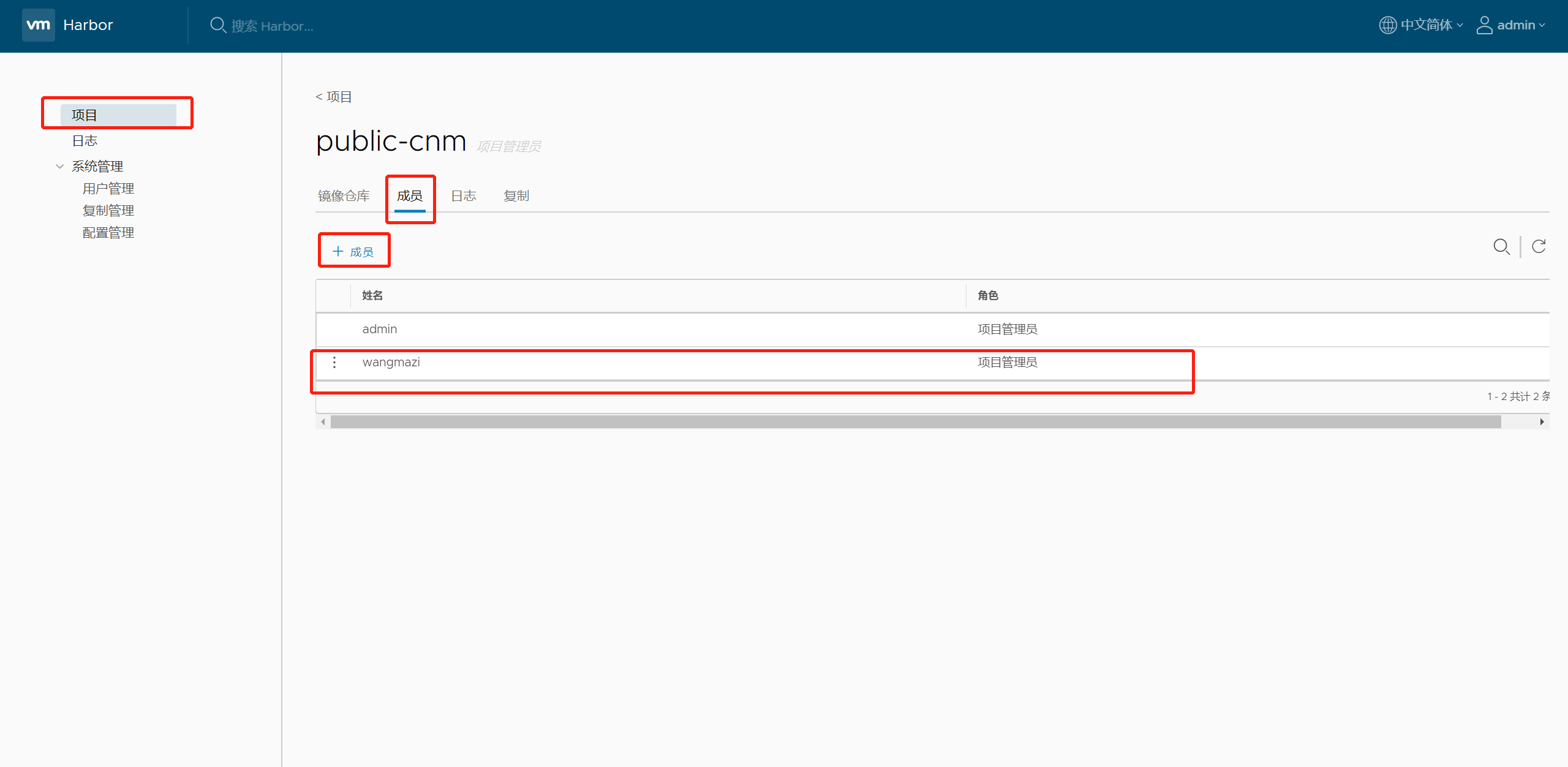

• 创建用户

用户名：wangmazi
密码：Abc12345

• 在 client 端测试

前四步的操作跟上面一样，只不过主机名修改成这台机器192.168.8.19

vim /usr/lib/systemd/system/docker.service					#指向私有仓库地址

--insecure-registry 192.168.8.20

systemctl daemon-reload
systemctl restart docker

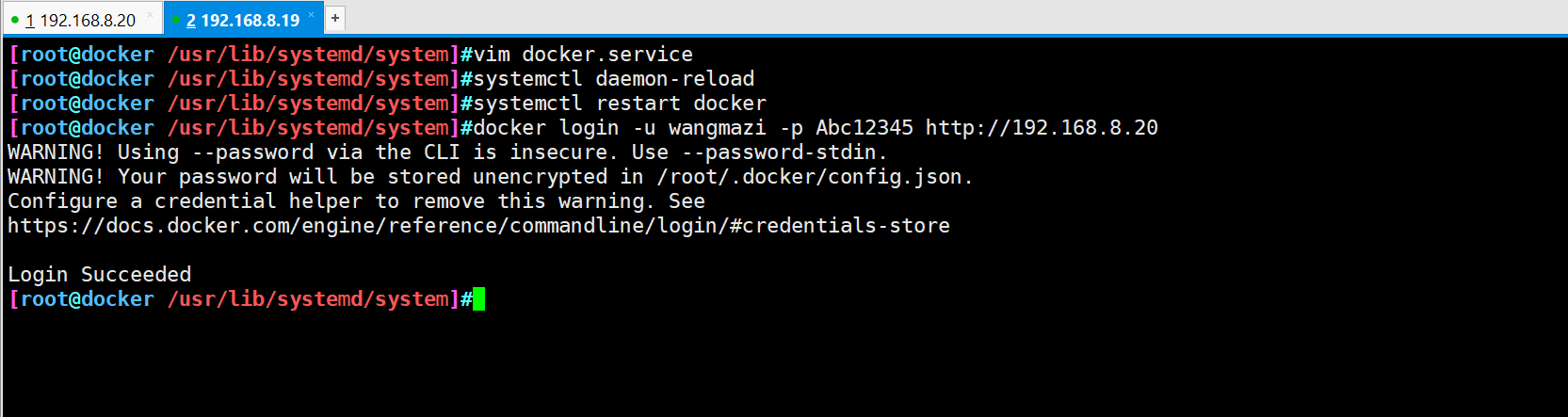

• 登陆192.168.8.20仓库

docker login -u wangmazi -p Abc12345 http://192.168.8.20

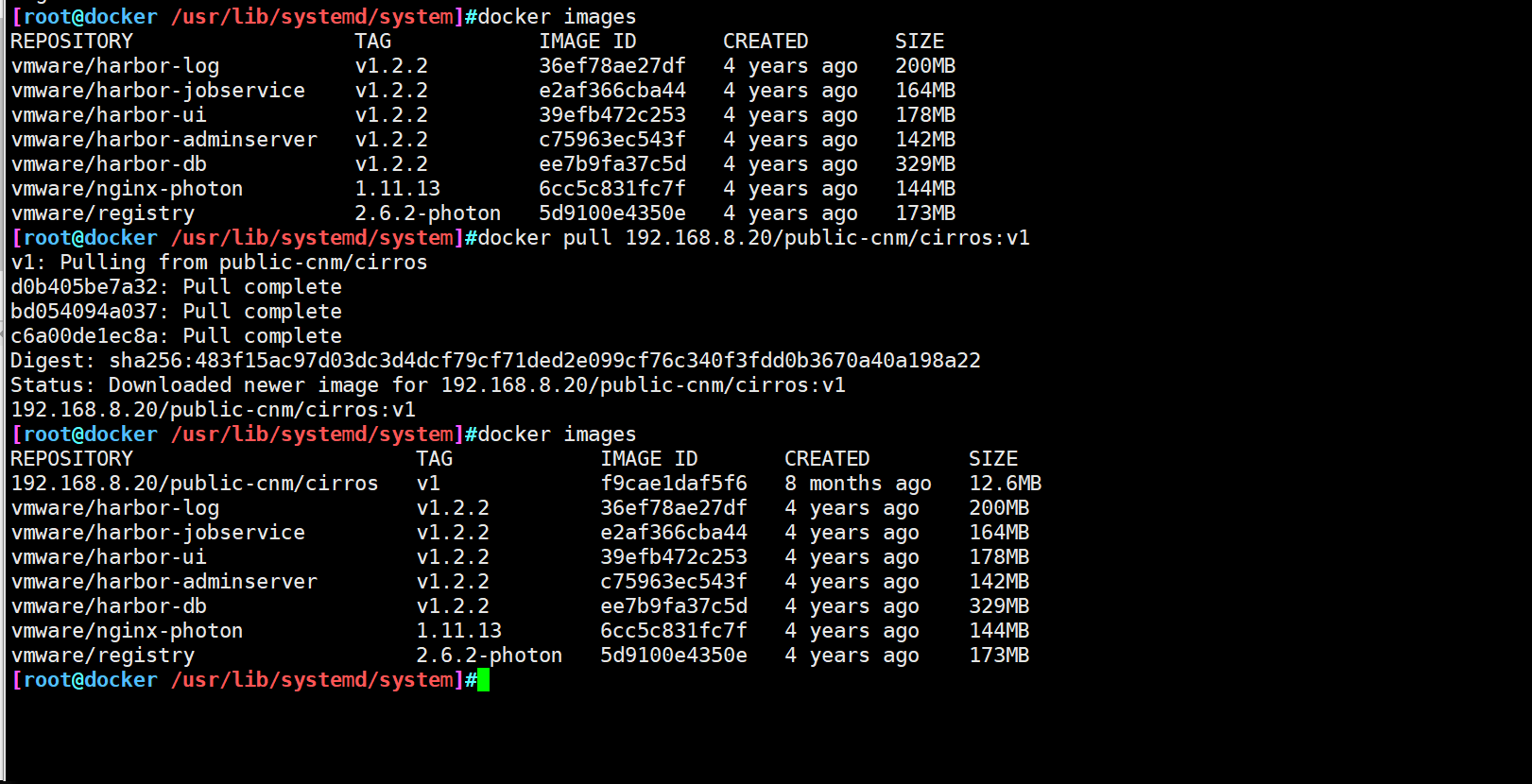

• 从私有仓库下载

docker pull 192.168.8.20/public-cnm/cirros:v1

总结

• docker-harbor 镜像仓库是本地私有镜像仓库，用于保存项目/企业/平台内部经常使用的镜像/自定义的镜像，用于给 docker/K8S 使用

• docker-harbor 服务由多个子功能模块组成，UI，NGINX，MySQL，PROXY，registry，proxy，adminserver，jobserver，docker-harbor 使用docker-compose 的方式将以上的子功能模块以容器的形式部署/展现出来，并且进行统一的编排管理

• docker-harbor 的使用
  ① tar解压
  ② 上传docker-compose 命令工具，给予执行权限
  ③ 执行install.sh 脚本
  ④ 在 docker 的 systemd 管理服务的 docker.service 启动文件中，添加 insecure-registry 192.168.8.20（harbor仓库位置）并且重载守护进程systemctl daemon-reload 和启动容器docker restart docker 让本地的docker可以识别并登录本地私有仓库（docker login）
  ⑤ 上传镜像必要操作：docker tag source_image_name:tag 192.168.8.20/project_name/image_name:TAG
  再docker push 192.168.8.20/project_name/image_name:TAG

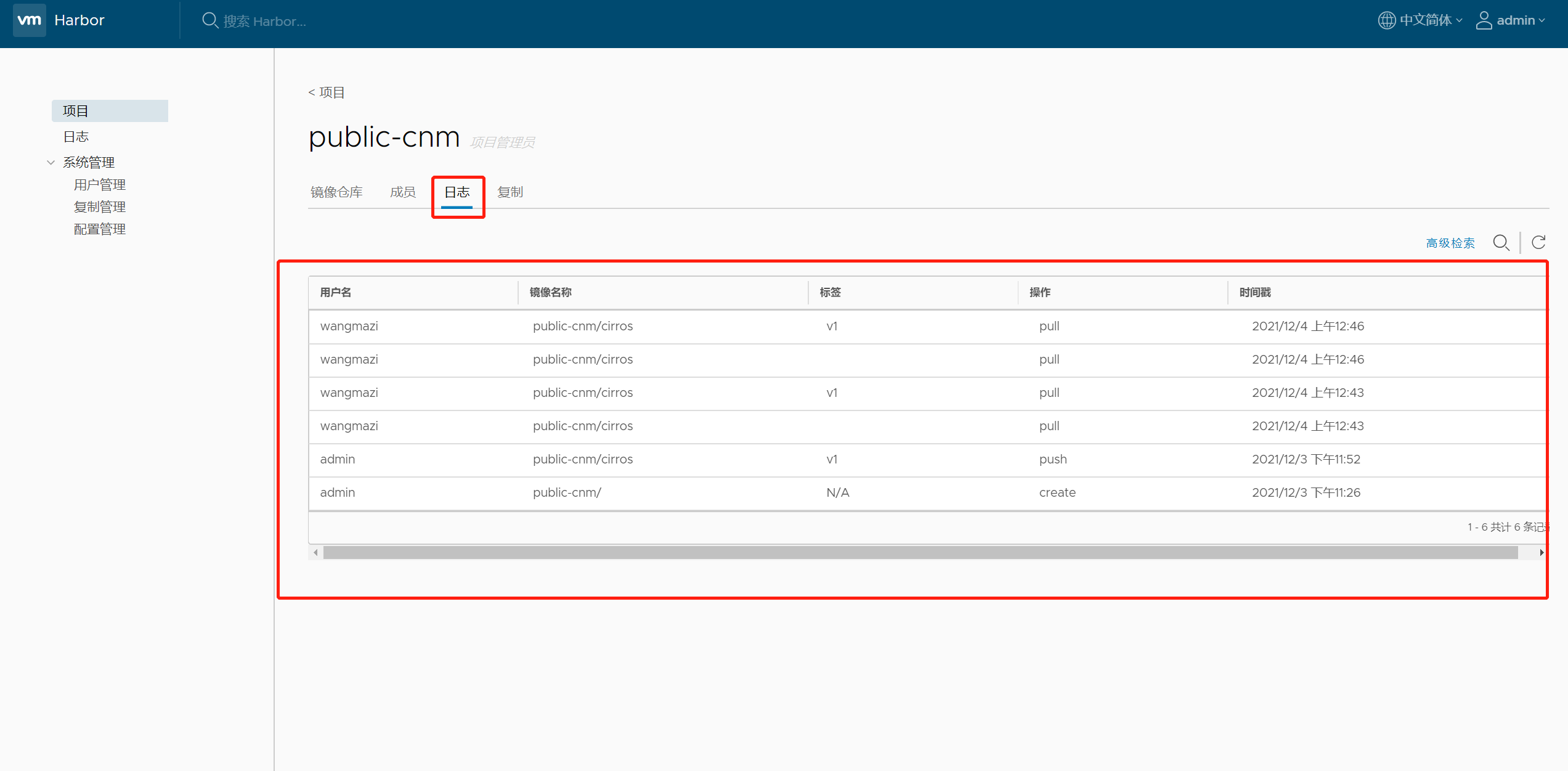

• harbor-UI 界面操作
  ① 可以进行用户/角色的创建和权限管理
  ② 认证管理：数据库/ldap
  ③ 镜像操作日志管理
  ④ token 令牌管理

docker-compose 是如何编排管理容器的？
① docker-compose 可以定义镜像拉取的方式——》1.docker-hub 公共仓库拉取 2.dockerfile 自定义构建镜像
② docker-compose 可以指定镜像的挂载、镜像中服务的端口暴露、可以指定network网络、可以指定env环境变量、可以指定重启策略等
补充：docker-compose 就是用来批量管理镜像、容器的一个技术
