一、概述

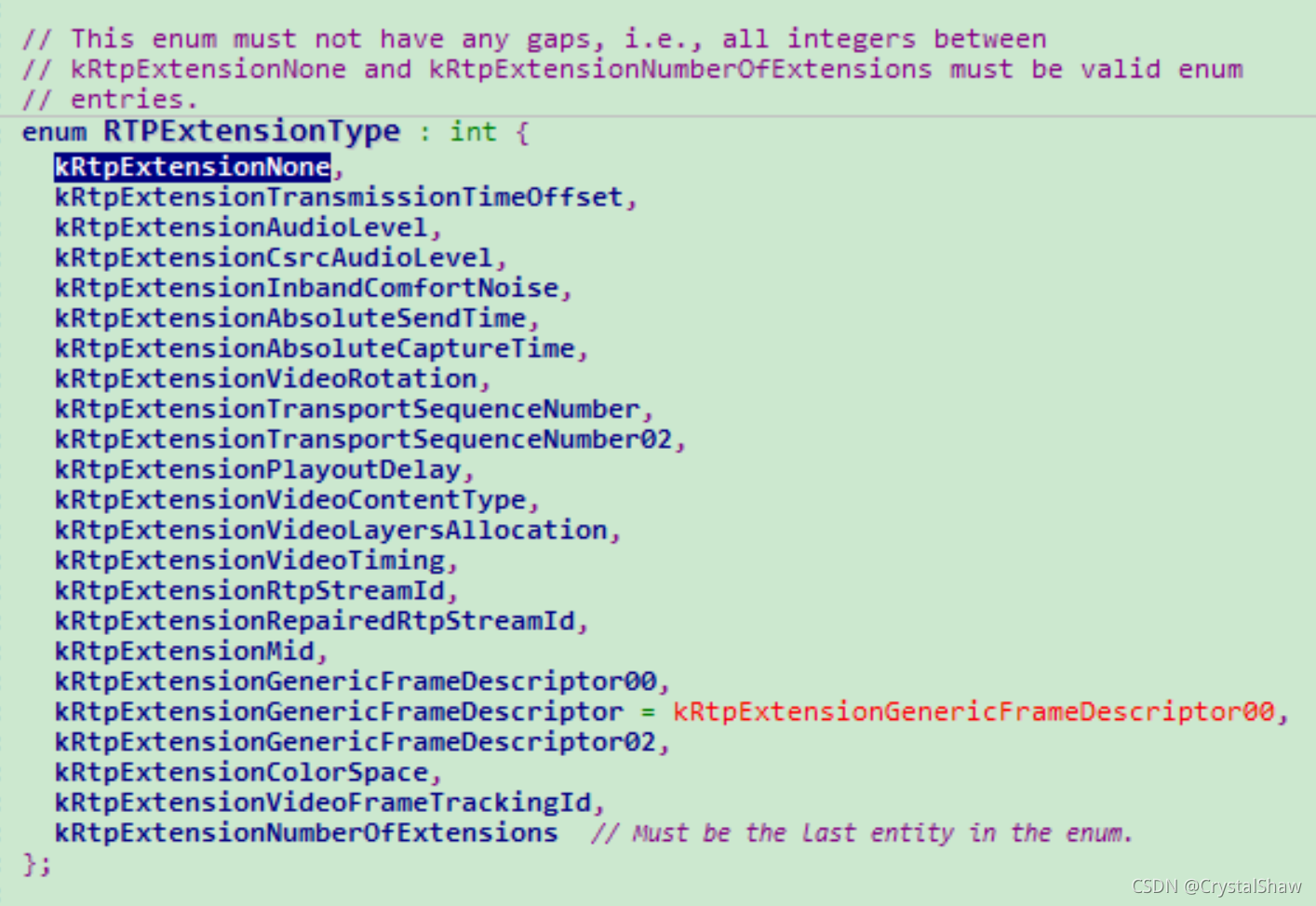

如上图所示webrtc里面有很多扩展头，用于在RTP报文头里面传递一些信息给对端。

这些扩展头的ID值没有标准定义，都是在SDP里面动态协商。

webrtc作为发送端，他的RTP扩展头ID值是可以根据接受到的sdp answer动态配置。参见下面《二、解析sdp的extension，并注册ExtensionMap》。

webrtc作为接收端，他需要配置对端发送过来的extension扩展头ID，如下就是将本地配置封装成SDP的过程。

二、封装CreateOffer

1、获取默认的extension扩展头配置

wWinMain
->MainWnd::PreTranslateMessage
->MainWnd::OnDefaultAction
->Conductor::ConnectToPeer
->Conductor::InitializePeerConnection
->Conductor::AddTracks
->PeerConnection::AddTrack
->RtpTransmissionManager::AddTrack
->RtpTransmissionManager::AddTrackUnifiedPlan
->RtpTransmissionManager::CreateAndAddTransceiver
----->ChannelManager::GetSupportedAudioRtpHeaderExtensions
----->RtpTransceiver::RtpTransceiver

2、将extension扩展头封装到sdp中

wWinMain
->MainWnd::PreTranslateMessage
->MainWnd::OnDefaultAction
->Conductor::ConnectToPeer
->SdpOfferAnswerHandler::CreateOffer
->SdpOfferAnswerHandler::GetOptionsForOffer
->SdpOfferAnswerHandler::GetOptionsForUnifiedPlanOffer
->MediaDescriptionOptions::GetMediaDescriptionOptionsForTransceiver
->RtpTransceiver::HeaderExtensionsToOffer

3、代码详解

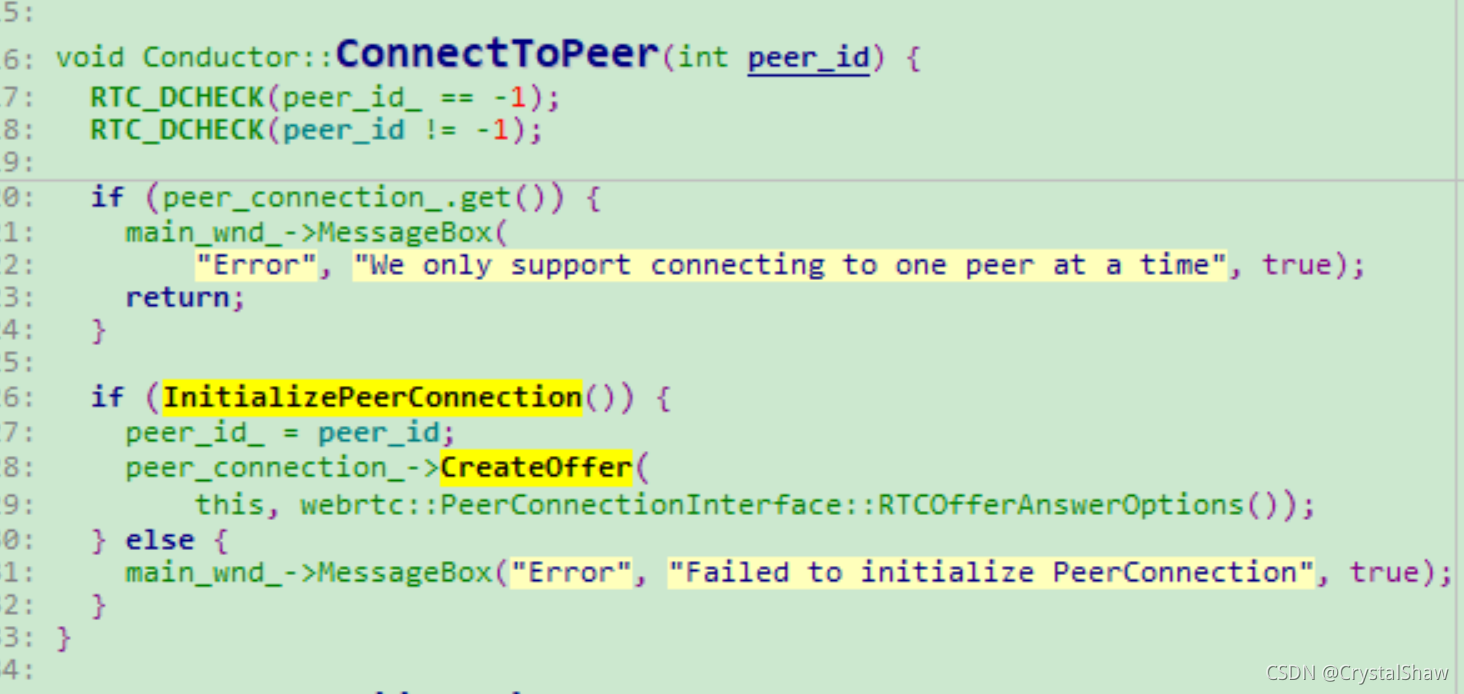

1、Conductor::ConnectToPeer：获取及封装extension的sdp

2、RtpTransmissionManager::CreateAndAddTransceiver获取音视频的extension信息

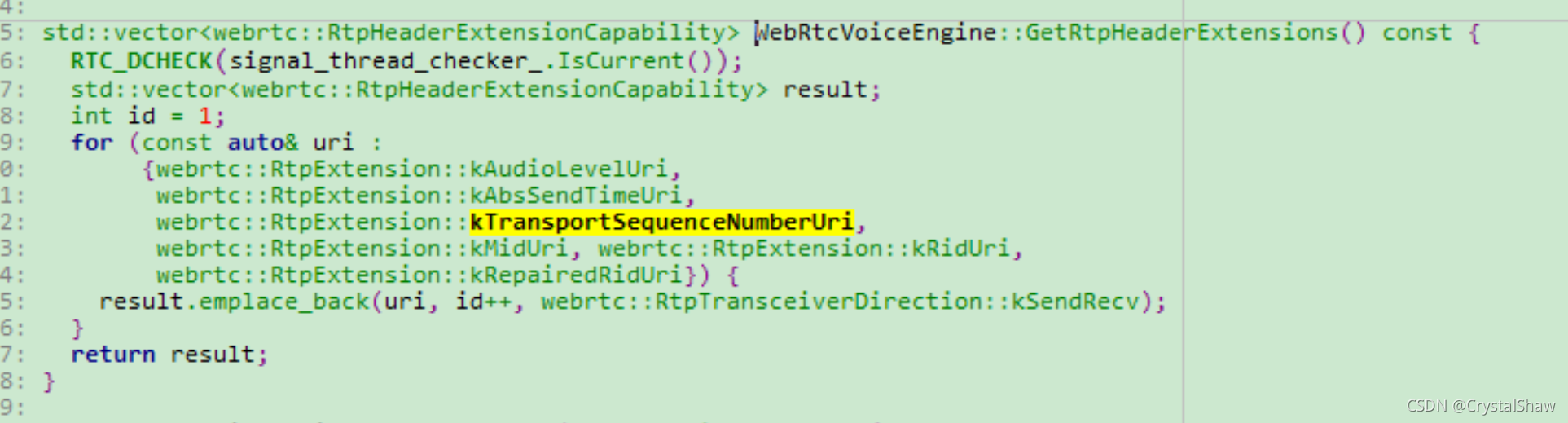

3、WebRtcVoiceEngine::GetRtpHeaderExtensions：获取音频默认扩展头

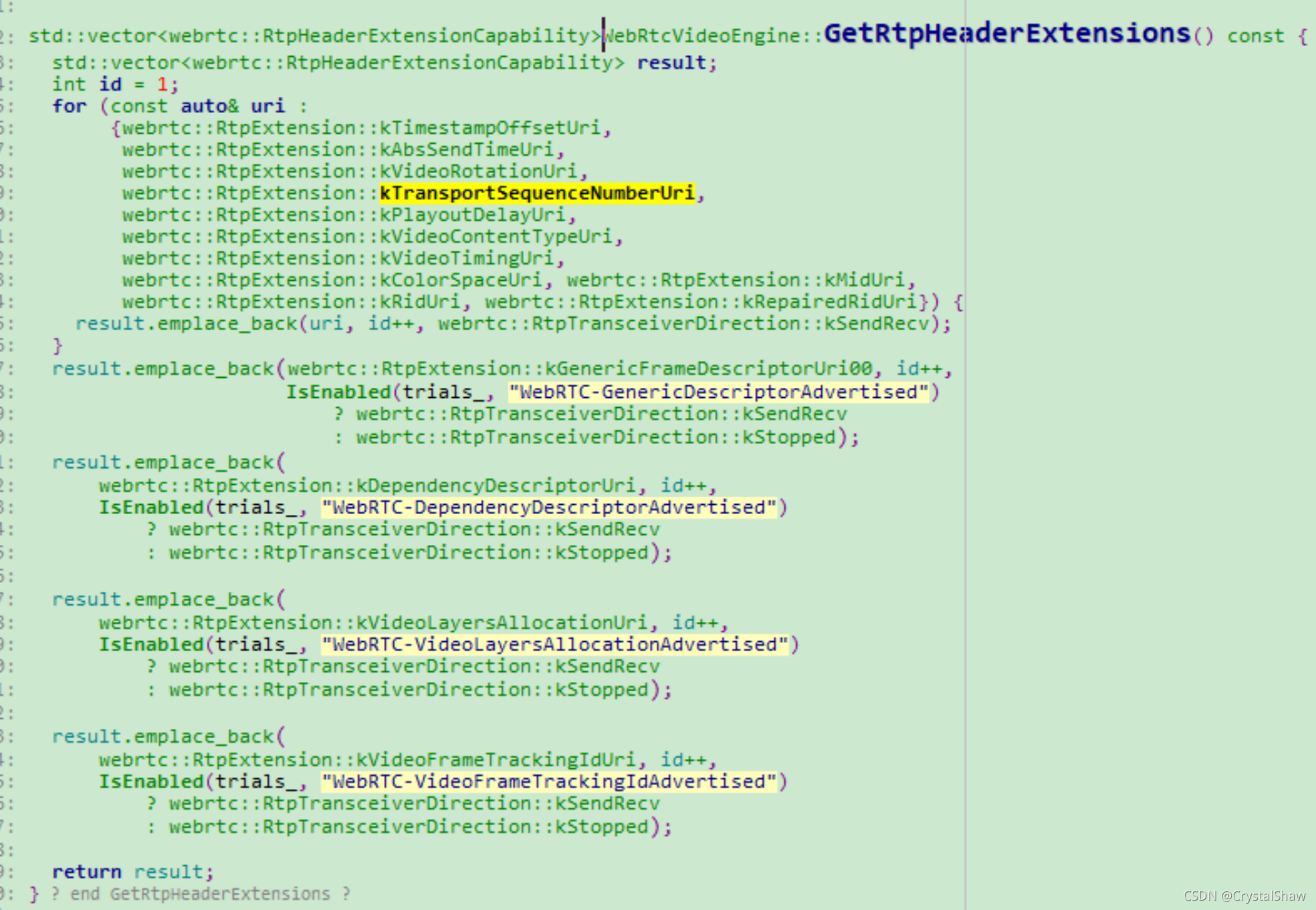

4、WebRtcVideoEngine::GetRtpHeaderExtensions：获取视频默认扩展头

5、配置sdp的extension全局遍历

二、解析sdp的extension，并注册ExtensionMap

wWinMain
->Win32Window::WndProc
->Win32SocketServer::MessageWindow::OnMessage
->Win32SocketServer::Pump
->Thread::Dispatch
->WebRtcSessionDescriptionFactory::OnMessage
->Conductor::OnSuccess
->PeerConnectionProxyWithInternal<webrtc::PeerConnectionInterface>::SetLocalDescription
->SdpOfferAnswerHandler::SetLocalDescription
->SdpOfferAnswerHandler::DoSetLocalDescription
->SdpOfferAnswerHandler::ApplyLocalDescription
->SdpOfferAnswerHandler::UpdateSessionState
->SdpOfferAnswerHandler::PushdownMediaDescription
->BaseChannel::SetRemoteContent
VideoChannel::SetRemoteContent_w 或者 VoiceChannel::SetRemoteContent_w

1、音频分支

VoiceChannel::SetRemoteContent_w 分支
->WebRtcVoiceMediaChannel::SetSendParameters
->AudioSendStream::ConfigureStream
->ModuleRtpRtcpImpl2::RegisterRtpHeaderExtension
->RTPSender::RegisterRtpHeaderExtension
->RtpHeaderExtensionMap::Register

2、视频分支
VideoChannel::SetRemoteContent_w 分支
WebRtcVideoChannel::SetSendParameters
->WebRtcVideoChannel::ApplyChangedParams
->WebRtcVideoChannel::WebRtcVideoSendStream::SetCodec
->WebRtcVideoChannel::WebRtcVideoSendStream::RecreateWebRtcStream
->internal::Call::CreateVideoSendStream
->internal::Call::CreateVideoSendStream
->VideoSendStream::VideoSendStream
->RtpTransportControllerSend::CreateRtpVideoSender
->RtpVideoSender::RtpVideoSender
->ModuleRtpRtcpImpl2::RegisterRtpHeaderExtension
->RTPSender::RegisterRtpHeaderExtension
->RtpHeaderExtensionMap::Register
