Linux下自动生成c++ UML图

对于一个庞大的项目，如果能搞清楚类的继承关系，并用图示的形式表示出来，那么可能会大大加快对项目的理解。

要做到这一点其实也非常简单，首先，我们需要使用两个工具Graphviz + Doxygen。

软件安装

安装Graphviz

sudo apt install graphviz

安装Doxygen

sudo apt install doxygen

使用

进入项目文件根目录

生成配置文件

doxygen -g Doxygen.config

修改配置文件
将配置文件中的下列配置进行修改，其他配置可以按照需求修改

EXTRACT_ALL            = YES
HAVE_DOT               = YES
UML_LOOK               = YES
RECURSIVE              = YES

运行

doxygen Doxygen.config

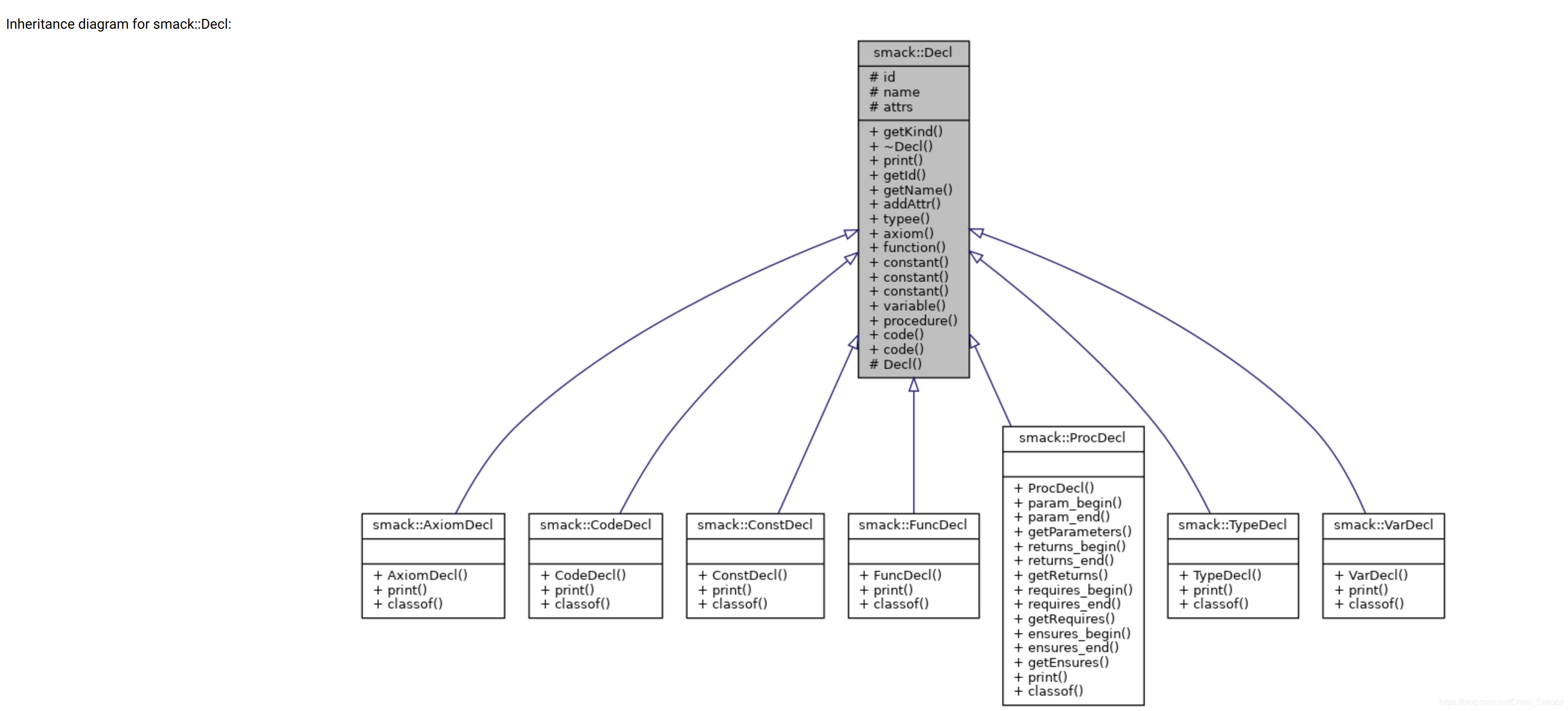

最终效果
