本文详细介绍了Vue插件vue-org-tree的使用，从安装、基本创建到深入的事件处理和API应用，包括点击事件、移入移出等交互功能，并提供了示例代码。

前言

最近公司项目（Vue + Element ）需求有用到 tree ，所以呢我去网上找了很多插件，都不是很符合我的要求。最后在GitHub上面找到了一款插件是 iview 的组织结构树 vue-org-tree ,但是由于文档不是特别易懂，自己踩了很多坑。不过定制性特别高，基本上会用到的方法都有了。所以今天来给大家讲解下。

安装

NPM

# use npm
npm i vue2-org-tree

# use yarn
yarn add vue2-org-tree

安装 loader

温馨提示：不安装less-loader基本上都会报错

npm install --save-dev less less-loader

Import Plugins

import Vue from 'vue'
import Vue2OrgTree from 'vue2-org-tree'

Vue.use(Vue2OrgTree)

CDN

# css
<link href="https://unpkg.com/vue2-org-tree@1.1.0/dist/style.css">

# js
<script src="https://unpkg.com/vue@2.5.17/dist/vue.js"></script>
<script src="https://unpkg.com/vue2-org-tree@1.1.0/dist/index.js"></script>

简单起步

严老湿这边呢，就直接使用Vue-cli起步了，vue-org-tree 安装成功之后，我们就直接使用了，在Vue页面或者组件中使用vue2-org-tree 标签，动态绑定data

基本创建

<vue2-org-tree :data="data"/>

data数据放入页面中

id 每个元素不同的ID ，label为name， children为自己的子集数据

data: {
        id: 0,
        label: "XXX科技有限公司",
        children: [
          {
            id: 2,
            label: "产品研发部",
            children: [
              {
                id: 5,
                label: "研发-前端"
              },
              {
                id: 6,
                label: "研发-后端"
              },
              {
                id: 9,
                label: "UI设计"
              },
              {
                id: 10,
                label: "产品经理"
              }
            ]
          },
          {
            id: 3,
            label: "销售部",
            children: [
              {
                id: 7,
                label: "销售一部"
              },
              {
                id: 8,
                label: "销售二部"
              }
            ]
          },
          {
            id: 4,
            label: "财务部"
          },
          {
            id: 9,
            label: "HR人事"
          }
        ]
      }

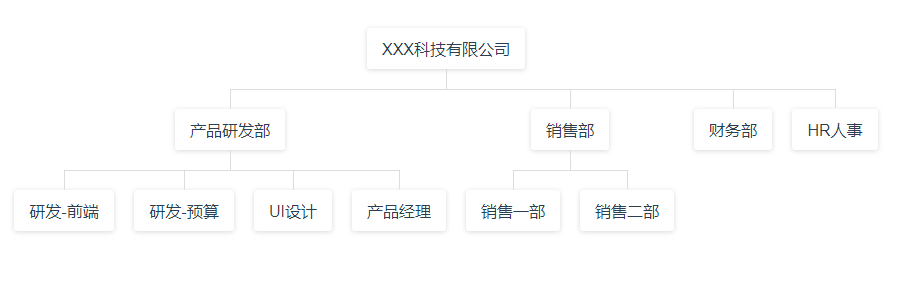

效果图：

排列方式

刚刚我们看到的是默认排列方式，其实还有一种排列方式，我们一起来看看

水平排列

horizontal 是水平排列方式，我们来实践一下吧，它的参数是true、false

<vue2-org-tree
    :data="data"
    :horizontal="true"
/>

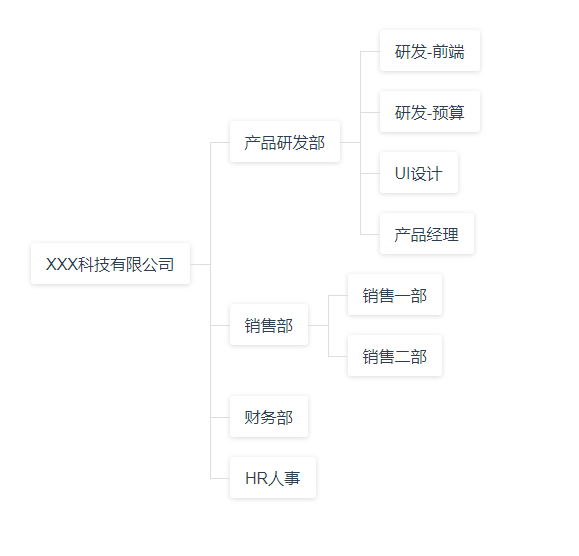

看看效果如何：

修改背景色

使用 label-class-name 我们还可以动态绑定自定义class

<vue2-org-tree
    :data="data"
    :horizontal="true"
    :label-class-name="labelClassName"
/>

我们一起来尝试一下吧！

js:

 data() {
    return {
	labelClassName:"bg-color-orange"
    }
 }

css：

.bg-color-orange{
    color: #fff;
    background-color: orange;
}

看看效果图

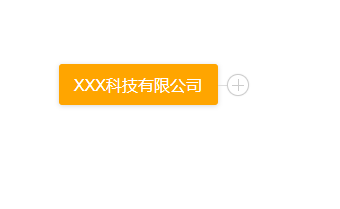

折叠展示

折叠展示效果

<vue2-org-tree
    :data="data"
    :horizontal="true"
    :label-class-name="labelClassName"
    collapsable
/>

折叠效果是有了，那么怎么展开呢？

<vue2-org-tree
    :data="data"
    :horizontal="true"
    :label-class-name="labelClassName"
    collapsable
    @on-expand="onExpand"
/>

js:

collapse(list) {
   var _this = this;
    list.forEach(function(child) {
        if (child.expand) {
          child.expand = false;
        }
        child.children && _this.collapse(child.children);
	});
},
onExpand(e,data) {
    if ("expand" in data) {
       data.expand = !data.expand;
    	if (!data.expand && data.children) {
       		this.collapse(data.children);
    	}
    } else {
        this.$set(data, "expand", true);
    }
},

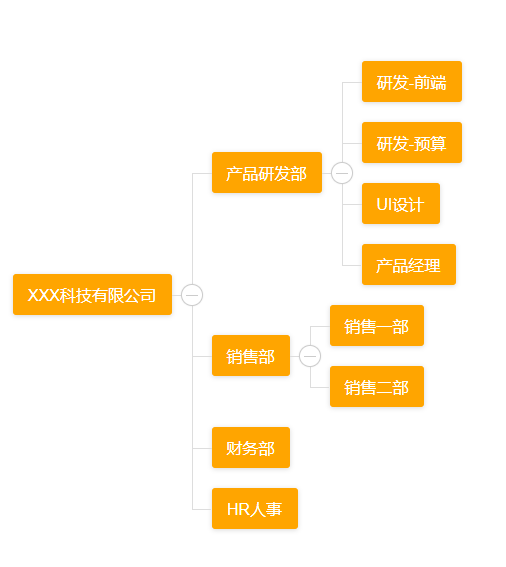

请看效果图：

问题又来了，默认展开如何实现？

请看大屏幕

toggleExpand(data, val) {
    var _this = this;
    if (Array.isArray(data)) {
        data.forEach(function(item) {
          _this.$set(item, "expand", val);
          if (item.children) {
            _this.toggleExpand(item.children, val);
          }
      	});
    } else {
        this.$set(data, "expand", val);
        if (data.children) {
          _this.toggleExpand(data.children, val);
        }
    }
}

在请求完数据之后直接调用,或者生命周期调用，可以自由发挥

第一个参数是你的资源data，第二个参数是全部展开或否

this.toggleExpand(this.data,true)

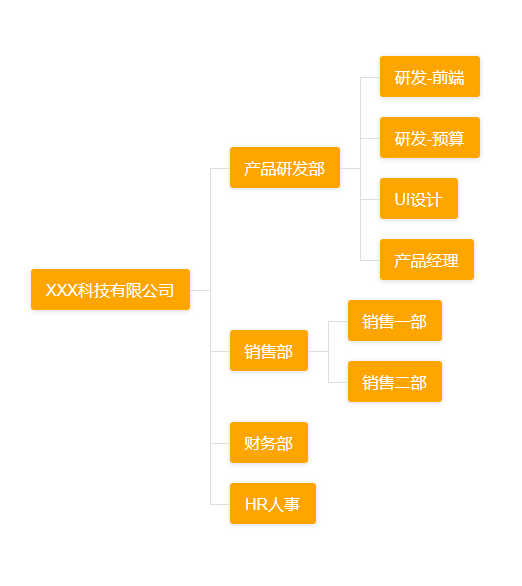

上效果图：

深入观察

vue2-org-tree 向我们抛出了几个事件，我们先看看有哪些事件

点击事件

on-node-click 就是被抛出的点击事件

<vue2-org-tree
	:data="data"
	@on-node-click="NodeClick"
/>

我们在方法里面写一个NodeClick用来接受点击触发的值

NodeClick(e,data){
	console.log(e)
    // e 为 event
	console.log(data)
    // 当前项的所有详情 如：id label children
}

打印结果：

// e 的打印
{
    isTrusted: true
    screenX: 720
    screenY: 308
    clientX: 720
    clientY: 205
    ctrlKey: false
    shiftKey: false
    altKey: false
    metaKey: false
    button: 0
    buttons: 0
    relatedTarget: null
    pageX: 720
    ......
}
// data的打印
{
    id: 2
    label: "产品研发部"
    children: Array(4)
}

移入移出

它还向我们抛出了移入移出事件，返回值与点击事件大致相同

<vue2-org-tree
    :data="data"
    :horizontal="true"
    :label-class-name="labelClassName"
    collapsable
    @on-expand="onExpand"
    @on-node-mouseover="onMouseover"
    @on-node-mouseout="onMouseout"
/>

拓展移入移出

来了老弟？我们做移入移出，肯定是要有功能的对不对？

每当我们的鼠标移入到小盒子里就出现一个模态框用来展示data内容

<vue2-org-tree
    :data="data"
    :horizontal="true"
    name="test"
    :label-class-name="labelClassName"
    collapsable
    @on-expand="onExpand"
    @on-node-mouseover="onMouseover"
    @on-node-mouseout="onMouseout"
/>
<!-- 创建浮窗盒子 -->
<div v-show="BasicSwich" class="floating">
    <p>ID:{{BasicInfo.id}}</p>
    <p>Name:{{BasicInfo.label}}</p>
</div>

js:

// 声明变量
data() {
    return {
	BasicSwich:false,
	BasicInfo:{id:null,label:null}
    }
}
// 方法
onMouseout(e, data) {
    this.BasicSwich = false
},
onMouseover(e, data) {
    this.BasicInfo = data;
    this.BasicSwich = true;
    var floating =  document.getElementsByClassName('floating')[0];
    floating.style.left = e.clientX +'px';
    floating.style.top = e.clientY+'px';
},

css:

/* 盒子css */
.floating{
    background: rgba(0, 0, 0, 0.7);
    width: 160px;
    height: 100px;
    position: absolute;
    color: #fff;
    padding-top: 15px;
    border-radius: 15px;
    padding-left: 15px;
    box-sizing: border-box;
    left:0;
    top: 0;
    transition: all 0.3s;
    z-index: 999;
    text-align: left;
    font-size: 12px;
}

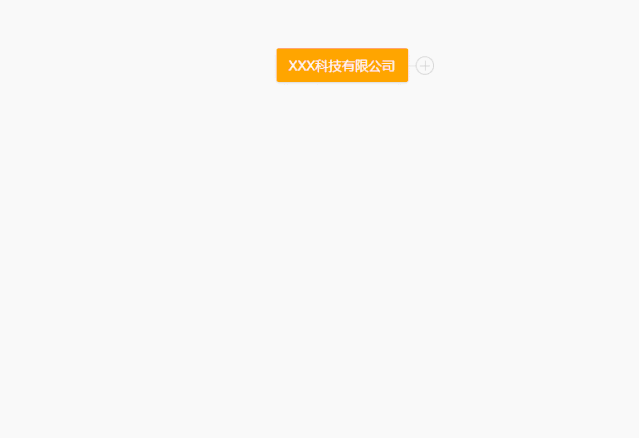

上效果图：

API

props

prop	descripton	type	default
data		`Object`
props	configure props	`Object`	`{label: 'label', children: 'children', expand: 'expand'}`
labelWidth	node label width	`String` \| `Number`	`auto`
collapsable	children node is collapsable	`Boolean`	`true`
renderContent	how to render node label	`Function`	-
labelClassName	node label class	`Function` \| `String`	-
selectedKey	The key of the selected node	`String`	-
selectedClassName	The className of the selected node	`Function` \| `String`	-

events

event name	descripton	type
click	Click event	`Function`
mouseover	onMouseOver event	`Function`
mouseout	onMouseOut event	`Function`

Call events

on-expand

鼠标点击时调用它。

params e Event
params data Current node data

on-node-click

well be called when the node-label clicked

params e Event
params data Current node data

on-node-mouseover

当鼠标悬停时调用它。

params e Event
params data Current node data

on-node-mouseout

当鼠标离开时调用它。

params e Event
params data Current node data

总结

最后附上Git地址：https://github.com/CrazyMrYan/vue2-org-tree

预览地址：http://crazy.lovemysoul.vip/gitdemo/vue2-org-tree
