OSPF开放最短路径优先协议（二），接上一篇，看了包会的☞

OSPF开放最短路径优先协议（二）加大实验

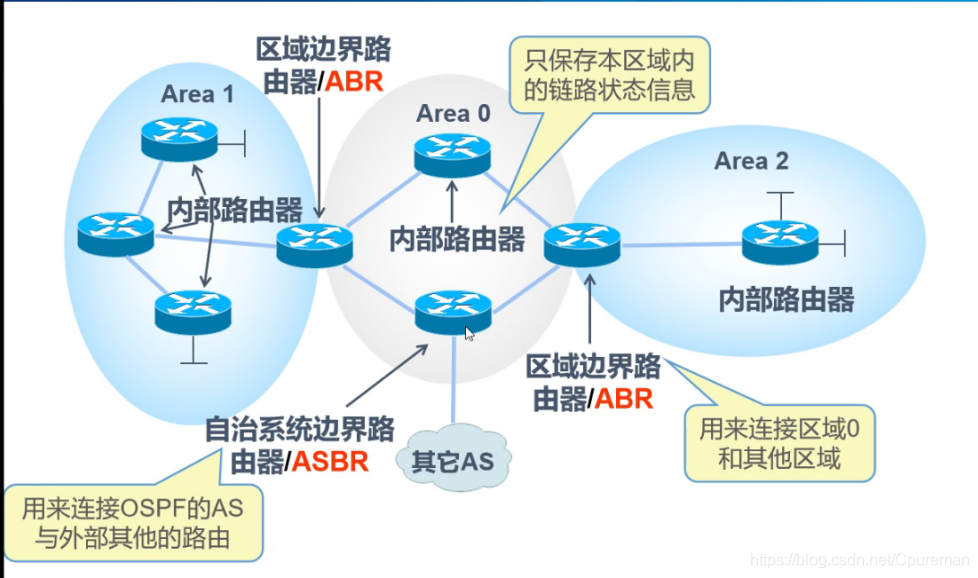

一.OSPF的路由器类型：

AS：自治系统路由器
ABR:用来连接其他区域和区域0的路由器（注意必须一边是骨干区域）
ASBR：只是连接两个不同区域的路由器

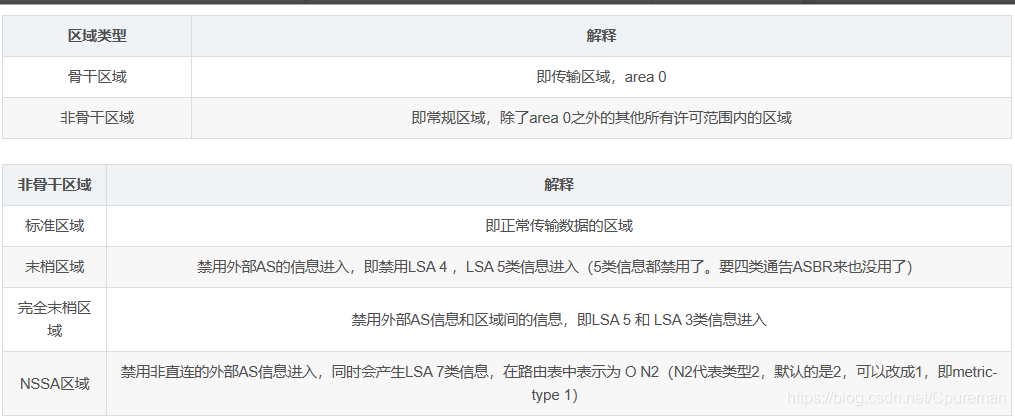

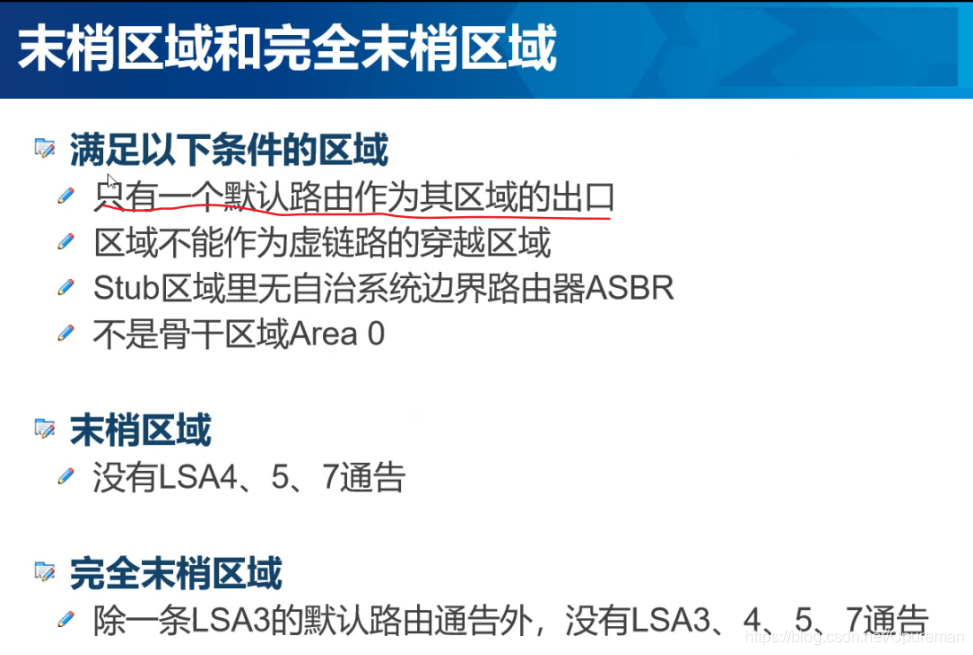

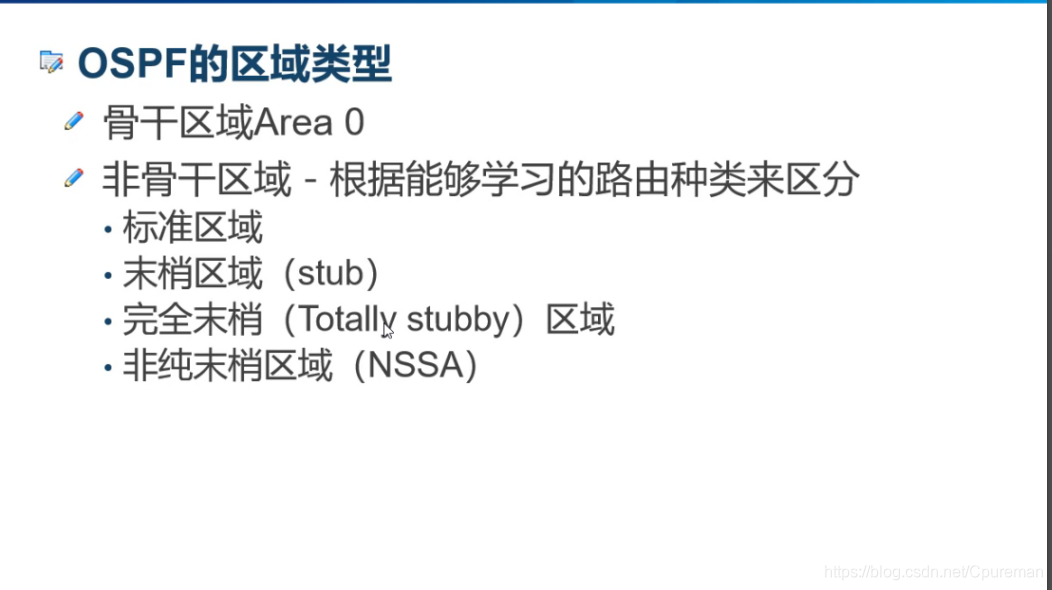

二.OSPF的区域类型：

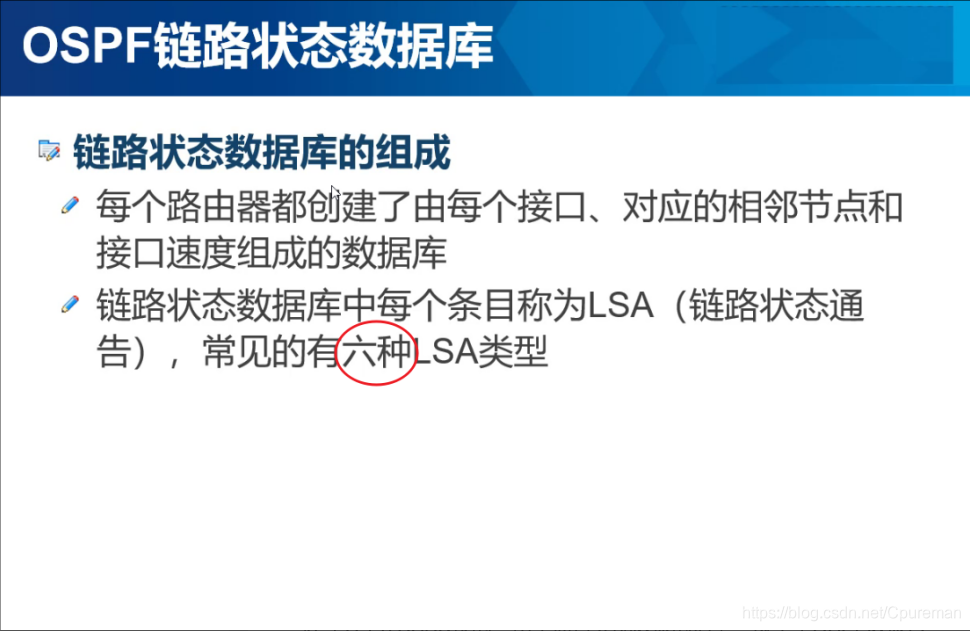

三.OSPF链路状态数据库：

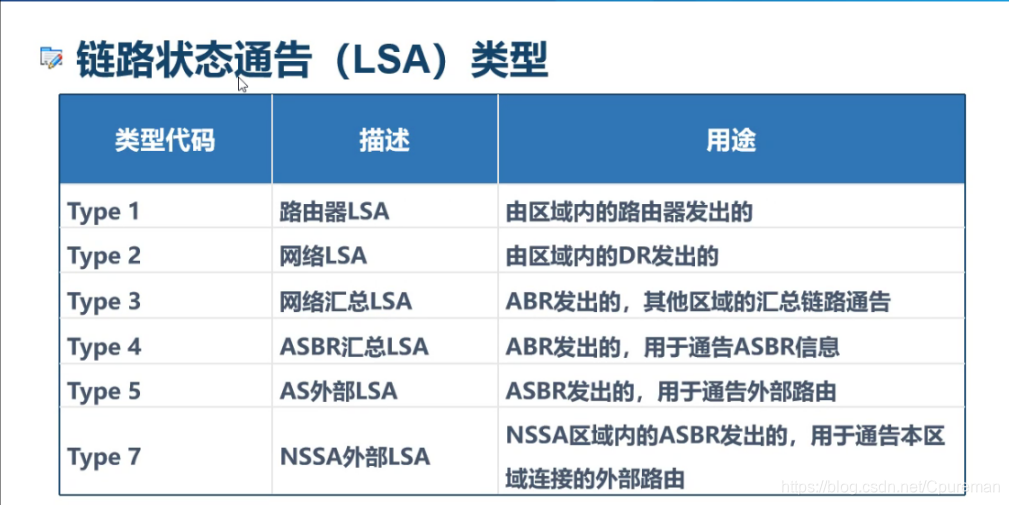

3.1 常见的的六种LSA

1.TYPE1:所有的OSPF路由器都会发一类

2.TYPE2:由区域内的大哥发,只在区域内传播

3.TYPE3:骨干区域ABR发出，汇总其他区域的信息，相邻的两个区域传播

4.TYPE4:ABR发的，用于传达ASBR发送过来的信息，传送到骨干区域area 0，ABR产生，向和ASBR不在同一区域的其他区域传播，用于表示ASBR

5.TYPE5:ASBR发的，用于通告外部区域的信息，像整个OSPF区域传播，描述路由信息

6.TYPE7：NSSA区域中的ASBR产生，用于向NSSA区域通告外部路由，优化作用

实验：OSPF大实验

1.实验目的：

内部PC能够和公网的PC建立连接

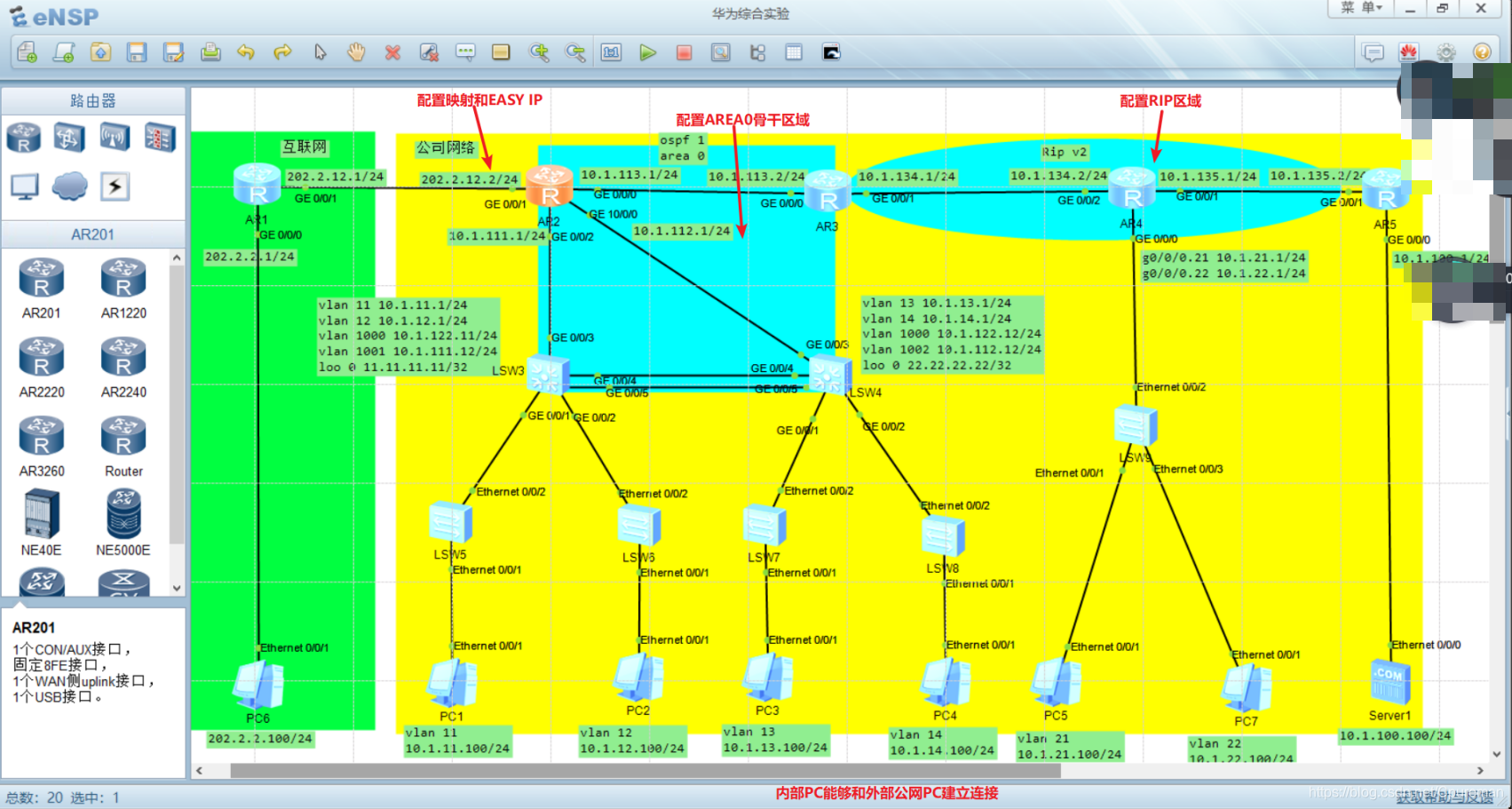

2.实验环境：

5个路由器，2个三层交换机，5个二层交换机，7个PC

3.推荐步骤：

一.先配置RIP区域的路由器和交换机信息

二.配置AREA区域的路由器和交换机信息

三.配置公网区域的路由器信息，配置映射

四.用内网的PC PING通公网的PC

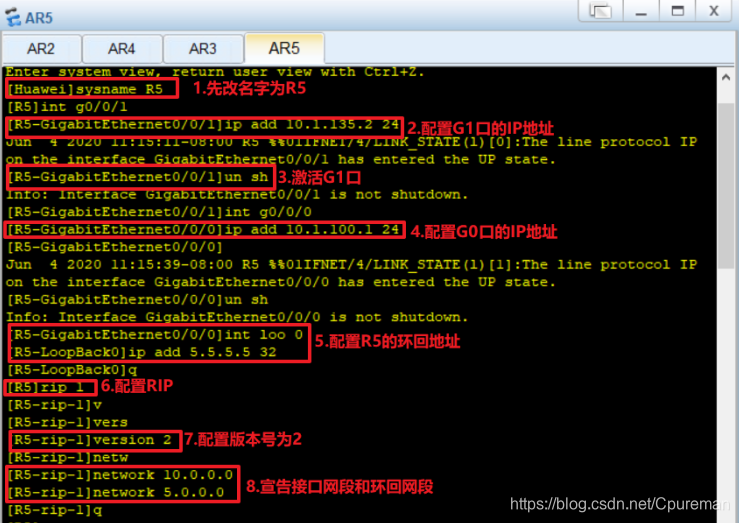

1.环境搭建好后先配置路由器R5，按照图中步骤配置

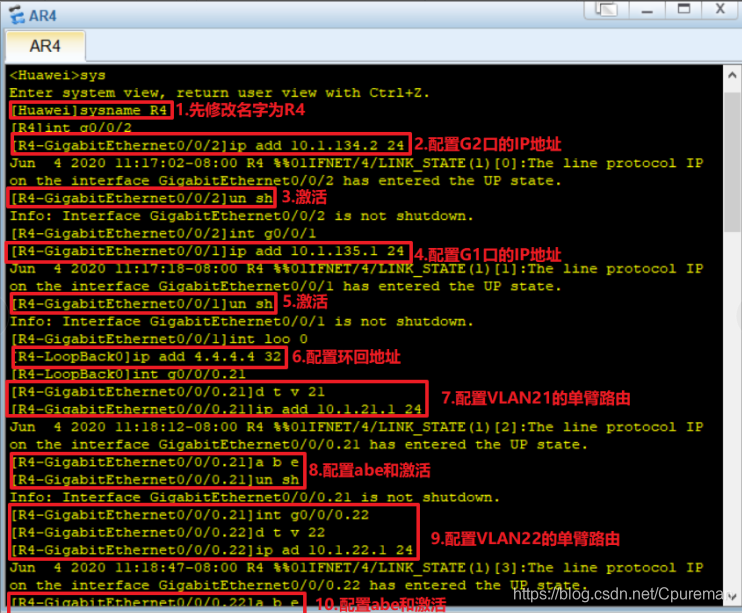

2. R5配置完毕后，根据图中顺序配置R4

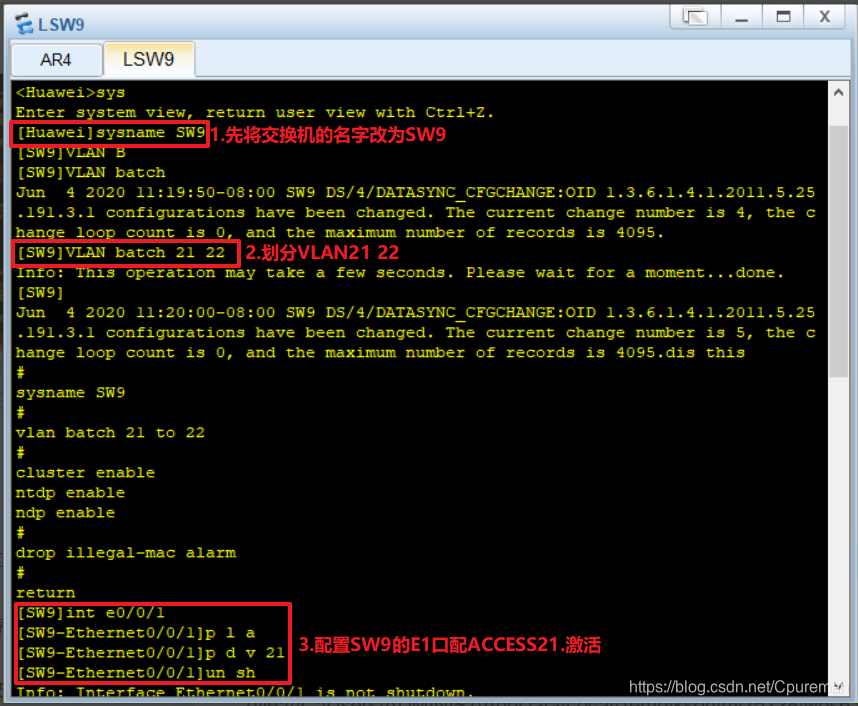

3.R4配置完毕后。按照顺序往下配置二层交换机SW9

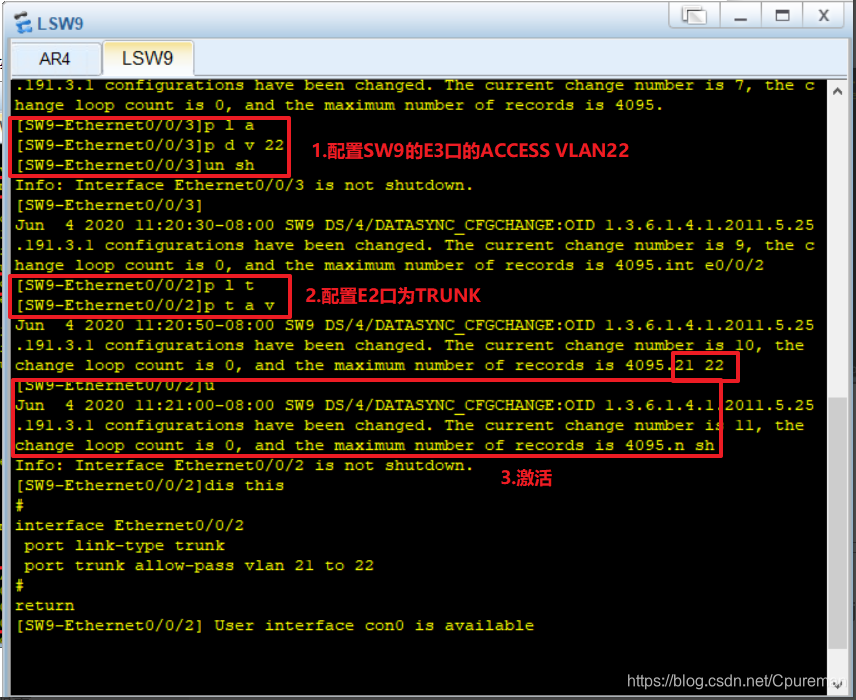

4.按照图中顺序配置交换机的SW9的E3口ACCESS， E2口TRUNK

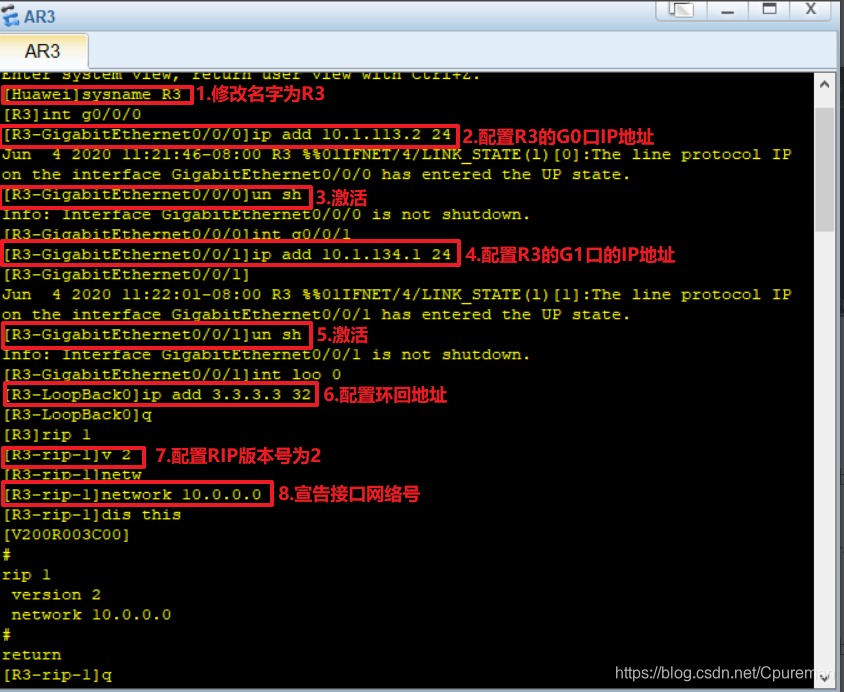

5.交换机SW9配置结束后，配置路由器R3，按照图中顺序配置

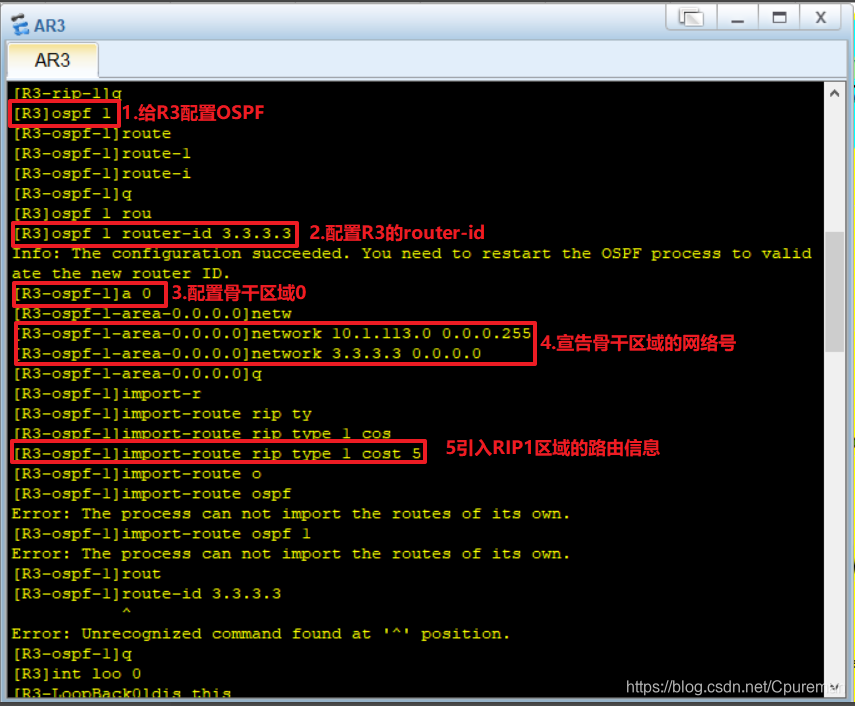

6.按照图中顺序配置R3的ospf 和映入RIP1区域的路由信息

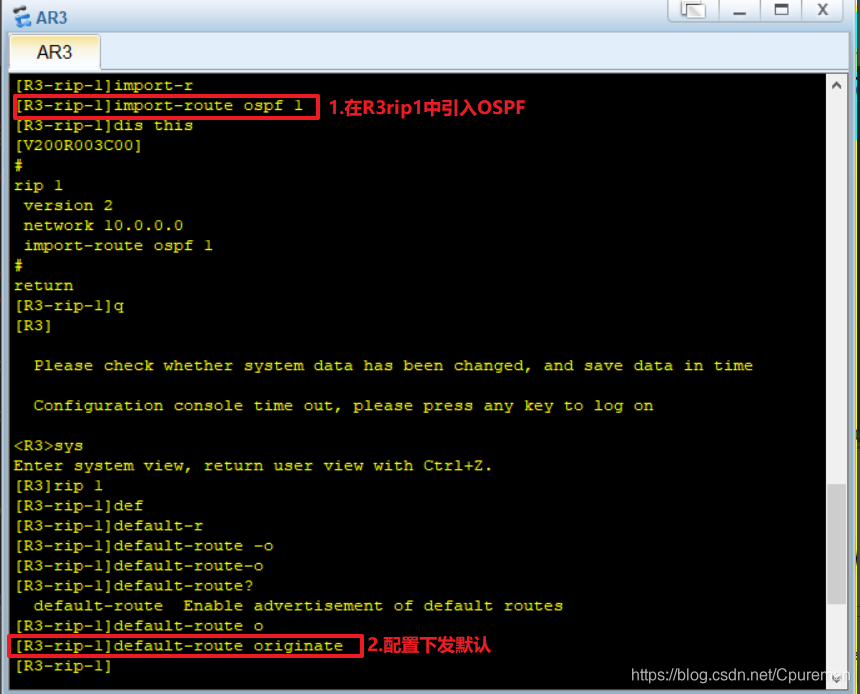

7.按照图中步骤配置,在RIP中引入OSPF，配置下发默认

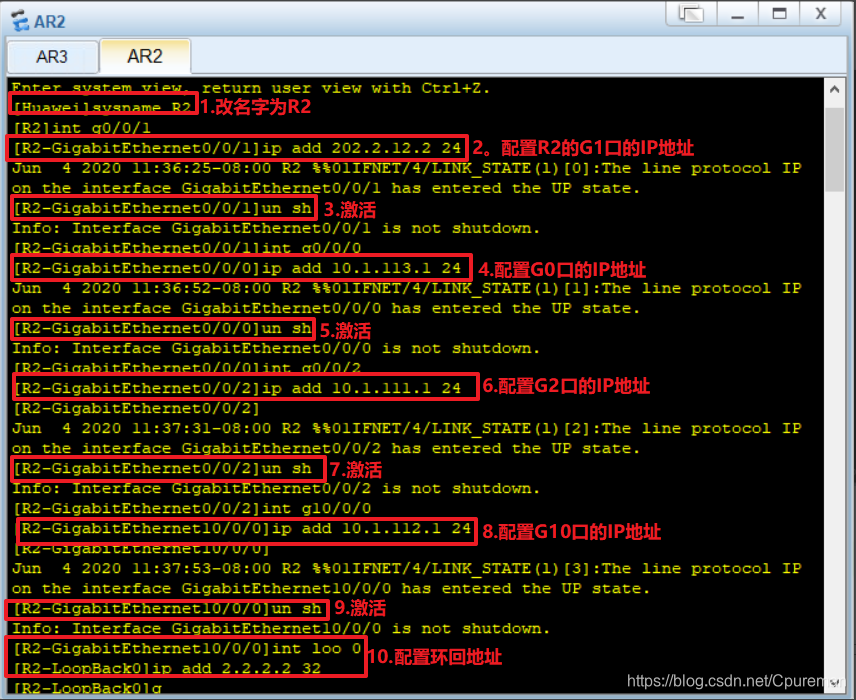

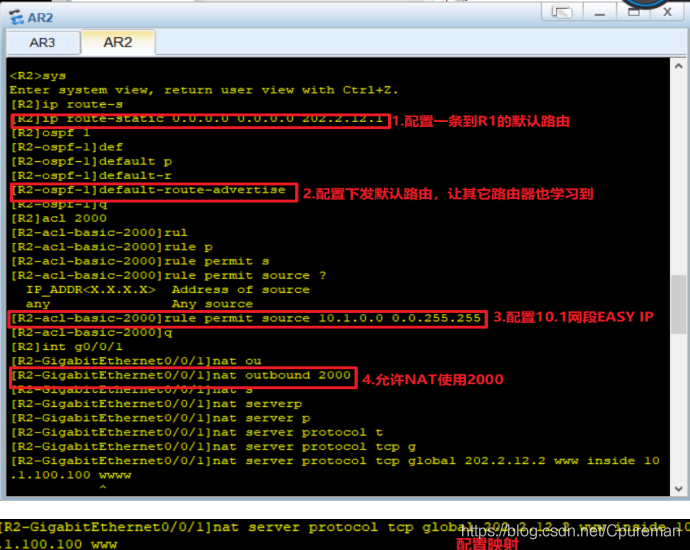

8.按照图中步骤配置路由器R2的信息

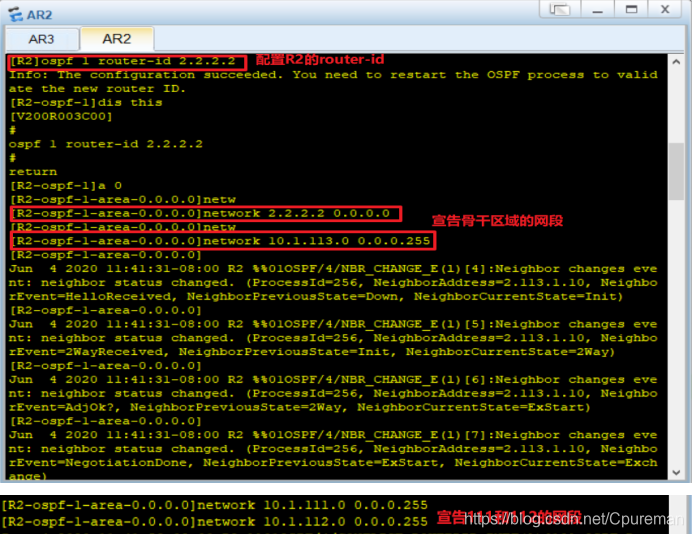

9.按照图中步骤配置R2的router-id,宣告骨干区域的网段

10.按照图中步骤依次配置R2

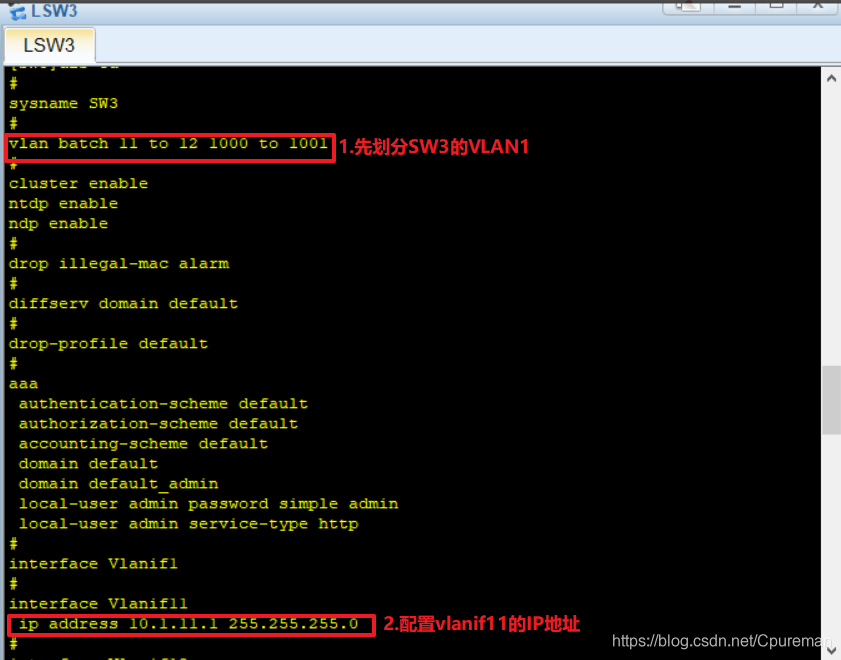

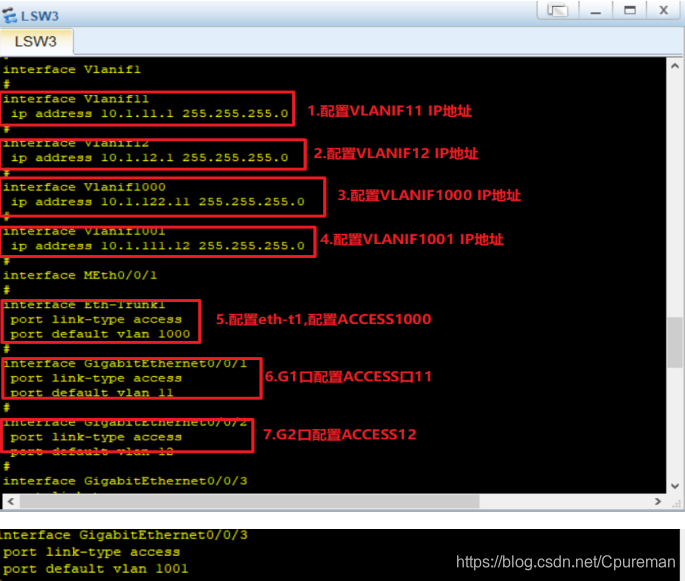

11.按照图中步骤划分SW3的VLAN

12.配置CLANIF地址，给接口划分VLAN1

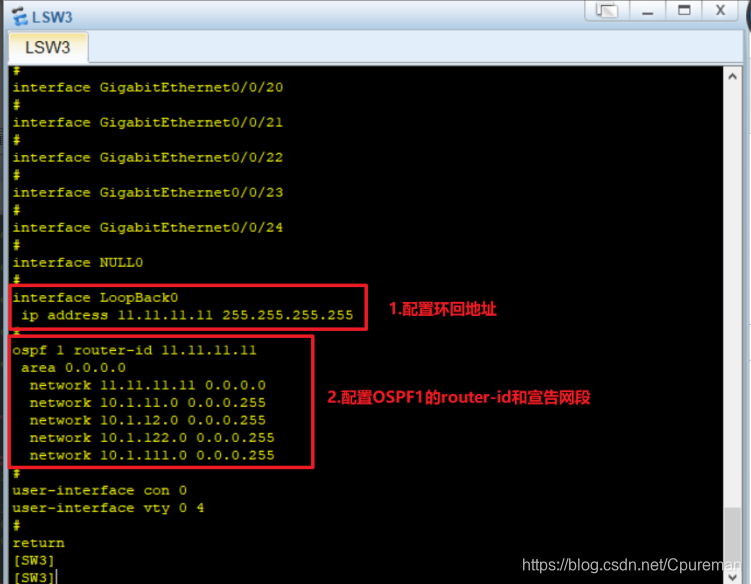

13.按照图中步骤配置环回地址和宣告OSPF1的router-id

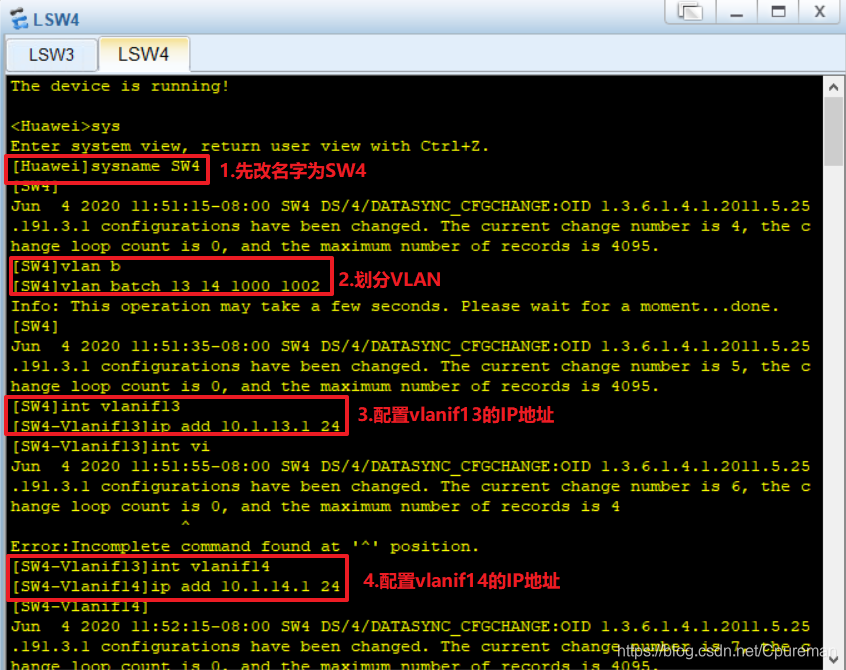

14.按照图中步骤配置交换机SW4

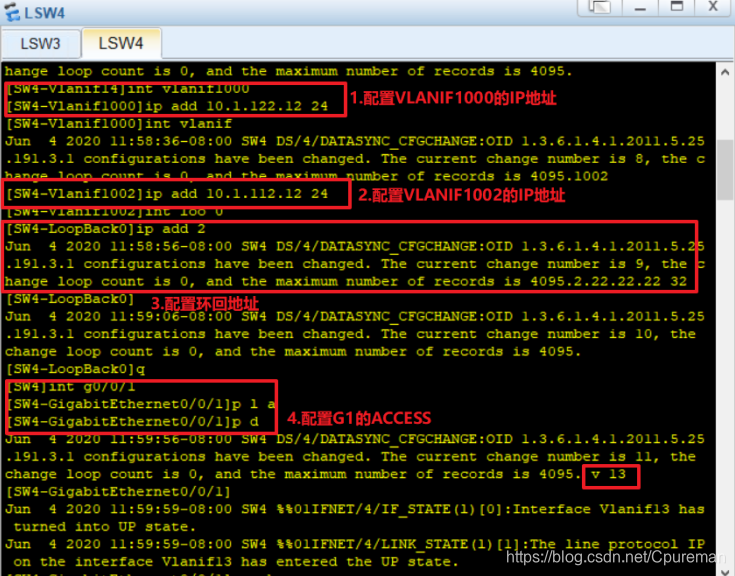

15.配置SW4的VLANIF和接口地址

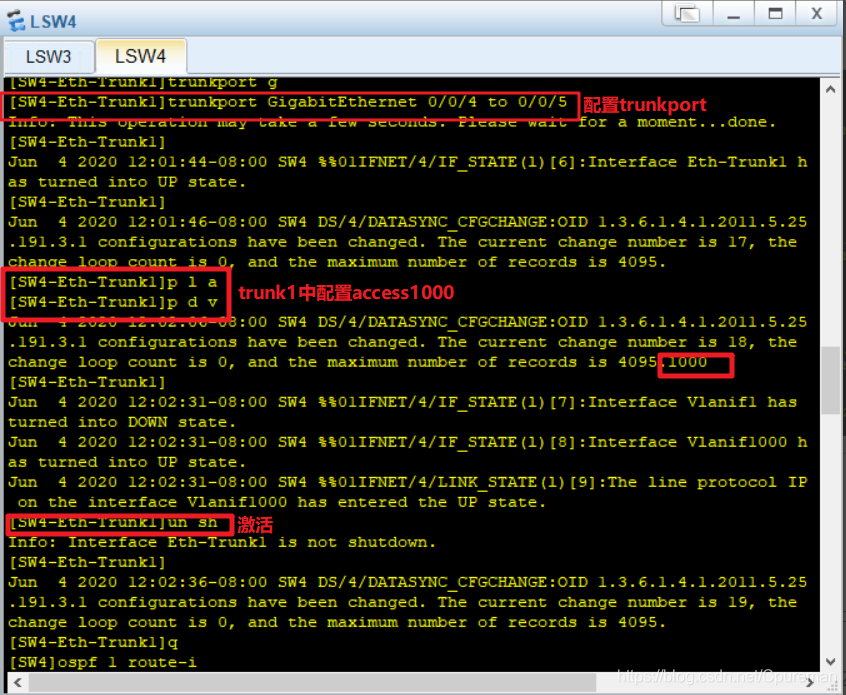

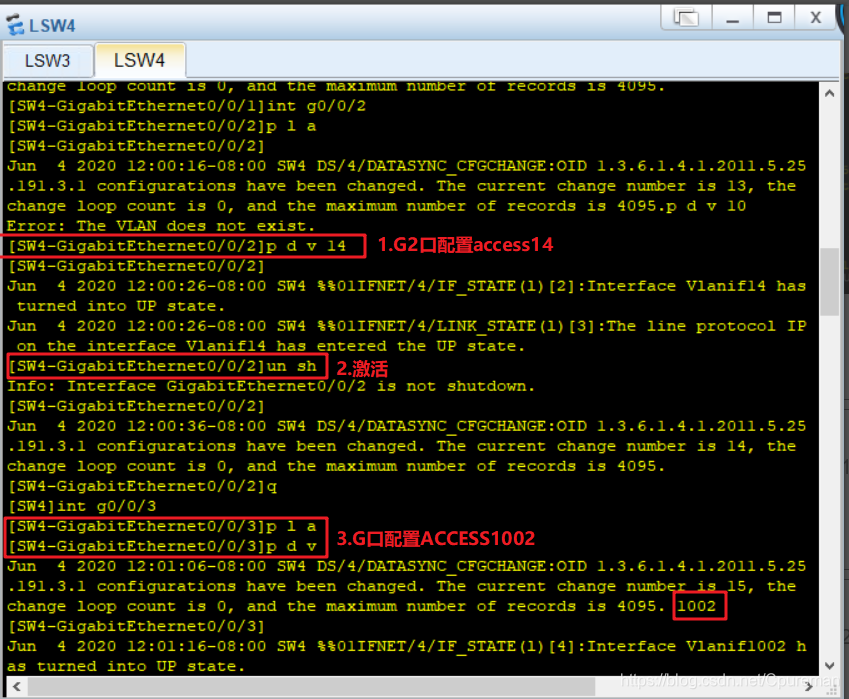

16.给SW4的接口划分ACCESS

17.划分trunk

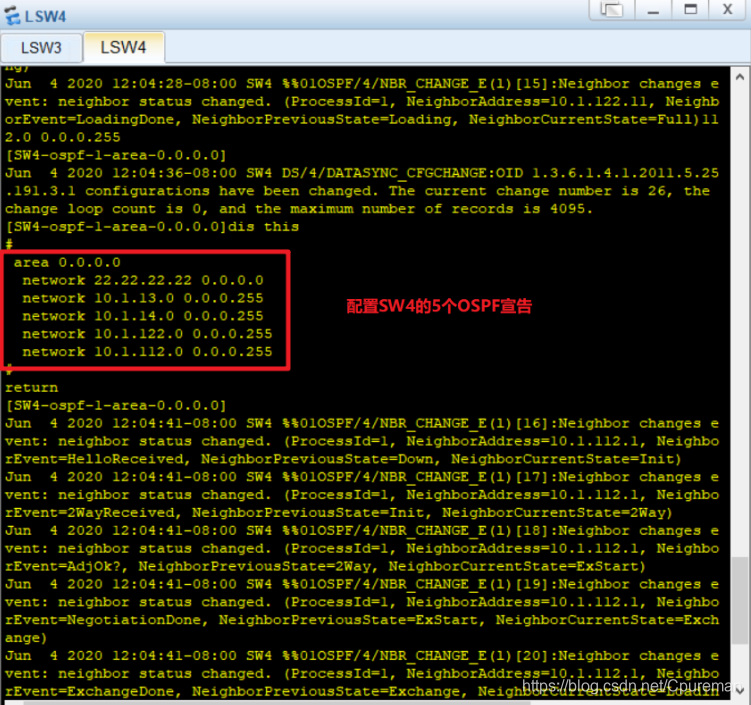

18.配置SW4的OSPF

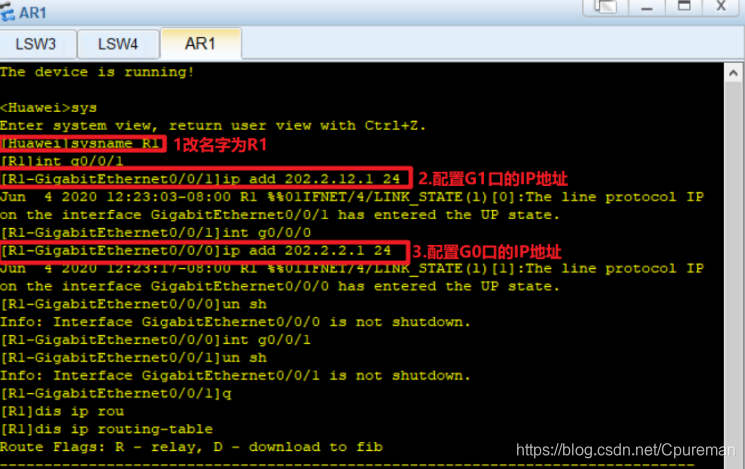

19.最后配置路由器R1的信息

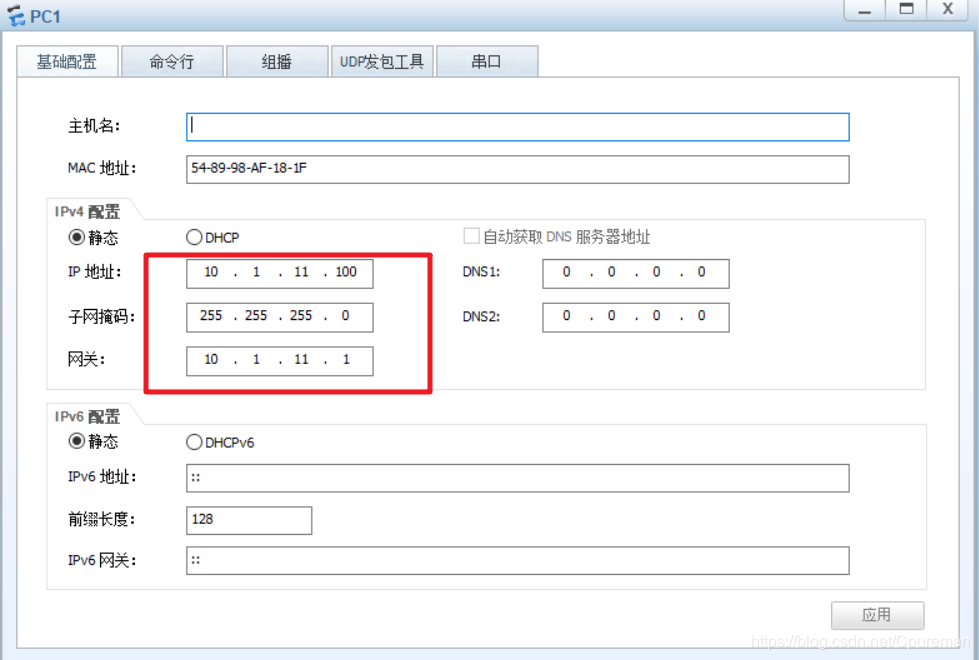

20. 将每个PC的IP地址输入进去，这边举PC1为例

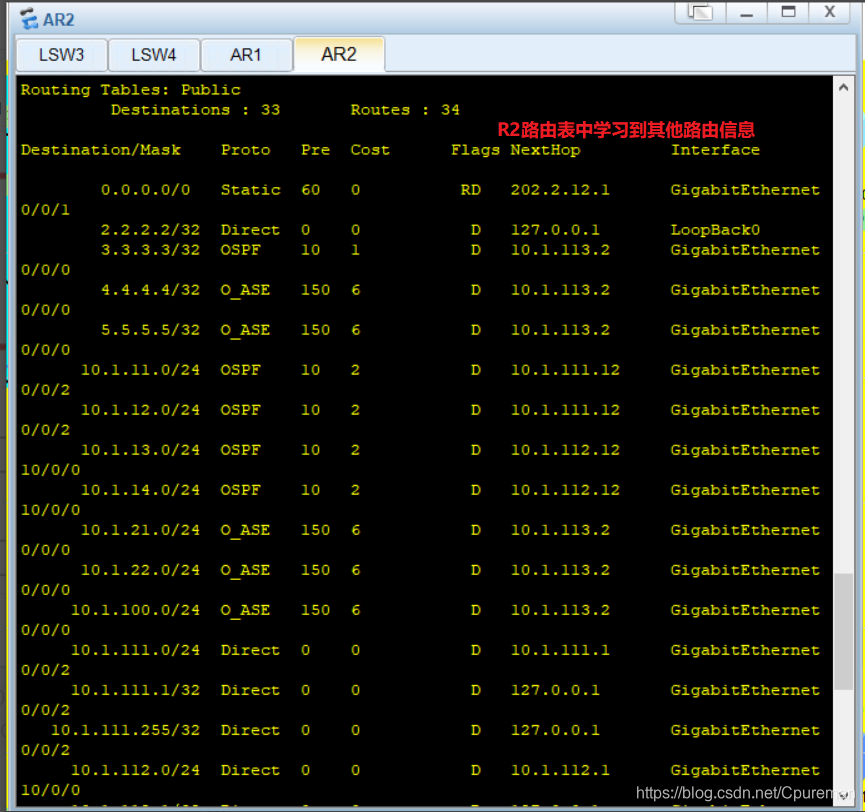

21.在R2中输入命令查看路由表信息

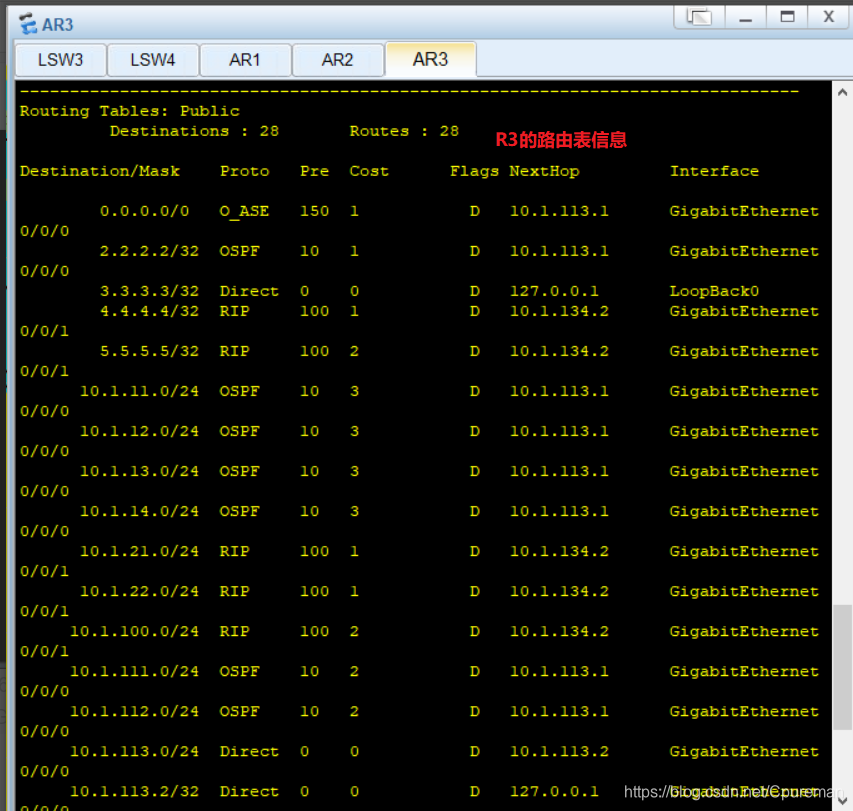

22.R3中也学习到了路由信息

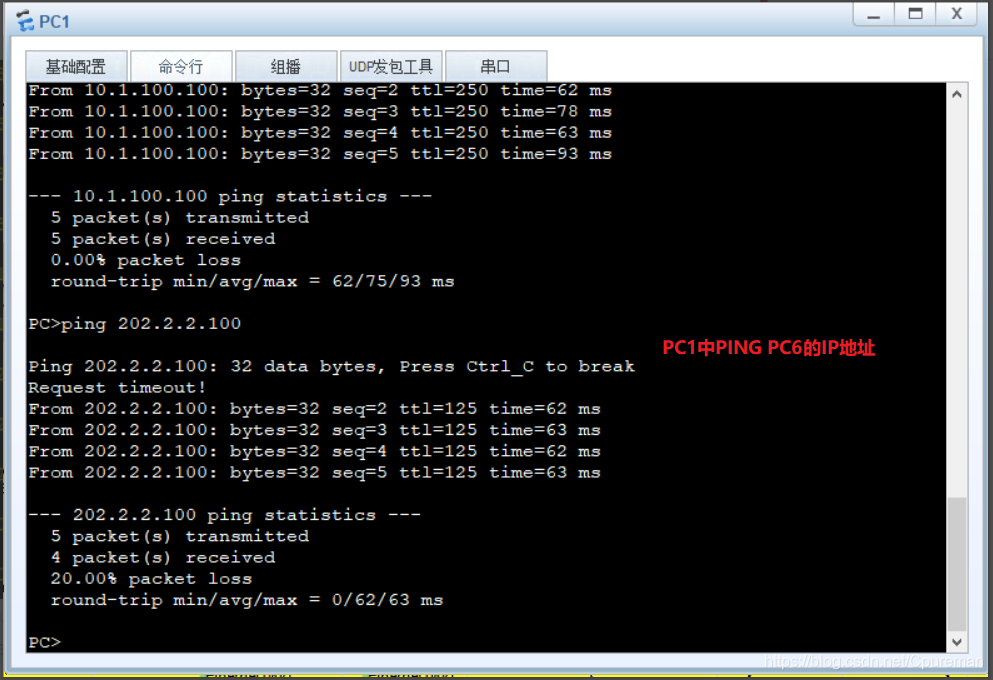

23.PC1中PING PC6的IP地址，发现PING通了

24.PC2中也PING通了PC6
