LVS负载均衡

一、lvs是什么？

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。在linux内存2.6中，它已经成为内核的一部分，在此之前的内核版本则需要重新编译内核。

二、lvs的作用

LVS主要用于多服务器的负载均衡。它工作在传输层，可以实现高性能，高可用的服务器集群技术。
它廉价，可把许多低性能的服务器组合在一起形成一个超级服务器。
它易用，配置非常简单，且有多种负载均衡的方法。它稳定可靠，即使在集群的服务器中某台服务器无法正常工作，也不影响整体效果。
另外可扩展性也非常好。

因为lvs工作在传输层，所以相对于其他的负载均衡的解决办法（DNS域名轮流解析、应用层负载的调度、客户端的调度等，它的效率是非常高的）

LVS的通过控制IP来实现负载均衡。IPVS是其具体的实现模块。

三、lvs三种工作模式

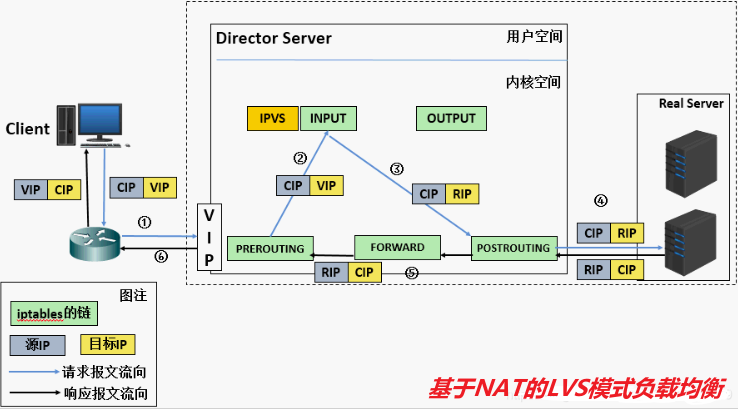

NAT模式image-1664190859701

  • NAT（network address translation） 网络地址转换，其主要原理是修改数据报头，使得位于企业内部的私有ip地址可以访问外王，以及外部用户可以访问位于公司内部的私有的ip主机。

  • 工作过程：

    ​ （1）：用户通过互联网DNS服务器解析到公司负载均衡设备上的外网地址，相对于真实服务器而言，LVS外网ip又称为vip，用户通过访问vip，即可连接后端的真实服务器，而此时用户对这一切都是不可知的，用户认为自己还在访问真实的后端服务器，也不知道自己访问的vip只是一个调度器。

    ​ （2）：用户将请求发送至调度器上，此时LVS根据算法选择一个后端的真实服务器，将数据请求包转发给真实服务器，并在转发之前LVS会修改数据包中的目标地址以及目标端口，此时修改为真实的服务器ip地址

    ​ （3）：真实的服务器将响应的数据包返回给LVS调度器，调度器在响应数据包后会将源地址和源端口修改为vip及调度器相应端口，修改完成后，由调度器响应数据包发送给终端

  • LVS调度器中有一个连接Hash表，该表会记录连接请求及其转发信息，当同一个连接下一个数据包发送给调度器时，该Hash’表可以直接找到之前连接的记录，并根据记录信息选出相同真实服务器及其端口信息。

  • NAT的优点是服务器可以运行在任何支持TCP/IP的操作系统，他只需要在调度器上配置一个ip 服务器组可以用私有的ip地址。

  • NAT的缺点是伸缩能力有限，当服务器节点数目上升到20时，调度器本身有可能成为系统的新瓶颈，因为请求和响应的报文都需要经过调度器。

TUN模式

image-1664191012323

  • LVS（NAT）模式的集群环境中，所有数据包的请求的回应的哦欧需要经过调度器处理，但是在TUN模式中，将NAT模式中的问题有所解决。因为数据包的请求包往往远远小于响应数据包的大小。因为响应数据包中有包含客户需要的具体数据所以，TUN的原理就是将请求与响应数据分离。，让调度器仅仅处理数据请求，让真实的服务器响应数据包直接返回给客户。
  • IP（隧道）是一种数据包分装技术，他可以经原始的数据包分装并添加新的包头（内容包括新的源地址及端口、目标地址及端口），从而实现将一个目标为调度器的vip地址的数据包分装，通过隧道转发给真实的后端服务器，通过将客户端发往调度器的原始数据包分装，并在其基础上添加新的数据包头（修改目标地址为调度器选择出来的真实服务的ip地址以及对应端口），lLVS（Tun）模式要求真实的服务器可以与外部网络连接，真实服务器在受到请求数据包后直接给客户端返回响应数据。
  • LVS(Tun)技术对服务器有要求，即所有服务器必须支持"IP Tunneling"或者IP Encapsulation”协议。目前,VS/TUN 的后端服务器主要运行 Linux 操作系统。

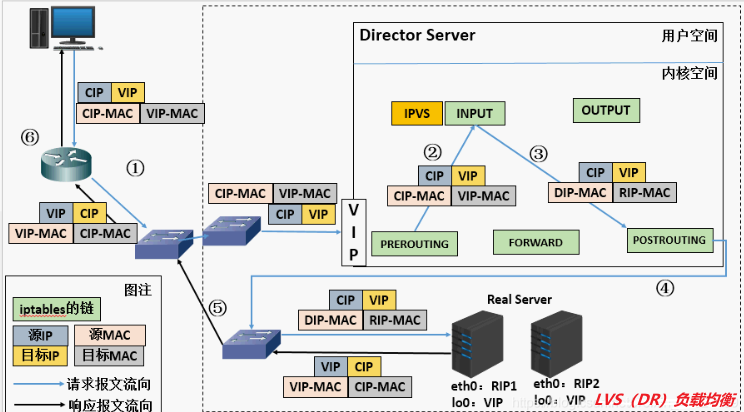

DR模式

image-1664191144612

  • 在LVS（TUN）模式中，需要LVS调度器与真实的服务器之间创建隧道连接，这样就会增加服务器的负担。DR模式也叫路由模式，该模式中LVS依然仅承担数据的请求以及根据算法调度出合理的后端服务器，最终由后端真实服务器负责响应数据包发送返回给客户端。与隧道模式不同的是，DR模式要求调度器与后端服务器必须在统一个局域网内u，VIP地址需要在调度器与后端所有服务器之间共享，因为最终的真实服务器会给客户端回应数据包时需要设置源IP为VIP，目标IP为客户端IP，这样客户端访问的时调度器VIP地址，回应的源地址也是VIP，这样客户端是感觉不到后端服务器的存在。由于多台计算机都设置了同样的VIP地址，所以在直接路由模式中要求调度器的VIP是对外可见的，客户端将请求数据包发送到调度器主机，而所有的真实服务器的VIP必须配置在Non-ARP的网络上ARP是一个协议。调度器根据算法在选出真实的服务器后，在不修改数据报文的情况下，将数据帧的MAC地址修改为选出的真实的MAC地址，通过交换机将该数据帧发给真实的服务器。

四、LVS的10种调度算法

  • 1 静态算法:

    • (1) rr(round robin):轮询调度算法:
      轮询调度算法的原理就是依次将用户的访问请求,平均的分配到每一台web服务节点上,从1开始,到最后一台服务器节点结束,然后在开始新一轮的循环,这种算法简单,但是没有考虑到每台节点服务器的具体性能
    • (2) wrr(weight):权重调度算法
      由于每台服务器的性能会高低不同,wrr将会根据管理员设定的权重值来分配访问请求,权重值越大的,被分到的请求数也就越多,此种算法有效的解决了rr轮询算法的缺点
    • (3) sh(source hashing)源地址散列:
      主要实现会话绑定,解决session会话共享问题,源地址散列会根据请求的源ip地址,作为关键字,在静态分配的hash表中找出对应的服务器,若该服务器没有超过负荷,就将请求分配到该服务器
    • (4) dh(destination hashing)目标地址散列,把同一个ip地址的请求,发送给同一个server
      目标地址散列调度算法是针对目标ip地址的负载均衡,是一种静态映射算法,把目标ip地址作为关键字,在静态分配的hash表中找到对应的服务器,若该服务器可用并没有超过负荷,则将请求发送到该服务器

  • 2 动态调度算法:

    • (1) LC(least connection)最少连接:
      当有用户发起访问请求时,lc算法将会把请求分配到集群中连接数最少的服务器上
    • (2) wlc(weight least connection scheduling)加权最少连接:
      加权最少连接算法是最少连接的升级版,各个服务器用想应的权重值表示其处理连接的性能,默认权重值为1,加权最少连接调度在调度访问请求时,会尽量使服务器的已建立连接和权重值成比例
      也就是活动的连接数除以权重,谁小,挑谁
    • (3) sed(shortest expected)最短延迟调度:
      在wlc基础上进行改进,不在考虑非活动状态,把当前处于活动状态的数目+1,数目最小的,则接受下次访问请求,+1的目的是为了考虑加权的时候,非活动链接过多,当权限过大,会导致非空闲的节点一直处于无连接状态
    • (4) nq(nerver queue)永不排队,改进的sed
      无需队列,如果有rs节点的连接数为0,那么直接将访问请求分配过去,不需要进行sed运算
    • (5) LBLC(locality based leastconnection)基于局部性的最少连接
      此算法是根据请求报文的目标ip地址的负载均衡调度,目前主要用于cache集群系统,因为cache集群中的客户请求报文的目标ip地址是变化的,这里假设任何后端服务器都可以处理任何请求,算法的设计目标在服务器的负载剧本平衡的请求下,将相同的目标ip地址的请求调度到同一个服务器,来提高整个web服务的访问局部性和主存cache的命中率,从而调整整个集群系统的处理能力
      基于局部性的最少连接调度算法根据请求的目标ip地址找出该目标地址最近使用的rs,若该rs可用,将发送请求,若该服务器不可用,则用最少连接的原则选出一台可用服务器来进行匹配
    • (6) LBLCR(Locality-Based Least Connections withReplication)带复制的基于局部性最少连接，此种算法是针对目标ip地址的负载均衡,该算法根据请求的目标地址ip找出该地址对应的服务组,按最少连接的原则从服务组中选出一台服务器,若服务器没有超载,则发送请求到该服务器,若该服务器超载或者不可用,则按照最小连接的原则从这个集群中选出一台服务器,将该服务器添加到服务组中,在将请求发送到该服务器,同时当该服务器组中有一段时间没有被修改,将最忙的服务器从组中剔除,以降低复制的程度

五、LVS-实战：搭建HTTP负载均衡集群

1.搭建搭建lvs-nat模式的http负载集群

环境需求：

主机名主机作用IP/DIPVIP
DRLVS服务器（DR）192.168.133.148172.25.0.100
RS1apache服务器1（RS）192.168.133.150网关为DR网关
RS2apache服务器2（RS）192.168.133.154网关为DR网关
client客户端 （用于测试）192.168.133.155客户端不需要VIP

RS1配置

//关闭selinux和防火墙
[root@RS1 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS1 ~]# setenforce 0
[root@RS1 ~]# systemctl disable --now firewalld.service

//配置ip
[root@RS1 ~]# nmcli connection modify ens33 ipv4.addresses 192.168.133.150/24 ipv4.gateway 172.25.0.100 ipv4.dns 114.114.114.114 ipv4.method manual autoconnect yes
[root@RS1 ~]# nmcli connection up ens33
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/2)

//配置好yum源，然后安装httpd，然后配置好网站首页
[root@RS1 ~]# dnf -y install httpd
[root@RS1 ~]# echo "RS1" > /var/www/html/index.html
[root@RS1 ~]# systemctl enable --now httpd

RS2配置

//关闭selinux和防火墙
[root@RS2 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS2 ~]# setenforce 0
[root@RS2 ~]# systemctl disable --now firewalld.service

//配置ip
[root@RS2 ~]# nmcli connection modify ens33 ipv4.addresses 192.168.133.154/24 ipv4.gateway 172.25.0.100 ipv4.dns 114.114.114.114 ipv4.method manual autoconnect yes
[root@RS2 ~]# nmcli connection up ens33

//配置好yum源，然后安装httpd服务，然后配置好网站首页
[root@RS2 ~]# dnf -y install httpd
[root@RS2 ~]# echo "RS2" > /var/www/html/index.html
[root@RS2 ~]# systemctl enable --now httpd

DR配置

//关闭selinux和防火墙
[root@DR ~]# systemctl disable --now firewalld.service
[root@DR ~]# setenforce 0
[root@DR ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config

//再给DR，添加一块网卡，我这里添加的是仅主机模式网卡，以便区分，网段为：172.25.0.0

//设置网卡ip，172.25.0.100
[root@DR ~]# nmcli connection show
NAME                UUID                                  TYPE      DEVICE
ens33               2d8ea51b-2f19-4728-b52b-e396e30a4c3a  ethernet  ens33
Wired connection 1  40dc9fe4-4f0e-30f8-898e-1c2d8422513d  ethernet  ens37
[root@DR ~]# nmcli connection modify Wired\ connection\ 1 con-name ens37 ipv4.addresses 172.25.0.100/24 ipv4.dns 114.114.114.114 ipv4.method manual autoconnect yes
[root@DR ~]# nmcli connection up ens37
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/3)
[root@DR ~]# ip a |grep ens37
3: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    inet 172.25.0.100/24 brd 172.25.0.255 scope global noprefixroute ens37

//开启转发功能
[root@DR ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1

[root@DR ~]# sysctl -p
net.ipv4.ip_forward = 1

//配置好好两台web服务器后，最后再安装ipvsadm并添加规则
[root@DR ~]# dnf -y install ipvsadm
[root@DR ~]# ipvsadm -A -t 172.25.0.100:80 -s rr
[root@DR ~]# ipvsadm -a -t 172.25.0.100:80 -r 192.168.133.150:80 -m
[root@DR ~]# ipvsadm -a -t 172.25.0.100:80 -r 192.168.133.154:80 -m
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.0.100:80 rr
  -> 192.168.133.150:80           Masq    1      0          0
  -> 192.168.133.154:80           Masq    1      0          0
[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# systemctl restart ipvsadm.service
[root@DR ~]# systemctl enable ipvsadm.service

客户端进行测试，因为选择的是轮询(rr)

[root@client ~]# curl http://172.25.0.100
RS2
[root@client ~]# curl http://172.25.0.100
RS1
[root@client ~]# curl http://172.25.0.100
RS2
[root@client ~]# curl http://172.25.0.100
RS1

2.搭建搭建lvs-dr模式的http负载集群

环境需求：

主机名主机作用IP/DIPVIP
DRLVS服务器（DR）192.168.133.148lo:192.168.202.200
RS1apache服务器1（RS）192.168.133.150lo:192.168.202.200
RS2apache服务器2（RS）192.168.133.154lo:192.168.202.200
client客户端 （用于测试）192.168.133.155客户端不需要VIP

RS1配置

//关闭selinux和防火墙
[root@RS1 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS1 ~]# setenforce 0
[root@RS1 ~]# systemctl disable --now firewalld.service

//RS1上配置内核参数
[root@RS1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1	（下面两条是为了保险，其实只需要关闭lo网卡的对外公布apr即可）
net.ipv4.conf.all.arp_announce = 2

[root@RS1 ~]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

//配置VIP
[root@RS1 ~]# dnf -y install net-tools （先安装ifconfig命令）
[root@RS1 ~]# ifconfig lo 192.168.202.200/32 broadcast 192.168.202.200 netmask 255.255.255.255 up

//永久生效lo网卡配置
[root@RS1 ~]# echo "ifconfig lo 192.168.202.200/32 broadcast 192.168.202.200 netmask 255.255.255.255 up" >> /etc/rc.d/rc.local
[root@RS1 ~]# chmod +x /etc/rc.d/rc.local

//添加路由
[root@RS1 ~]# route add -host 192.168.202.200/32 dev lo

//安装httpd服务，然后配置好网站首页
[root@RS1 ~]# dnf -y install httpd
[root@RS1 ~]# echo "RS1" > /var/www/html/index.html
[root@RS1 ~]# systemctl enable --now httpd

RS2配置

//关闭selinux和防火墙
[root@RS2 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS2 ~]# setenforce 0
[root@RS2 ~]# systemctl disable --now firewalld.service

//RS2上配置内核参数
[root@RS2 ~]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

[root@RS2 ~]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

//配置VIP
[root@RS2 ~]# dnf -y install net-tools
[root@RS2 ~]# ifconfig lo 192.168.202.200/32 broadcast 192.168.202.200 netmask 255.255.255.255 up

//永久生效lo网卡配置
[root@RS2 ~]# echo "ifconfig lo 192.168.202.200/32 broadcast 192.168.202.200 netmask 255.255.255.255 up" >> /etc/rc.d/rc.local
[root@RS2 ~]# chmod +x /etc/rc.d/rc.local


//添加路由
[root@RS2 ~]# route add -host 192.168.202.200/32 dev lo

//安装httpd服务，然后配置好网站首页
[root@RS2 ~]# dnf -y install httpd
[root@RS2 ~]# echo "RS2" > /var/www/html/index.html
[root@RS2 ~]# systemctl enable --now httpd

DR配置

//关闭selinux和防火墙
[root@DR ~]# systemctl disable --now firewalld.service
[root@DR ~]# setenforce 0
[root@DR ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config

//配置lo网卡ip
[root@DR ~]# dnf -y install net-tools （先安装ifconfig命令）
[root@DR ~]# ifconfig lo 192.168.202.200/32 broadcast 192.168.202.200 netmask 255.255.255.255 up
[root@DR ~]# ip a |grep lo
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 192.168.202.200/0 brd 192.168.202.200 scope global lo


//永久生效lo网卡配置
[root@DR ~]# echo "ifconfig lo 192.168.202.200/32 broadcast 192.168.202.200 netmask 255.255.255.255 up" >> /etc/rc.d/rc.local
[root@DR ~]# chmod +x /etc/rc.d/rc.local

//配置好好两台web服务器后，最后再安装ipvsadm并添加规则
[root@DR ~]# dnf -y install ipvsadm
[root@DR ~]# ipvsadm -A -t 192.168.202.200:80 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.202.200:80 -r 192.168.133.150:80 -g
[root@DR ~]# ipvsadm -a -t 192.168.202.200:80 -r 192.168.133.154:80 -g
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.202.200:80 rr
  -> 192.168.133.150:80           Route   1      0          0
  -> 192.168.133.154:80           Route   1      0          0
[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# systemctl restart ipvsadm.service
[root@DR ~]# systemctl enable ipvsadm.service

客户端进行测试，因为选择的是轮询(rr)

[root@client ~]# curl 192.168.202.200
RS1
[root@client ~]# curl 192.168.202.200
RS2
[root@client ~]# curl 192.168.202.200
RS1
[root@client ~]# curl 192.168.202.200
RS2

3.搭建搭建lvs-tun模式的http负载集群

环境需求：

主机名主机作用IP/DIPVIP
DRLVS服务器（DR）192.168.133.148tunl0:192.168.202.201
RS1apache服务器1（RS）192.168.133.150tunl0:192.168.202.201
RS2apache服务器2（RS）192.168.133.154tunl0:192.168.202.201
client客户端 （用于测试）192.168.133.155客户端不需要VIP

RS1配置

//关闭selinux和防火墙
[root@RS1 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS1 ~]# setenforce 0
[root@RS1 ~]# systemctl disable --now firewalld.service

//启用ipip模块，配置VIP
[root@RS1 ~]# dnf -y install net-tools
[root@RS1 ~]# modprobe ipip
[root@RS1 ~]# ifconfig tunl0 192.168.202.201 broadcast 192.168.202.201 netmask 255.255.255.255
[root@RS1 ~]# echo "ifconfig tunl0 192.168.202.201 broadcast 192.168.202.201 netmask 255.255.255.255" >> /etc/rc.d/rc.local
[root@RS1 ~]# chmod +x /etc/rc.d/rc.local

//修改内核参数
[root@RS1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

[root@RS1 ~]# sysctl -p
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

//安装httpd服务，然后配置好网站首页
[root@RS1 ~]# dnf -y install httpd
[root@RS1 ~]# echo "RS1" > /var/www/html/index.html
[root@RS1 ~]# systemctl enable --now httpd

RS2配置

//关闭selinux和防火墙
[root@RS2 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS2 ~]# setenforce 0
[root@RS2 ~]# systemctl disable --now firewalld.service

//启用ipip模块，配置VIP
[root@RS2 ~]# dnf -y install net-tools
[root@RS2 ~]# modprobe ipip
[root@RS2 ~]# ifconfig tunl0 192.168.202.201 broadcast 192.168.202.201 netmask 255.255.255.255
[root@RS2 ~]# echo "ifconfig tunl0 192.168.202.201 broadcast 192.168.202.201 netmask 255.255.255.255" >> /etc/rc.d/rc.local
[root@RS2 ~]# chmod +x /etc/rc.d/rc.local

//修改内核参数
[root@RS2 ~]# vim /etc/sysctl.conf
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

[root@RS2 ~]# sysctl -p
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

//安装httpd服务，然后配置好网站首页
[root@RS2 ~]# dnf -y install httpd
[root@RS2 ~]# echo "RS2" > /var/www/html/index.html
[root@RS2 ~]# systemctl enable --now httpd.service

DR配置

//关闭selinux和防火墙
[root@DR ~]# systemctl disable --now firewalld.service
[root@DR ~]# setenforce 0
[root@DR ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config

//修改内核参数，开启IP转发
[root@DR ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1

[root@DR ~]# sysctl -p
net.ipv4.ip_forward = 1

//配置VIP
[root@DR ~]# dnf -y install net-tools
[root@DR ~]# ifconfig tunl0 192.168.202.201 broadcast 192.168.202.201 netmask 255.255.255.255
[root@DR ~]# ip a |grep tunl0
3: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1480 qdisc noqueue state UNKNOWN group default qlen 1000
    inet 192.168.202.201/32 brd 192.168.202.201 scope global tunl0

//永久生效
[root@DR ~]# echo "ifconfig tunl0 192.168.202.201 broadcast 192.168.202.201 netmask 255.255.255.255" >> /etc/rc.d/rc.local
[root@DR ~]# chmod +x /etc/rc.d/rc.local

//配置好好两台web服务器后，最后再安装ipvsadm并添加规则
[root@DR ~]# dnf -y install ipvsadm
[root@DR ~]# ipvsadm -A -t 192.168.202.201:80 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.202.201:80 -r 192.168.133.150:80 -i
[root@DR ~]# ipvsadm -a -t 192.168.202.201:80 -r 192.168.133.154:80 -i
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.202.201:80 rr
  -> 192.168.133.150:80           Tunnel  1      0          0
  -> 192.168.133.154:80           Tunnel  1      0          0
[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# systemctl restart ipvsadm.service
[root@DR ~]# systemctl enable ipvsadm.service

客户端进行测试，因为选择的是轮询(rr)

[root@client ~]# curl http://192.168.202.201
RS2-
[root@client ~]# curl http://192.168.202.201
RS1
[root@client ~]# curl http://192.168.202.201
RS2
[root@client ~]# curl http://192.168.202.201
RS1

4.搭建搭建lvs-dr模式的https负载集群

环境需求：

主机名主机作用IP/DIPVIP
DRLVS服务器（DR）192.168.133.148lo:192.168.133.133
RS1apache服务器1（RS）192.168.133.150lo:192.168.133.133
RS2apache服务器2（RS）192.168.133.154lo:192.168.133.133
client客户端 （用于测试）192.168.133.155客户端不需要VIP

RS1配置

//关闭selinux和防火墙
[root@RS1 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS1 ~]# setenforce 0
[root@RS1 ~]# systemctl disable --now firewalld.service

//RS1上配置内核参数
[root@RS1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

[root@RS1 ~]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

//配置VIP
[root@RS1 ~]# dnf -y install net-tools
[root@RS1 ~]# ifconfig lo 192.168.133.133/32 broadcast 192.168.133.133 netmask 255.255.255.255 up

//永久生效lo网卡配置
[root@RS1 ~]# echo "ifconfig lo 192.168.133.133/32 broadcast 192.168.133.133 netmask 255.255.255.255 up" >> /etc/rc.d/rc.local
[root@RS1 ~]# chmod +x /etc/rc.d/rc.local

//添加路由
[root@RS1 ~]# route add -host 192.168.133.133/32 dev lo

//安装httpd服务，然后配置好https网站首页
[root@RS1 ~]# dnf -y install httpd mod_ssl
[root@RS1 ~]# vim /etc/httpd/conf.modules.d/00-base.conf
LoadModule ssl_module modules/mod_ssl.so
[root@RS1 ~]# mkdir /etc/httpd/ssl
[root@RS1 ~]# cd /etc/httpd/ssl
[root@RS1 ssl]# openssl genrsa -out httpd.key 2048
Generating RSA private key, 2048 bit long modulus (2 primes)
........+++++
................................................+++++
e is 65537 (0x010001)
[root@RS1 ssl]# openssl req -new -key httpd.key -out httpd.csr
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [XX]:cn
State or Province Name (full name) []:hb
Locality Name (eg, city) [Default City]:wh
Organization Name (eg, company) [Default Company Ltd]:rt
Organizational Unit Name (eg, section) []:alg
Common Name (eg, your name or your server's hostname) []:www.wxh.com
Email Address []:111@11.com

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:
[root@RS1 ssl]# openssl x509 -req -days 365 -in httpd.csr -signkey httpd.key -out httpd.crt
Signature ok
subject=C = cn, ST = hb, L = wh, O = rt, OU = alg, CN = www.wxh.com, emailAddress = 111@11.com
Getting Private key
[root@RS1 ssl]# ls
httpd.crt  httpd.csr  httpd.key
[root@RS1 ssl]# vi /etc/httpd/conf.d/ssl.conf
SSLCertificateFile /etc/httpd/ssl/httpd.crt
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key

[root@RS1 ~]# echo "RS1" > /var/www/html/index.html
[root@RS1 ~]# systemctl enable --now httpd

//检查https是否可用
[root@RS1 ssl]# curl -k https://192.168.133.150
RS1

[root@RS1 ssl]# scp /etc/httpd/ssl/* root@192.168.133.154:/root/
root@192.168.133.154's password:
httpd.crt                               100% 1249     1.5MB/s   00:00
httpd.csr                               100% 1021     1.4MB/s   00:00
httpd.key                               100% 1679     2.0MB/s   00:00

RS2配置

//关闭selinux和防火墙
[root@RS2 ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config
[root@RS2 ~]# setenforce 0
[root@RS2 ~]# systemctl disable --now firewalld.service

//RS2上配置内核参数
[root@RS2 ~]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

[root@RS2 ~]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

//配置VIP
[root@RS2 ~]# dnf -y install net-tools
[root@RS2 ~]# ifconfig lo 192.168.133.133/32 broadcast 192.168.133.133 netmask 255.255.255.255 up

//永久生效lo网卡配置
[root@RS2 ~]# echo "ifconfig lo 192.168.133.133/32 broadcast 192.168.133.133 netmask 255.255.255.255 up" >> /etc/rc.d/rc.local
[root@RS2 ~]# chmod +x /etc/rc.d/rc.local


//添加路由
[root@RS2 ~]# route add -host 192.168.133.133/32 dev lo

//安装httpd服务，然后配置好https网站首页
[root@RS2 ~]# dnf -y install httpd mod_ssl
[root@RS2 ~]# vim /etc/httpd/conf.modules.d/00-base.conf
LoadModule ssl_module modules/mod_ssl.so

[root@RS2 ~]# mkdir /etc/httpd/ssl
[root@RS2 ~]# ls
anaconda-ks.cfg  httpd.crt  httpd.csr  httpd.key
[root@RS2 ~]# mv httpd.* /etc/httpd/ssl/
[root@RS2 ~]# ls /etc/httpd/ssl/
httpd.crt  httpd.csr  httpd.key
[root@RS2 ~]# vim /etc/httpd/conf.d/ssl.conf
SSLCertificateFile /etc/httpd/ssl/httpd.crt
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key

[root@RS2 ~]# echo "RS2" > /var/www/html/index.html
[root@RS2 ~]# systemctl enable --now httpd

//检查https是否可用
[root@RS2 ~]# curl -k https://192.168.133.154
RS2

DR配置

//关闭selinux和防火墙
[root@DR ~]# systemctl disable --now firewalld.service
[root@DR ~]# setenforce 0
[root@DR ~]# sed -ri 's/^(SELINUX=).*/\1disabled/g' /etc/selinux/config

//配置lo网卡ip
[root@DR ~]# dnf -y install net-tools
[root@DR ~]# ifconfig lo 192.168.202.202/32 broadcast 192.168.202.202 netmask 255.255.255.255 up
[root@DR ~]# ip a |grep lo
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 192.168.202.202/0 brd 192.168.202.202 scope global lo

//永久生效lo网卡配置
[root@DR ~]# echo "ifconfig lo 192.168.202.202/32 broadcast 192.168.202.202 netmask 255.255.255.255 up" >> /etc/rc.d/rc.local
[root@DR ~]# chmod +x /etc/rc.d/rc.local

//配置好好两台web服务器后，最后再安装ipvsadm并添加规则
[root@DR ~]# dnf -y install ipvsadm
[root@DR ~]# ipvsadm -A -t 192.168.202.202:443 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.202.202:443 -r 192.168.133.150:443 -g
[root@DR ~]# ipvsadm -a -t 192.168.202.202:443 -r 192.168.133.154:443 -g
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.202.202:443 rr
  -> 192.168.133.150:443          Route   1      0          0
  -> 192.168.133.154:443          Route   1      0          0
[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# systemctl restart ipvsadm.service
[root@DR ~]# systemctl enable ipvsadm.service

客户端进行测试，因为选择的是轮询(rr)

[root@client ~]# curl -k https://192.168.133.133
RS2-
[root@client ~]# curl -k https://192.168.133.133
RS1
[root@client ~]# curl -k https://192.168.133.133
RS2
[root@client ~]# curl -k https://192.168.133.133
RS1
Couldrush
关注
LVS的10种调度算法
Aice_Li的博客
09-21 1227
1.1 静态算法: 1.1.1 rr(round robin):轮询调度算法: 轮询调度算法的原理就是依次将用户的访问请求,平均的分配到每一台web服务节点上,从1开始,到最后一台服务器节点结束,然后在开始新一轮的循环,这种算法简单,但是没有考虑到每台节点服务器的具体性能 1.1.2 wrr(weight):权重调度算法 由于每台服务器的性能会高低不同,wrr将会根据管理员设定的权重值来分配访问请求,权重值越大的,被分到的请求数也就越多,此种算法有效的解决了rr轮询算法的缺点 1.1.3 sh(source
LVS十种调度算法
gaojingsong的专栏
08-03 343
1)RR、2)WRR、3)LC、4)WLC、5)SH、6)DH、7)LBLC、8)LBLCR、9)SED、10)NQ 1.轮询（Round Robin）RR： 将客户端请求平均分发到Real Server。 2.加权轮询（Weighted Round Robin）WRR：根据Real Server 权重值进行轮询的调度。 3.最少连接（Least Connections）LC：选择连接最少的服务器。 4.加权最少连接（Weighted Least Connections）WLC：..
LVS的负载调度算法
weixin_34041003的博客
12-01 195
在内核中的连接调度算法上，IPVS已实现了以下八种调度算法： 一: 轮叫调度（Round-Robin Scheduling） 轮叫调度（Round Robin Scheduling）算法就是以轮叫的方式依次将请求调度不同的服务器，即每次调度执行i = (i + 1) mod n，并选出第i台服务器。算法的优点是其简洁性，它无需记录当前所有连接的状态，所以它...
LVS十种调度算法介绍
weixin_30852419的博客
01-11 121
1.轮叫调度（Round Robin）(简称rr)调度器通过“轮叫”调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等地对待每一台服务器，而不管服务器上实际的连接数和系统负载。2.加权轮叫（Weighted Round Robin）（简称wrr)调度器通过“加权轮叫”调度算法根据真实服务器的不同处理能力来调度访问请求。这样可以保证处理能力强的服务器能处理更多的访问流量。调度器可以...
LVS 负载均衡
m0_64431500的博客
08-08 1202
LVS是Linux virtual server的缩写，是一个高性能的、开源的负载均衡器，它运行于Linux操作系统之上，用于将网络请求分发给后端服务器集群中的服务器。LVS简单工作原理为用户请求LVS VIP，LVS根据转发方式和算法，将请求转发给后端服务器，后端服务器接收到请求，返回给用户。LVS 体系结构：位于整个集群系统的最前端，由一台或多台负载调度器（Director Server）组成，LVS模块就安装在调度器上。
LVS负载均衡（详细说明）
m0_61885578的博客
08-11 2138
LVS（Linux Virtual Server）是一种基于Linux的高性能虚拟服务器集群系统，主要用于实现负载均衡。LVS通过Linux内核中的IPVS模块实现了基于IP负载均衡的功能，能够将来自网络的请求分配给后端的多个服务器，从而提供高可用性和伸缩性。这种技术在处理大规模网络请求时尤其有用，例如大型网站和在线服务，能够有效防止单点故障并提升服务的可靠性和性能。LVS的工作原理可以简要概括为“请求分发”和“响应返回”两个主要环节。
lvs负载均衡集群实验.docx
03-18
lvs负载均衡集群实验 lvs负载均衡集群是基于Linux操作系统的高可用性集群解决方案，通过将多个Real Server集成到一个虚拟的IP地址（Virtual IP，VIP）上，来实现对外提供服务的目的。下面将对lvs负载均衡集群的实验...
Linux&&LVS负载均衡群集
01-09
Linux&&LVS负载均衡群集概念群集的类型负载均衡的分层结构负载均衡的工作模式环境部署（NAT模式）负载调度器部署启动ip_vs模块LVS的负载调度算法使用ipvsadm管理工具NFS共享存储服务使用NFS发布共享资源在客户机中...
LVS十种调度算法详解
weixin_34417183的博客
10-06 211
Lvs十种调度算法最近在网上看到很多lvs调度算法的文章，然后自己以自己的理解整理了一下，如有错误，请指正，谢谢！Lvs调度算法分为静态和动态两类静态算法（4种）：只根据算法进行调度 而不考虑后端真实服务器的实际连接情况和负载情况1：轮询调度（Round Robin）简称： RR 调度器（lvs）把外部的请求按请求顺序分配给集群中的真实服务器，均等的对待每一...
mysql 三种工作模式_LVS之一：三种工作模式的优缺点比较（NAT/TUN/DR） | 旺旺知识库...
weixin_29337389的博客
02-17 213
一、Virtual server via NAT(VS-NAT)优点：集群中的物理服务器可以使用任何支持TCP/IP操作系统，物理服务器可以分配Internet的保留私有地址，只有负载均衡器需要一个合法的IP地址。缺点：扩展性有限。当服务器节点(普通PC服务器)数据增长到20个或更多时,负载均衡器将成为整个系统的瓶颈，因为所有的请求包和应答包都需要经过负载均衡器再生。假使TCP包的平均长度是536...
lvs的12种调度算法
u011489186的博客
09-09 4129
lvs的12种调度算法总结
负载均衡
ITWUYI的博客
10-14 901
负载均衡知识点
负载均衡LVS及DR模式的配置
PpikachuP的博客
03-23 713
负载均衡LVS基本介 LVS是 Linux Virtual Server 的简称，也就是Linux虚拟服务器。这是一个由章文嵩博士发起的一个开源项目，它的官方网站是 http://www.linuxvirtualserver.org 。现在 LVS 已经是 Linux 内核标准的一部分。 使用 LVS 可以达到的技术目标是：通过 LVS 达到的负载均衡技术和 Linux 操作系统实现一个高性能高可...
负载不均衡的原因分析+解决方案
weixin_34018169的博客
12-19 3200
首先分析一下有哪些原因可能会导致负载不均：1、lvs自身的汇话保持（persistent10）可能会导致负载不均；2、调度算法的设置可能会导致；例如rr、wrr、wlc、lc算法；3、后端RS节点的汇报保持参数，例如apache的keepalive参数；4、访问量比较少的情况，不均衡的现象更加明显；5、用户发送的请求时间长短和资源多少大小的关系。一般直接的解决方法：到keep...
LVS-20倍的负载不均衡，原来是内核的这个Bug
Java程序员的知识博客
02-18 1018
wrr/rr在长连接下，RS比较害怕动态扩容、重启机器、升级应用等场景wlc/lc在长连接下，如果同时创建的大量连接（比如sysbench压测），因为内核的lvs逻辑对active和inactive判定不太合理导致了这种场景下连接会严重不均衡。如果是druid这种连接池一个个创建的连接在wlc/lc算法是不会触发不均衡如果lvs到两个RS的rt差异越大会加剧wlc/lc的不平衡（rt差异肯定是会存在的）
负载均衡服务lvs
m0_61086860的博客
08-12 683
lvs
lvs负载均衡
最新发布
03-09
### LVS负载均衡配置指南 #### 选择合适的LVS工作模式 对于LVS的配置，首先要决定采用哪种工作模式。常见的有NAT、DR和TUN三种模式[^2]。 - **NAT (Network Address Translation)** 这种模式下，真实服务器不...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
