PC-Dmis 二次开发 |（三）：输出特征的所有Hits坐标
在（二）和（一）入门后，差不多就可以直接上手进行真正的开发了。

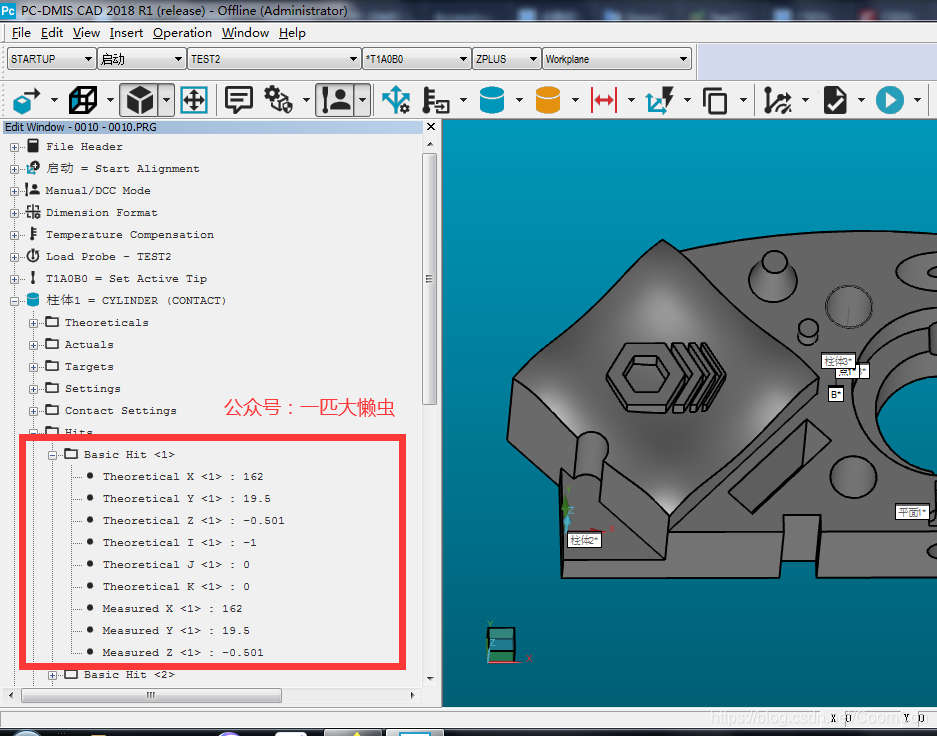

本文主要介绍输出所有特征对应的XYZ坐标。就是下图中的9个点对应的值。
在这里插入图片描述

由于涉及到一些版权问题，本文就简单介绍下实现思路。具体可联系公众号。

1. 首先就是创建PC-Dmis对象

 Dim App As Object
 Set App = CreateObject ("PCDLRN.Application")

2. 然后接二连三的依次获取到-------》ActivePartProgram----》EditWindow—》Commands
3. 遍历所有Cmds,判断是不是特征，判断是不是可以用Cmds.IsFeature来判断
4. 输出文档

 '然后在后面指直接指定输出就行
 '下面代码就是类似输出Cmds ID的指令
 Write #FF,"Name:" & Cmds(i).ID & " . "

5. 另外还需要了解的一点就是PointData结构

Type PointData

                X as Double
                Y as Double
                Z as Double

End Type

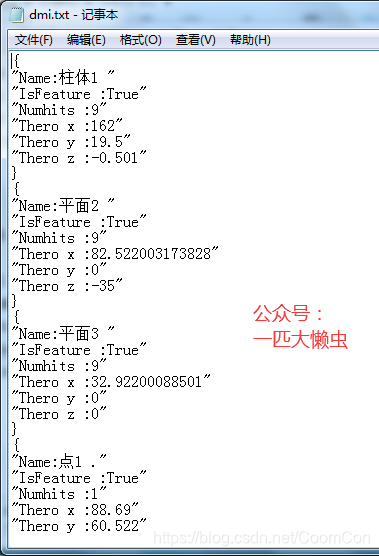

6. 输出到txt中最终结果如下。

在这里插入图片描述
